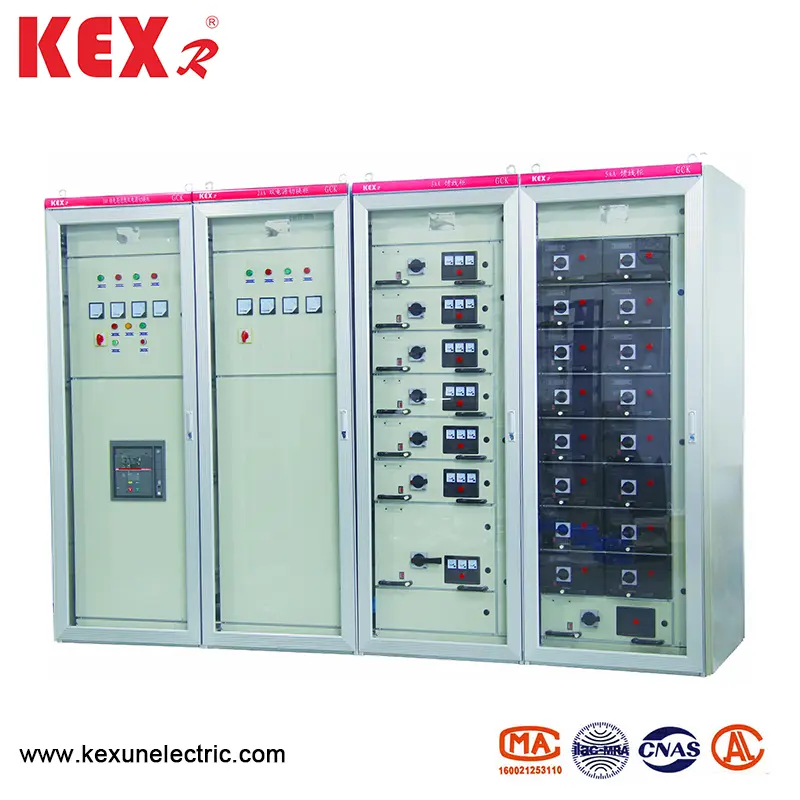

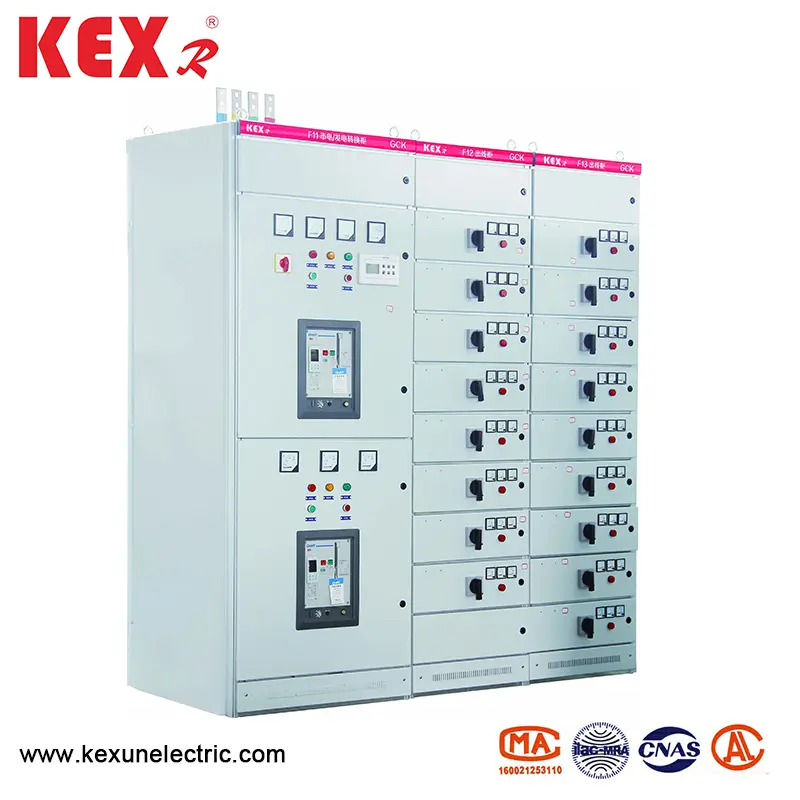

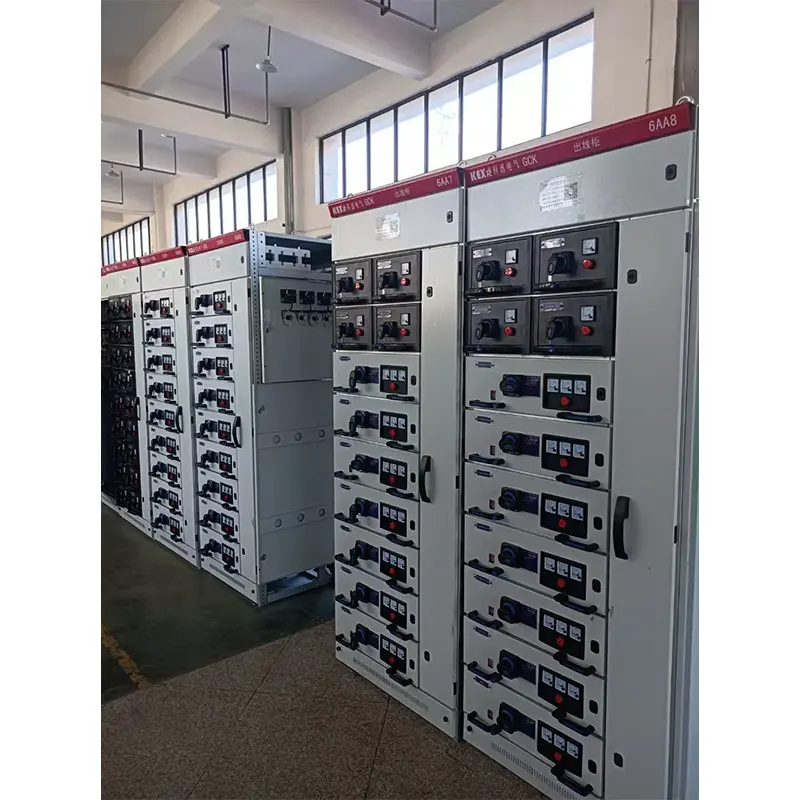

LV SwitchGear

● Regular usando condições

◆ A altitude do GCK LV SwitchGear menor que 2000m

◆ A temperatura do ar ambiente não é superior a +40 ℃, e a temperatura média dentro de 24h não é superior a +35 ℃, e a temperatura do ar ambiente não é inferior a 50 ℃

◆ Condições atmosféricas: O ar está limpo e a umidade relativa não é superior a 50% quando a temperatura é +40 ℃, e a umidade relativa mais alta é permitida quando a temperatura é baixa, por exemplo, 90% quando a temperatura é +20 ℃

◆ O painel de comutador GCK LV deve ser instalado em locais livres de incêndio, explosão seca, poluição séria, corrosão química e vibração violenta

◆ A inclinação com o plano vertical não deve exceder 5; Este produto é adequado para transporte e armazenamento nas seguintes temperaturas: -25 ℃ ~+55 ℃, e não excederá+70 ℃ em pouco tempo (não mais que 24h); Se as condições de uso acima não puderem ser atendidas, o usuário deve aumentá -lo com o fabricante ao solicitar e resolver -o por meio de consulta.

● Principais parâmetros técnicos do GCK LV SwitchGear

● Característica arquitetônica

A unidade de função da gaveta e a porta são mecanicamente interligadas pelo mecanismo de operação do interruptor principal. Quando o interruptor principal está na posição de fechamento, a porta não pode ser aberta e o mecanismo de operação pode ser bloqueado na posição de fechamento ou abertura com um cadeado adicional. Os compartimentos das unidades funcionais são separados por placas de metal, e as gavetas têm boa intercambiabilidade e têm posição de trabalho, posição de teste e posição de separação. Quando a gaveta é empurrada para uma determinada posição, a gaveta será posicionada automaticamente. Nesse momento, a gaveta no lado esquerdo da gaveta pode ser puxada para liberar o posicionamento e entrar na próxima posição. Quando a gaveta é retirada do gabinete, ela também tem a função de impedir que caia.

▶ O gabinete com esquemas fixos, como compensação e medição de capacitância, tem a mesma aparência e a mesma posição de ônibus horizontal que o gabinete da gaveta. Garantindo assim que o gabinete do tipo gaveta e o gabinete fixo possam ser usados ​​lado a lado.

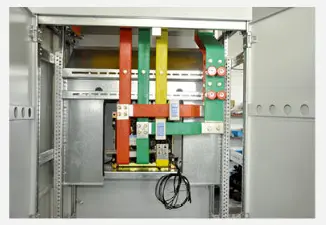

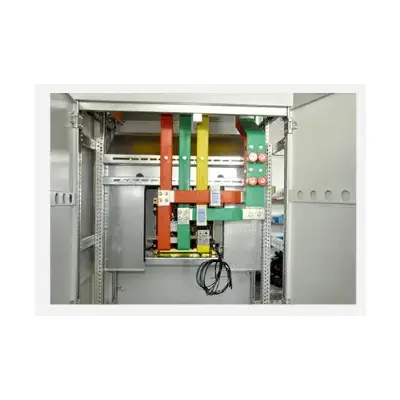

▶ Sistema de barramento: O barramento do gabinete adota sistema trifásico de cinco fios, o barramento único é usado quando a corrente nominal do barramento horizontal está abaixo de 1250A e o barramento duplo é usado quando a corrente classificada do barramento horizontal está acima de 1250A. O barramento horizontal entre os armários é sobreposto por blocos de conexão, e o barramento vertical é cercado pela concha de plástico de engenharia de policarbonato. O defletor interno é usado para limitar a difusão do arco. O barramento neutro é colocado na frente da parte superior do gabinete e o barramento de proteção (PE) é colocado na parte inferior do gabinete e está conectado ao defletor do gabinete.

▶ Sob a condição de não reduzir o nível de proteção do shell, a parte inferior e a parte superior do gabinete do comutador recebem janelas naturais de ventilação.

▶ O grau de proteção do shell do gabinete é IP40.

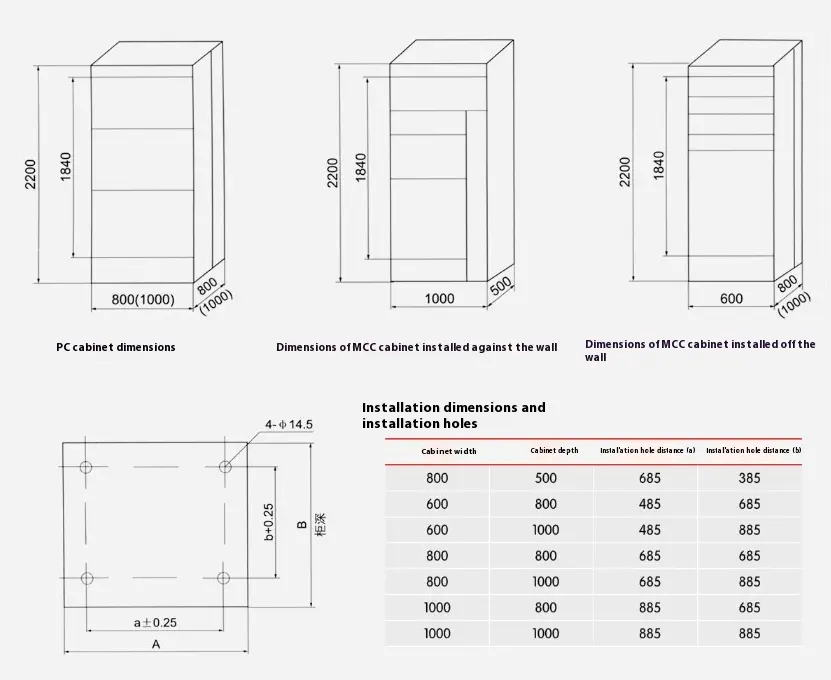

● Dimensões gerais do painel LV, dimensões de instalação

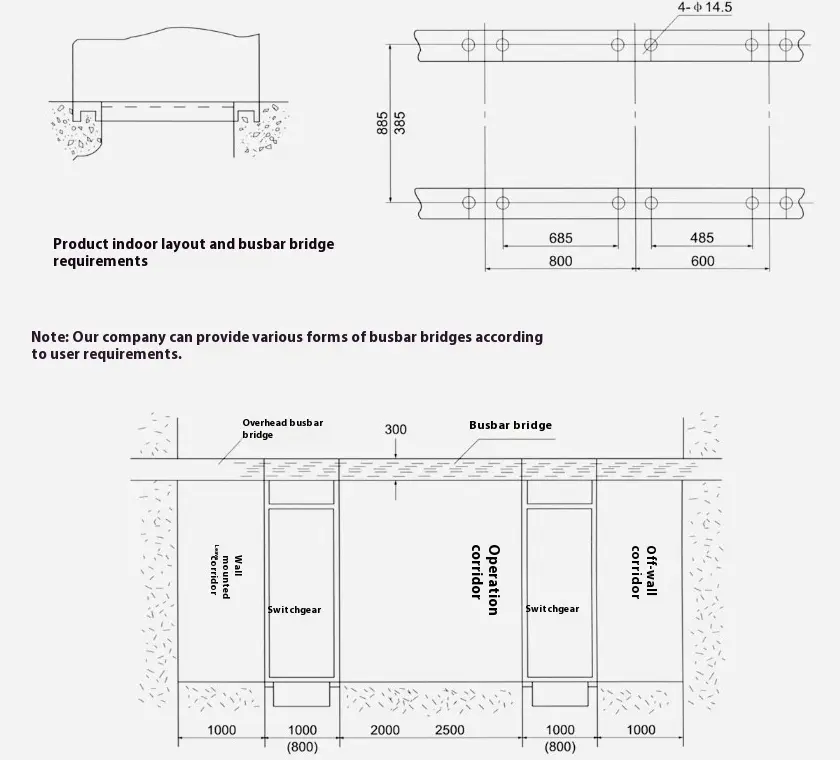

● Diagrama esquemático da Fundação de Instalação do Tipo GCK LV
