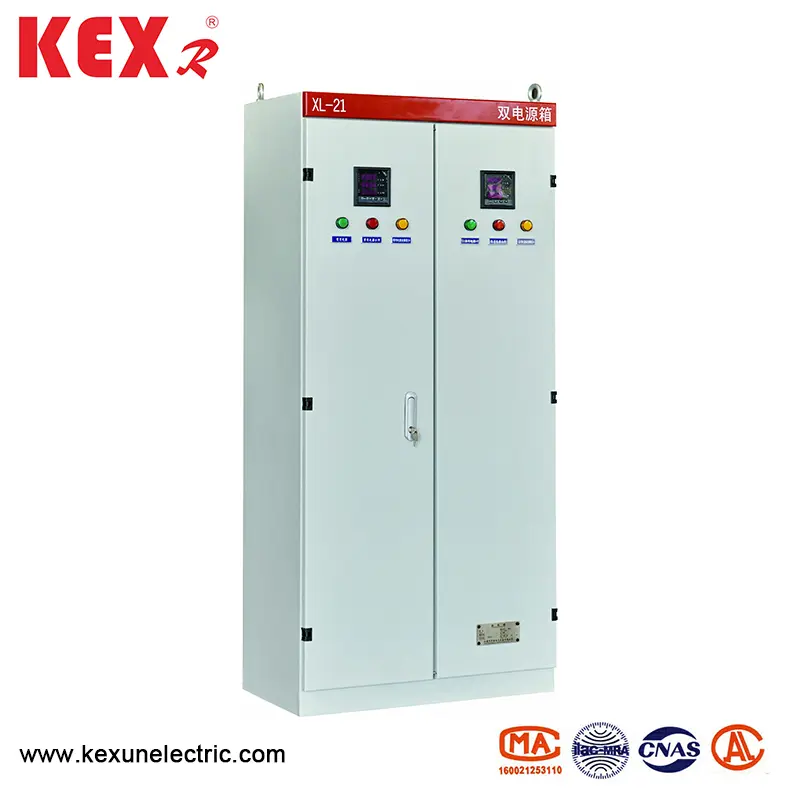

A imagem de distribuição de energia de baixa tensão

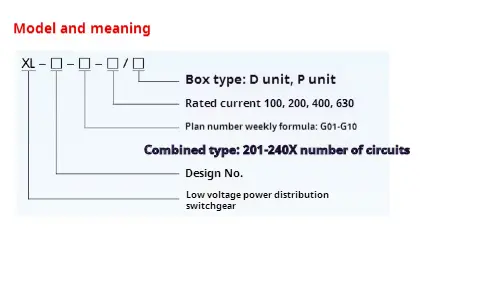

● Significado do modelo

● Usando condições

◆ O equipamento de distribuição de baixa tensão do tipo XL-21 deve ser instalado a uma altitude inferior a 2000m.

◆ A temperatura ambiente e a temperatura do ar ambiente não são superiores a +40 ℃, mas a temperatura média não é superior a +35 ℃ e a temperatura do ar ambiente não é inferior a -100 ℃ em um período de 24 horas.

◆ Não deve haver poeira excessiva, ácido, sal, gás corrosivo e explosivo no ar. A temperatura relativa não deve exceder 50% na temperatura mais alta de +40 ℃, e uma temperatura relativa mais alta é permitida na temperatura mais baixa, como 90% abaixo de +20 ℃. Deve -se considerar que a condensação geral pode ocasionalmente ocorrer devido a mudanças de temperatura.

◆ Quando os usuários têm requisitos especiais, eles podem negociar com o fabricante.

● Recursos de design

◆ O painel de distribuição de baixa tensão do tipo XL-21 de baixa tensão é montado no piso e pode ser instalado diretamente sob o transformador. O corpo da porta-chave é feito de placa de aço de alta qualidade soldada ou montada, e a alça de operação do interruptor da faca é instalada na coluna direita na frente do painel, que pode ser usada para a fonte de alimentação de comutação. Um voltímetro é instalado na frente da caixa de distribuição de energia. Indica a tensão do barramento. Há uma porta em frente à caixa de distribuição de energia. Depois que a porta é aberta, todo o equipamento na caixa de distribuição de energia é exposto, o que é conveniente para manutenção. Esta caixa de distribuição de energia adota novos componentes projetados pela China, que possui as características da estrutura compacta, manutenção conveniente e combinação flexível de esquemas de circuito. A caixa de distribuição de energia está equipada com um disjuntor como proteção de curto -circuito e um botão de operação pode ser instalado na frente da porta.

◆ Modo de operação: manual.

◆ Modo de instalação: instalação vertical

◆ Modo de fiação: fiação fixa

● Parâmetros técnicos do tipo de chave de distribuição de energia de baixa tensão do tipo XL-21

● Instalação e uso do tipo de chave de distribuição de energia de baixa tensão do tipo XL-21

◆ A caixa de distribuição de energia pode ser embalada e transportada somente após passar a inspeção. Quando o produto chegar ao destino, verifique se a caixa está concluída. Se a caixa de distribuição de energia não estiver instalada imediatamente, armazene o produto em um local seco e limpo.

◆ A caixa de distribuição de energia pode ser instalada de acordo com o desenho de instalação, e o aço e os parafusos do canal de fundação devem ser fornecidos pelo usuário. Se o cabo for extrovertido, o usuário enterrará a ranhura da fundação e a vala do cabo do lado de fora do parafuso inferior.

◆ Depois que a caixa de distribuição de energia for instalada ou revisada, uma série de itens deve ser inspecionada e testada antes de ser colocada em operação.

(1) Verifique se o equipamento elétrico interno e a fiação estão em conformidade com o diagrama esquemático.

(2) Verifique e opere o comutador várias vezes para ver se é flexível e normal.

(3) Verifique e teste se todos os medidores e relés são precisos.

● Instruções de pedido

Documentos e acessórios fornecidos pela Kexun ao fornecer.

▶ Lista de entrega.

▶ Certificado de produto.

▶ O relatório de inspeção de fábrica.

▶ Descrição do produto

▶ Diagrama do sistema primário, diagrama esquemático de controle e diagrama de fiação secundária.

▶ Chaves da porta do gabinete, alças de operação e peças de reposição especificadas no contrato.

▶ Instruções para o uso de componentes principais
