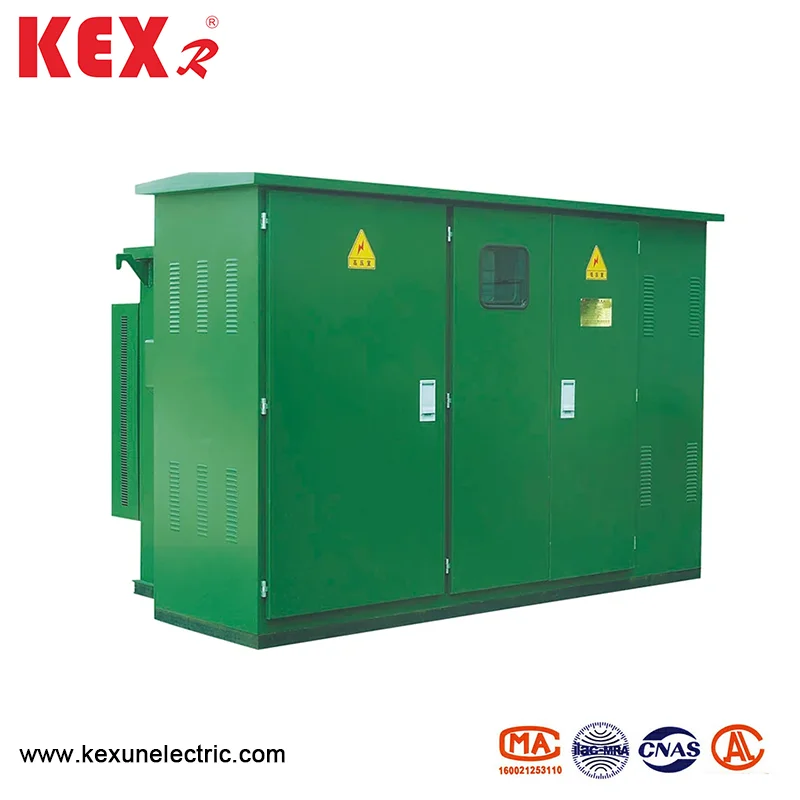

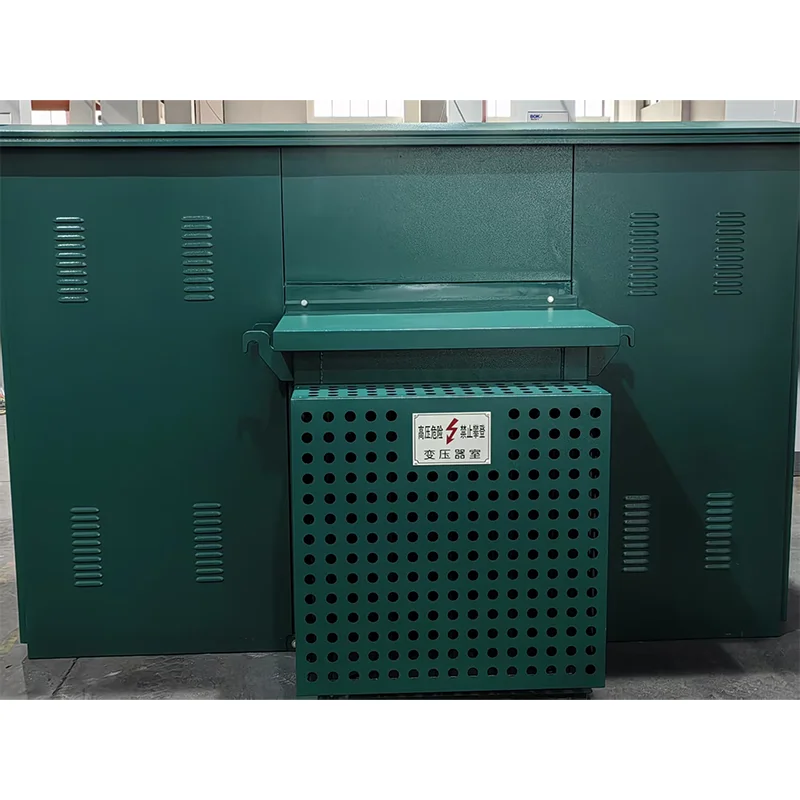

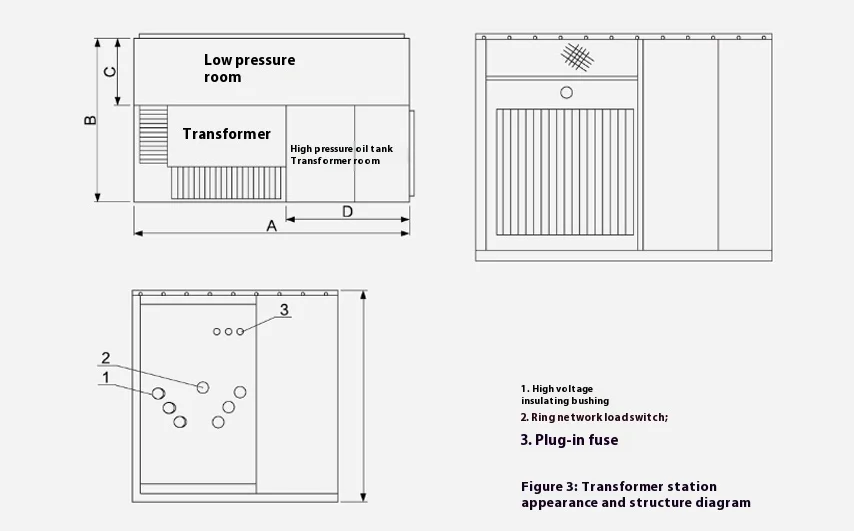

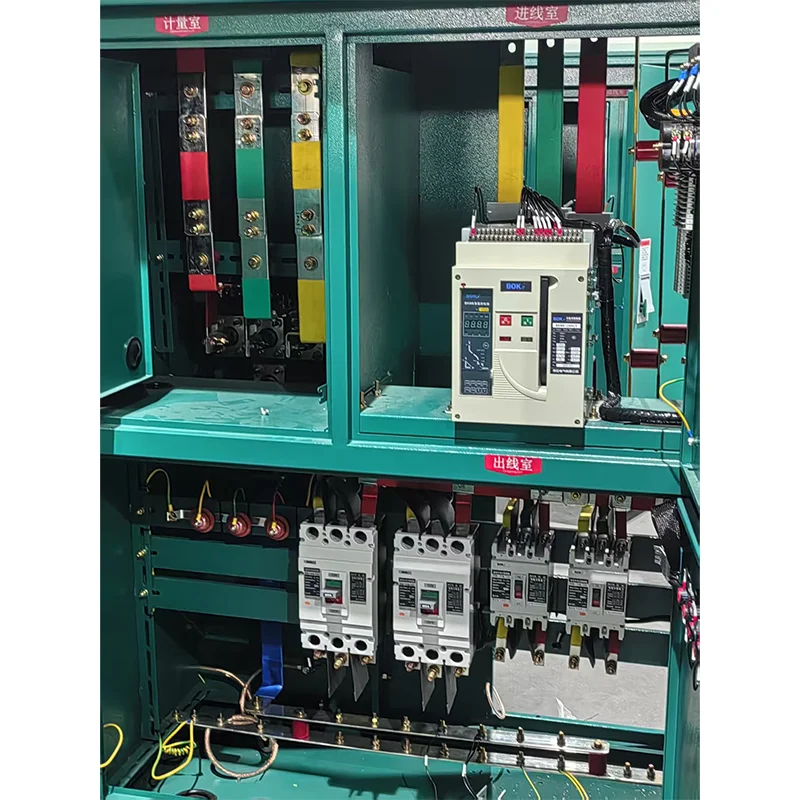

Transformador de caixa americana pré-instalada

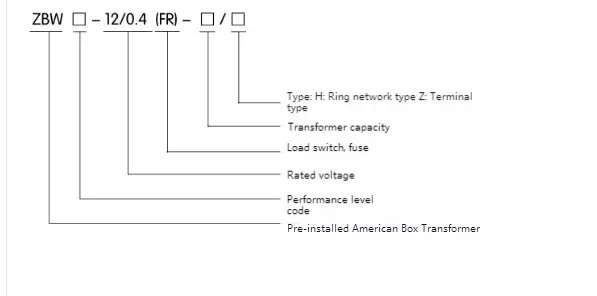

Modelo e significado

● Condições ambientais de uso

◆ Temperatura do ambiente: o transformador de caixa americana pré -instalado deve ser usado no ambiente entre -30 ~ 40 ℃

◆ Altitude: abaixo de 4000m

◆ Velocidade do vento: abaixo de 34m/s

◆ Umidade: a umidade relativa média diária não é superior a 95%; O valor mensal de umidade relativa não é superior a 95%

◆ Nível à prova de choque: a aceleração horizontal não é superior a 0,4m/s², e a aceleração vertical não é superior a 0,15m/s²

◆ Inclinação da instalação: dentro de 3 °

◆ Ambiente de instalação: O ar circundante não é obviamente poluído por gases corrosivos e combustíveis, e não há vibração violenta no local da instalação.

Nota: Ao solicitar o transformador de caixa americana pré-instalada além das condições acima, você pode negociar com nossa empresa.

● Tabela de parâmetros técnicos

◆ Transformador

◆ Chave de carga

A troca de carga do transformador de caixa americana pré-instalada é a chave de ligação trifásica e imersa de óleo e a mola mecanismo operacional; Ele pode ser aberto e fechado com carga, e sua velocidade de abertura e fechamento não tem nada a ver com a força operacional. Os tipos são do tipo V de duas estações e quatro estação e em quatro estação.

◆ Fusível de proteção de backup

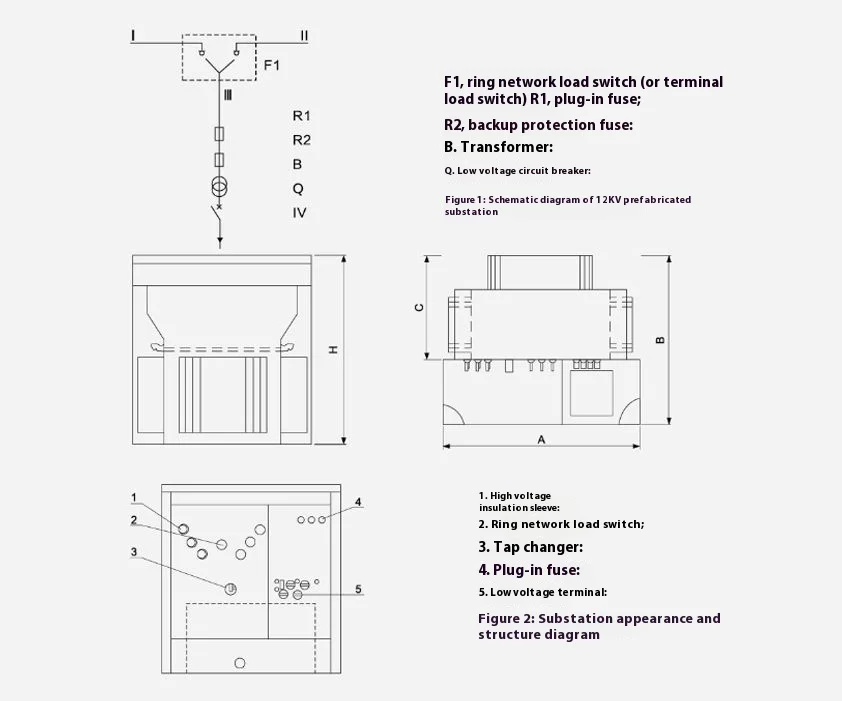

O fusível do transformador de caixa americano pré-instalado está conectado em série com o fusível plug-in na filial do transformador (consulte R1 e R2 na Figura 2) para formar um fusível de proteção de gama completa. Ele só sopra quando há uma falha de curto-circuito dentro do transformador, portanto a probabilidade de soprar é muito baixa. Ele está instalado no tanque de óleo superior e o tanque de óleo precisa ser aberto para ser atualizado.

◆ Conecte o fusível

1. O núcleo do fusível do transformador de caixa americano pré-instalado tem duas características de temperatura e corrente, ou seja, a sobrecarga ocorre na extremidade da carga ou derrete quando a temperatura é muito alta. O fusível de fusível e proteção de plug-in é usado em séries, que podem proteger toda a faixa de vários amperes a vários milhares de amperes, e a corrente de quebra máxima é de 50ka.

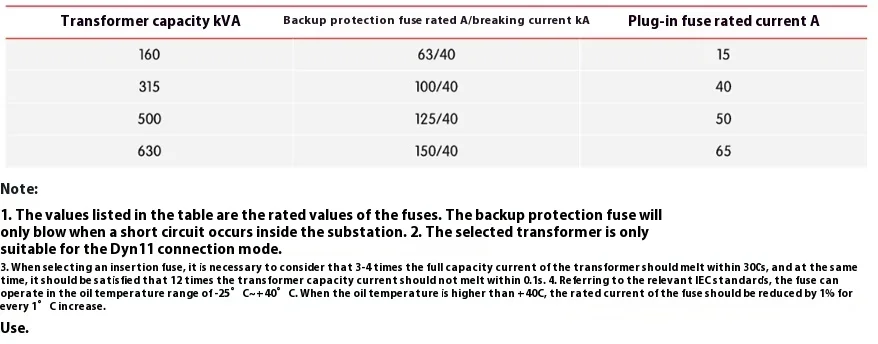

2.A correspondência razoável do fusível de backup e fusível de plug-in afetará diretamente o desempenho de todo o transformador. Consulte a tabela a seguir para uma parte das diretrizes de seleção de fusíveis no transformador de caixa americano pré-instalado de 10kV para referência.

3. Plug-in Fuse é um elemento que pode substituir o núcleo do fusível externamente. Ao substituir, primeiro puxe o anel de tração da válvula de alívio de pressão do tanque de combustível superior para equilibrar a pressão dentro e fora do tanque de combustível. Para garantir a segurança dos operadores e equipamentos, os fusíveis de plug-in devem ser conectados e desconectados quando não houver carga. Portanto, o interruptor de baixa tensão deve ser desligado primeiro para cortar a carga total no lado de baixa tensão. Em seguida, a alça no assento do fusível deve ser desaparafusada com a alça de operação e depois girada em cerca de 90 graus para eliminar a adesão entre a junta e a parede externa. O derretimento do fusível deve ser puxado obliquamente para cima por 70-80 mm, e deve ficar por alguns segundos. Depois que um pouco de óleo no derretimento é drenado, o derretimento deve ser puxado para evitar gotículas de óleo de outros componentes fora do tanque de combustível. Limpe a superfície do derretimento com um pano de algodão limpo e substitua o núcleo. Ao substituir, certifique -se de prestar atenção aos parâmetros indicados no núcleo fundido, e diferentes parâmetros não podem ser substituídos. Consulte o Anexo 3 para etapas de reposição. Insira o núcleo fundido após a substituição no suporte do fusível e, quando a alça no núcleo fundido é girada para a posição de travamento, verifique se a arruela de aço inoxidável estiver próxima do suporte do fusível e a alça está com dobra no chefe para garantir que a subestação seja completamente selada e livre de umidade. Em seguida, o interruptor de baixa tensão é fechado novamente e a fonte de alimentação pode ser retomada neste momento.

4. Porque o transformador de caixa americano pré-instalado é um sistema trifásico, seja um fusível de proteção de backup ou um fusível de plug-in, quando derrete de uma fase, o fundido trifásico deve ser substituído em geral, a menos que seja determinado que apenas o fusão de uma fase passou a corrente de falha.
