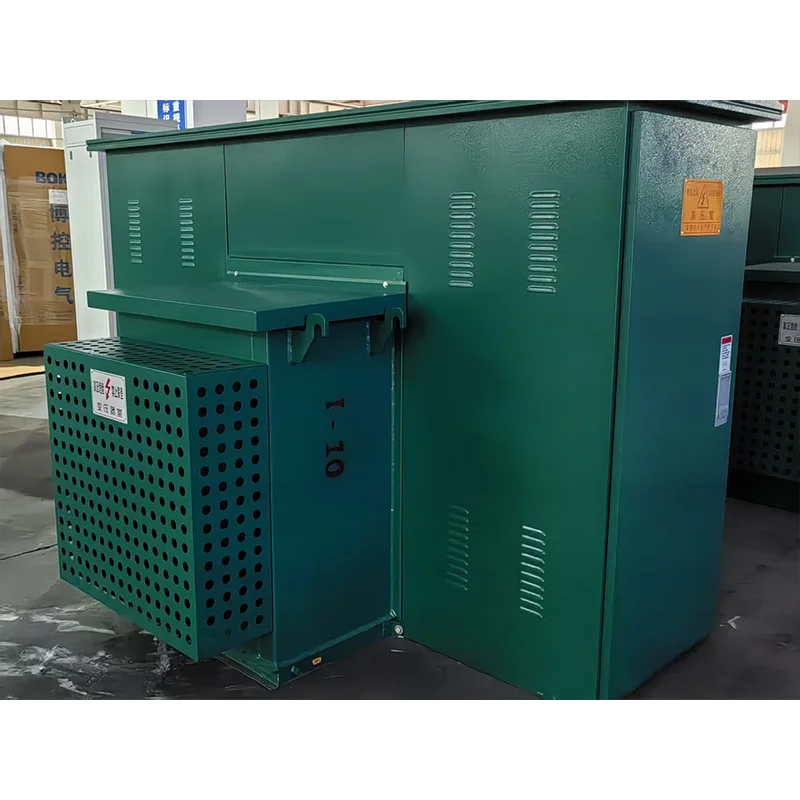

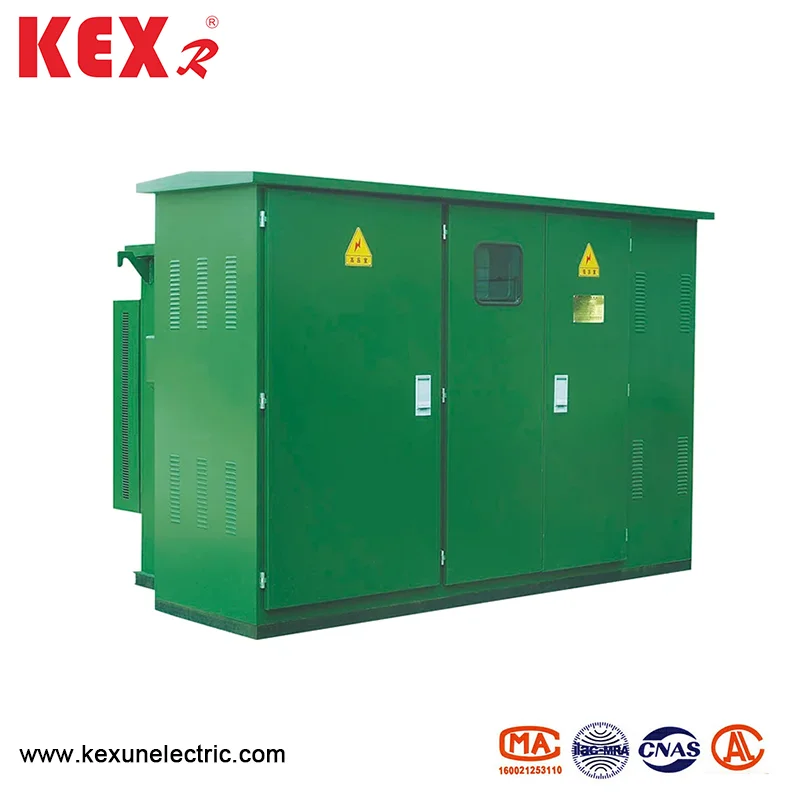

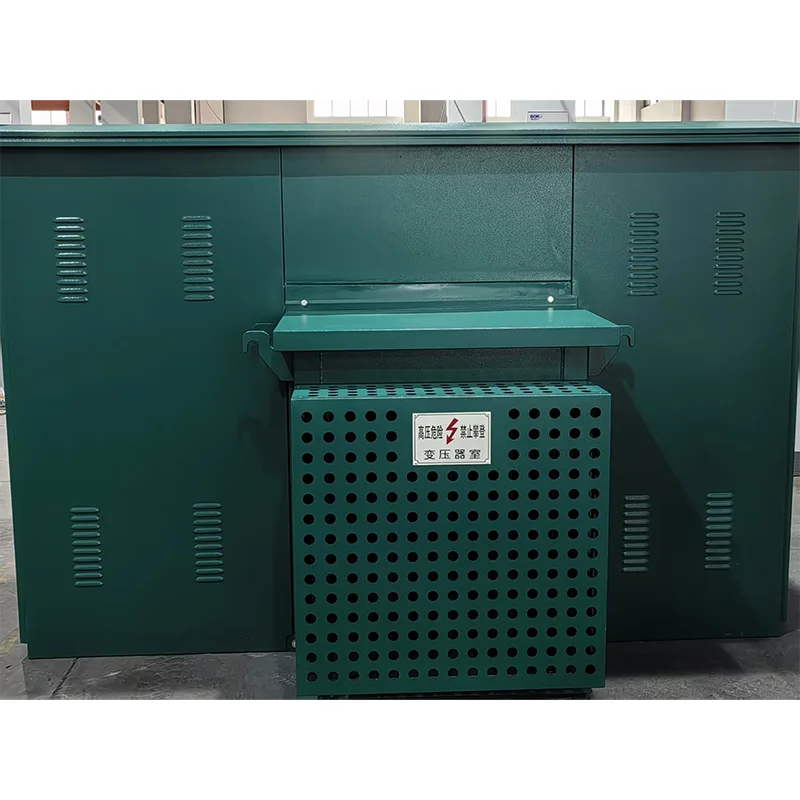

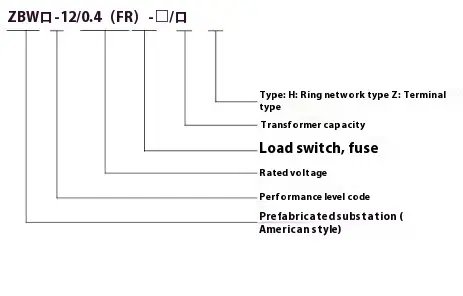

Gabinete de caixa americana pré-instalado

● Vantagens do produto

1. O gabinete do tipo caixa americano pré-instalado possui estrutura compacta e padrão, pequeno espaço, muito menos do que o tipo europeu com a mesma capacidade.

2. Estrutura isolada selada e isolada, forte segurança.

3. O gabinete do tipo caixa americano pré-instalado adota transformadores com baixa perda, baixo ruído, aumento da temperatura, forte capacidade de sobrecarga, resistência ao curto-circuito e forte resistência ao impacto garantem o alto desempenho do produto.

4. Aceite várias soluções para atender às necessidades personalizadas dos clientes e lidar com diferentes cenários de uso.

● Estrutura do gabinete

◆ Layout geral

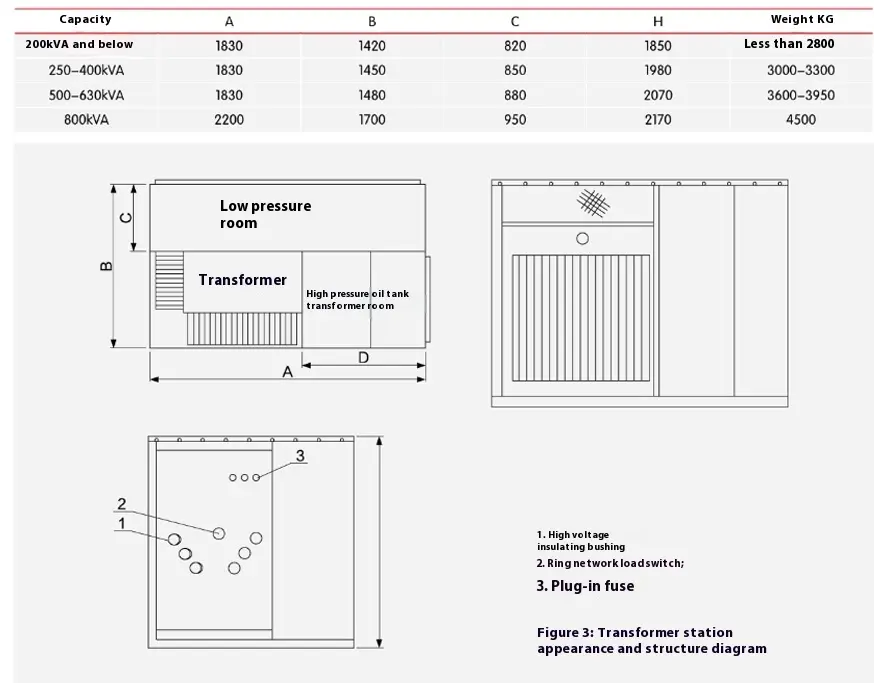

A aparência e a estrutura do gabinete do tipo caixa americana pré-instalada de 10kV são mostradas nas Figuras 2 e 3. O tanque de óleo é dividido em duas partes, a parte superior é o tanque de óleo de alta pressão e a parte inferior é o tanque de óleo do transformador. As duas partes são conectadas eletricamente e o óleo é bloqueado. O diagrama esquemático é mostrado na Figura 1, na qual as linhas "i" e "i" são alimentares de rede de loop, "LL" ramificações são ramificações de transformador e "V" é saída de baixa tensão. O gabinete pode ser usado no sistema de fonte de alimentação da rede de anel e no sistema de terminais, e a conversão é muito conveniente. A alimentação da linha e a ramificação "Lⅲ" são alternadas com a chave de carga da rede de anel. Ao mesmo tempo, o terminal de entrada do lado de alta tensão do transformador está equipado com fusíveis de proteção de backup e fusíveis de plug-in para proteger a falha de curto-circuito e a sobrecarga e a proteção de temperatura do ramo. Ao mesmo tempo, os dispositivos de exibição de alta tensão e os prisioneiros de raios também podem ser instalados. A extremidade de baixa tensão do transformador é emitida após passar por um medidor e um disjuntor de baixa tensão.

◆ Transformador

O gabinete do tipo de caixa americano pré-instalado adota o transformador imerso em óleo tríplice s11, com baixa perda, aumento da temperatura e baixo ruído. A estrutura totalmente selada isola efetivamente a poluição do ar e a degradação do isolamento causada pela umidade. A folha ondulada da concha do tanque de óleo tem as funções de dissipação e resfriamento de calor e reduz efetivamente a pressão interna.

◆ Chave de carga terminal de duas estações

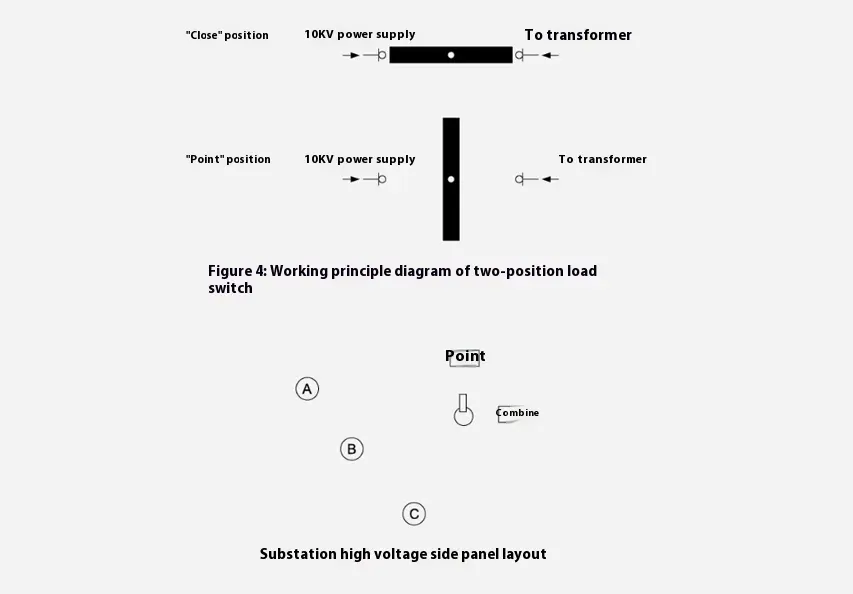

Seu diagrama estrutural é mostrado na Figura 4, no qual "i" está conectado ao terminal de entrada de alta tensão. Durante a operação, o usuário insere o identificador operacional especial no eixo rotativo do interruptor de carga e o gira 90 graus no sentido anti -horário, e o interruptor de carga gira para a posição "Off". A chave de carga do terminal reduz apenas a ramificação do transformador no modo de fonte de alimentação do terminal ou funciona ao substituir o núcleo de fusível do plug-in; portanto, a chave de carga negativa do terminal possui apenas duas posições de desligamento e a força operacional também é pequena devido ao seu tamanho pequeno. Para reduzir a poluição do óleo no tanque de óleo, sugere-se que o usuário desligue o interruptor de baixa tensão antes de operar o interruptor de carga para reduzir a carga lateral da pressão.

◆ Fusível de proteção

O fusível de proteção do gabinete do tipo caixa americano pré-instalado está conectado em série com o fusível do plug-in na filial do transformador (consulte R1 e R2 na Figura 2) para formar um fusível de proteção de gama total. Ele só sopra quando há uma falha de curto-circuito dentro do gabinete, de modo que a probabilidade de soprar é muito baixa. Ele está instalado no tanque de óleo superior e o tanque de óleo precisa ser aberto para ser atualizado.

◆ Insira o tipo de fusível

Seu núcleo de fusão possui dupla sensibilidade (temperatura e corrente), ou seja, derrete quando o lado da carga falha (sobrecarga ou temperatura excessiva). O fusível de plug-in e o fusível de proteção de backup são usados ​​em série, que podem proteger todo o alcance da corrente pequena (várias vezes em) a uma corrente grande (várias dezenas de quiloamperes), e a corrente de quebra máxima é 50ka.

Observação:

1. Todos listados na tabela são classificações de fusíveis. O fusível de proteção de backup é soprado apenas quando há uma falha de curto-circuito dentro do gabinete do tipo caixa americana pré-instalado.

2. O transformador selecionado é adequado apenas para o modo de conexão do Dyn11.

3. Ao selecionar o fusível inserido, deve-se considerar que 3-4 vezes a corrente de capacidade total do transformador deve ser derretida dentro de 300s e, ao mesmo tempo, deve-se satisfeito que 12 vezes a corrente total do transformador não deve ser derretida quando 0,1s for usado.

4. De acordo com os padrões da IEC, o fusível pode funcionar na faixa política de -25 ℃ ~+40 ℃. Quando a temperatura do óleo é superior a +40 ℃, a corrente nominal do fusível deve ser reduzida em 1% para cada aumento de 1 ℃.

◆ Tipo de cotovelo e cabeça de cabo do tipo "T"

As linhas de alta tensão de entrada e saída de 12kV pré-instaladas do tipo American Type Cabine adotam linhas de entrada e saída de cabos, e a fonte de alimentação de alta tensão é levada para fora do tanque de óleo por mangas isolantes de gabarito de epóxi. Para facilitar o teste e o teste de aceitação do usuário, as mangas isolantes em si têm a capacidade de suportar a tensão de resistência à frequência de energia de 10kV e a tensão do impulso. Antes de instalar a cabeça do cabo, é necessário saber se o usuário requer prisioneiros de raios. Se necessário, um conjunto de mangas isolantes nas linhas de entrada e saída do loop adota o tipo passa-dupla e o outro conjunto adota o tipo passa única.

Escolha uma cabeça de cabo em forma de cotovelo ou em forma de T que corresponda à seção do cabo, limpe suas superfícies internas e externas e a superfície da manga isolante com etanol anidro, aplique uma pequena graxa de silicone de 7501 a vácuo na superfície da luva e instale-o de acordo com as especificações especiais da área da obra de cabo. Na outra extremidade da manga isolante de passa-dupla, instale um pára-óxido de zinco totalmente selado da mesma maneira. Veja as instruções para a instalação da cabeça do cabo.

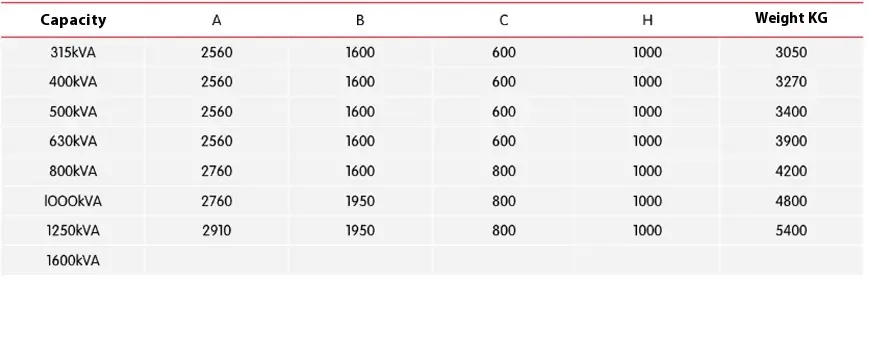

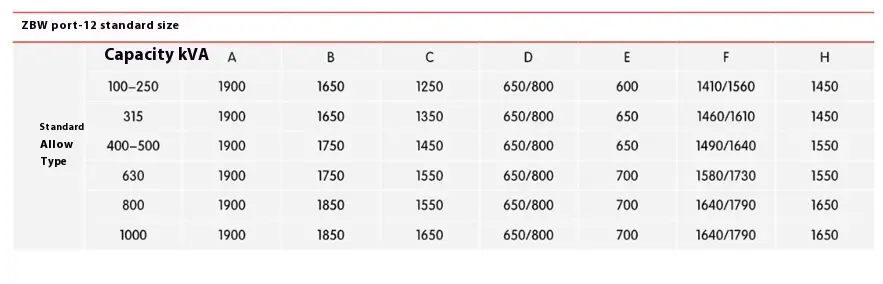

● Dimensões do gabinete de caixa americana pré-instalada
