Conjunto completo de baixa tensão

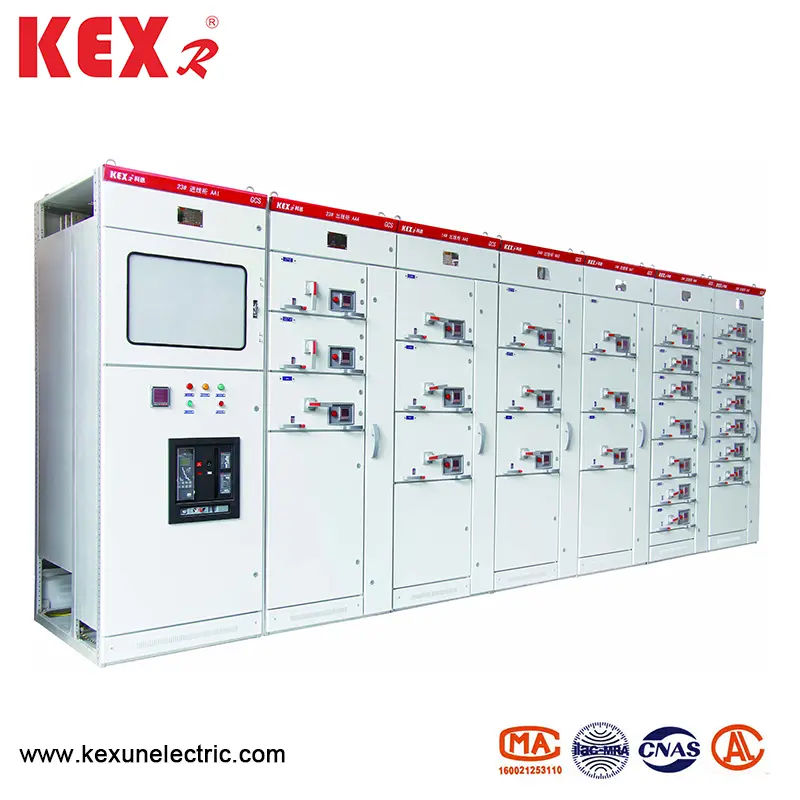

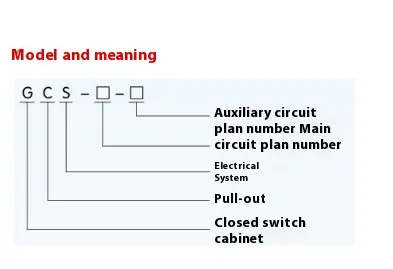

● Significado do modelo

● Parâmetros básicos

● Estrutura principal

▶ O quadro principal do tipo GCS Tipo de baixa tensão conjunto completo adota o aço de seção aberta do tipo 8MF, e os dois lados da seção aço têm orifícios de instalação com o módulo de 20 mm e 100 mm e ①9.2mm, respectivamente, para que a instalação interna seja flexível e conveniente.

▶ O quadro principal foi projetado em dois formulários de montagem, a saber, estrutura totalmente montada e estrutura parcialmente soldada (estrutura lateral e feixe cruzado) para os usuários escolherem.

▶ Cada sala funcional do dispositivo é isolada uma da outra e seus compartimentos são divididos em sala de unidade funcional, sala de ônibus e sala de cabo. As funções de cada câmara são relativamente independentes.

▶ O barramento principal horizontal é organizado horizontalmente atrás do gabinete, que é a medida básica para fazer com que o circuito principal do dispositivo tenha alta resistência ao curto-circuito.

▶ O design do compartimento de cabo torna muito conveniente para os cabos subirem e descer.

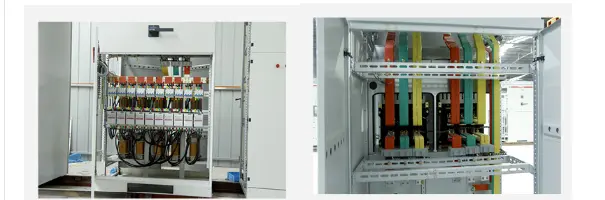

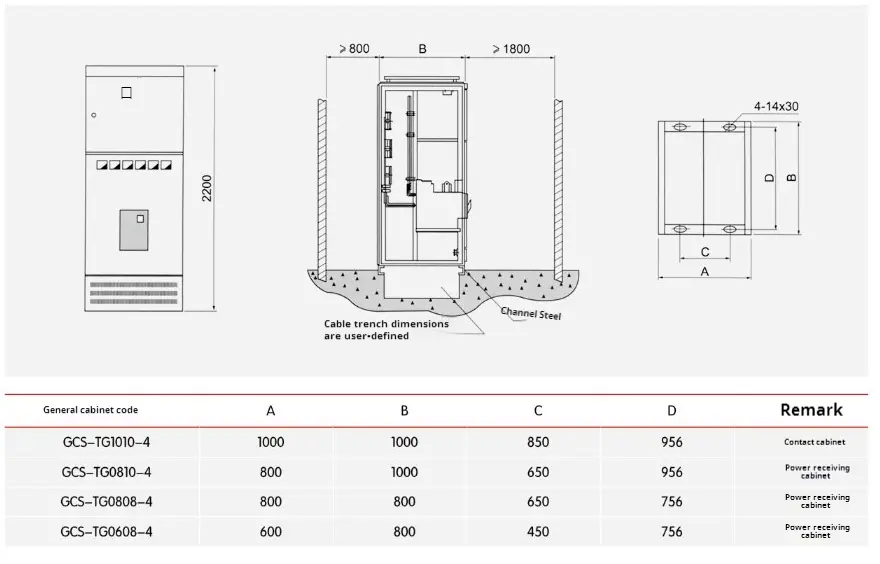

▶ Série de tamanho do gabinete geral do dispositivo (consulte a tabela abaixo):

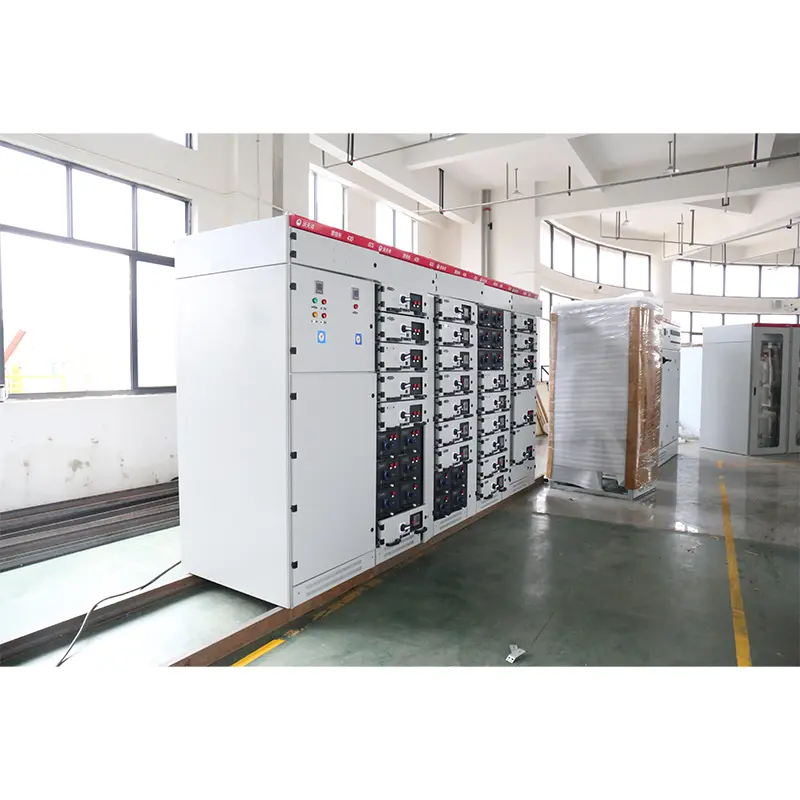

● Instalação e uso de GCS Tipo de baixa tensão Conjunto completo

◆ Depois que os produtos chegarem ao local de recebimento, eles devem primeiro verificar se a embalagem está intacta. Se forem encontrados problemas, eles devem notificar prontamente os departamentos relevantes do contrato para registrar registros comerciais, analisar os motivos, fazer vistos e lidar com as consequências. Para produtos que não são instalados imediatamente, eles devem ser colocados em um local apropriado e mantidos adequadamente de acordo com as condições normais de uso e os requisitos de regulamentos de armazenamento temporário para equipamentos elétricos. 1. O produto deve ser instalado de acordo com o diagrama esquemático de instalação (consulte a figura anexada). O aço do canal de fundação e os parafusos quando o método de fixação do parafuso for adotado deve ser fornecido pelo usuário. Quando o barramento principal estiver conectado, se a superfície for desigual devido ao transporte, armazenamento e outros motivos, deve ser nivelado antes da conexão e da fixação.

◆ Quando os dispositivos são instalados separadamente ou em colunas, sua verticalidade, irregularidade da superfície do gabinete e desvio de lacunas entre os armários devem atender aos requisitos na tabela abaixo.

◆ Inspeção e inspeção após o GCS Tipo de baixa tensão Conjunto completo

instalação e antes de colocar em operação

(1) Verifique se a tinta superior ou outros materiais de cobertura (como pulverização de plástico) do gabinete estão danificados e se o gabinete está seco e limpo.

(2) se o mecanismo operacional dos componentes elétricos é flexível e não deve haver uma força operacional de interferência ou excessivo.

(3) Se o aumento dos contatos principais e auxiliares dos principais aparelhos elétricos é confiável e precisa.

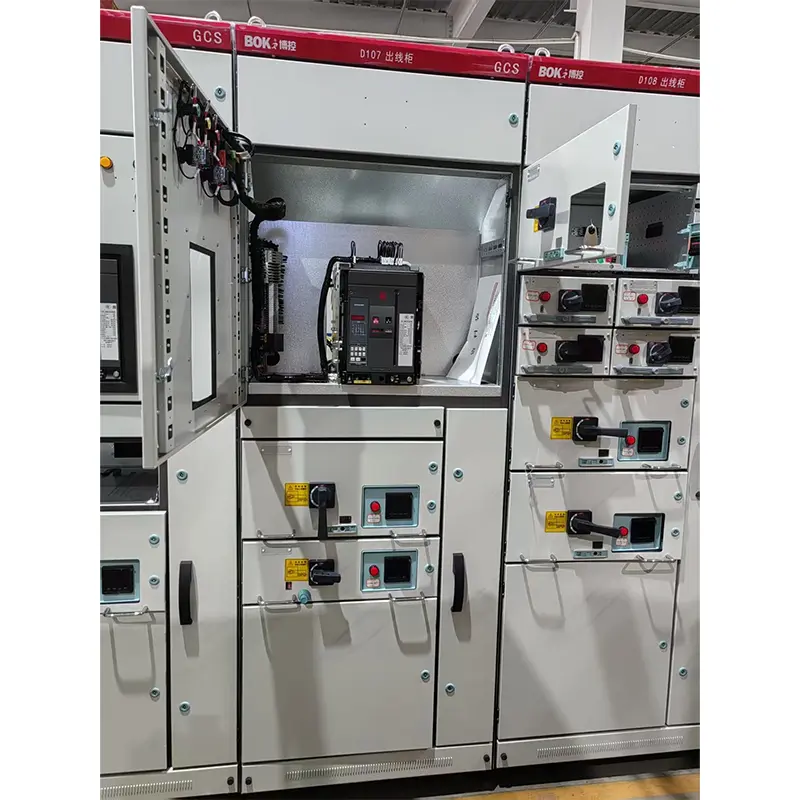

(4) A gaveta ou o mecanismo de extração deve ser flexível e leve, sem bloquear e colisão.

(5) As linhas centrais dos contatos móveis e estáticos da gaveta ou estrutura de extração devem ser consistentes e os contatos devem estar em contato próximo. A profundidade de inserção dos contatos principais e auxiliares deve atender aos requisitos. Intertravamento mecânico ou elétrico: a ação de resposta está correta e o bloqueio ou liberação deve ser confiável.

(6) As gavetas do mesmo tamanho devem ser intercambiáveis ​​convenientemente sem tocar e colisionar.

(7) O contato de aterramento entre a gaveta e o gabinete deve estar em contato próximo. Quando a gaveta é empurrada, o contato de aterramento da gaveta é contatado antes do contato principal e, quando for retirado, o contato de aterramento é desconectado após o contato principal.

(8) A calibração do instrumento, a taxa de transformação e a polaridade do transformador devem estar corretas.

(9) A especificação do núcleo do fusível deve atender aos requisitos do projeto de engenharia.

(10) A classificação e a configuração da proteção devem estar corretas e confiáveis.

(11) Use um megohmímetro de 1000V para medir o valor de resistência de isolamento não inferior a 1mΩ.

(12) A conexão de cada barramento deve ser boa e a instalação de suportes de isolamento, peças de instalação e outros acessórios deve ser firme e confiável.

◆ Use precauções do GCS Tipo de baixa tensão

▶ O dispositivo é um conjunto completo de baixa tensão que não está instalado na parede, operado pela frente e mantido em ambos os lados. Somente profissionais qualificados podem entrar ou abrir o canal de manutenção e a porta do gabinete para operação, inspeção e manutenção.

▶ O interruptor do ar e os disjuntores de casos moldados foram separados e fechados por muitas vezes, especialmente após a separação e o fechamento do curto -circuito, o que causará queimaduras de contato local e produzirão substâncias de carbono, o que aumentará a resistência ao contato. Portanto, eles devem ser mantidos e revisados ​​no manual de instruções do disjuntor.

▶ Após a instalação e manutenção, o isolamento entre compartimentos e unidades funcionais deve ser estritamente verificado para garantir a boa separação funcional do dispositivo e impedir que a falha se expanda.

● Pacote de produtos

O fabricante deve fornecer os seguintes documentos e acessórios ao fornecer:

▶ Lista de dispositivos

▶ Certificado de produto

▶ Instruções para uso

▶ Relatório de teste de fábrica

▶ Desenhos elétricos relevantes

▶ Chaves da porta do gabinete, alças de operação e peças de reposição especificadas no contrato.

▶ Instruções de instalação dos principais componentes

● Instruções de pedido

O contrato de pedido do tipo GCS Type de baixa tensão conjunto completo contém os seguintes conteúdos:

▶ O modelo completo do produto inclui o número do esquema de circuito principal e o número do esquema de circuito auxiliar.

▶ Diagrama de sequência de combinação do sistema de circuito principal

▶ Diagrama esquemático elétrico do circuito auxiliar

▶ Lista de componentes no gabinete

▶ Definir parâmetros como tensão, corrente e tempo no circuito.

▶ Outras tabelas especiais inconsistentes com o uso normal do produto.
