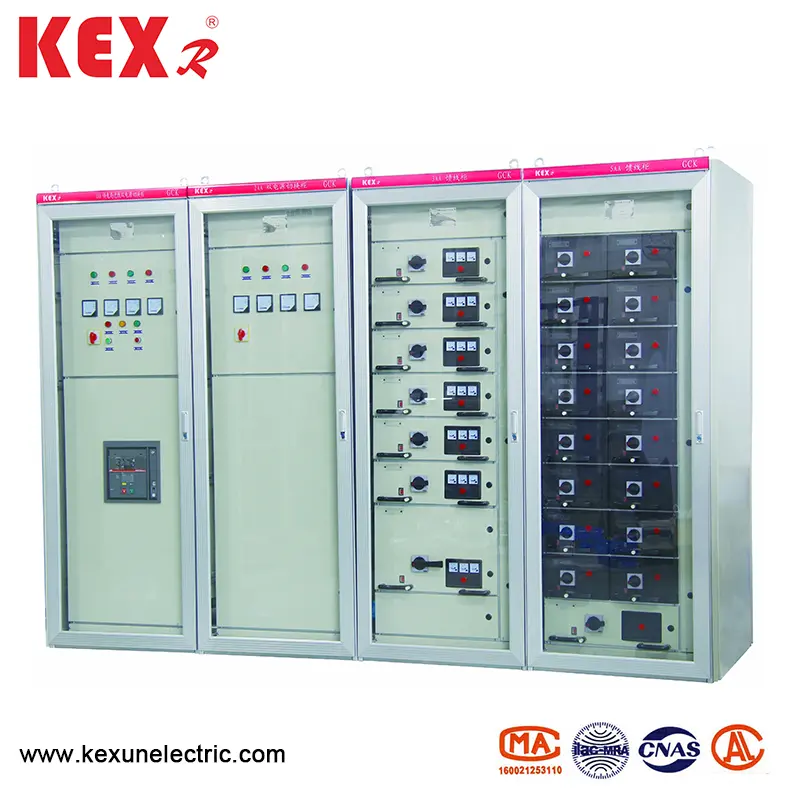

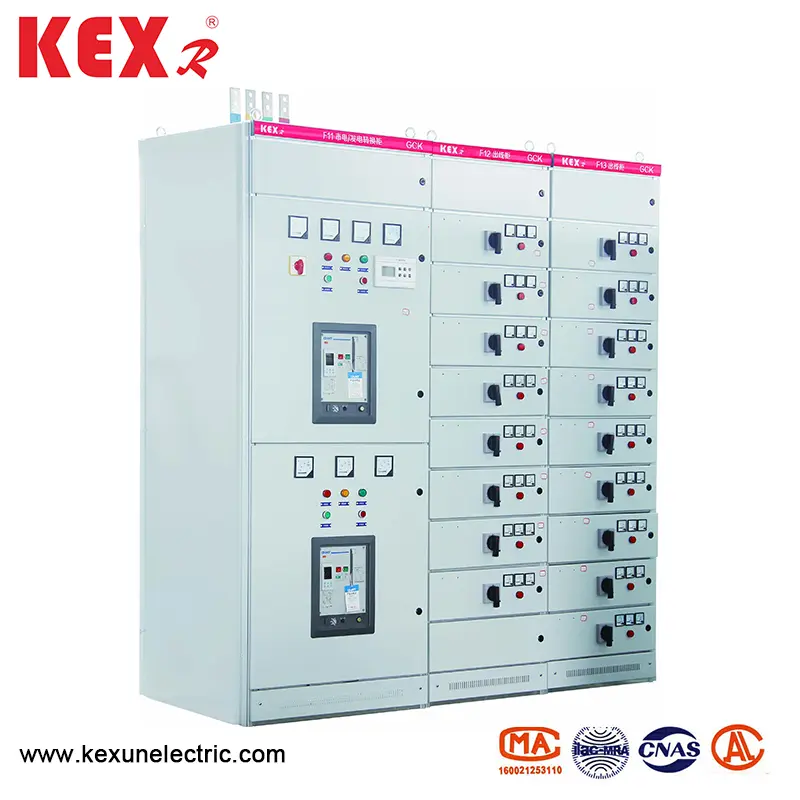

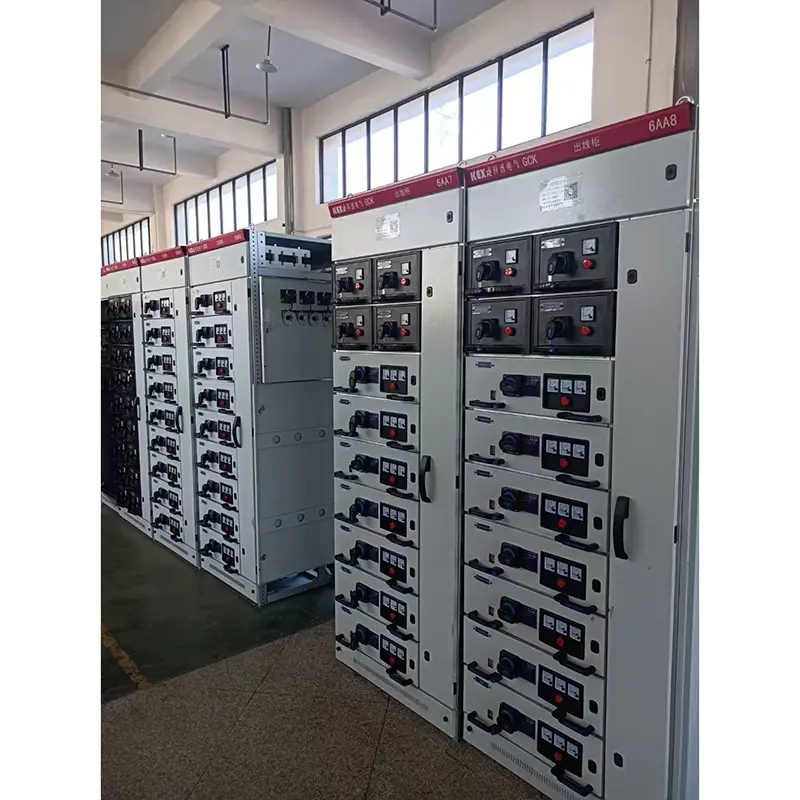

A imagem de interruptor de baixa tensão

● Características do produto

Esse painel de comutação de baixa tensão tem as vantagens de alta capacidade de quebra, boa estabilidade dinâmica e térmica, estrutura avançada e razoável, esquema elétrico prático, série, forte versatilidade, combinação arbitrária de várias unidades de esquema, mais circuitos contidos em um desvio de comutação, economia de piso, aparência bela, nível de proteção, alto nível, segurança e confiabilidade, manutenção conveniente e conveniente para conveniente e conveniente para a manutenção e a manutenção de um conjunto de comutadores, a aparência bonita. Este produto está em conformidade com o padrão NEMAICS2-322 IEC439 e também está em conformidade com GB7251-87 "Gear

● Principais parâmetros técnicos

● Característica arquitetônica

A estrutura básica do equipamento de switch de desnudação de baixa tensão é a estrutura montada. Todas as partes estruturais do quadro da porta -chave estão conectadas entre si por parafusos para formar um quadro básico. Em seguida, como necessário, portas, defletores, partições, gavetas, suportes de montagem, barras de ônibus e componentes elétricos são adicionados para montar um painel completo. Este painel de comutação LV tem as seguintes características:

▶ 1. A estrutura é feita de aço perfilado, posicionado por placa de canto tridimensional e aparafusado sem estrutura de soldagem, evitando assim a deformação da soldagem e o estresse e melhorando a precisão da instalação.

▶ 2. Os orifícios de montagem de quadros e peças mudam de acordo com o módulo E = 20 mm.

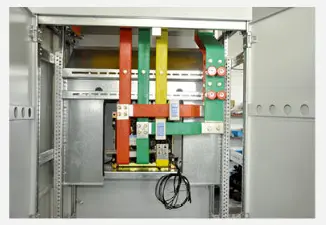

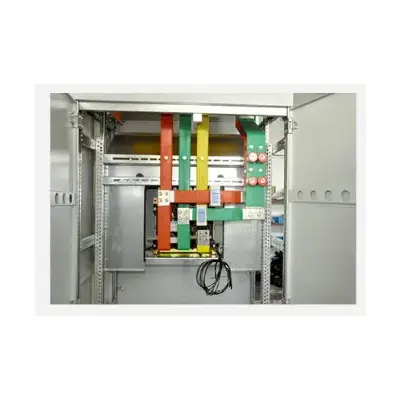

▶ 3. As partes estruturais internas são galvanizadas. Após a decapagem e fosfação, o exterior é pulverizado com pó epóxi eletrostático. 4. No centro de chave do centro de energia (PC), a parte superior é a área de ônibus horizontal e a parte inferior da área de ônibus horizontal é a sala do disjuntor. Os disjuntores podem ser equipados com DW15C doméstico, eu e outras séries, e também podem ser equipados com vários disjuntores produzidos por empresas elétricas estrangeiras, de acordo com as necessidades dos usuários, como os disjuntores da série F produzidos pela ABB Company e Intelligent Circuers. Em geral, a unidade PC possui um circuito principal (incluindo acoplador de barramento) com linhas invertidas. Quando a corrente nominal é 630A-1600A, ocupa um painel de chave com um tamanho total de 800 × 1000 × 2200 (largura x profundidade x altura). O circuito principal sem rotatividade ocupa um painel de chave com uma dimensão externa de 800 × 800 × 2000 (largura, profundidade e altura). Quando a corrente nominal está entre 1600A-3150A, ocupa um painel de chave com um tamanho geral de 1000 × 1000 × 2200 (largura x profundidade x altura). Não há nenhum painel de chave principal que seja virado. Quando a corrente nominal é 1600A-3150A, ocupa um painel de chave com uma dimensão externa de 1000 × 1000 × 220 (largura × profundidade × altura). O circuito principal sem rotatividade ocupa um painel de chave com uma dimensão externa de 1000 × 800 × 2200 (largura x profundidade x altura).

▶ 4.A estrutura do painel do alimentador do centro de potência (PC) é semelhante à do painel de chave recebido. Quando a corrente de alimentação é 630A-1600A, uma chave de comutador de 1000 × 1000 × 2200 (largura × profundidade × altura) pode ser equipada com dois loops, que são dispostos para cima e para baixo.

▶ 5. O painel de comutador de controle de motor (MCC) possui dois tipos: o painel de distribuição montado na parede e o painel de comutador não montado na parede, cuja parte superior é uma área de barramento horizontal, e a área da unidade funcional da gaveta está abaixo da área da unidade de barramento horizontal, cuja largura é de 600 mm e a altura da altura da unidade funcional do desenho é 1840. Quando o corpo do painel é montado na parede, a parte esquerda do painel de chave é uma área de unidade funcional e a parte direita possui uma área de saída de cabo de 200 mm de largura. As dimensões gerais do painel são 800/500/2200 (largura/profundidade/altura). Quando o painel é instalado longe da parede, a largura do painel é de 600 mm e a área de tomada de cabo fica na parte traseira do painel. As dimensões gerais do painel de chave são 600 × 800 (1000) × 2200 (largura x profundidade x altura). Existem dois tipos de profundidades de distribuição: 800 e 1000. Sugerimos que os usuários escolham um painel de interruptor com uma profundidade de 1000 para serem consistentes com a profundidade do painel de comutador do PC. Quando a gaveta é retirada do painel de comutador, a parte ao vivo no painel não é exposta, o que é seguro e confiável.

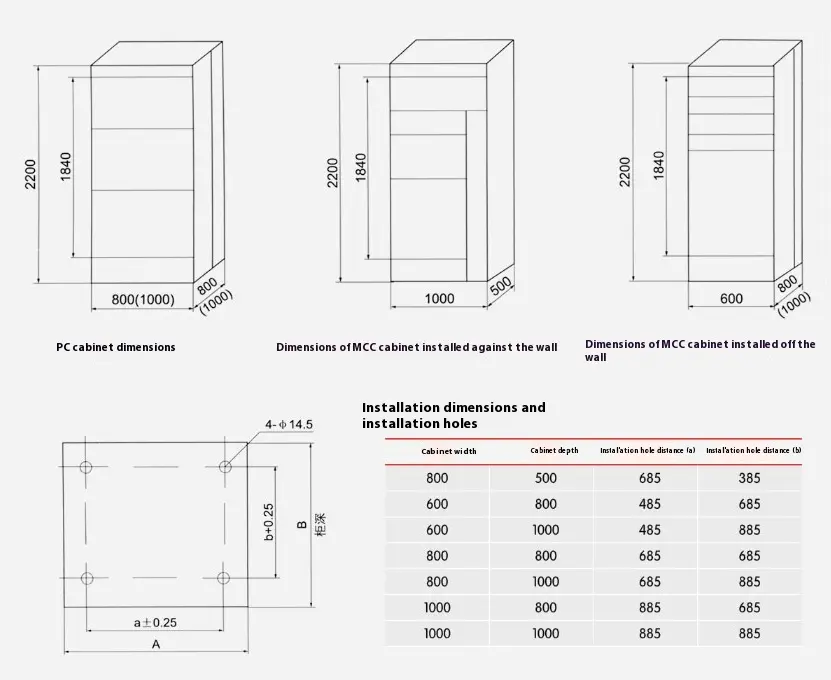

● Dimensões gerais do painel LV, dimensões de instalação

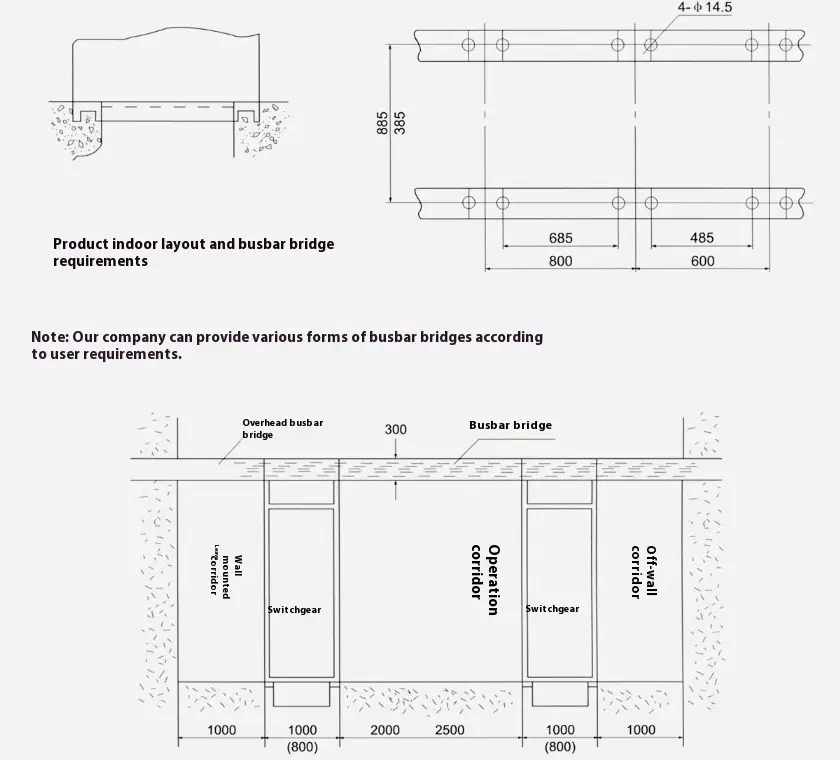

● Diagrama esquemático da Fundação de Instalação da Gear

● Cuidado

▶ Ao instalar este produto, a linha horizontal entre as dispositivos de switch-out de baixa tensão deve estar firmemente e confiável.

▶ A porta deste produto tem uma função interligada com o interruptor principal, ou seja, a porta só pode ser aberta sob a condição de falha de energia. O outro lado deste produto é uma placa de vedação de parafuso, que não possui função interligada com o interruptor principal. Portanto, desconecte a fonte de alimentação ao desmontar a placa lateral deste produto para manutenção.

▶ Os não profissionais não devem abrir o painel de manutenção para manutenção.
