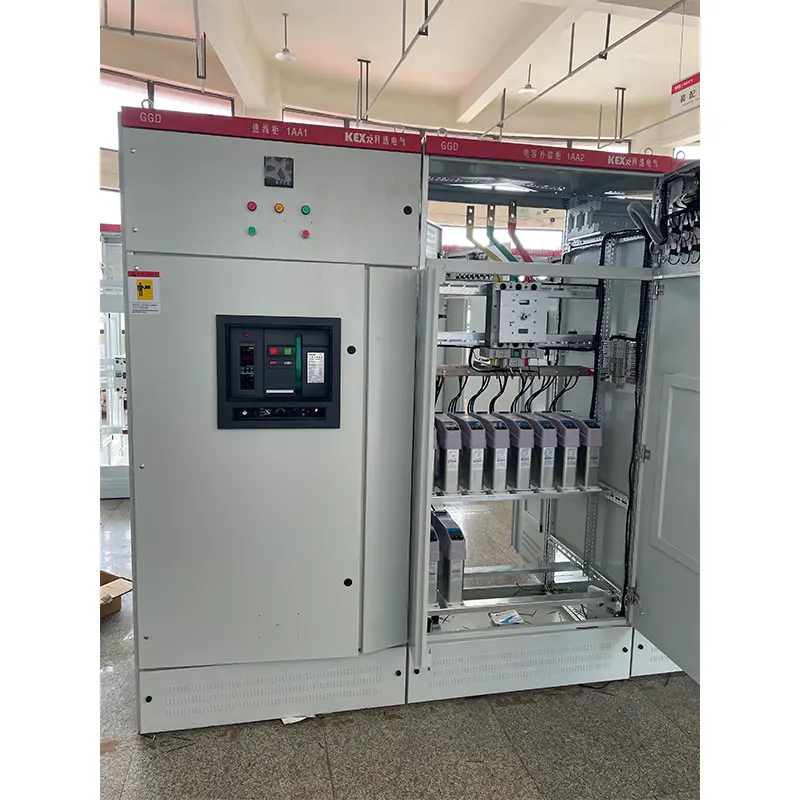

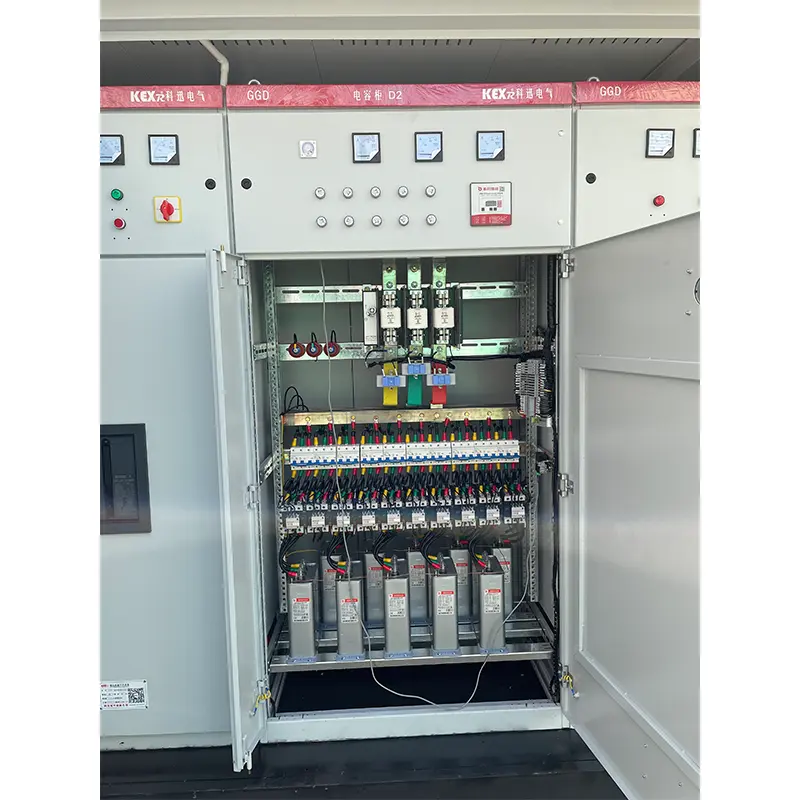

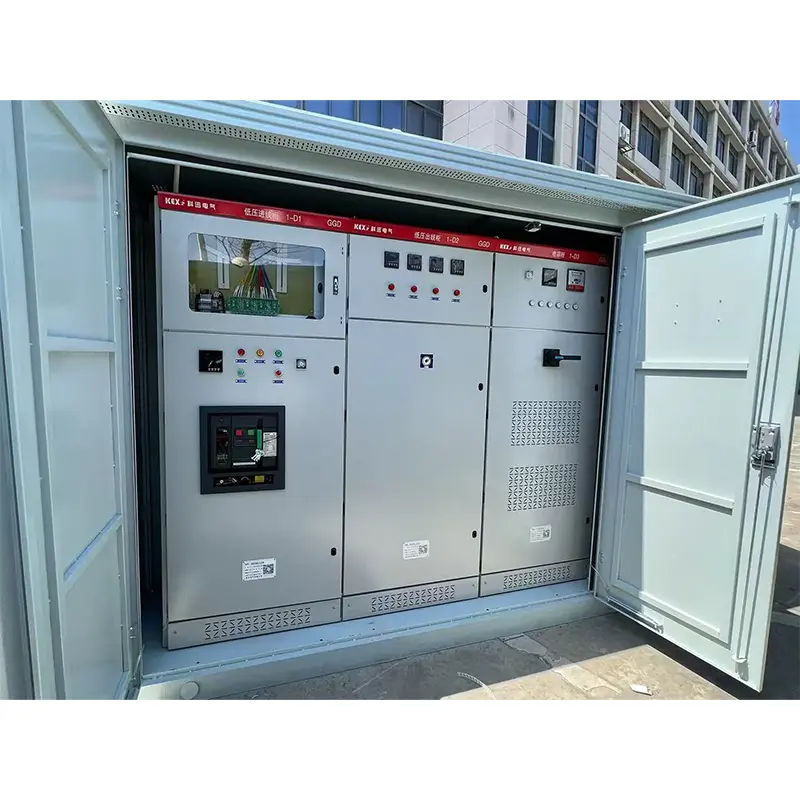

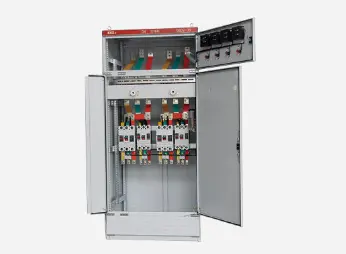

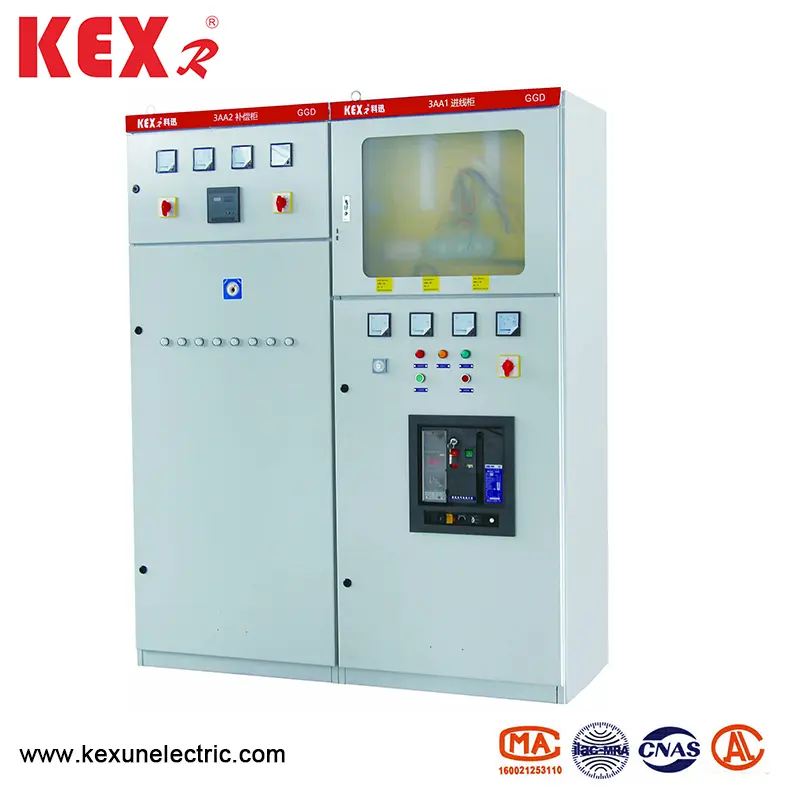

ACE de distribuição de baixa tensão CA

● Usando as condições do tipo de distribuição de baixa tensão do tipo GGD CA

▶ A temperatura do ar ambiente não deve ser superior a +40 ℃ ou inferior a -5 ℃, e a temperatura média dentro de 24h não deve ser superior a +35 ℃

▶ A altitude da instalação e uso interno não deve exceder 2000m ；;

▶ A umidade relativa do ar circundante não deve exceder 50% na temperatura mais alta de +40 ℃, e uma temperatura relativa maior deve ser permitida a uma temperatura mais baixa (por exemplo, 90% a +20 ℃), considerando que a influência do orvalho suspeito pode ocasionalmente ocorrer devido a alterações de temperatura;

▶ Quando o equipamento é instalado, a inclinação com o plano vertical não deve exceder 5:

▶ O equipamento deve ser instalado em um local onde não há vibração e impacto violentos e onde não é suficiente para corroer os componentes elétricos;

Nota: Quando os usuários têm requisitos especiais, eles podem negociar com o fabricante.

● Parâmetros elétricos básicos

● Recurso de design

▶ O gabinete do tipo de distribuição de baixa tensão do tipo GGD está na forma de gabinete geral e a estrutura é montada por soldagem local com aço formado a frio de 8MF. As peças da estrutura e as peças de suporte especiais são fornecidas pelo fabricante de aço designado para garantir a precisão e a qualidade do gabinete. Os componentes do gabinete universal são projetados de acordo com o princípio modular, e existem 20 orifícios de montagem. O coeficiente universal é alto, o que pode fazer com que a fábrica realize a pré-produção, o que não apenas reduz o ciclo de fabricação, mas também melhora a eficiência do trabalho.

▶ O projeto do tipo de distribuição de baixa tensão do tipo GGD CA considera totalmente a dissipação de calor na operação do gabinete. Existem diferentes números de slots de resfriamento nas extremidades superior e inferior do gabinete. Quando os componentes elétricos no gabinete geram calor, o ar quente sobe e é descarregado através do slot superior, enquanto o ar frio é continuamente reabastecido no gabinete através do slot inferior, de modo que o gabinete selado forma um duto de ventilação natural de baixo para cima para obter o objetivo de resfriar.

▶ De acordo com os requisitos do design moderno de modelagem de produtos industriais, o tipo de distribuição de baixa tensão do tipo GGD AC adota o método da proporção de seção dourada para projetar a forma do gabinete e o tamanho da divisão de cada parte, o que torna o gabinete inteiro bonito e generoso.

▶ A porta do armário é conectada à estrutura por uma dobradiça rotativa, que é conveniente para instalação e desmontagem. Uma faixa de borracha em duas águas está incorporada na bainha da porta. Quando a porta é fechada, a tira entre a porta e a moldura possui um certo golpe de compressão, o que pode impedir que a porta colidisse diretamente com o gabinete e melhore o nível de proteção da porta.

▶ A porta do instrumento equipada com componentes elétricos é conectada à estrutura por vários fios de fios de cobre macios, e as peças de instalação no gabinete são conectadas à estrutura por parafusos serrilhados, para que todo o gabinete constitua um sistema completo de proteção de aterramento.

▶ A camada superior do gabinete é feita de assinatura de poliéster laranja, que tem forte adesão e boa textura. Todo o gabinete está em tom de sub-luz, o que evita o efeito deslumbrante e cria um ambiente visual confortável para o pessoal de plantão.

▶ A capa superior do gabinete pode ser removida quando necessário, o que é conveniente para a montagem e ajuste do barramento principal no local. Os quatro cantos da parte superior do gabinete estão equipados com anéis de elevação para levantamento e envio.

▶ O nível de proteção do gabinete é o IP30 e os usuários também podem escolher entre IP20 e IP40 de acordo com os requisitos do ambiente de uso.

● Instalação e uso

Depois que o produto chega ao local de recebimento, ele deve primeiro verificar se a embalagem está intacta e notificar os departamentos relevantes para encontrar os motivos no tempo em que os problemas são encontrados. Para produtos que não são instalados imediatamente, eles devem ser colocados em locais apropriados de acordo com as disposições das condições de uso normal.

◆ Instalação do produto

A instalação dos produtos deve ser realizada de acordo com o diagrama esquemático de instalação (consulte a figura anexada) e o aço e os parafusos básicos do canal devem ser fornecidos pelos usuários. Quando o barramento principal é instalado em uma linha inteira com revestimento de estanho, a superfície sobreposta deve ser reparada e nivelada, limpa, revestida com vaselina neutra ou tomada outras medidas e depois presa com parafusos.

◆ Os produtos devem ser inspecionados e testados para os seguintes itens após a instalação e antes de serem colocados em operação.

▶ Verifique se a tinta superior do gabinete caiu e se o gabinete está seco e limpo.

▶ Se o mecanismo operacional dos componentes elétricos é flexível e não deve haver uma força operacional de interrupção ou excesso.

▶ Se o aumento dos contatos principais e auxiliares dos principais aparelhos elétricos é confiável e precisa.

▶ Se a razão e a polaridade da indicação e transformador do instrumento estão corretas.

▶ Se a conexão do barramento é boa e se o isolamento suporta, as peças e acessórios de montagem são instalados de forma firme e confiável.

▶ Se o contato auxiliar atende aos requisitos, se a especificação do núcleo do fusível do fusível está correta, se o valor de configuração do relé atende aos requisitos de projeto e se a ação é confiável e precisa.

▶ Se o contato do circuito atende aos requisitos do diagrama esquemático elétrico.

▶ Se o sistema de circuito de proteção atende aos requisitos.

▶ Use um megohmímetro de 500 volts para medir o valor de resistência ao isolamento não inferior a 1 megohmmeter.

◆ Precauções para uso

(1). Este produto não está instalado contra a parede, operado de um lado (lado da frente) e mantido com portas duplas. Somente profissionais qualificados podem entrar ou abrir o canal de manutenção do produto e a porta do armário para operação, inspeção e manutenção.

(2). O interruptor do ar depois de muitas vezes fará o contato principal queimaduras locais e produzirá substâncias de carbono, aumentará a resistência ao contato, deve ser uma manutenção e reparo regular do interruptor de ar de acordo com suas instruções operacionais.

◆ Conjunto completo do produto

▶ Lista de embalagem

▶ Certificado de produto

▶ Instruções para uso

▶ Relatório de teste de fábrica

▶ Desenhos elétricos relevantes

▶ Chaves da porta do gabinete, alças de operação e peças de reposição especificadas no contrato.

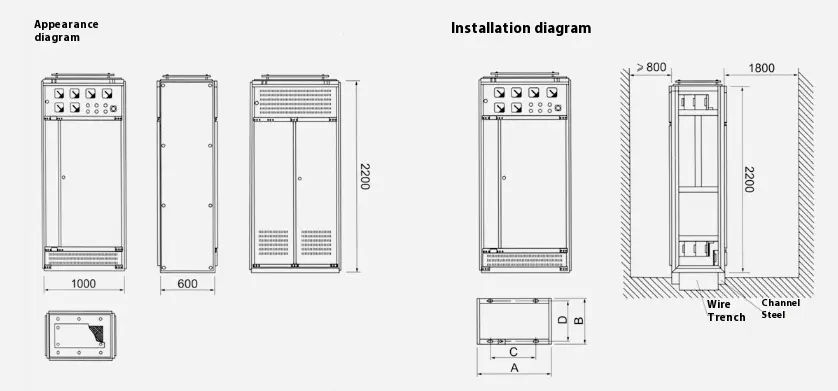

● Diagrama esquemático de contorno e instalação
