Por que cada vez mais clientes escolhem o C-GIS?

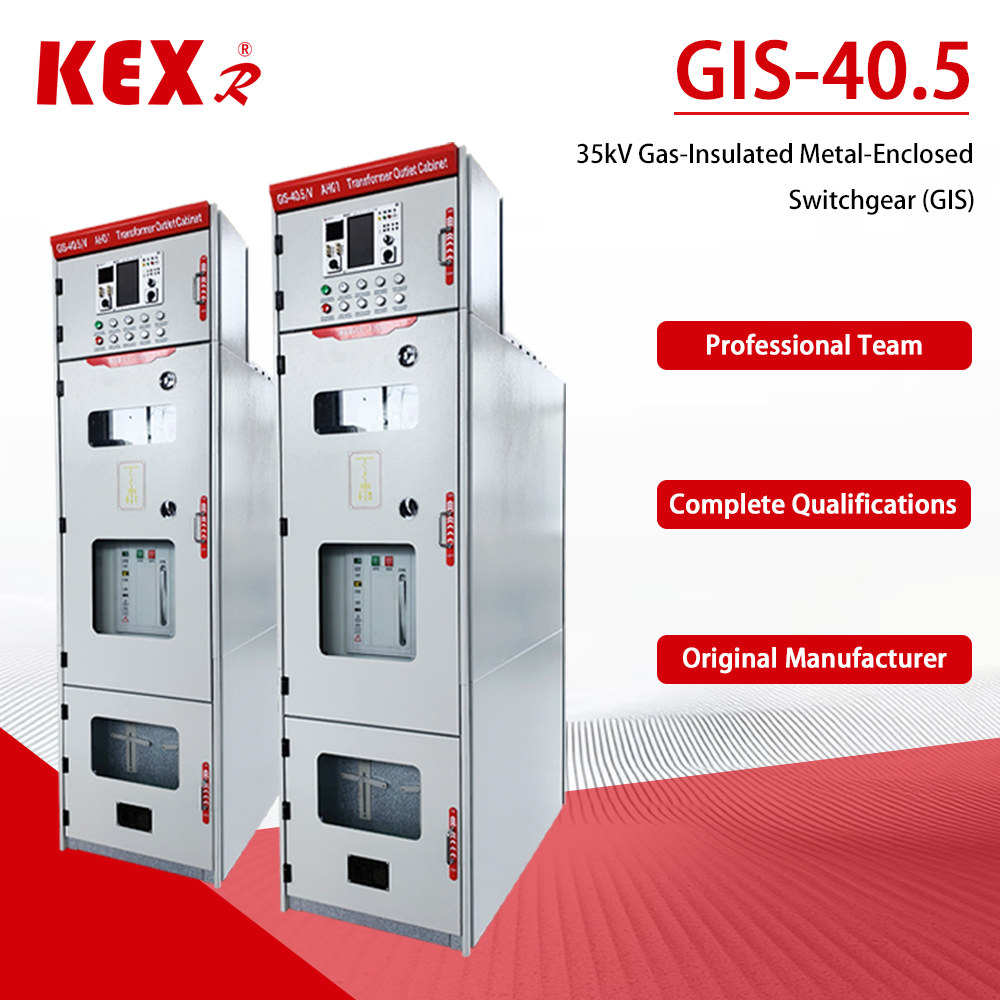

O que é C-GIS?

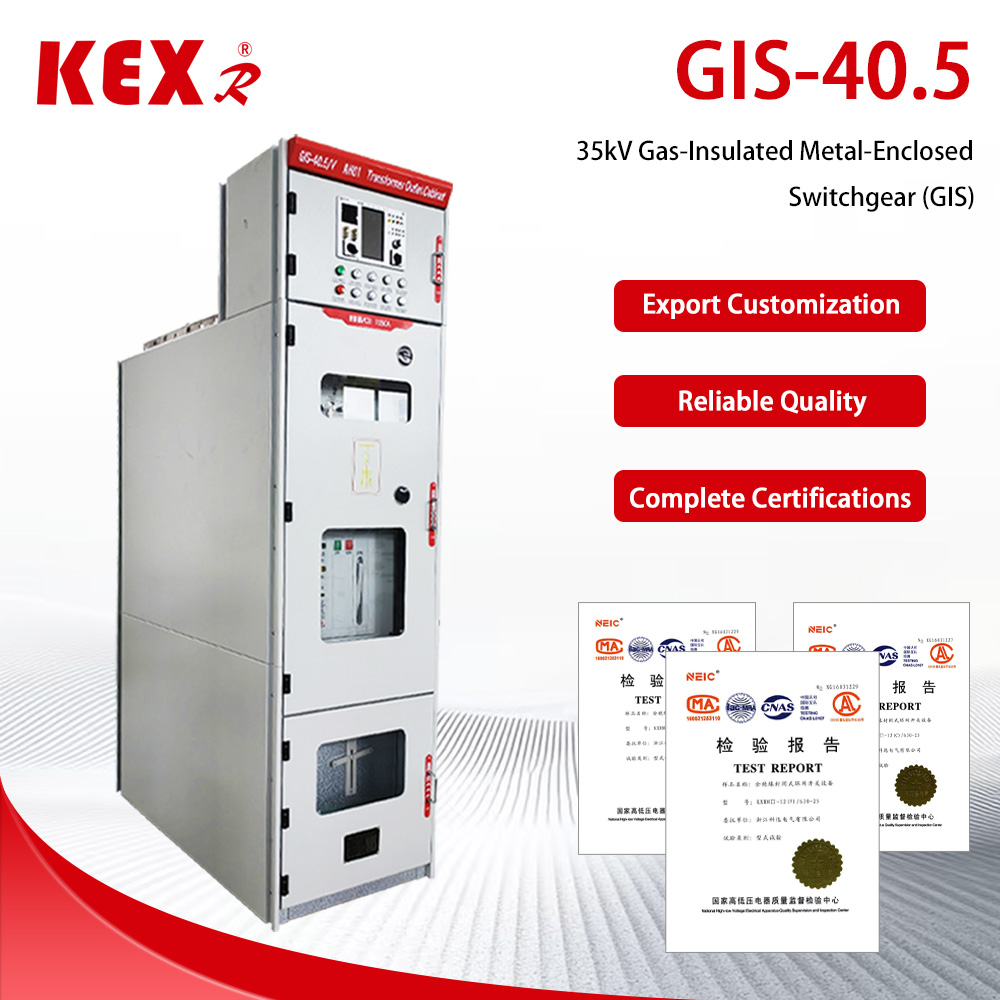

OGabinete C-GIS 40,5kV(comum em sistemas de 35kV) é uma extensão bem-sucedida da tecnologia GIS para o campo de média tensão. Seu conceito central de design é o seguinte:

1.Estrutura totalmente selada: todas as partes vivas de alta tensão são seladas em uma caixa de gás selada e soldada por placas de aço inoxidável, completamente isolada do ambiente externo.

2. Isolamento de gás: a caixa de gás é preenchida com gás isolante para substituir o ar como meio isolante. Gases isolantes comuns incluem:

3.SF (hexafluoreto de enxofre): o meio tradicional tradicional tem excelente desempenho de isolamento, mas enfrenta pressão ambiental devido ao seu alto efeito estufa.

4. Gás de proteção ambiental: Para cumprir a meta do “duplo carbono”, o mercado passou a adotar ar seco, nitrogênio (N) ou novos gases de proteção ambiental como alternativas para promover o desenvolvimento verde.

5. Disjuntor a vácuo: O disjuntor principal do quadro geralmente adota um disjuntor a vácuo para completar a conexão e desconexão do circuito.

6. Projeto modular: o produto é composto por vários módulos padrão (como módulo de disjuntor e módulo de barramento), que podem ser combinados de forma flexível em campo e facilmente expandidos.

Principais vantagens e cenários aplicáveis

Comparado com o tradicional (painel isolado a ar), o C-GIS de 40,5kV tem as seguintes vantagens notáveis, mas também precisa prestar atenção ao seu alto custo inicial:

1.Estrutura compacta, economizando espaço: como o desempenho do isolamento a gás é muito melhor que o do ar, o tamanho do gabinete é bastante reduzido. Comparado com o AIS da mesma especificação, a área ocupada pelo C-GIS pode ser reduzida em mais de 50% ou até 76%, o que é especialmente adequado para subestações urbanas com poucos recursos terrestres.

2. Forte adaptabilidade ambiental, segurança e confiabilidade: o design totalmente vedado permite resistir a ambientes agressivos, como alta altitude, umidade, névoa salina, poluição e condensação. As partes vivas não ficam expostas e a segurança é alta. Mesmo sob pressão manométrica zero (vazamento de gás), um certo nível de isolamento ainda pode ser mantido.

3.Basicamente livre de manutenção, reduzindo os custos de operação e manutenção: como os componentes principais são isolados do ambiente externo, eles basicamente não são afetados por poeira e umidade, atingindo o nível de necessidade básica de manutenção.

4.Maior investimento inicial: Devido ao uso de materiais e processos mais sofisticados (como aço inoxidável, soldagem robótica, detecção de vazamento de hélio, etc.), o custo inicial de aquisição do C-GIS é geralmente maior do que o AIS.

Com estas vantagens, o C-GIS é amplamente utilizado em novas estações de reforço de geração de energia (fotovoltaica, eólica), transformação de redes de distribuição urbana, trânsito ferroviário, edifícios altos, empresas industriais e mineiras, centros de dados e subestações em ambientes adversos (tais como grandes altitudes, áreas costeiras e zonas industriais de alta poluição).

Recursos estruturais e de design

Para garantir a segurança e confiabilidade dos equipamentos em todo o ciclo de vida (até 30 anos ou mais),40,5kV C-GIS tem as seguintes características em projeto estrutural e tecnologia de fabricação:

1. Proteção de alto nível: O nível de proteção da caixa de ar geralmente atinge IP67, que pode resistir à influência da imersão de curto prazo.

2. Processo de soldagem de precisão: a caixa de gás é geralmente feita de chapa de aço inoxidável 304 com espessura de 3mm, que é automaticamente soldada a laser por robôs para garantir a resistência e estanqueidade da solda.

3. Detecção rigorosa de vazamentos: após a fabricação, um detector de vazamento de espectrômetro de massa de hélio de alta precisão será usado para detecção para garantir que a taxa anual de vazamento de gás SF seja ≤0,1%, e alguns produtos de alta qualidade podem até atingir ≤0,01%.

4.Integração inteligente: Uma nova geração de gabinete GIS inteligente possui sensores integrados, como temperatura, descarga parcial, características mecânicas, etc., que suportam monitoramento de estado em tempo real, controle remoto e aviso prévio de falhas, e é uma parte importante da realização da rede inteligente.
