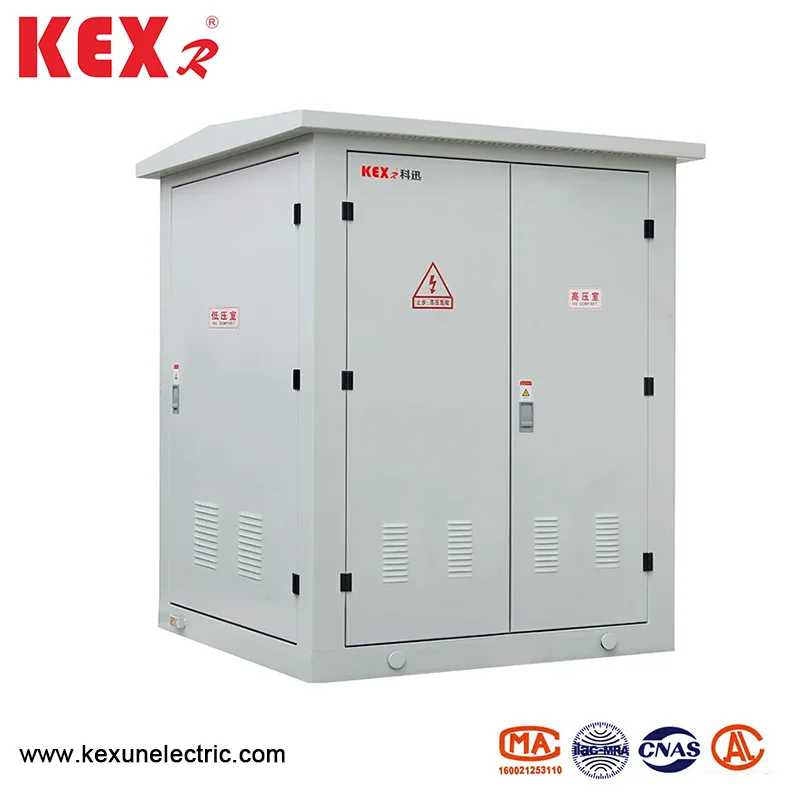

Subestação do tipo de caixa européia miniaturizada

◆ Estrutura geral

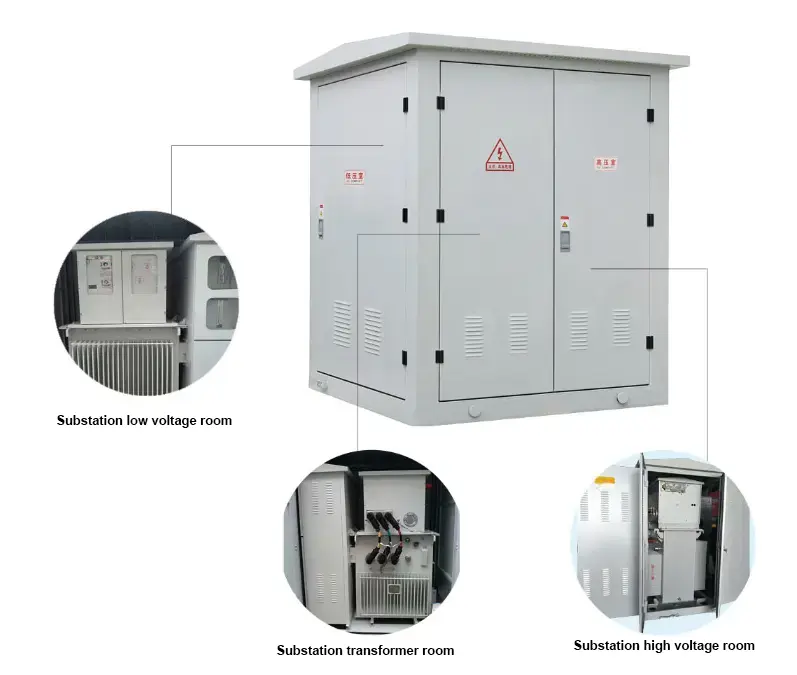

1. YB □ -12 A subestação do tipo de caixa européia miniaturizada é dividida principalmente em três partes: sala de interruptor de alta tensão, sala de transformador e sala de interruptor de baixa tensão, que podem ser transportados separadamente.

2. O produto adota um projeto exclusivo de dissipação de calor de grande ciclo para garantir o nível de aumento da temperatura do produto e a vedação separada entre os quartos não formará a troca de calor entre os quartos.

3. A concha do produto é feita de placa de aço inoxidável de alta qualidade. Todas as partes da estrutura da placa de aço foram submetidas a tratamento especial anticorrosão, e a estrutura da placa de aço inoxidável tem forte resistência à corrosão e boa resistência mecânica.

4. O produto pode ser instalado diretamente em ambientes fechados sem fundação adicional de construção, que economiza custo e espaço e é conveniente para instalar.

◆ Câmara de alta tensão

O painel de comutador SF6 cheia de gás desenvolvido de forma independente por nossa empresa é adotado para alta tensão, e todos os equipamentos de comutação e barramentos são selados em uma caixa de aço inoxidável fechada sem corpo carregado exposto do lado de fora. Operação segura e alta confiabilidade; Design totalmente modular, todos os módulos podem realizar o modo de conexão da saída lateral e a expansão superior de acordo com os requisitos de consumo de energia e atender às necessidades do esquema de fonte de alimentação na extensão máxima.

◆ Câmara de baixa tensão

As linhas de entrada e saída do lado de baixa tensão são todas feitas de novos disjuntores de caixa moldada, que são pequenos em tamanho, livres de arco e fáceis de substituir. Controlador de proteção abrangente inteligente multifuncional e novo dispositivo de compensação de energia reativa integrada.

◆ Câmara do transformador

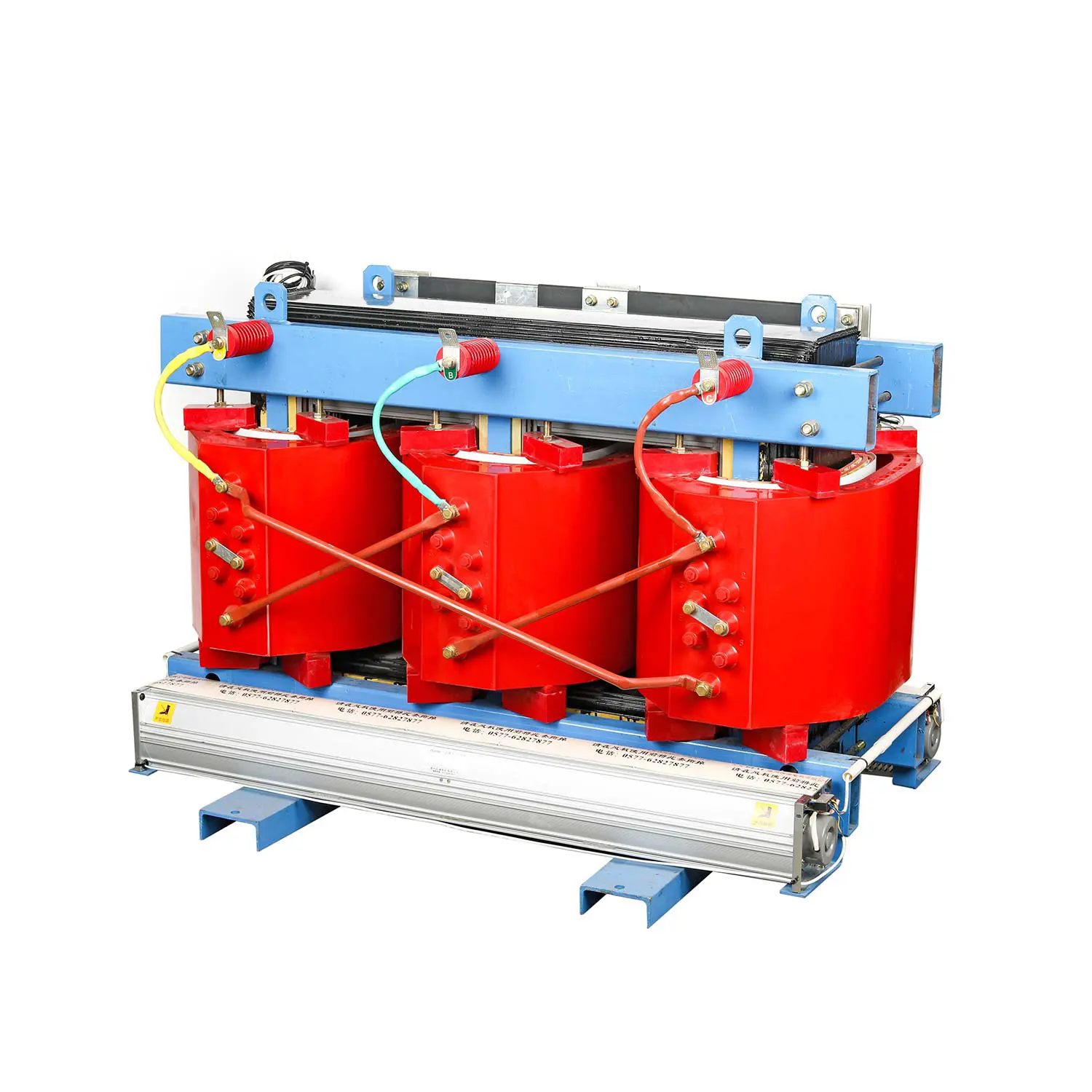

O transformador é totalmente isolado com resina epóxi, e o nível de isolamento e resistência ao calor é F, e o transformador não possui materiais de apoio à combustão e não produzem gás ou outros produtos intermediários que não são propícios ao meio ambiente durante a operação, por isso possui as características de boa retardância da chama, proteção ambiental e salvamento de energia.

◆ Link interno

O transformador de tensão e o comutador sólido chinês são conectados pelos sólidos acessórios de cabo isolados da empresa, que são completamente isolados e seguros e confiáveis

● Função e características

A câmara de alta tensão da subestação de caixas européias miniaturizadas é composta de interruptor de alta tensão, fusível de alta tensão e raio de raio, o que pode interromper a transmissão de energia e ter sobrecarga e proteção de curto -circuito ao mesmo tempo. A câmara de baixa tensão é composta de interruptor de ar de baixa tensão, transformador de corrente, amperímetro e voltímetro. A subestação de caixas européias miniaturizadas adota a tecnologia de processamento líder e possui boa resistência à corrosão e resistência ao desgaste. Suas vantagens são combinação flexível, transporte conveniente, instalação e construção, baixo custo, sem poluição e operação segura e confiável. Ao mesmo tempo, a subestação de caixas européias miniaturizadas é um dispositivo com alto grau de automação e é projetado de forma inteligente, que pode proteger completamente todas as peças e atender às necessidades de desacordo. De um modo geral, a subestação de caixas européias miniaturizadas é o tipo de transformador de caixa que salva o investimento e obtém o efeito mais rápido.

● A câmara de alta tensão

A câmara de alta tensão é geralmente protegida por uma combinação de interruptor de carga e fusível. Após uma fase do fusível ser soprada, as viagens de ligação trifásicas. Os interruptores de carga estão disponíveis no tipo de ar comprimido, tipo de vácuo, tipo hexafluoreto de enxofre, etc., que pode distribuir o mecanismo operacional e realizar a atualização automática; O fusível é um fusível de alta tensão com um atacante, que possui ação confiável e grande capacidade de ruptura. Veja a tabela abaixo para os principais parâmetros técnicos. Para transformadores acima de 800KVA, os disjuntores a vácuo, como Zn12, Zn28 e VS1, podem ser selecionados para proteção.

● A câmara de baixa tensão

O lado principal do interruptor da câmara de baixa tensão adota o disjuntor universal ou inteligente, que pode proteger seletivamente o circuito; O interruptor de saída adota um novo tipo de interruptor de concha de plástico, que é de tamanho pequeno e curto em arco, até 30 circuitos; Existem modos de comutação de contatores e sem contato para os usuários escolherem.

● O transformador

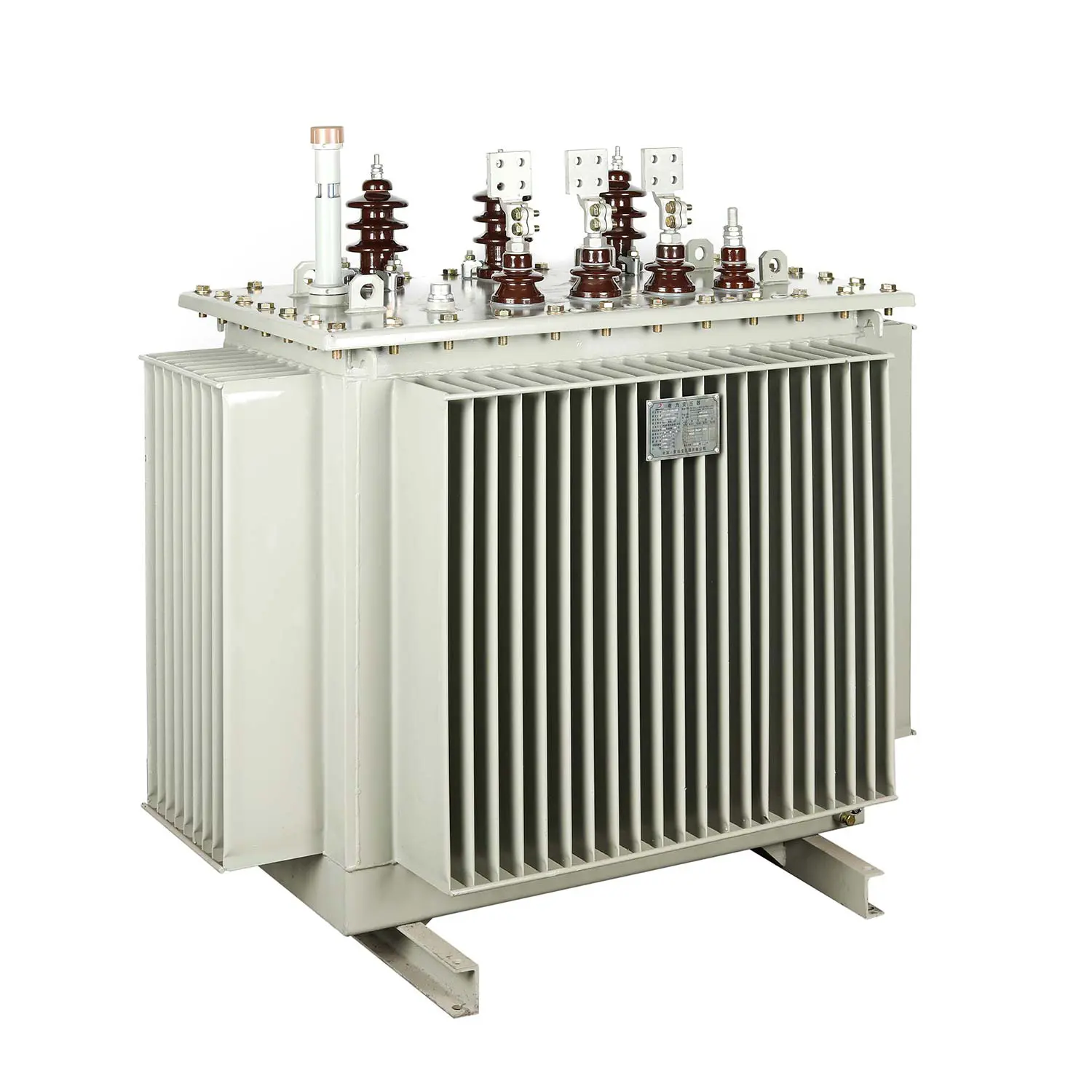

YB □ -12 Subestação do tipo de caixa européia miniaturizada Escolha transformadores de baixa perda, imersas de óleo, S9, S10 e S11, totalmente selados, ou escolha isolada de resina ou nomex, isolada por papel ambiental, favorável ao meio do tipo seco.

● Tabelas de parâmetro de desempenho

◆ Parâmetros técnicos da chave de carga

◆ Parâmetros técnicos de fusível de alta tensão

◆ Parâmetros técnicos do disjuntor de circuito de baixa tensão

● Condições ambientais de uso

◆ Altitude: a subestação do tipo de caixa européia miniaturizada deve ser usada dentro de 4000m

◆ Temperatura: -25 ~ 40 ℃

◆ Umidade relativa: a média diária não é superior a 95%e a média mensal não é superior a 90%;

◆ Local de instalação: sem incêndio, perigo de explosão, poeira condutora, gás corrosivo químico e vibração violenta. Se as condições acima forem excedidas, os usuários poderão consultar nossa empresa.

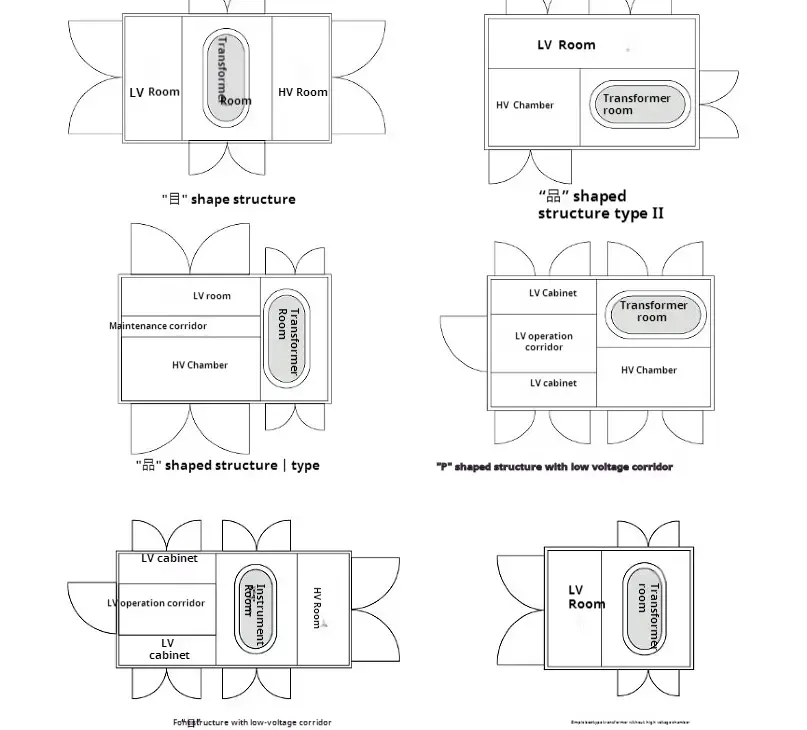

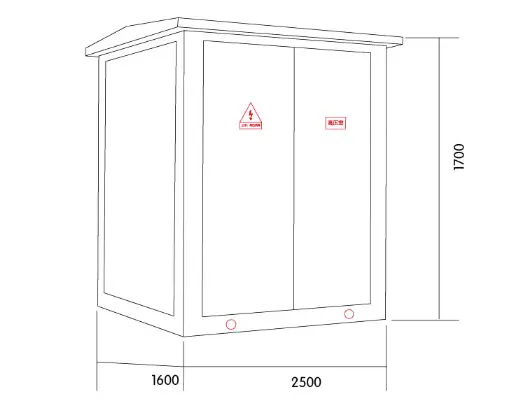

● Diagrama de dimensão do layout

● Por que escolher Kexr?

◆ Vantagens do produto: Nossa subestação do tipo de caixa européia miniaturizada tem muitas patentes e passou várias certificações (ISO9001,3C, etc.) ， Excelente qualidade do produto é a base de nossa posição.

◆ Vantagens de preço: Do ​​ponto de vista do cliente, a Kexr acredita que pequenos lucros, mas a rápida rotatividade pode fazer com que as empresas sobrevivam por mais tempo.

◆ Vantagens de garantia da qualidade: fornecemos uma garantia de 12 a 24 meses para a maioria dos produtos Kexr, que excede a da maioria de nossos pares.

◆ Esquema de personalização exclusiva: considerando as necessidades individuais dos clientes, podemos produzir produtos personalizados para atender a diferentes cenários de uso.
