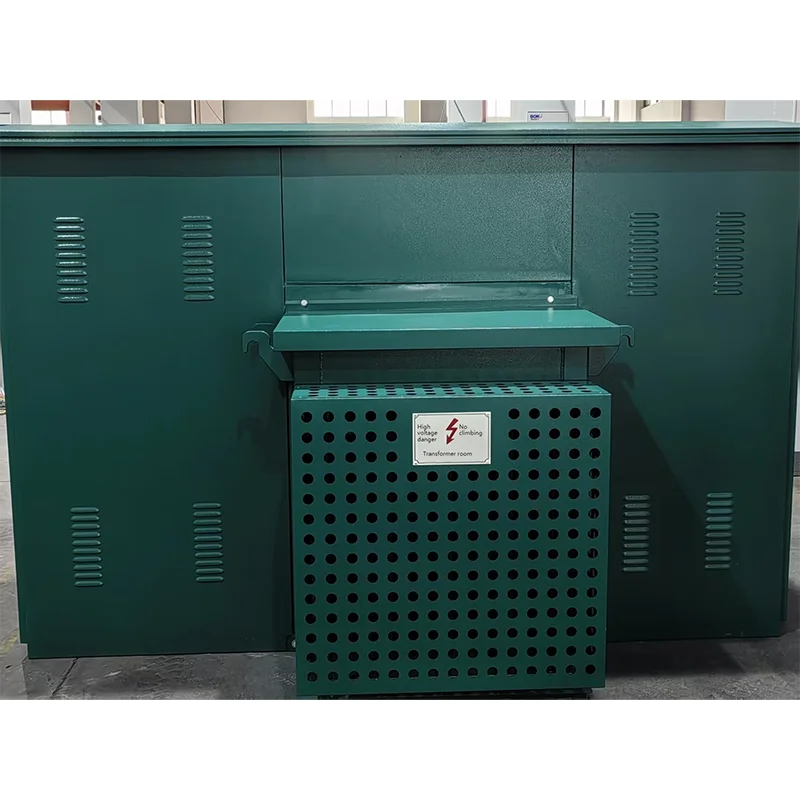

Subestação do tipo de caixa americana pré-instalada

● Características da estrutura do produto

◆ A subestação do tipo caixa americana ZBW-12 possui estrutura compacta e pequeno volume, que é apenas cerca de 1/3 ~ 1,5 do transformador de caixas europeias domésticas com a mesma capacidade, reduzindo bastante o espaço.

◆ A subestação adota uma estrutura totalmente selada e totalmente isolada, sem distância do isolamento, e protege com segurança a segurança pessoal.

◆ A fiação de alta tensão pode ser usada para rede de anel e terminal, com modo de fonte de alimentação flexível e alta confiabilidade.

◆ Excelente desempenho do transformador: baixa perda, baixo ruído e baixo aumento de temperatura; Capacidade de sobrecarga forte, resistência ao curto circuito e resistência ao impacto.

◆ Atenda a todos os tipos de requisitos de alimentação de baixa tensão, que podem ser selecionados de acordo com o esquema ou projetados por você mesmo.

● Tabela de parâmetros técnicos

● Fusível

O lado de alta tensão da subestação do tipo de caixa americana pré-instalada é fornecida com proteção de alcance total pela conexão em série de fusíveis de proteção de backup e fusível de plug-in, que é simples em princípio, econômico e confiável; O fusível de proteção de backup é um fusível limitador de alta tensão imersa de óleo com grande capacidade de ruptura. Somente quando o transformador falha internamente, o fusível do plug-in está equipado com um fusível sensível ao duplo, que pode fornecer dupla proteção de corrente e temperatura. Depois que o fusível sensível à dupla é soprado, o núcleo do fusível pode ser facilmente substituído no local.

● Estrutura e sequência de operação

1. O layout

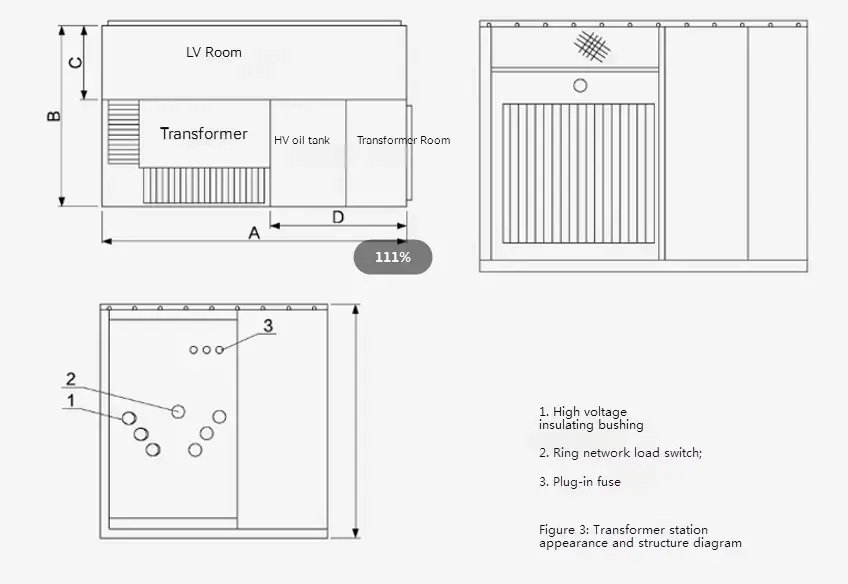

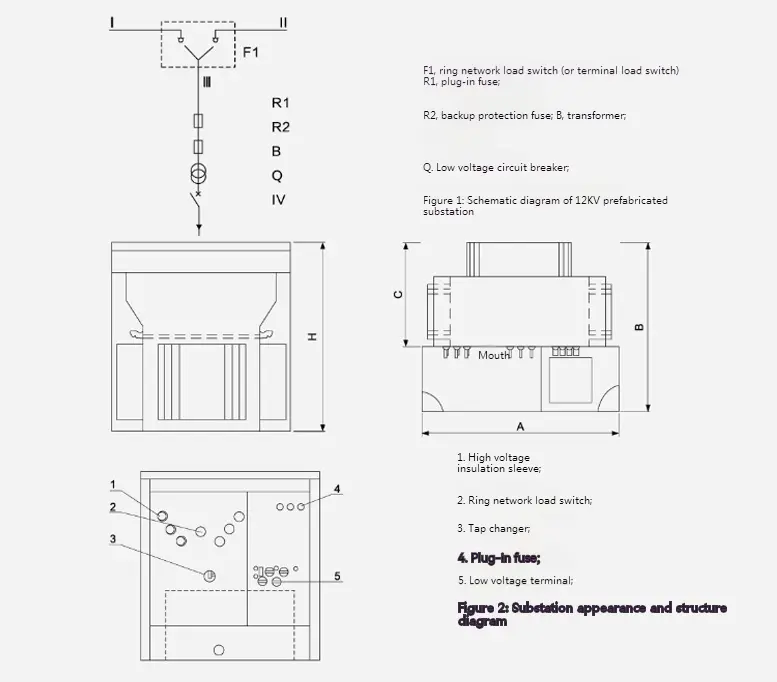

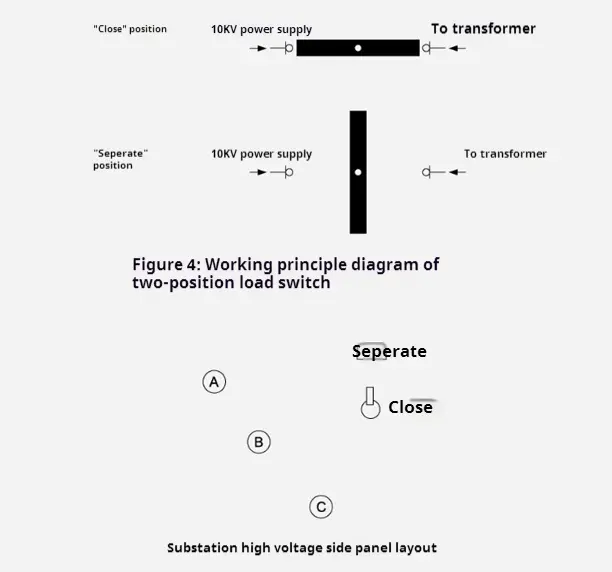

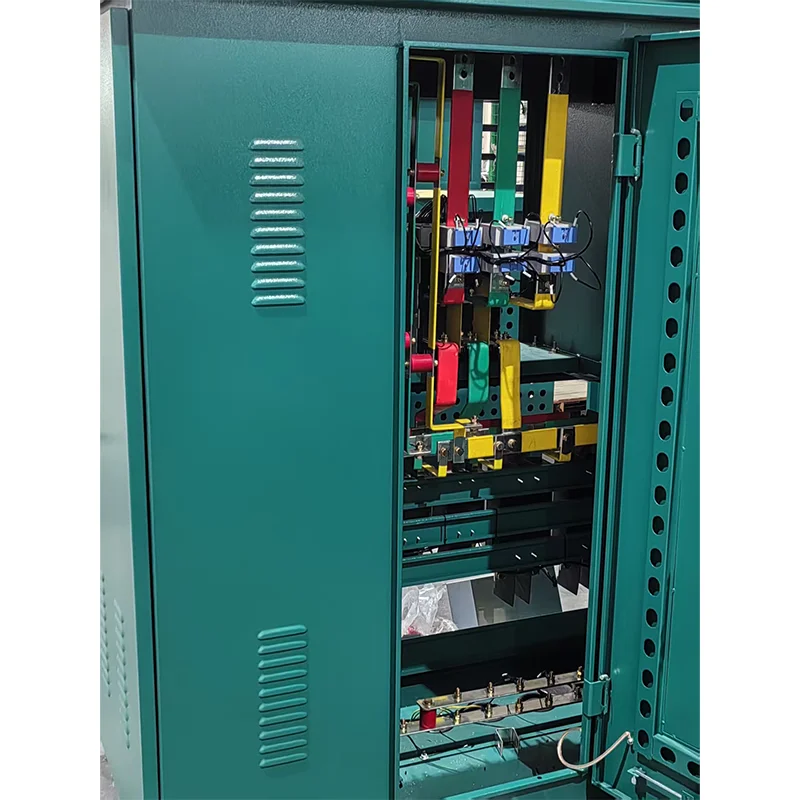

Para a forma e a estrutura da subestação do tipo caixa americana de 10kV ZBW-12, veja a Figura 2 e a Figura 3. O tanque de óleo é dividido em duas partes: a parte superior é o tanque de óleo de alta tensão e a parte inferior é o tanque de óleo do transformador. As duas peças são conectadas eletricamente apenas, mas o óleo é bloqueado. O diagrama esquemático é mostrado na Figura 1, na qual as linhas "i" e "i" são alimentares de rede de loop, "LL" ramificações são ramificações de transformador e "V" é saída de baixa tensão. A subestação pode ser usada no sistema de fonte de alimentação da rede de anel e no sistema de terminais, e a conversão é muito conveniente. A alimentação da linha e a ramificação "Lⅲ" são alternadas com a chave de carga da rede de anel. Ao mesmo tempo, o terminal de entrada do lado de alta tensão do transformador está equipado com fusíveis de proteção de backup e fusíveis de plug-in para proteger a falha de curto-circuito e a sobrecarga e a proteção da ramificação. Ao mesmo tempo, os dispositivos de exibição de alta tensão e os prisioneiros de raios também podem ser instalados. A extremidade de baixa tensão do transformador é emitida após passar por um medidor e um disjuntor de baixa tensão.

Dimensões e peso

2. O transformador

A subestação do tipo de caixa americana pré-instalada Kexr adota os novos transformadores inundados de óleo de três fases da série S9 e S11 têm as vantagens de baixa perda de sem carga, aumento de baixa temperatura, baixo ruído e baixa altura. A perda de sem carga e a perda de carga do transformador são inferiores às do transformador S9 original, atingindo o nível avançado doméstico no momento. O transformador é de estrutura totalmente selada, que isola efetivamente a degradação da poluição e do isolamento do ar causada pela umidade. Uma almofada de ar de 40 a 90 mm é deixada na parte superior do tanque de óleo, que pode desempenhar o papel da dissipação de calor e resfriamento junto com as ondulações da concha do tanque de óleo e pode efetivamente reduzir a pressão interna.

Dimensões e peso

3. Fusível de proteção de backup

Ele é conectado em série com o fusível do plug-in na filial do transformador (consulte R1 e R2 na Figura 2) para formar um fusível de proteção de gama total. Ele só sopra quando há uma falha de curto-circuito dentro da subestação, portanto a probabilidade de soprar é muito baixa. Ele está instalado no tanque de óleo superior e o tanque de óleo precisa ser aberto para ser atualizado.

4. Fusível plug-in

◆ Seu núcleo de fusão possui dupla sensibilidade (temperatura e corrente), ou seja, derrete quando o lado da carga falha (sobrecarga ou temperatura excessiva). O fusível de plug-in e o fusível de proteção de backup são usados ​​em série, que podem proteger todo o alcance da corrente pequena (várias vezes em) a uma corrente grande (várias dezenas de quiloamperes), e a corrente de quebra máxima é 50ka.

◆ A correspondência razoável do fusível de backup e do plug-in afeta diretamente o desempenho de toda a subestação. Consulte a tabela a seguir para uma parte das diretrizes de seleção de fusíveis na subestação do tipo de caixa americana pré-instalada de 10kV apenas para referência. Nota: Não é adequado para outros tipos de subestações.

● Dimensão de contorno da subestação do tipo American Box pré-instalado
