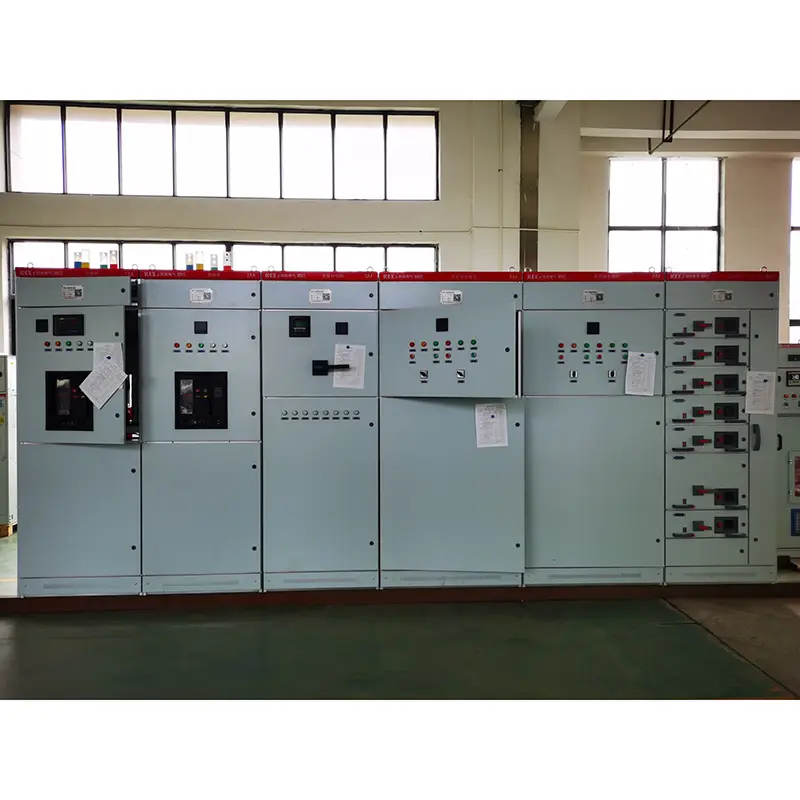

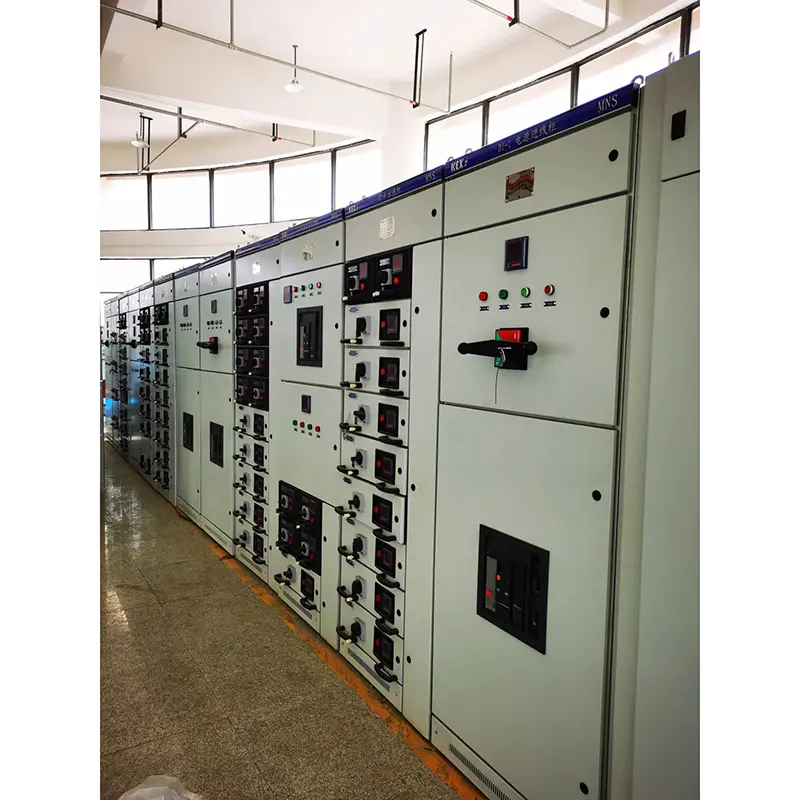

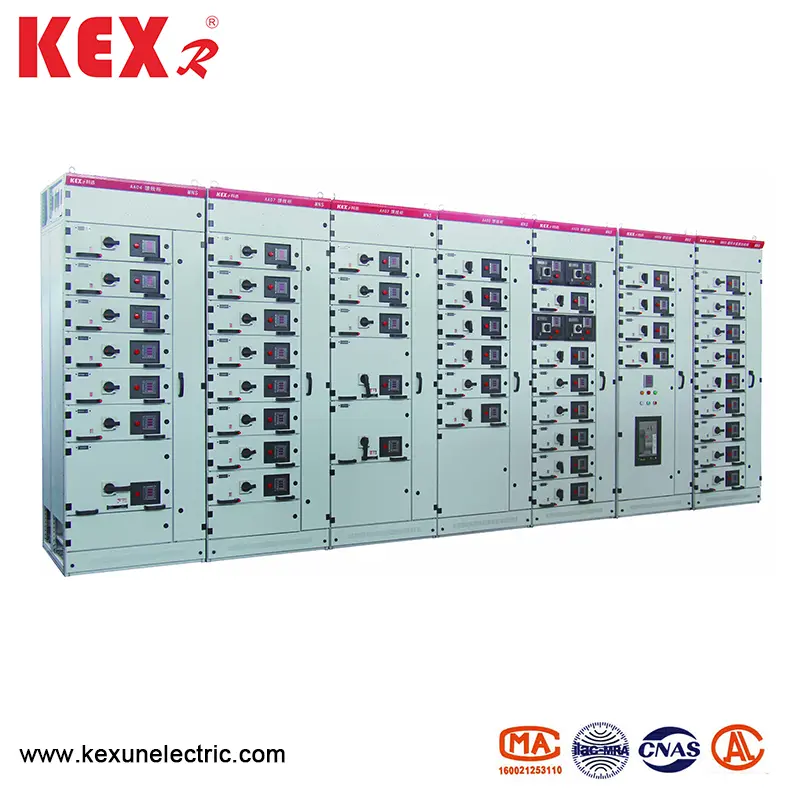

Gabinete de distribuição de energia de baixa tensão

● Padrões

O gabinete de distribuição de energia de baixa tensão do MNS em conformidade com os padrões profissionais nacionais do GB7251.1 Gearge de baixa tensão e o painel de retirada de baixa tensão e os padrões profissionais internacionais como o IEC439-1.VDE0660 Part V.

● MNS TIPE o gabinete de distribuição de energia de baixa tensão usando condições

▶ Temperatura ambiente ： -5 ~ 40 ℃ ， 24h média menor que 35 ℃

▶ Condições atmosféricas: O ar está limpo e a umidade relativa não deve exceder 50% na temperatura mais alta de +40 ℃. Em temperaturas mais baixas, é permitida uma umidade relativa mais alta, por exemplo, 90% a +20 ℃, mas as alterações de temperatura devem ser levadas em consideração e a condensação pode ocasionalmente ocorrer.

▶ Altitude: menos de 1000m, o gabinete de distribuição de potência de baixa tensão de MNS é adequado para transporte e armazenamento nas seguintes temperaturas: -25 ℃ a +55 ℃ e pode atingir +70 ℃ dentro de 24h em pouco tempo. Sob essas temperaturas extremas, o dispositivo não deve ser danificado irretavelmente, e deve funcionar normalmente.

▶ Se as condições acima não puderem ser atendidas, elas serão liquidadas por meio de consulta entre o usuário e o kexun.

▶ Quando este dispositivo for usado em plataformas de perfuração e produção de petróleo offshore e usinas nucleares, um acordo técnico deve ser assinado separadamente.

● Parâmetros técnicos básicos do MNS TIPE

◆ Desempenho elétrico

◆ Grau de IP

Cumprir os padrões IEC529 e DIN40050. O IP30 protege os sólidos maiores que φ2,5 mm, o IP40 protege os sólidos maiores que φ 41,0 mm, e o IP54 protege contra poeira e respingo em qualquer direção (consulte o fabricante ao solicitar o nível de proteção IP54).

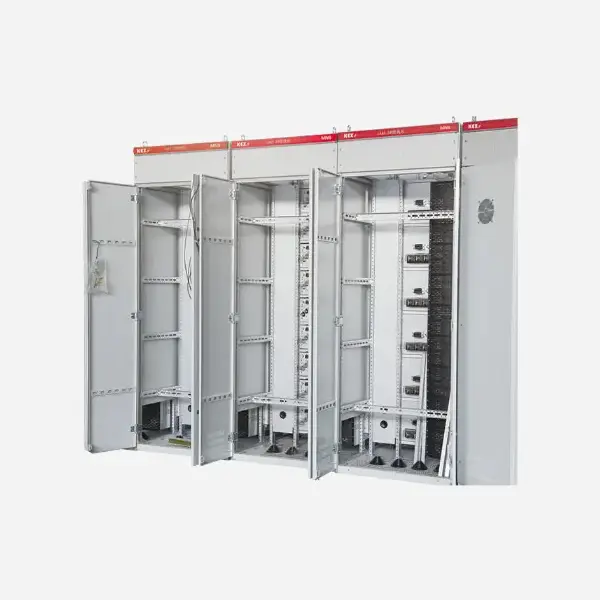

◆ Estrutura do gabinete

A estrutura básica do gabinete de distribuição de energia de baixa tensão é composta por perfis em forma de C. A seção C é formada por placa de aço dobrada com E = 25mm como o orifício de montagem do módulo. Todos os armários e partições internos são galvanizados e purificados. Ao redor dos painéis da porta, os painéis laterais são feitos de pulverização eletrostática de alta tensão. Veja a figura abaixo para a estrutura básica do gabinete.

◆ Tipo de gabinete de comutação

1. Distância entre os centros de distribuição de energia (PC1: EMAX, MT, 3WN, AH, ME Série Os disjuntores da série podem ser usados.

2. Gabinete do centro do controle do motor (MCC): é montado por gavetas grandes e pequenas e a chave principal de cada loop adota o disjuntor de caixa plástica de alta quebra ou interruptor de carga rotativa com fusível. Gabinete de compensação automático de fator de potência (com dispositivos manuais, automáticos e remotos de compensação do fator de potência)

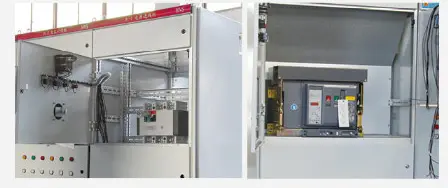

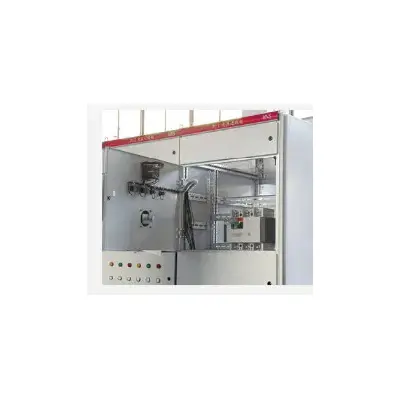

◆ Um gabinete do centro de distribuição de energia (PC)

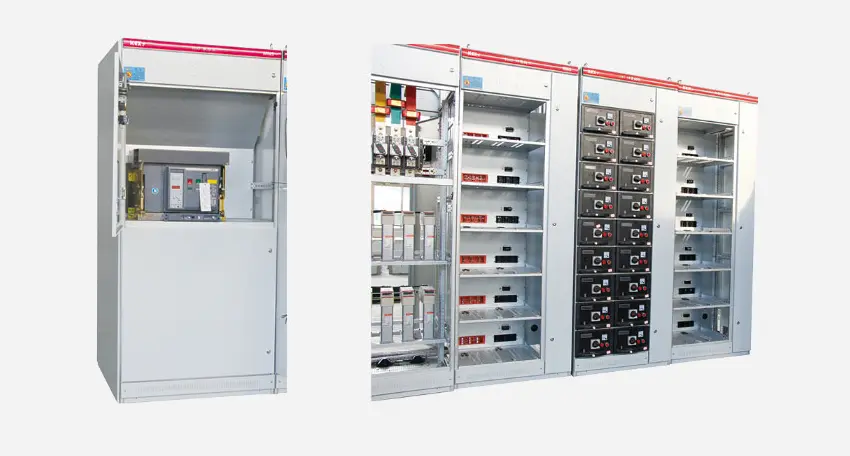

◆ B Centro de Controle do Motor (MCC) Gabinete

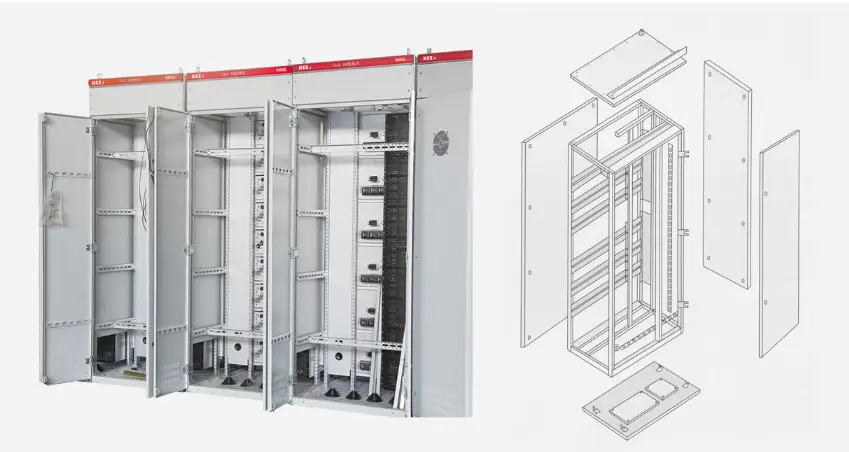

◆ Estrutura do quadro do gabinete composta por perfis em forma de C

◆ Diagrama esquemático do gabinete de distribuição de energia de baixa tensão do tipo MNS

● Design de partição do gabinete

◆ Centro de distribuição de energia (PC)

(1) o gabinete do PC é dividido em três compartimentos; Compartimento de ônibus horizontal: na parte de trás do gabinete; Compartimento da Unidade Funcional: na parte superior da parte superior do gabinete ou no lado esquerdo da frente do gabinete;

(2) Medidas de segmentação: O compartimento de barramento horizontal e o compartimento da unidade funcional são separados por placas de aço. O compartimento do loop de controle é separado do compartimento da unidade funcional por uma tampa plástica de éter de polifenileno retardador de chama.

(3) O disjuntor do quadro instalado no gabinete pode ser operado manualmente fora do gabinete no estado fechado. Observe o estado de abertura e fechamento do disjuntor e julgue se o disjuntor está na posição de teste ou na posição de trabalho de acordo com a relação de posição entre o mecanismo operacional e a porta.

(4) Uma estrutura de separação é projetada entre o circuito principal e o circuito auxiliar. As unidades elétricas auxiliares que consistem em medidores, luzes de sinal e botões estão todos instalados na placa plástica, e a tampa feita de plástico de espuma de poliuretano retardador de chama é separada do circuito principal atrás da placa.

◆ Centro de controle do motor de extração e pequeno centro de distribuição de energia de corrente (MCC)

O gabinete MCC do tipo gaveta é dividido em três compartimentos, a saber, o compartimento de barramento horizontal atrás do gabinete, o compartimento da unidade funcional à esquerda na frente do gabinete e o compartimento de cabo à direita na frente do gabinete. O compartimento de barramento horizontal e o compartimento da unidade funcional são separados por placas funcionais feitas de plásticos espumados retardantes da chama, e o compartimento do cabo é separado do compartimento de barramento horizontal e do compartimento da unidade funcional por placas de aço. MCCI Motor Control Center) As gavetas são divididas nos cinco tipos a seguir: 8e/4: altura 200 × largura 150 × profundidade 400 mm. 8e/2: altura 200 × largura 300x profundidade 400 mm. 8e: altura 200 × largura 600 × profundidade 400 mm. 16e: altura 400 × largura 600 × profundidade 400 mm. 24e: altura 600 × largura 600 × profundidade 400 mm.

◆ Estrutura do gabinete do interruptor traseiro

Para reduzir a largura do arranjo do gabinete do interruptor, o barramento principal do gabinete do interruptor é instalado horizontalmente na parte superior do gabinete do interruptor, e a metade traseira do gabinete é uma sala de cabos, onde os cabos de entrada e saída estão conectados. A frente do gabinete do interruptor é a sala de dispositivos, onde as unidades funcionais da área de chave estão instaladas. Neste sistema, a sala de cabos na lateral do gabinete do interruptor é movida para o gabinete traseiro, o que reduz bastante a largura do arranjo do gabinete para atender ainda mais aos requisitos do layout espacial da subestação.

O gabinete alimentador tem 600 mm de largura e 1000/1200 mm de profundidade, com uma sala de ônibus principal independente na parte superior, que é isolada da sala de dispositivos. A altura efetiva da instalação da câmara do dispositivo frontal é 72e (E = 25mm), que é separada da câmara do cabo traseiro pela placa multifuncional, fazendo pleno uso do espaço de instalação do gabinete do comutador, com estrutura compacta e configuração flexível da unidade. A sala de cabos na parte de trás tem uma porta, que é conveniente para instalação e manutenção. A largura do gabinete de entrada é determinada de acordo com a corrente do quadro da unidade de entrada. A largura recomendada é de 400/600/800/1000mm e a profundidade do gabinete é de 1000 mm.

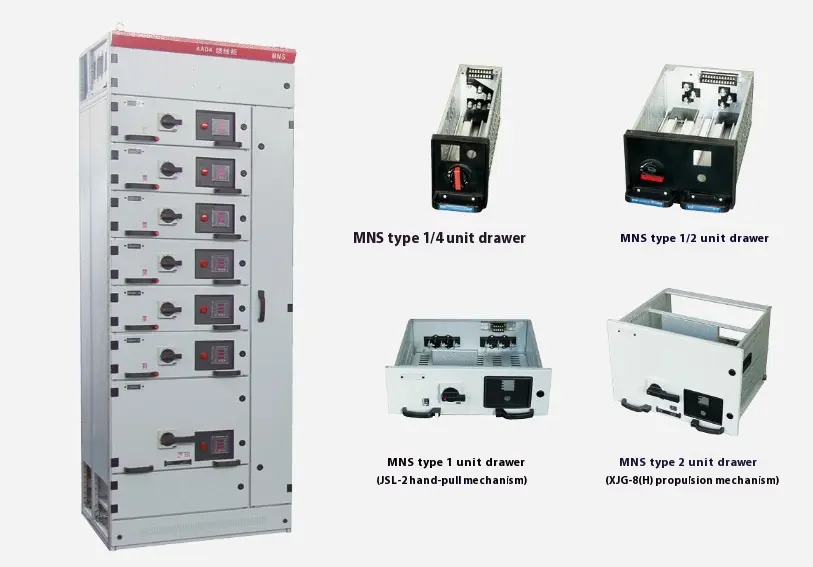

● Tipo de gaveta

(1) 8E/4: Monte 4 unidades de gavetas no espaço de altura 8E.

(2) .8e/2: Monte 2 unidades de gavetas no espaço de altura 8E.

(3) 8e: Monte uma unidade de gaveta no espaço de altura 8E.

(4) 16e: Monte uma unidade de gaveta a uma altura de 16e (400 mm).

(5) 24E: Monte uma unidade de gaveta a uma altura de 24e (600 mm). Cinco tipos de unidades de gavetas podem ser montados isoladamente em um gabinete e também podem ser usados ​​para montagem mista. Veja a tabela abaixo para obter o número máximo de unidades de gavetas que podem ser acomodadas em um gabinete para montagem única.

◆ Intertravamento elétrico e mecânico de gavetas

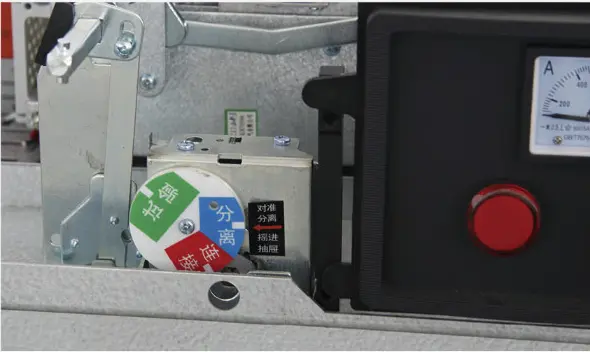

A unidade de gavetas possui uma posição de intertravamento mecânica confiável, controlada pela alça operacional e possui posições óbvias e precisas de fechamento, teste, desenho e isolamento. Veja a figura para a função do mecanismo operacional. Para fortalecer as precauções de segurança, os cadeados podem ser adicionados após a posição da alça de operação e até três bloqueios podem ser adicionados, conforme mostrado na figura esquerda. Depois que a unidade da gaveta estiver em vigor, ela deve agir de acordo com a função de operação e a posição listada na Figura 4 e Figura 5; caso contrário, prejudicará facilmente as peças estruturais; portanto, preste atenção ao usá -la.

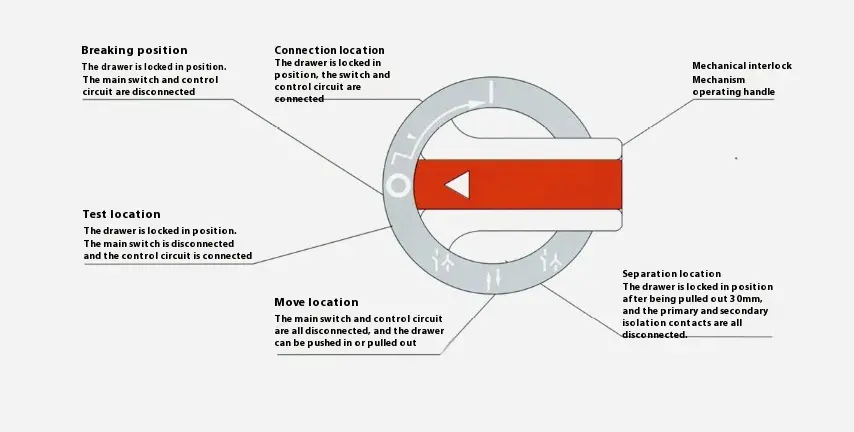

◆ 8e/4 e 8e/2 opera a função de comutação

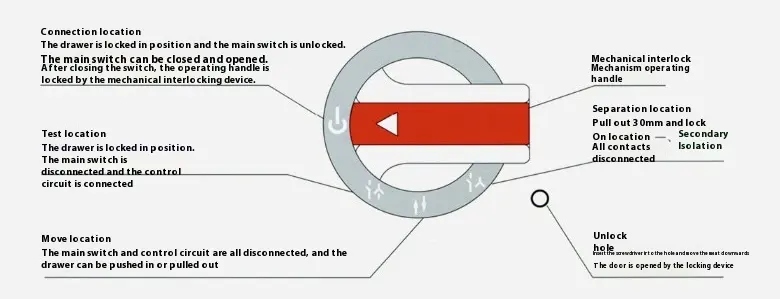

◆ 8eand 16e, 24e opera a função de comutação

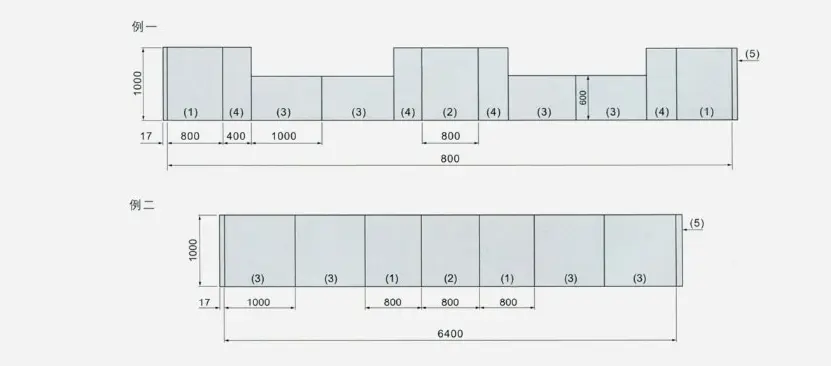

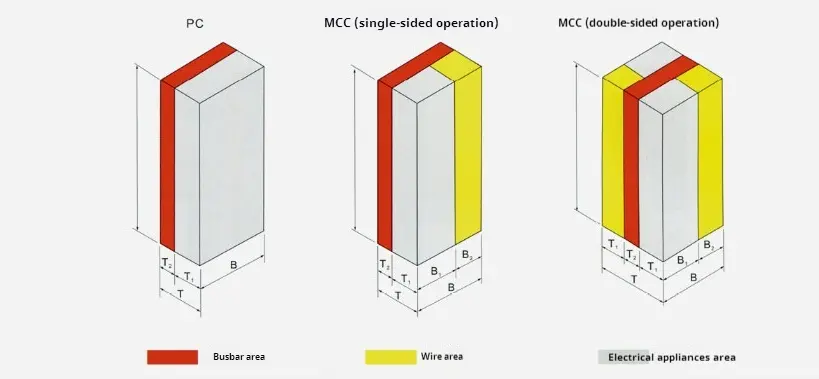

◆ Diagrama esquemático do modo de combinação

● Instalação, uso e manutenção

1. Quando o dispositivo chega ao destino, verifique primeiro se a caixa de embalagem está concluída. Se o dispositivo não estiver instalado imediatamente, ele deve ser armazenado em um local seco e limpo.

2. O dispositivo é recomendado para ser instalado longe da parede, ou pode ser instalado contra a parede. O plano da fundação de instalação deve ser plano e o erro horizontal do aço do canal de fundação é 1/1000, e o desvio total do comprimento é de 3 mm.

3. É recomendável usar a grau 8.8 e a arruela de tensão para a fixação do parafuso de todas as peças condutoras, e o torque de aperto recomendado é mostrado na tabela abaixo:

4. Bainha da cabeça do cabo e um certo número de conectores de cobre para o circuito secundário fornecido pelos acessórios do esquema da MCC. (Para se adaptar ao processamento de prensagem a frio de juntas de cobre, os fios flexíveis de vários núcleos são recomendados para cabos secundários).

5. Depois de conectar o cabo, a parte inferior do dispositivo deve ser fechada para impedir que pequenos animais se arrastem para o gabinete e causando acidentes de curto -circuito.

6. Após a instalação ou ajuste, antes de colocar em operação, são necessárias as seguintes inspeções e testes:

▶ Verifique se o equipamento elétrico e a fiação de controle instalados no dispositivo atendem aos requisitos dos desenhos da fábrica.

▶ Operação manual de vários interruptores deve ser flexível, sem anormalidade ou interferência.

▶ Verifique se as ações do mecanismo de intertravamento mecânico e do dispositivo de intertravamento elétrico são corretas e confiáveis, o que deve atender aos requisitos do sistema.

▶ Verifique se a resistência de isolamento do circuito principal e o circuito de controle atende aos requisitos especificados.

▶ Verifique se o equipamento elétrico instalado no dispositivo está em bom contato e atende aos requisitos técnicos do próprio aparelho elétrico.

▶ Verifique se existe alguma matéria estranha dentro do dispositivo e se os parafusos de montagem de várias peças estão soltos.

◆ Instruções de operação para retirar o MCC:

(1) Somente depois que a parte inferior da gaveta entrar no guia pode ser empurrada para dentro do gabinete, caso contrário, a gaveta será danificada ou não poderá ser puxada para fora.

(2) Veja a Figura 4 para os símbolos e funções no painel de gavetas 8E/4 e 8E/2. A seta da posição de quebra "O" para a posição de trabalho "i" na figura indica que a alça de operação deve ser empurrada primeiro e depois girada de "O" para "I". Ao retornar, não há necessidade de empurrá -lo, basta girar a alça "I" para "O" e, depois de deixar ir, a alça.

(3) Veja a Figura 5 para os símbolos e funções no painel de gavetas 8E-24E. Quando a alça atinge a posição de trabalho, o mecanismo libera a trava mecânica no interruptor principal e, em seguida, o interruptor principal pode ser fechado e aberto. No entanto, quando o interruptor principal é fechado, a alça do mecanismo de intertravamento não pode ser operada. Há uma pequena tampa de plástico na porta no canto inferior direito que encontra a placa, que é o mecanismo de desbloqueio da porta. O processo de operação é o seguinte: Quando a gaveta estiver na posição de trabalho, se você quiser abrir a porta, puxe a tampa pequena e, em seguida, insira a chave de fenda no orifício e mova a trava para baixo para abrir a porta. Certifique -se de cobrir a pequena tampa de plástico após abrir a porta, caso contrário, o nível de proteção original será destruído.

● Transporte e armazenamento de dispositivos

▶ O dispositivo não tem permissão para girar e sofrer vibração severa.

▶ A placa do ângulo de transporte deve ser usada ao levantar o dispositivo após a descompactação, e o ângulo incluído de dois fios de aço e cordas deve ser ≤1200. Se um caminhão de empilhadeira, rolo ou barra de cabra for usado, não poderá ser realizado diretamente na estrutura inferior do dispositivo.

▶ Quando o dispositivo é instalado no lugar, se você quiser mover a posição por uma curta distância, poderá arrancá -lo nos quatro cantos do chassi.

▶ Os produtos e peças elétricos não podem ser desmontados à vontade no dispositivo.

▶ A chuva deve ser impedida de se molhar e a temperatura ambiente deve estar de acordo com as disposições relevantes desta amostra.

● Completude dos produtos

O gabinete de distribuição de energia de baixa tensão do tipo MNS é anexado com lista de embalagem, certificado de produto, manual de instruções do produto e desenhos necessários e a chave da porta e peças de reposição fornecidas de acordo com a lista de suporte.
