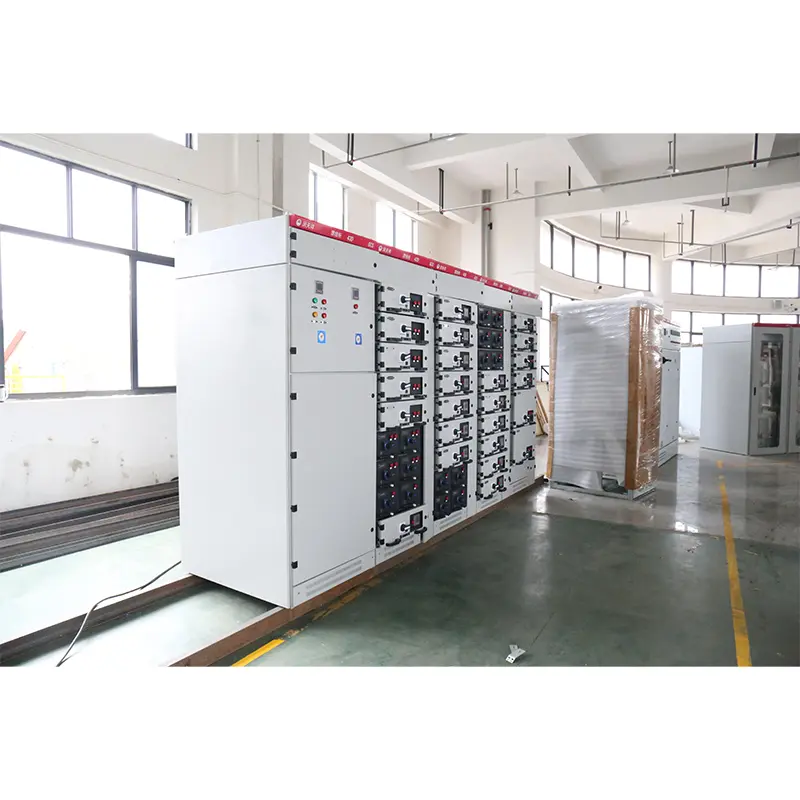

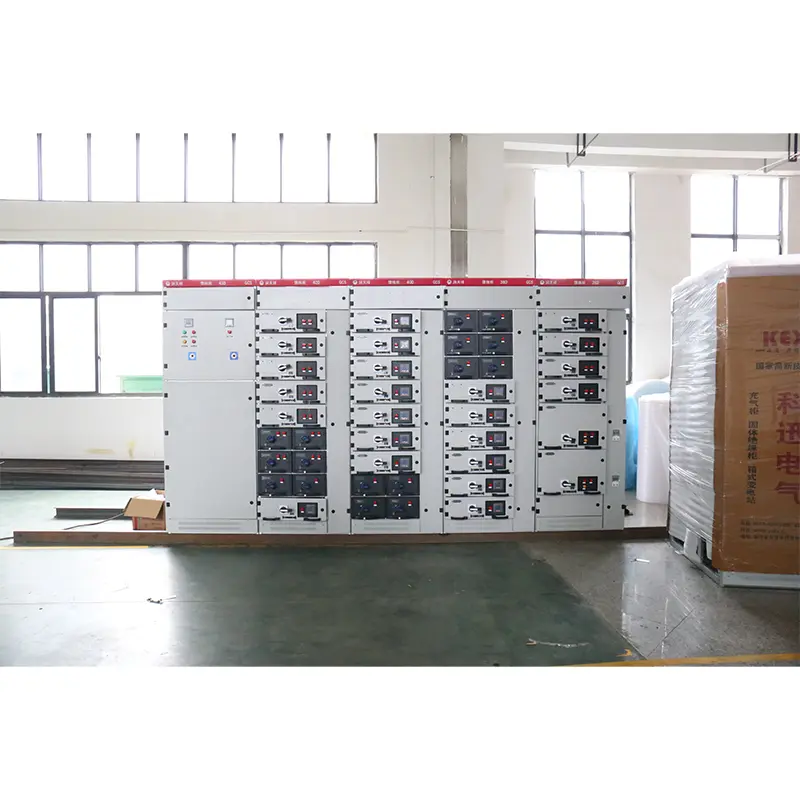

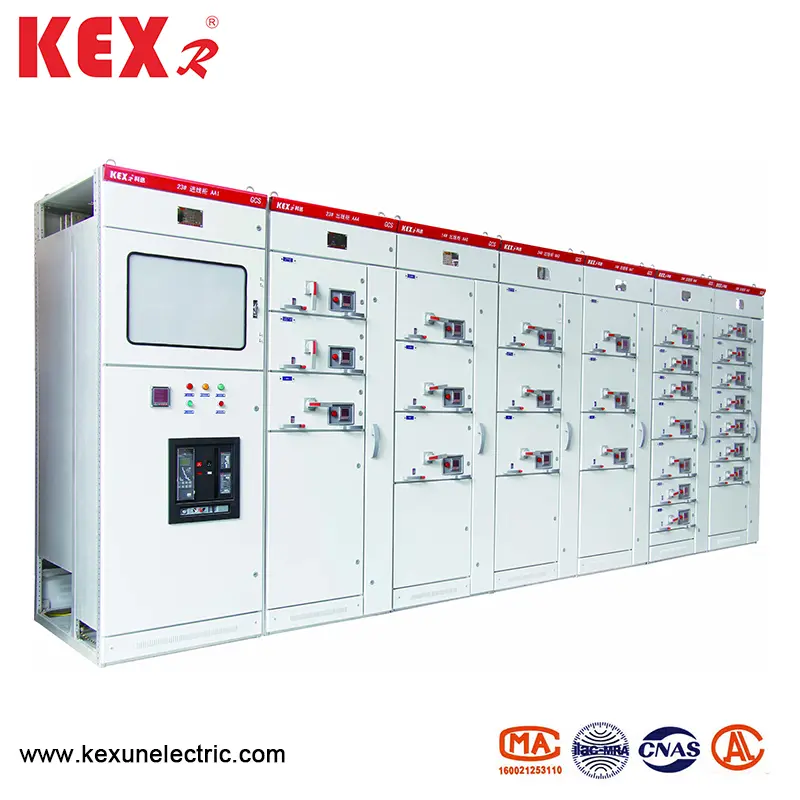

Gabinete de troca de extração de baixa tensão

● Índice de desempenho

O design do gabinete do interruptor de extração de baixa tensão do tipo GCS atende aos seguintes padrões:

▶ IEC439-1 AGENHA DE SUGTE DE VOLHAÇÃO E CONTROLGEAR de baixa tensão

▶ GB7251 Gear de baixa tensão

▶ ZBK36001 PULLO-PULLO-UPRIGEN

● Parâmetros básicos

● Estrutura principal

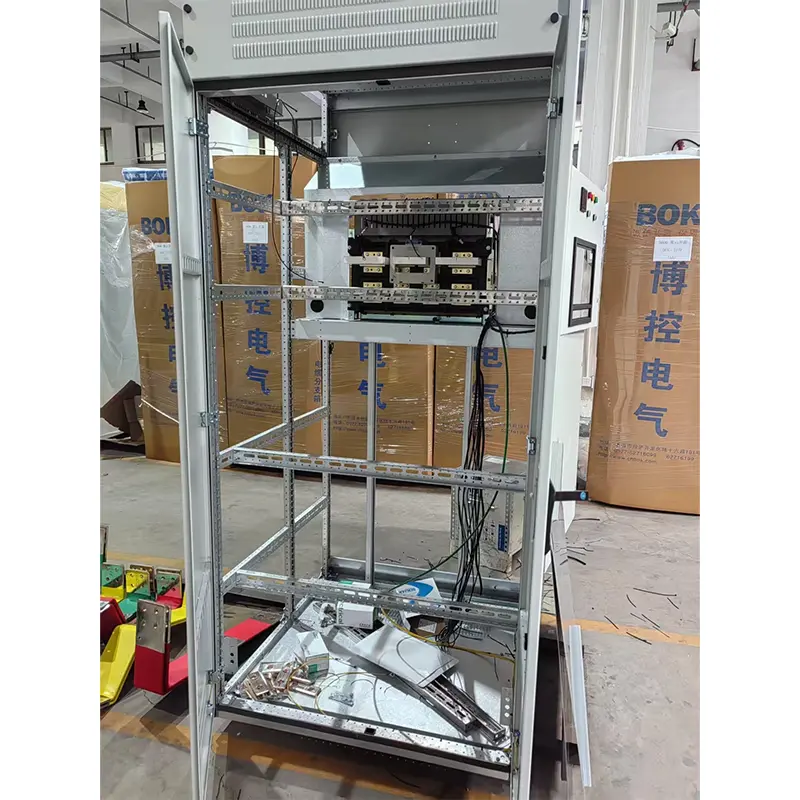

▶ O quadro principal do gabinete do interruptor de extração de baixa tensão GCS adota o aço de seção aberta do tipo 8MF, e os dois lados da seção aço têm orifícios de instalação com o módulo de 20 mm e 100 mm e ①9.2mm, respectivamente, a instalação interna é flexível e conveniente.

▶ O quadro principal foi projetado em dois formulários de montagem, a saber, estrutura totalmente montada e estrutura parcialmente soldada (estrutura lateral e feixe cruzado) para os usuários escolherem.

▶ Cada sala funcional do dispositivo é isolada uma da outra e seus compartimentos são divididos em sala de unidade funcional, sala de ônibus e sala de cabo. As funções de cada câmara são relativamente independentes.

▶ O barramento principal horizontal é organizado horizontalmente atrás do gabinete, que é a medida básica para fazer com que o circuito principal do dispositivo tenha alta resistência ao curto-circuito.

▶ O design do compartimento de cabo torna muito conveniente para os cabos subirem e descer.

▶ Série de tamanho do gabinete geral do dispositivo (consulte a tabela abaixo):

● Unidade de função

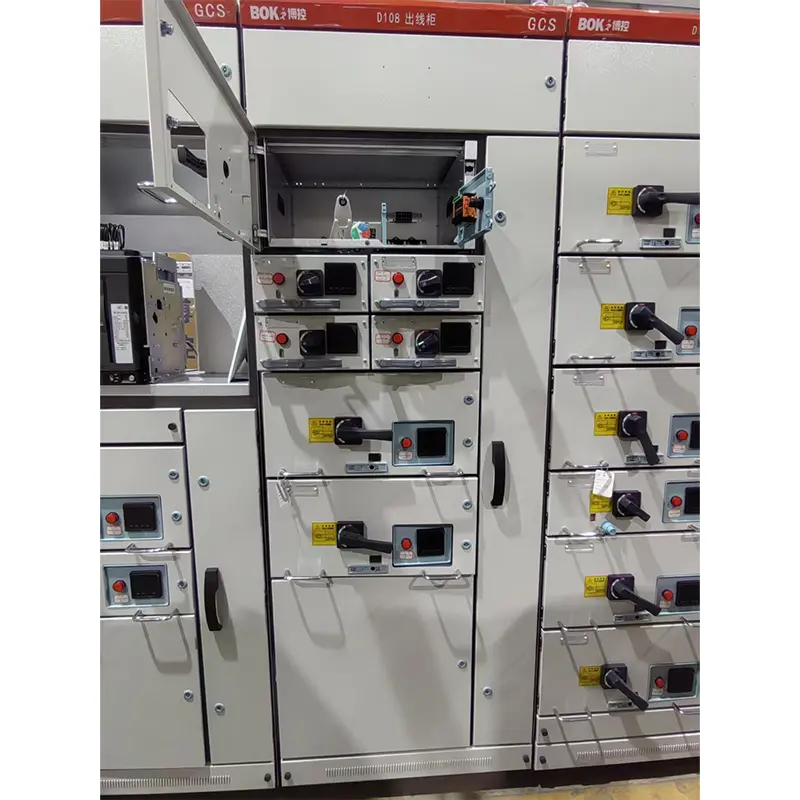

1. A altura da gaveta é de 160 mm. É dividido em 1/2 unidade, 1 unidade, 3/2 unidade, 2 unidade, 3 unidade e cinco tamanhos. A corrente nominal do circuito da unidade é 400A ou menos.

2. A gaveta muda apenas na dimensão da altura, e sua dimensão de largura e profundidade permanece inalterada. As gavetas com as mesmas unidades funcionais têm boa intercambiabilidade.

3. Cada gabinete MCC pode ser equipado com no máximo 11 gavetas de uma unidade ou 22 gavetas de 1/2 unidade. Em que mais de uma unidade de gaveta adota uma placa traseira multifuncional.

4. De acordo com a corrente, as linhas de entrada e saída da gaveta adotam um número diferente de plug-ins com a mesma estrutura de chip.

5. 1/2 A gaveta da unidade e a sala de cabos são conectadas pelo adaptador ZJ-2 com estrutura da placa traseira.

6. A conexão entre a gaveta da unidade e a sala de cabos adota o adaptador ZJ-1 com a mesma barra de tamanho ou estrutura de tubo de acordo com a classificação atual.

7. A unidade de gaveta está equipada com um dispositivo de intertravamento mecânico.

● Principais componentes elétricos

O princípio de seleção dos principais componentes elétricos é baseado em tecnologia importada, que pode ser produzida em série na China e atende aos requisitos de alto desempenho do dispositivo

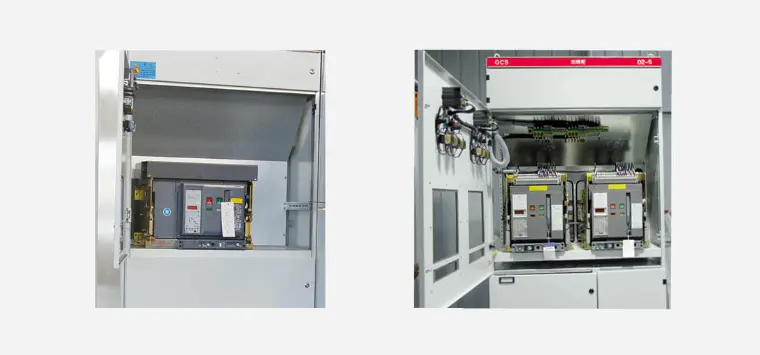

▶ O disjuntor da fonte de alimentação e unidade de alimentador seleciona principalmente a série AH. Outras séries M produzidas pela Schneider Company e F Series produzidas pela ABB Company com desempenho mais avançado também podem ser selecionadas. O disjuntor de AH tem as características de bom desempenho, estrutura compacta, peso leve e séries fortes. O preço é relativamente baixo, a manutenção e o uso são convenientes e todos os índices de desempenho podem atender aos requisitos deste dispositivo.

▶ Unidade de gaveta (unidade de controle do motor, unidade de alimentação parcial) Os disjuntores escolhem principalmente os disjuntores CM1 e TG.TM30 Series Plastic Circuits, e alguns escolhem o NZM produzido pela Moeller Company. Série 100A. Esses comutadores têm as características de bom desempenho, estrutura compacta, arco curto ou sem arco e altos indicadores técnicos e econômicos, que podem atender aos requisitos deste dispositivo.

▶ O interruptor de isolamento e o interruptor de isolamento de fusíveis devem ser q séries. Esta série tem alta confiabilidade e forte capacidade de quebra e pode realizar o intertravamento mecânico.

▶ O fusível principal é a série NT. 5. Os contatores da CA devem ser da Série B e LCI-D ..

● Características do gcs Tipo de gabinete de comutação de extração de baixa tensão

1. Melhore a capacidade de calor do adaptador e reduza bastante o aumento adicional da temperatura causado pelo aumento da temperatura do adaptador ao conector, cabeça do cabo e espaçador.

2. A separação entre unidades funcionais e compartimentos é clara e confiável, e a falha de uma unidade não afetará o trabalho de outras unidades, para que a falha seja limitada ao intervalo mínimo.

3. O arranjo horizontal dos ônibus faz com que o dispositivo tenha uma boa estabilidade dinâmica e térmica e pode suportar o impacto da corrente de curto-circuito 80/176KA.

4. O número de circuitos em um único gabinete 4.MCC é de 22, considerando totalmente as necessidades das portas elétricas automáticas (máquinas) em geração de energia, sistemas petroquímicos e outras indústrias com grande capacidade unitária única.

5. A conexão entre o dispositivo e o cabo externo é concluída no compartimento do cabo e o cabo pode subir e descer. O transformador de corrente está instalado no compartimento de cabo, o que torna a instalação e a manutenção convenientes.

6. No mesmo sistema de distribuição de energia, a corrente de curto-circuito pode ser limitada pela correspondência dos reatores limitadores de corrente, a tensão do barramento pode ser estabilizada em um determinado valor e os requisitos para a resistência ao curto-circuito dos componentes podem ser parcialmente reduzidos.

7. A unidade de gavetas possui um número suficiente de conectores secundários (32 pares para a unidade 1 e acima e 20 pares para a unidade 1/2), que podem atender aos requisitos da interface do computador e loop de controle automático para o número de contatos

● Circuito auxiliar

O design do diagrama de circuito auxiliar em conformidade com os regulamentos técnicos para o projeto de energia auxiliar de usinas termelétricas e outros regulamentos técnicos de design relevante. É adequado para o sistema de potência de baixa tensão de usinas e subestações e o sistema de distribuição de energia de baixa tensão em fábricas, minas e arranha-céus. O esquema de circuito auxiliar de fábricas e minas é projetado de acordo com o esquema de circuito principal, que é dividido em unidades funcionais da linha de alimentação, linha de entrada, linha do alimentador (PC) e linha do alimentador de motor (MCC) ..

● Pacote de produtos

O fabricante deve fornecer os seguintes documentos e acessórios ao fornecer:

▶ Lista de dispositivos

▶ Certificado de produto

▶ Instruções para uso

▶ Relatório de teste de fábrica

▶ Desenhos elétricos relevantes

▶ Chaves da porta do gabinete, alças de operação e peças de reposição especificadas no contrato.

▶ Instruções de instalação dos principais componentes

● Instruções de pedido

O contrato de ordem do gcs do tipo de extração de baixa tensão contém o seguinte conteúdo:

▶ O modelo completo do produto inclui o número do esquema de circuito principal e o número do esquema de circuito auxiliar.

▶ Diagrama de sequência de combinação do sistema de circuito principal

▶ Diagrama esquemático elétrico do circuito auxiliar

▶ Lista de componentes no gabinete

▶ Definir parâmetros como tensão, corrente e tempo no circuito.

▶ Outras tabelas especiais inconsistentes com o uso normal do produto.
