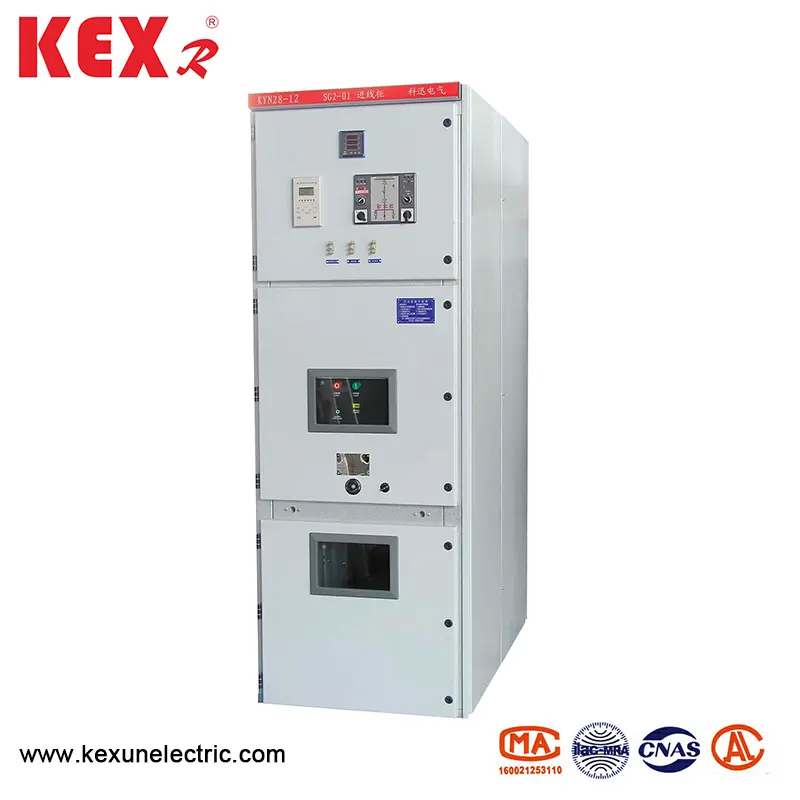

Dispositivo de interruptor aberto equipado com blindagem de metal

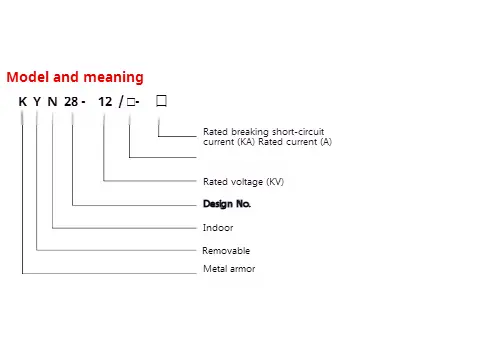

● Significado do modelo

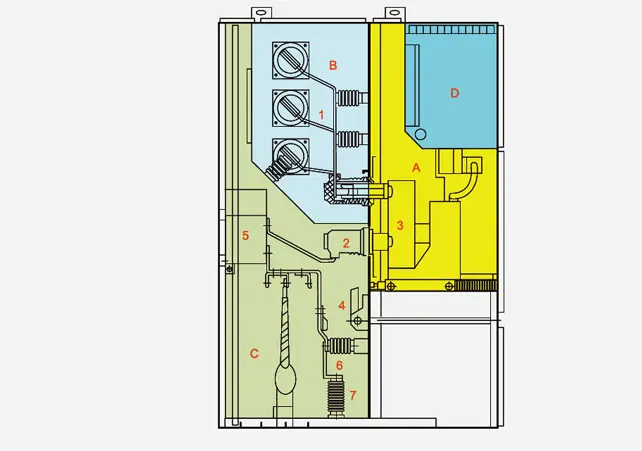

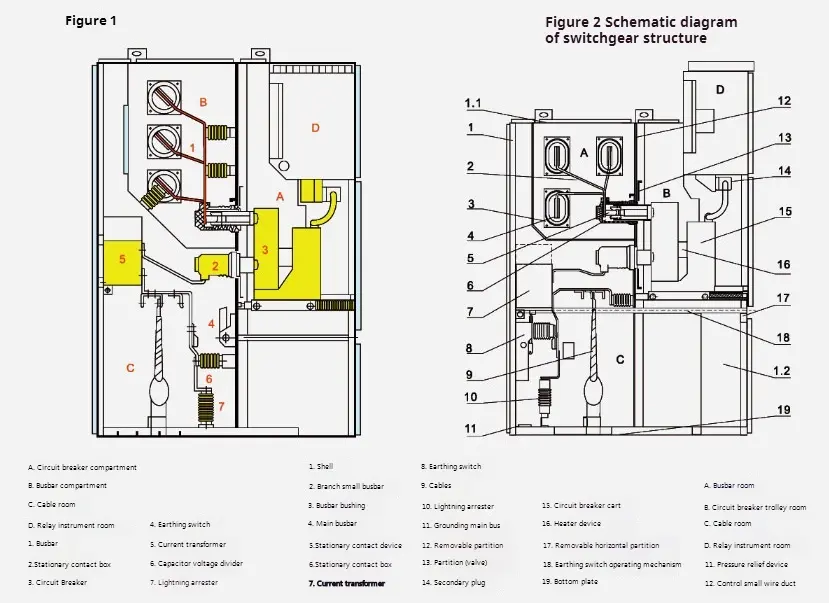

◆ Diagrama esquemático do dispositivo de interruptor aberto equipado com estrutura de armamento de metal

◆ Padrões

Dispositivo de chave aberta do tipo Kyn28-12 equipado com Armamento de metal atende os seguintes padrões:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

O dispositivo de interruptor aberto equipado com o Metal Armoring consiste em duas partes: um gabinete fixo e uma peça desenhada (carrinho de mão para curta). A concha do dispositivo de interruptor aberto equipado com blindagem de metal e as partições de cada unidade funcional são aparafusadas por placas de aço revestidas com zinco de alumínio. O nível de proteção de sua concha atinge o IP4X e o nível de proteção de cada placa de partição e porta do disjuntor de compartimento é P2X quando é aberta. O dispositivo de interruptor aberto do tipo Kyn28-12 equipado com blindagem de metal pode ser equipado com carrinho de manobra do disjuntor de vácuo do tipo VS1, Zn 12V e o carrinho de manobra do disjuntor de vácuo do tipo VD4 e o contactor de vácuo do tipo VC, produzido pela empresa, que pode ser instalada como gabinetes duplos em paralelo, que é, na parte traseira, na parte traseira da mão-de-back. O Divece pode ser instalado e depurado na frente, para que possa ser instalado contra a parede. A maior vantagem de instalar contra a parede é que ela pode salvar o espaço. Além disso, pode ser instalado sem a parede, ou seja, é um tipo de manutenção dupla face. O layout da estrutura interna dos dois é inconsistente e sua vantagem é uma manutenção conveniente.

◆ Shell e partição

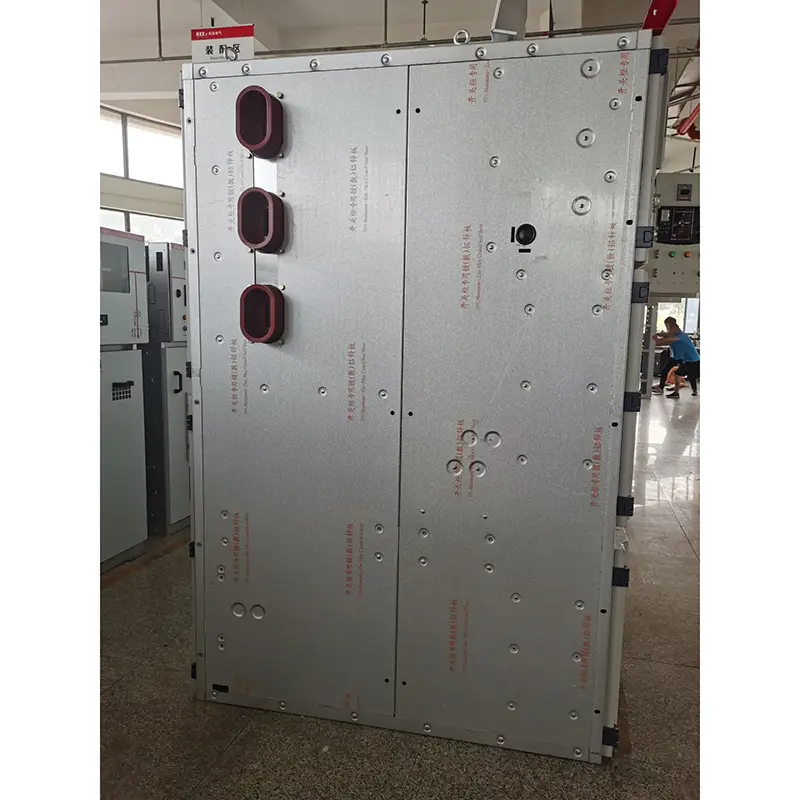

A concha e a partição do dispositivo de interruptor aberto equipado com blindagem de metal são feitas de placas de aço de zinco revestidas de alumínio importadas de alta qualidade, que são aparafusadas após serem dobradas pelas máquinas-ferramentas CNC, para que o gabinete da chave montada possa manter a uniformidade em tamanho. Possui forte resistência à corrosão e resistência a oxidação e tem maior resistência mecânica que a mesma placa de aço. O gabinete do interruptor é dividido na sala do carrinho de mão (compartimento do disjuntor), sala de ônibus, sala de cabo e sala de instrumentos de relé (sala de baixa tensão) por partição. A concha de cada unidade está de forma independente.

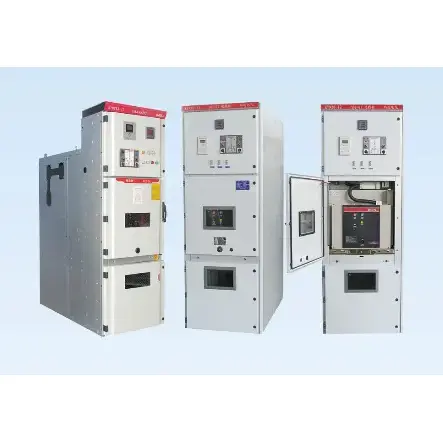

◆ Visão geral do produto

A concha e a partição do dispositivo de interruptor aberto equipado com blindagem de metal são feitas de placas de aço revestidas com alumínio-zinco ou placas de aço que são aparafusadas após serem processadas e dobradas por ferramentas de máquinas CNC, para que o gabinete da chave montada possa manter a uniformidade em tamanho. A placa de aço revestida de alumínio-zinco tem fortes efeitos anticorrosão e antioxidação e tem maior resistência mecânica que a mesma placa de aço. O gabinete do interruptor é dividido na sala do carrinho de mão, na sala de ônibus, na sala de cabo e na sala de instrumentos de retransmissão por partições, e a concha de cada unidade possui aterramento independente. As portas do gabinete do comutador são pulverizadas com plástico eletrostático para fazer com que suas superfícies tenham as vantagens de resistência ao impacto, resistência à corrosão e aparência bonita (a cor pode ser personalizada pelos usuários).

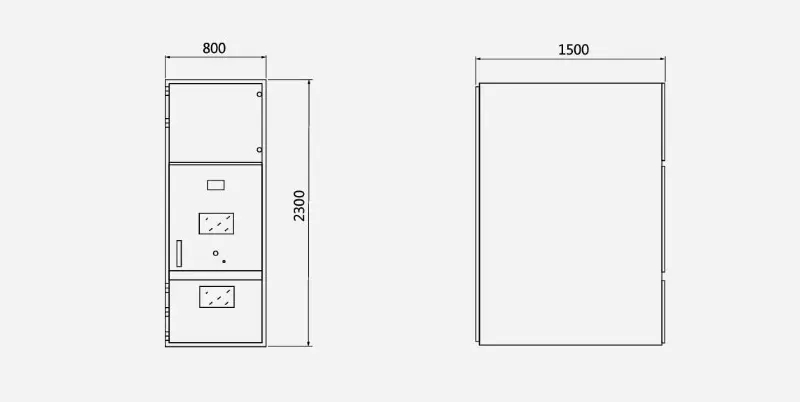

◆ Dimensão de contorno

As dimensões de contorno do dispositivo de interruptor aberto equipado com blindagem de metal é como uma dose ：

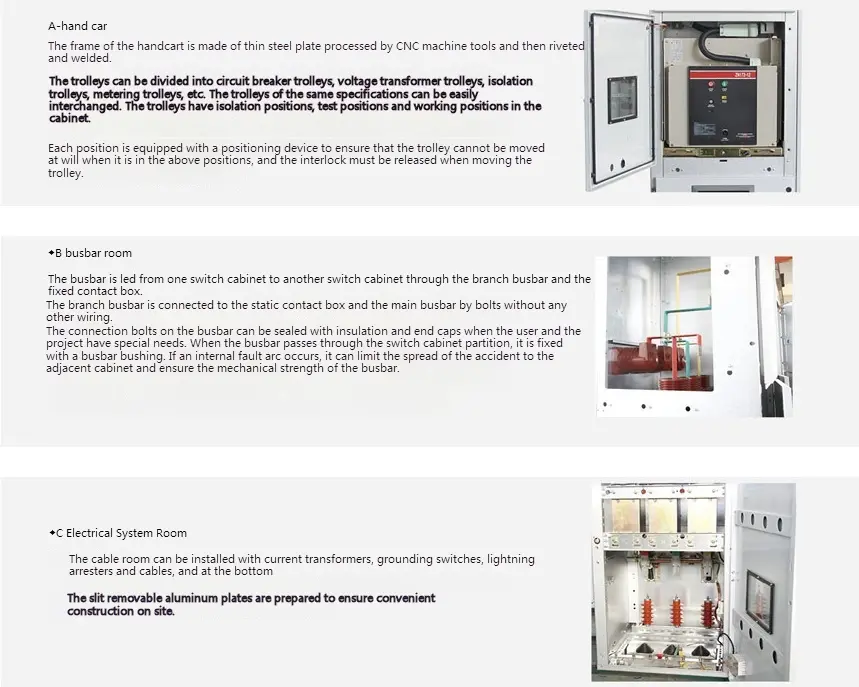

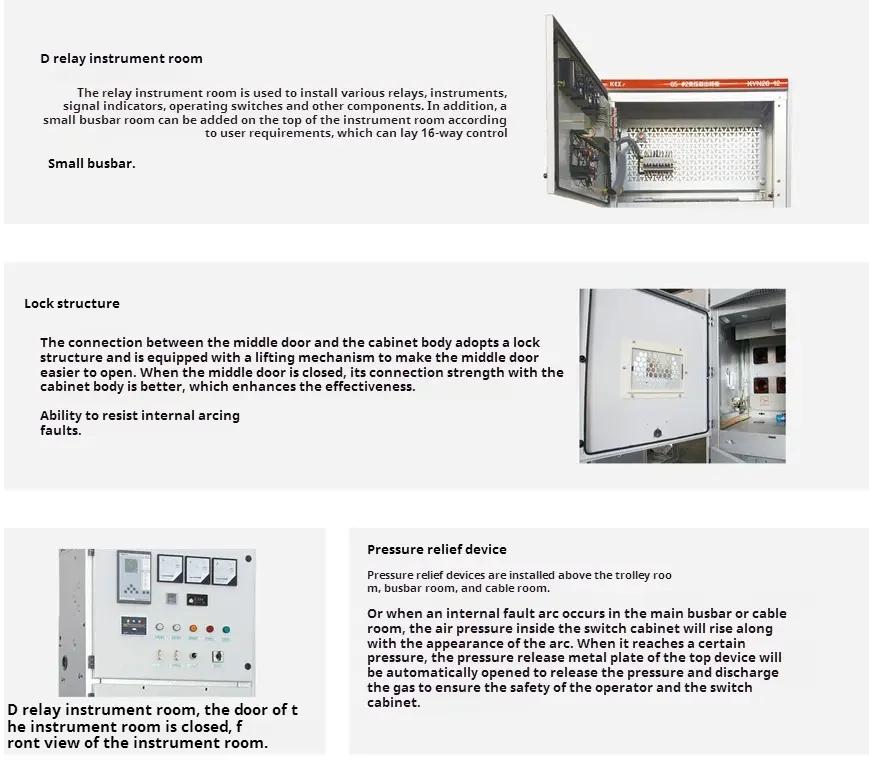

◆ Componente principal
