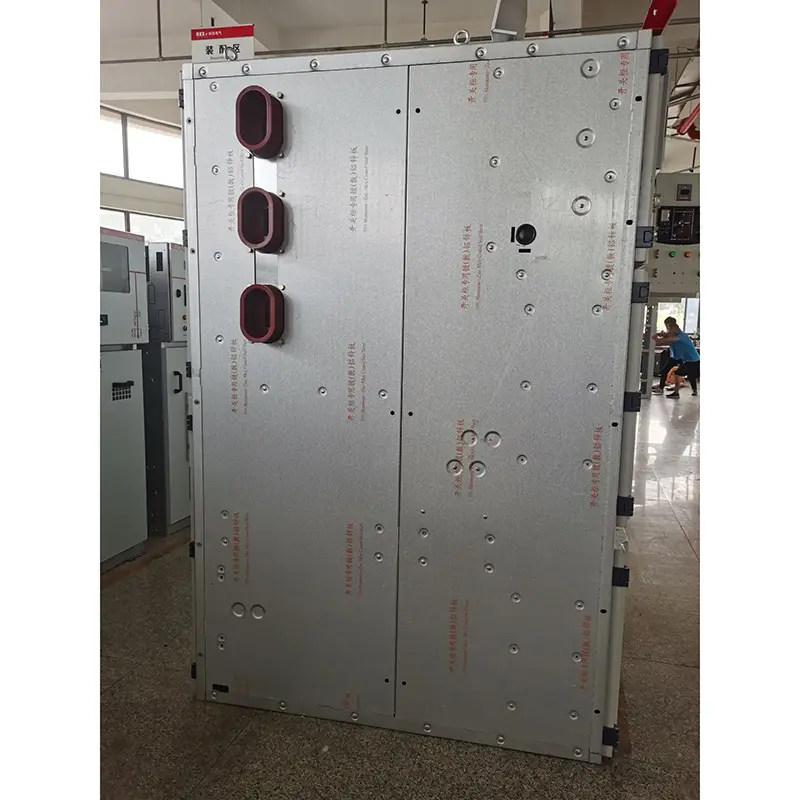

Gear de troca de armadura

● Características tectônicas

▶ A estrutura da porta-chave é montada e o disjuntor é montado no chão pelo carrinho de mão

▶ Kyn61-40.5 Tipo de deslocamento de mudança de armadura está equipado com um disjuntor de vácuo composto composto composto, que possui as características de boa intercambiabilidade e substituição simples

▶ O quadro do carrinho de mão está equipado com um mecanismo de propulsão de parafuso de chumbo e porca, que pode mover facilmente o carrinho de mão e impedir a malha de danificar a estrutura de propulsão

▶ Todas as operações podem ser realizadas com a porta do gabinete fechada

▶ O intertravamento entre o interruptor principal, o carrinho de mão e as portas do gabinete adota o modo de travamento mecânico obrigatório para atender à função "cinco prevenção"

▶ A sala de cabos tem espaço suficiente para conectar vários cabos

▶ O interruptor de aterramento rápido é usado para aterramento e curto -circuito

▶ O nível de proteção do shell é IP3x e o nível de proteção é IP2X ； quando a porta do carrinho de mão está aberta

▶ O interruptor de mudança de armadura está em conformidade com GB3906-1991.DL404-1997 e adota o padrão internacional IEC-298 para referência.

● Condições ambientais

▶ O limite superior da temperatura ambiente é +40 ℃, e o valor médio medido dentro de 24 horas não excede 35 ℃, e o limite inferior IS-15 ℃

▶ Altitude: não mais que 1000m acima do nível do mar

▶ Umidade relativa: o valor médio diário não deve exceder 95%, e o valor médio mensal não deve exceder 90%

▶ Intensidade do terremoto: não mais que 8 graus

▶ Pressão do vapor de água: o valor médio diário não deve exceder 2,2kPa, e o valor médio mensal não deve exceder 90%.

● Tabelas de parâmetros técnicos

◆ ARMAGEM ASSURA

◆ Disjuntor de circuito a vácuo

◆ Máquinas operadas por mola

● Esquemas de fiação

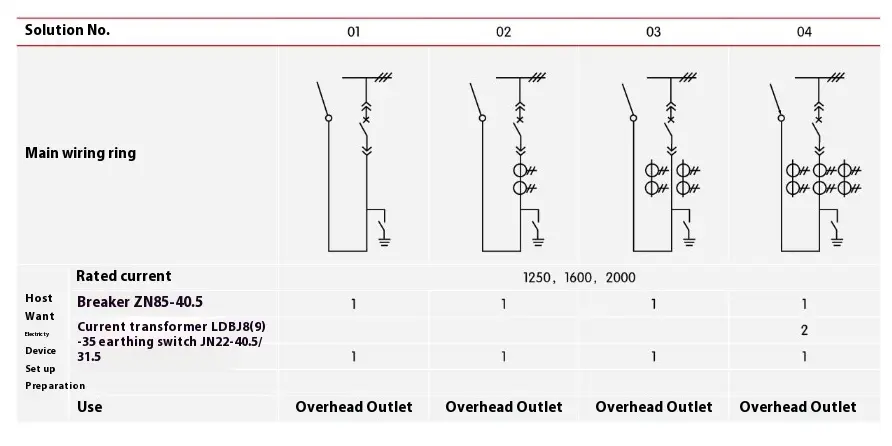

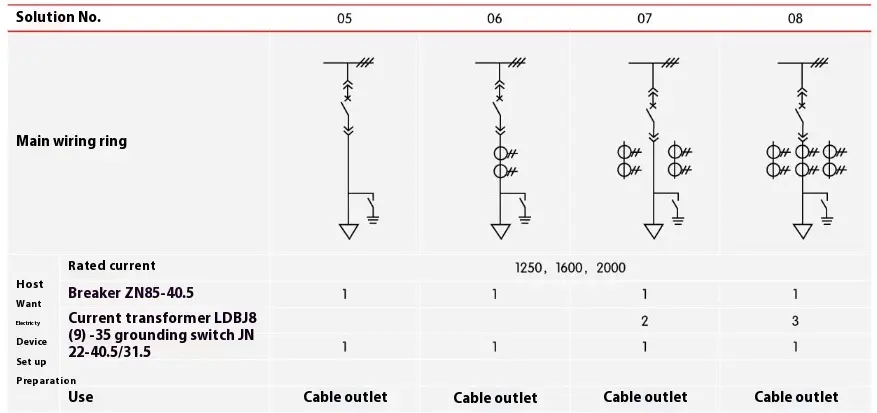

Existem 27 esquemas de fiação primária típica comumente usados ​​para o painel de mudança de mudança de armadura, que pode atender às necessidades das linhas de entrada e saída de cabos dos usuários, linhas de entrada e saída, comunicação e medição, etc. Se houver outros esquemas diferentes dos esquemas, consulte o fabricante.

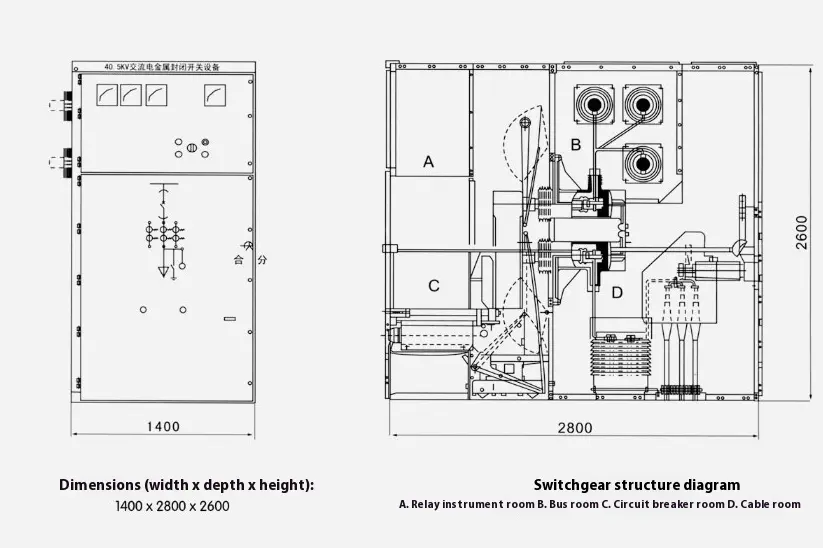

● Dimensões estruturais da área de mudança de mudança de armadura

● Instalação do SwitchGear

▶ A altura da Kyn61-40.5 Tipo Sala elétrica do interruptor de mudança de armadura: ≥ 4500mm

▶ Distância da parte de trás do gabinete até a parede: ≥ 1500 mm

▶ Flatões do quadro da fundação: ≤ 1 mm/m

▶ O aço do canal incorporado da fundação não deve exceder 3 mm acima do solo

▶ Ele pode ser corrigido na fundação por parafusos ou soldagem

▶ O peso do painel é de cerca de 1800 kg

▶ Largura do corredor operacional da área de comutação (linha única): ≥3000 mm e linha dupla (face a face) ≥4000 mm.

● Consistência do produto

◆ Número do esquema principal da linha primária, diagrama do sistema de barramento único, diagrama de arranjo e diagrama de layout

◆ Diagrama esquemático elétrico e diagrama de arranjo terminal do circuito secundário

◆ Especificação do modelo e quantidade de componentes elétricos da área de mudança de mudança de armadura

◆ Especificações e materiais do ônibus principal e barramento

◆ Nomes e quantidades de peças de reposição e peças de reposição

◆ Os requisitos especiais devem ser acordados com a fábrica

◆ Devido à melhoria contínua da tecnologia do produto, todos os dados devem estar sujeitos à mais recente confirmação do departamento técnico de nossa fábrica. Se houver alguma alteração, não haverá aviso.

● Instruções de pedido

◆ Diagrama do esquema de fiação principal, diagrama de fins e sistema único; Tensão nominal; Corrente nominal; Corrente de quebra de curto-circuito classificado; Plano de layout de sala de distribuição de energia e arranjo e plano de configuração do painel de distribuição, etc.

Indicar as especificações dos cabos de entrada e saída

◆ Requisitos para funções de controle, medição e proteção da área de comutação e outros dispositivos de travamento e automáticos.

◆ Modelo, especificação e quantidade dos principais componentes elétricos na área de comutação. Se a conexão da ponte de ônibus for necessária entre os armários de entrada ou os gabinetes, dados específicos, como a capacidade de transporte de corrente nominal da ponte de ônibus, a extensão da ponte de ônibus e a altura do solo deve ser fornecida

◆ Quando o conjunto de chaves de mudança de armadura é usado em ambiente especial, deve ser especificado em detalhes ao fazer o pedido.

◆ Outros requisitos especiais.

● Diagrama esquemático da Fundação de Instalação do SwitchGear
