Equipamento de interruptor fechado de metal de mudança de armadura

● Área de aplicação

O equipamento de troca fechado de metal com armadura Kyn28-24 (a seguir denominada equipamento de comutação) é adequado para o sistema de energia tridimensional de 50/60Hz interno com tensão nominal de 24kV, e é usada principalmente em usinas de energia, subestações, energia industrial e mineração e construção de alto teor, para recebimento e distribuição. O equipamento de comutação Kyn28-24 possui várias funções para impedir que a mossoperação, incluindo impedir que o carrinho de mão se mova com carga, impedindo que o interruptor de aterramento fechasse o disjuntor, impedindo que o interruptor de aterramento se fechasse com a eletricidade e impedindo que ele digite o compartimento vivo por engano. O equipamento de interruptor fechado de Metal de Metal de Moteira de Metra de Montagem do tipo Kyn28-24 está equipado com o Part Handcart VS1-24 Series de alta tensão de vácuo CA e o carrinho de manobra do disjuntor de vácuo selado com excelente desempenho. O circuito secundário do equipamento de comutador está equipado com componentes avançados e confiáveis ​​de controle e proteção; O barramento adota material isolante isolante térmico ou meios isolantes revestidos com epóxi, otimiza a forma do eletrodo e o corpo do gabinete é compacto em estrutura. É um equipamento de distribuição de energia com tecnologia avançada, desempenho estável, estrutura razoável, uso conveniente, segurança e confiabilidade.

● Padrão de fabricação de produtos

O equipamento de interruptor fechado de metal com armadura do tipo Kyn28-24 atende abaixo dos padrões:

◆ Coordenação de isolamento do GB 311.1 Equipamento de transmissão e transformação de energia de alta tensão

◆ GB1984 Disjuntor de circuito CA de alta tensão

◆ GB39063.6KV ~ 40,5KV AC METAL INCLUSIDE EQUIPE

◆ GB/T11022 Requisitos técnicos comuns de padrões para o painel de comutação de alta tensão e controle. ◆ Requisitos técnicos comuns do padrão IEC 60694 para a distribuição de alta tensão e controle. ◆ IEC 62271-200: 2003 PARTE DE CURSÃO E CONTROLGEAR de alta tensão de 2003: tensão nominal 1kV acima de 52kV e equipamento de comutador e equipamento de controle de metal AC.

● Parâmetro técnico

● Estrutura e princípio de trabalho

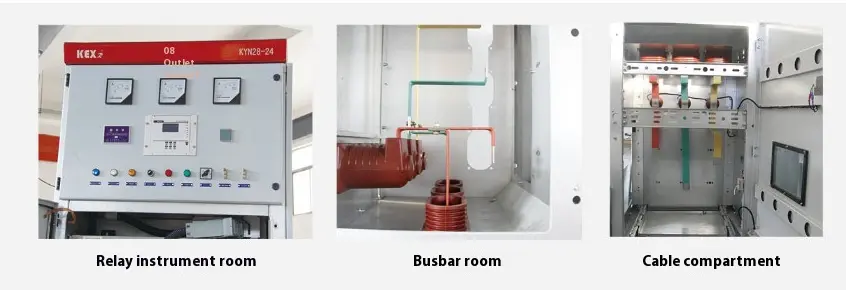

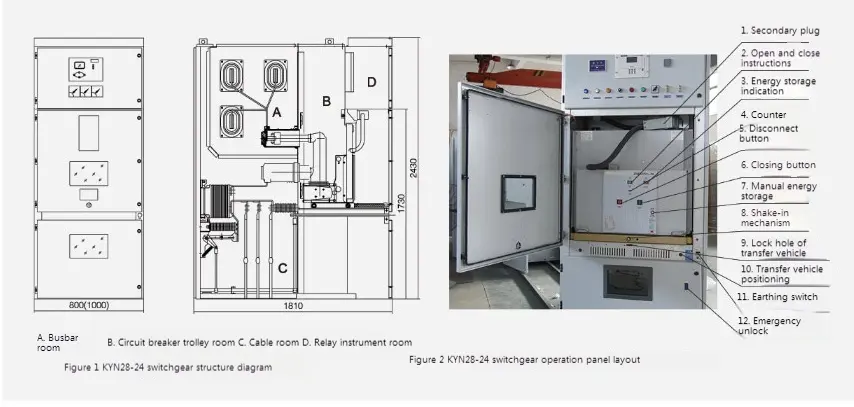

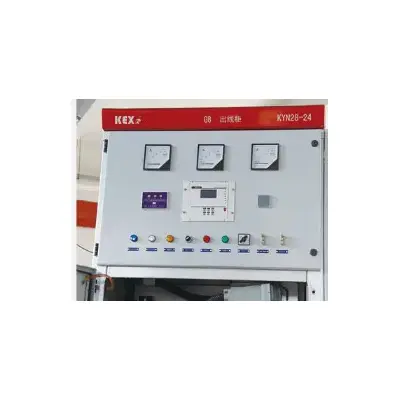

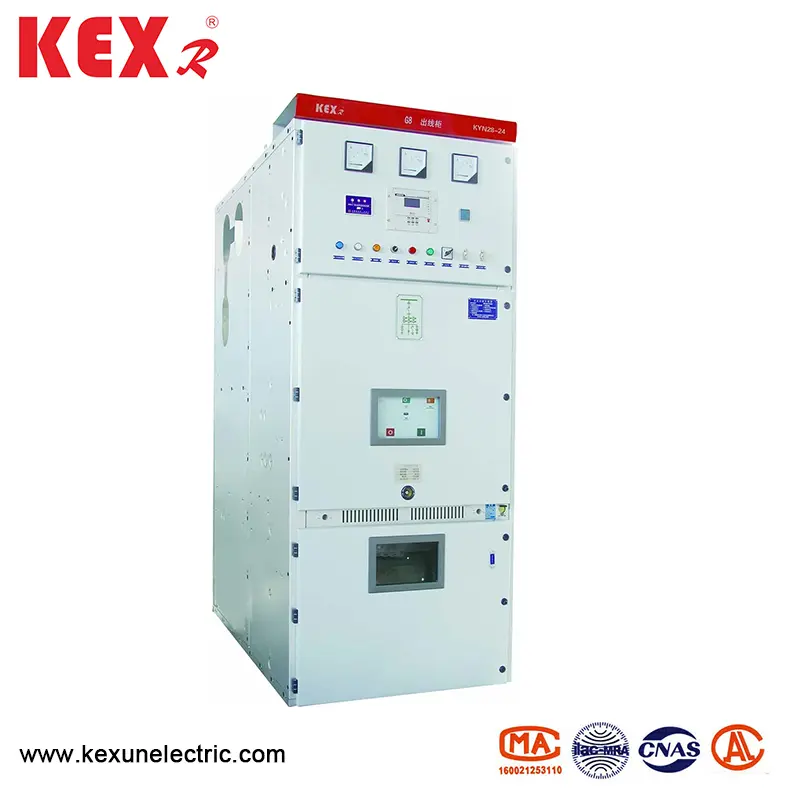

O equipamento de interruptor fechado de metal com armadura do tipo Kyn28-24 consiste em gabinete e peças removíveis (comumente conhecidas como carrinho de mão). O gabinete é dividido em vários compartimentos funcionais por partições de metal, como sala de ônibus, sala do disjuntor, sala de cabo e sala de instrumentos de retransmissão. As partes removíveis do painel de comutador podem ser equipadas com carrinho de mão em circuito de vácuo, carrinho de mão no transformador de tensão, carrinho de mão de raio, carrinho de mão de isolamento e carrinho de mão de fusível.

● Principais recursos estruturais

O painel de comutação pode ser organizado consecutivo ou instalado contra a parede, o que não apenas melhora a segurança e a flexibilidade dos pedais, mas também reduz o espaço.

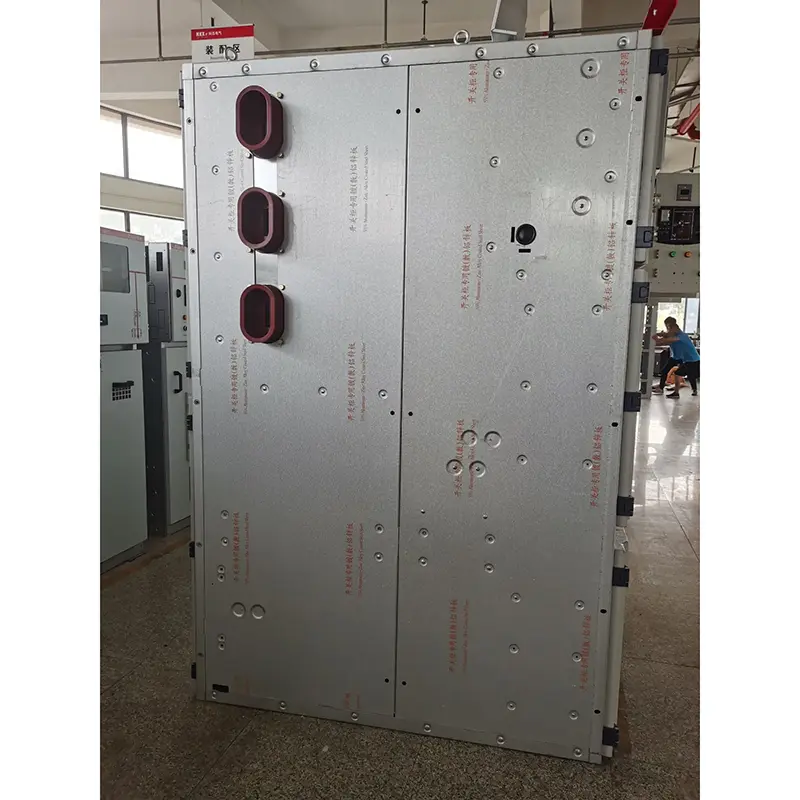

◆ A concha

A concha do equipamento de interruptor fechado de troca de armadura do tipo Kyn28-24 é feito de placa de aço revestida de alumínio-zinco importada, que é processada pela Machine Tool CNC e feita pelo processo de dobragem múltipla. Todo o gabinete possui alta resistência à corrosão e resistência à corrosão e resistência a oxidação e, devido à adoção de múltiplas tecnologias de dobragem, o gabinete é mais leve em peso geral, com maior força mecânica e aparência bonita do que outros armários de equipamentos semelhantes. O gabinete adota uma estrutura montada, conectada por uma porca de salgueiro e um parafuso de alta resistência, para que o ciclo de processamento e produção seja reduzido, as peças são universais, o espaço é pequeno e a organização de produção é conveniente.

◆ O carrinho de mão

O esqueleto do carrinho de mão é feito de placa de aço fina e montada pela máquina -ferramenta CNC. O carrinho de mão e o gabinete têm alta precisão correspondente, e o intertravamento mecânico é seguro, confiável e flexível. O carrinho de mão pode ser dividido no carrinho de manobra do disjuntor, carrinho de mão no transformador de tensão, carrinho de mão de medição, carrinho de mão de isolamento, etc. Os carrinhos de mão com as mesmas especificações podem ser trocados livremente. O carrinho de mão possui uma posição de desconexão/teste e uma posição de trabalho no gabinete, e cada posição possui um dispositivo de posicionamento. Para garantir um intertravamento confiável. Todos os tipos de carrinhos de mão são impulsionados e retirados por hastes de parafusos, que são leves e flexíveis para operar e adequadas para o pessoal de plantão. Quando o carrinho de mão precisa ser removido do gabinete, ele pode ser convenientemente retirado com um caminhão de transferência especial para várias inspeções e manutenção. Quando o carro em execução do carrinho de mão é transportado para a sala do disjuntor do gabinete, ele pode ser bloqueado de maneira confiável na posição OFF/TESTE, e a luz indicadora de posição do gabinete mostra sua posição. Somente depois que o carrinho de mão estiver completamente bloqueado, o mecanismo de propulsão do parafuso de chumbo pode ser agitado para empurrar o carrinho de mão para a posição de trabalho. Quando o carrinho de mão atinge a posição de trabalho, a força operacional da alça de propulsão aumenta repentinamente e não pode ser girada, e sua luz indicadora de posição correspondente mostra sua posição. O intertravamento mecânico do carrinho de mão pode garantir com segurança que o disjuntor possa ser fechado apenas quando o carrinho de mão estiver na posição de trabalho ou na posição de teste; Além disso, o carrinho de mão só pode se mover quando o disjuntor estiver no estado de abertura.

◆ Dispositivo de alívio de pressão

Os dispositivos de alívio de pressão são instalados acima da sala do carrinho de mão, sala de ônibus e sala de cabo. Quando ocorrem falhas no compartimento e o arco ocorre, a pressão do ar dentro do painel de chave aumenta e a porta do gabinete é fechada por um anel de vedação especial instalado na porta da frente, e a placa de metal de alívio da pressão do dispositivo superior é aberta automaticamente para liberação de pressão e gás de alta temperatura, garantindo assim a segurança dos operadores e do switch.

◆ O plugue secundário interligado com o carrinho de mão.

A conexão secundária entre o painel e o carrinho de mão é realizada através do contato do plugue secundário, que está conectado com o carrinho de mão através de um tubo telescópico de corrugado de nylon, e o soquete secundário está instalado no canto superior direito do carrinho de mão do equipamento de chave. Somente quando o carrinho de mão estiver na posição de teste/desligamento, o plugue secundário pode ser conectado ou desconectado. O plugue secundário é bloqueado quando o carrinho de mão entra na posição de trabalho. O carrinho de manobra do disjuntor equipado com eletroímã de fechamento e bloqueio, antes que o plugue secundário seja conectado, o mecanismo de fechamento do carrinho de mão é bloqueado pelo ElectroMagnet e só pode ser aberto, para que não possa ser fechado.

◆ Dispositivo de exibição carregado

O painel de comutador pode ser equipado com um dispositivo de exibição ao vivo para detectar a operação do circuito primário, que consiste em um sensor de alta tensão e uma tela. The device can prompt the charging status of the high-voltage circuit, and can also cooperate with the electromagnetic lock to forcibly lock the operating handle, the cabinet door and the adjacent cabinets, so as to achieve the purposes of preventing the handcart from moving and isolating with load, preventing the grounding switch from closing with charging, and preventing it from entering the charging interval by mistake, and improving the error-proof performance of supporting products.

◆ Prevenir condensação

Para evitar condensação no ambiente com alta umidade ou grande alteração de temperatura, os aquecedores elétricos são instalados na sala do disjuntor e na sala de cabo, respectivamente, de modo a evitar acidentes de isolamento nas condições de operação acima.

◆ Dispositivo de aterramento

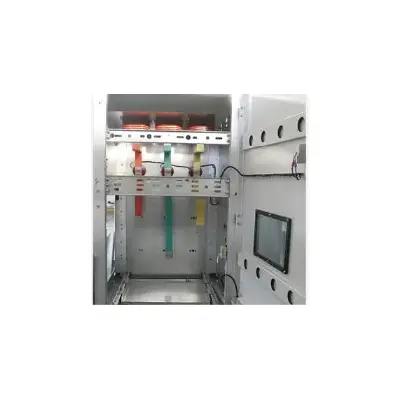

Há uma barra de cobre de aterramento de 5 × 40mm2 na sala de cabo, que percorre os armários adjacentes e está bem conectada aos armários para o uso de componentes diretamente aterrados. Como todo o gabinete é emendado com placas de zinco revestidas de alumínio, todo o gabinete está em um bom estado de aterramento, garantindo a segurança dos operadores ao tocar no gabinete.
