Conjunto completo de alta tensão

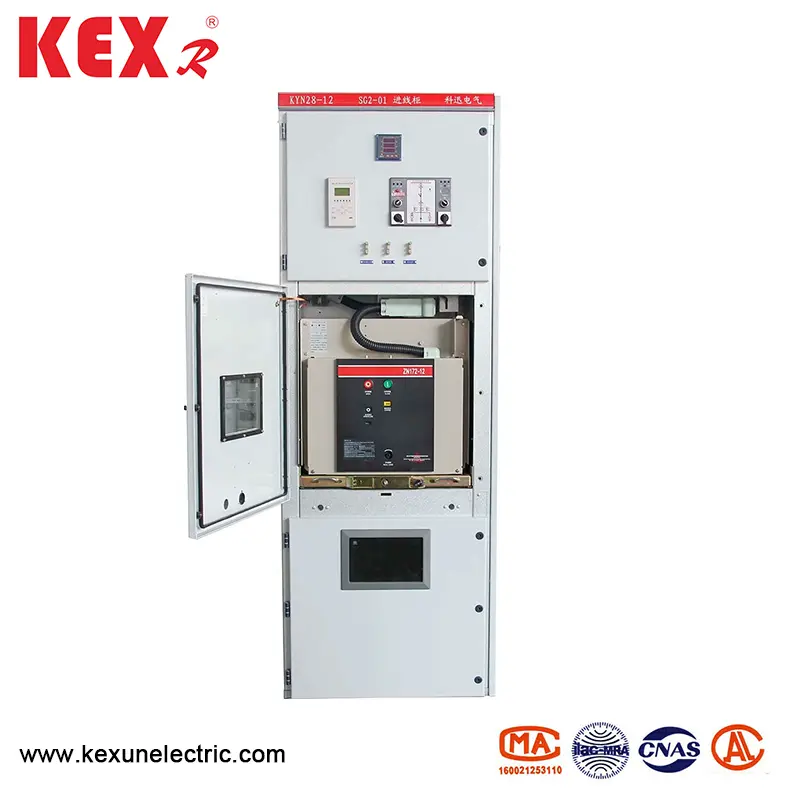

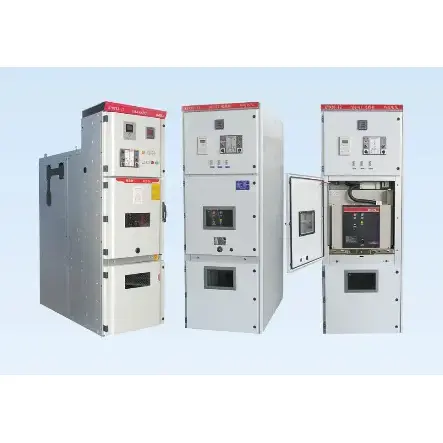

● Aplicação do conjunto completo de Kyn28-12 de alta tensão

Kyn28-12 (GZS1) Conjunto completo de alta tensão é um dispositivo de distribuição completo de distribuição completa de 50Hz de 50Hz, que é usado para receber e distribuir energia e controle da rede de 3-12kV, proteger e monitorar o circuito. Vários tipos de dispositivos abrangentes de proteção de relé abrangentes baseados em microcomputadores podem ser instalados no painel da câmara de relé deste produto, e o controle inteligente do sistema pode ser realizado. Possui as funções de controle remoto, telemetria, comunicação remota e ajuste remoto, e a rede de campo pode ser controlada através do barramento CAN com interface de comunicação. Ele também possui as funções de impedir a mossoperação do disjuntor, empurrando e puxando o carrinho de mão com carga, fechando o interruptor de aterramento com eletricidade, enviando eletricidade na posição de aterramento e impedindo que ele entre no intervalo vivo por engano, que é referido como "cinco prevenção" para abreviar. O gabinete pode ser equipado com disjuntores de vácuo VSI (Zn63) e Zn12V, bem como disjuntores importados de circuitos de vácuo VD4 e contatores de vácuo da série VC.

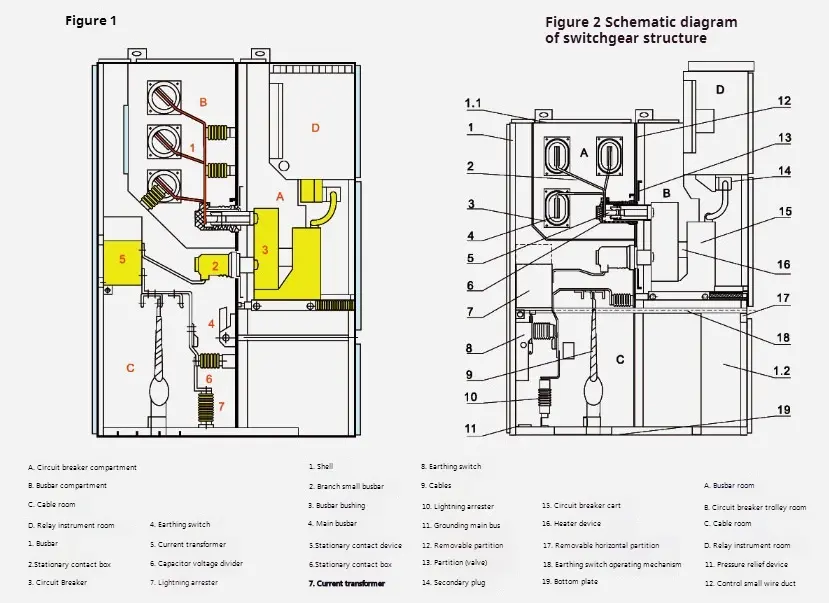

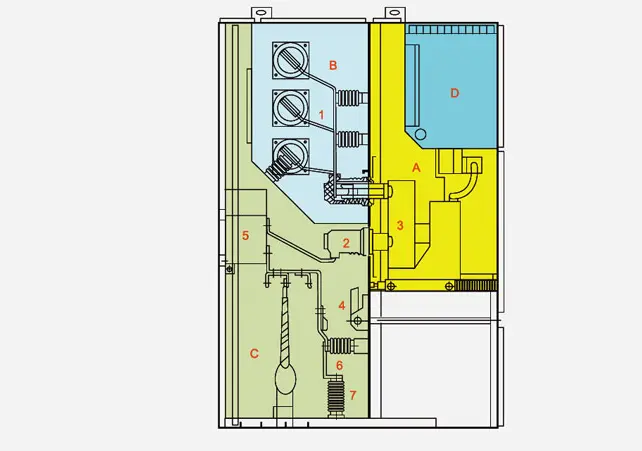

● Gráfico de estrutura do Kyn28-12 Tipo de alta tensão

● O conjunto completo de alta tensão atende abaixo dos padrões:

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Descrição de alta tensão de alta tensão

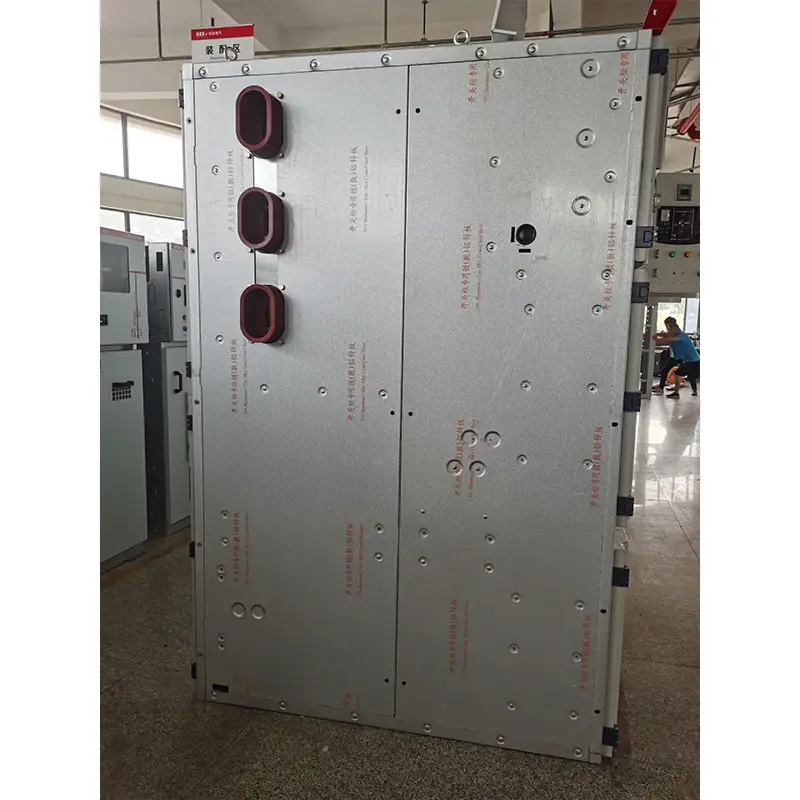

A concha e a partição do conjunto completo de alta tensão são feitas de placas de aço com revestimento de alumínio-zinco ou placas de aço que são aparafusadas após serem processadas e dobradas por ferramentas de máquinas CNC, para que o conjunto completo de alta tensão montada possa manter a uniformidade em tamanho. A placa de aço revestida de alumínio-zinco tem fortes efeitos anticorrosão e antioxidação e alta resistência mecânica. O interior do conjunto completo de alta tensão é dividido em sala de mão -de -obra, sala de ônibus, sala de cabo e sala de relé por partições, e a concha de cada unidade possui aterramento independente. Todas as portas são pulverizadas com plástico eletrostático, o que faz com que suas superfícies tenham as vantagens de resistência ao impacto, resistência à corrosão e aparência bonita (as cores podem ser personalizadas pelos usuários).

◆ A concha e partição

A concha e a partição do gabinete são feitas de placas de aço de zinco revestidas de alumínio importadas de alta qualidade, que são aparafusadas após serem dobradas pelas máquinas-ferramentas CNC, para que o conjunto completo de alta tensão montada possa manter a uniformidade no tamanho. Possui forte resistência à corrosão e resistência a oxidação e tem maior resistência mecânica que a mesma placa de aço. O conjunto completo de alta tensão é dividido na sala do carrinho de mão (compartimento do disjuntor), sala de ônibus, sala de cabo e sala de relé (sala de baixa tensão) por partição. A concha de cada unidade está de forma independente.

◆ Dimensões

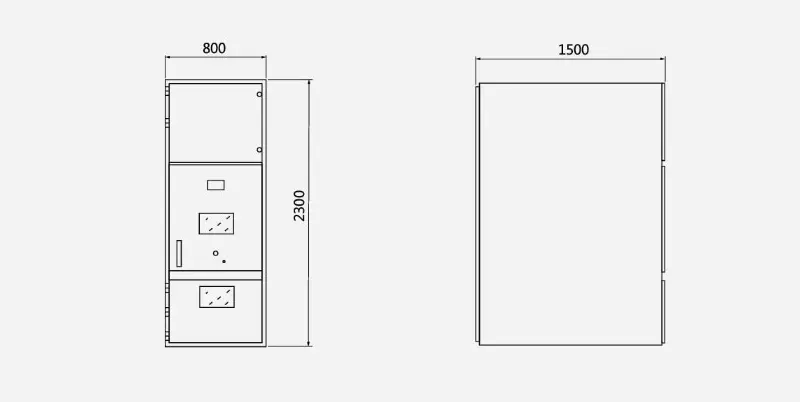

◆ Desenho dimensional de contorno do conjunto completo de alta tensão

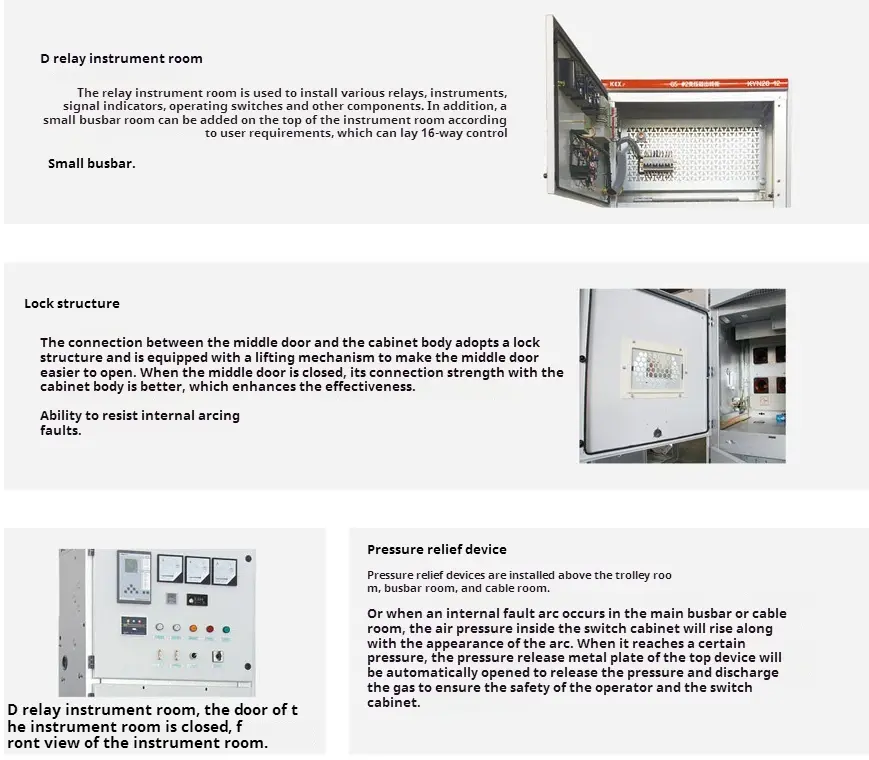

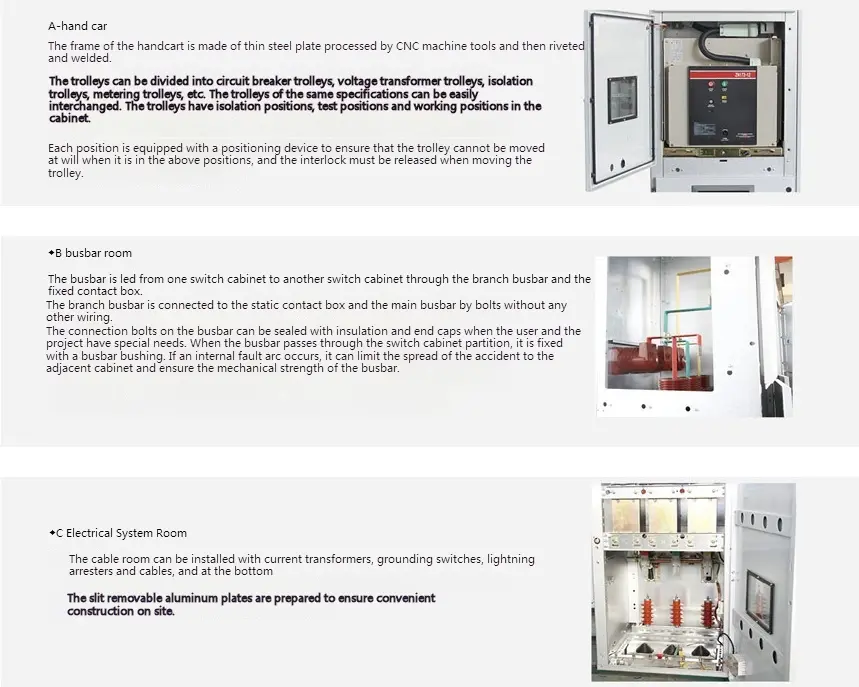

◆ Componente importante do conjunto completo de alta tensão do tipo Kyn28-12
