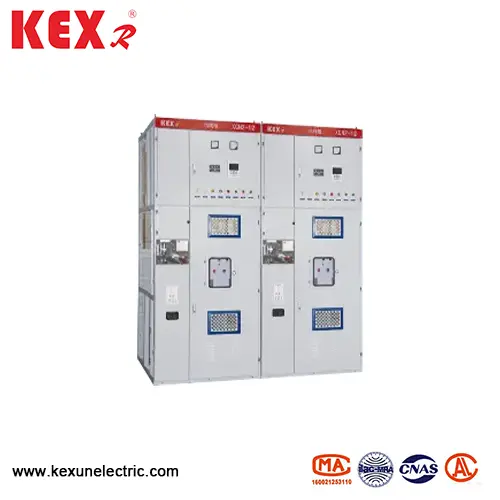

Tipo de caixa Equipamento de interruptor fechado de metal fixo

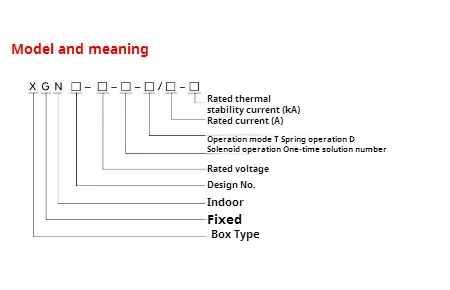

● Significado do modelo

● Principalmente parâmetros técnicos do equipamento de interruptor fechado do tipo XGN2-12 da caixa de metal fixo

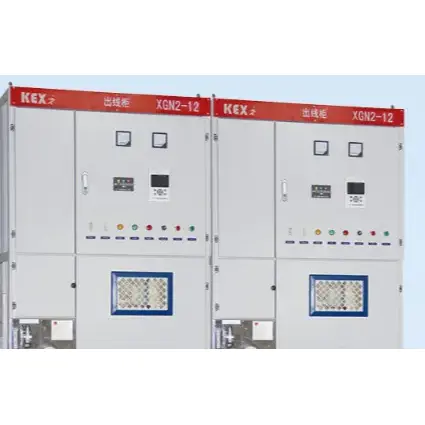

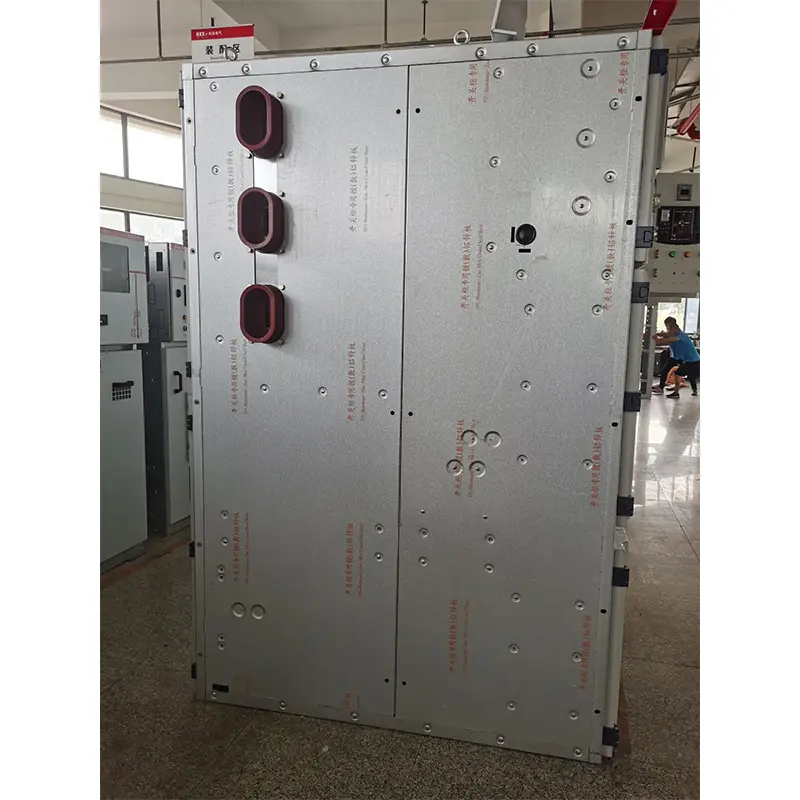

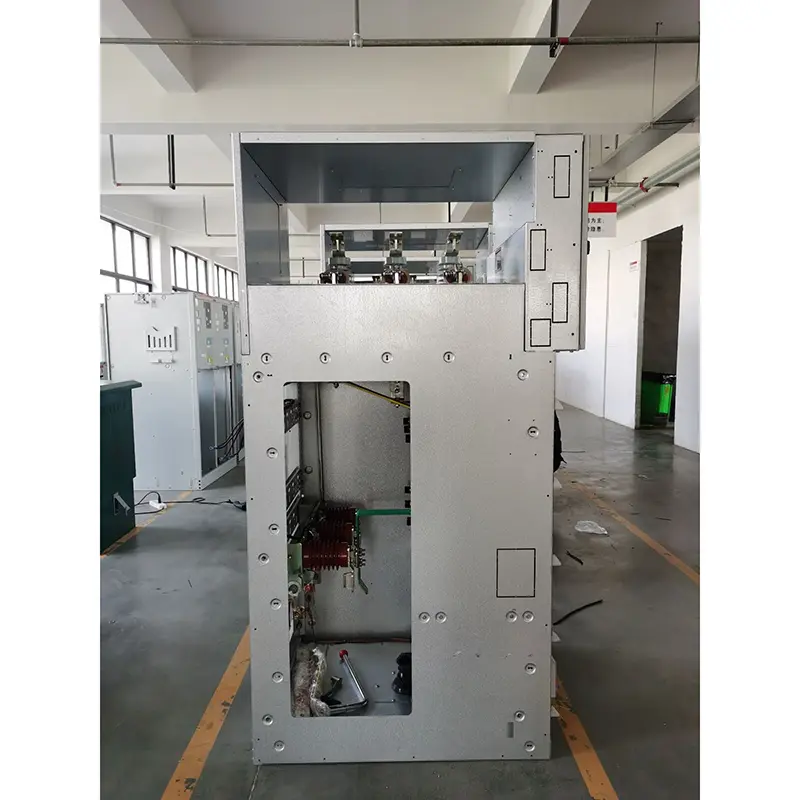

◆ Estrutura

Este equipamento de interruptor fechado de metal fixo do tipo XGN2-12 é uma estrutura de caixa fechada de metal e a estrutura do equipamento é soldada por aço ângulo. O equipamento é dividido em uma sala de disjuntor, uma sala de ônibus, uma sala de cabo e uma sala de retransmissão por placas de aço, e a operação dos principais componentes do equipamento pode ser observada através da janela de observação e a lâmpada de iluminação na fachada. Para melhorar o desempenho técnico do equipamento, os principais componentes (como disjuntores e desconectores rotativos) foram redesenhados. De acordo com o layout do equipamento de interruptor fechado de metal fixo do tipo XGN2-12, os relés, os relés podem ser instalados na sala de relé, relés de sinal, indicando instrumentos, as luzes de sinal podem ser instaladas na porta e a sala de instalação e operação do interruptor de transferência, com a sala de barramento na parte traseira e na sala de cabo na parte inferior, para que os usuários possam conectar-se de maneira conveniente. A frente é a sala do disjuntor, que é conveniente para a manutenção do equipamento. Consulte a Figura 1 e a Figura 2 e o manual do produto para o mecanismo interno do equipamento.

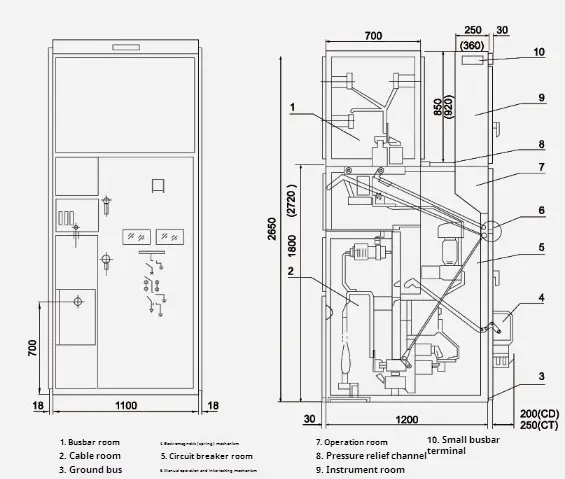

● XGN □ -12/07D Desenho de esboço

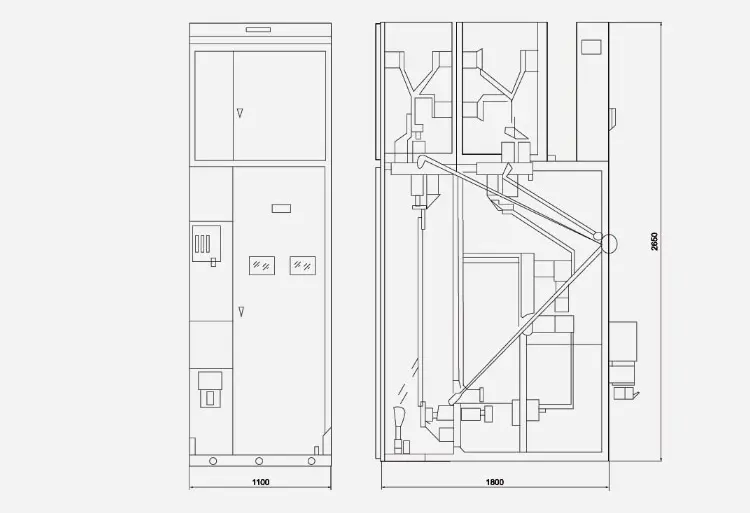

● XGN □ -12 (saída do cabo de desvio) Desenho de esboço

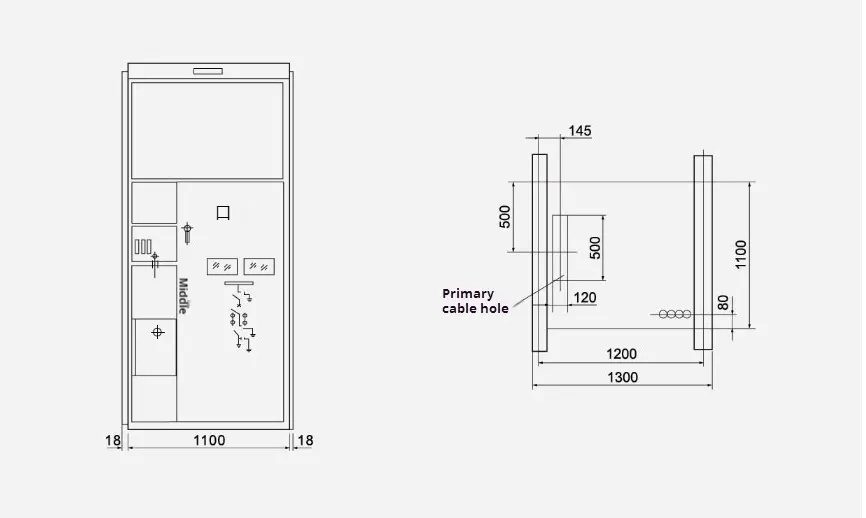

● Desenho geral de instalação de dimensão
