Armadeira de metal com armadura Metal fechado

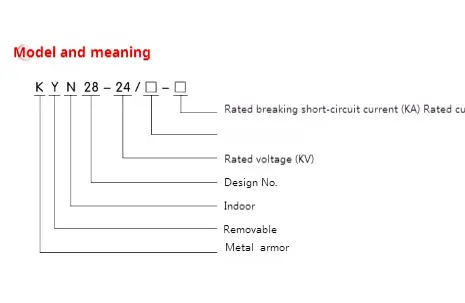

● Significado do modelo

● Condições de uso

◆ Condições de uso normal

▶ Temperatura ambiente: -15 ~ 40 ℃ e a média dentro de 24 horas menos que 35 ℃.

▶ Lunidade: a umidade diária média inferior a 95%; A umidade mensal média inferior a 90%;

▶ Pressão do vapor: A pressão média do vapor por dia não é superior a 2,2kpa ； A pressão média do vapor de água mensal não deve exceder 1,8kpa ；;

▶ Altitude: A altitude da área de chave de mudança de metal de mudança de armadura deve ser inferior a 1000 m

▶ O ar circundante não é obviamente poluído por poeira, sal, gás corrosivo e/ou combustível, vapor ou spray de sal;

▶ Vibração ou movimento do solo a partir da parte externa do equipamento de comutação e equipamentos de controle podem ser ignorados

▶ A amplitude da interferência eletromagnética induzida no sistema secundário não excede 1,6kV.

◆ Condições especiais de uso

Quando é usado em condições ambientais normais além das especificadas no GB/T1022, a empresa e os usuários podem negociar e chegar a um acordo sobre condições operacionais especiais.

Para impedir a condensação, o equipamento de mudança fechado de metal de mudança de armadura

está equipado com um aquecedor, que deve ser colocado em uso quando o painel está no estado de espera. Também deve ser dada atenção para colocar o aquecedor em operação quando o painel está em operação normal.

● Parâmetro técnico da área de chave de mudança de metal de mudança de armadura

● Breve descrição da estrutura

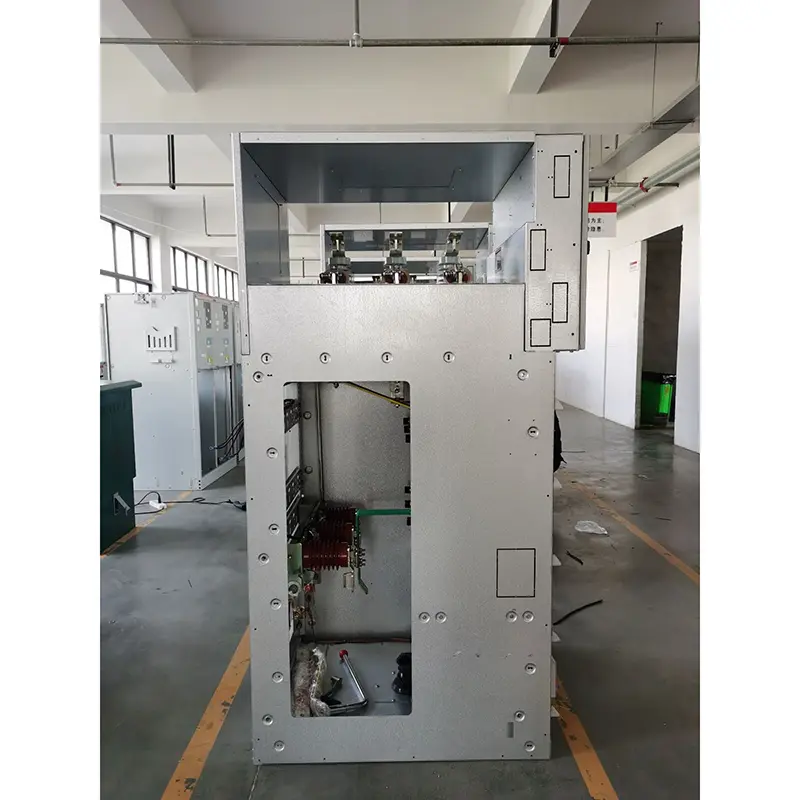

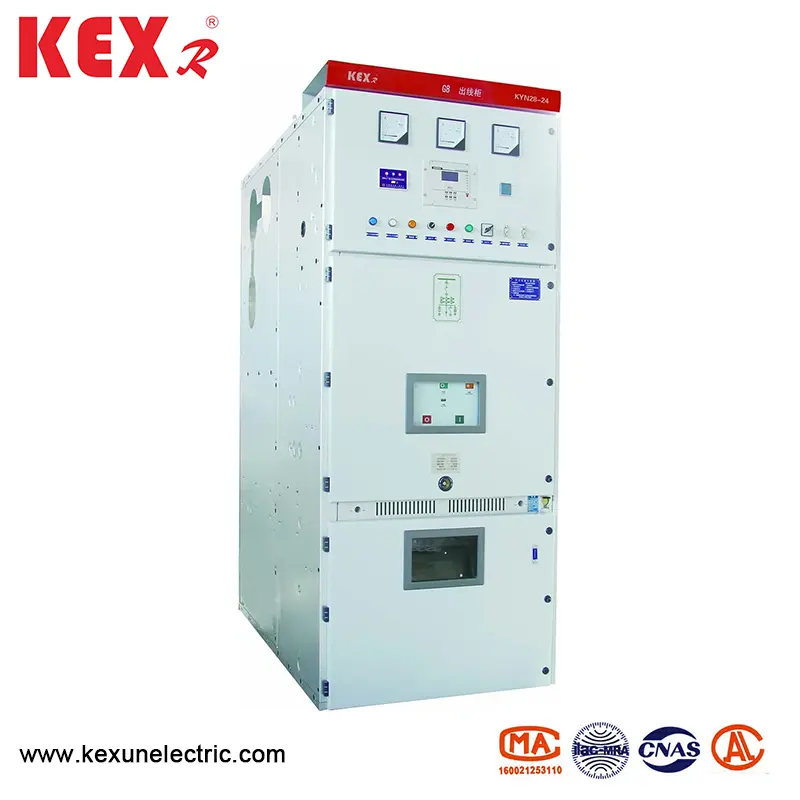

A entrada de interruptor fechada de Metal Metal de Metal de Metão de Metra, tipo Kyn28-24, consiste em peças de gabinete e removíveis (comumente conhecidas como carrinho de mão). O painel é dividido em vários compartimentos funcionais por partições de metal, como sala de ônibus, sala de disjuntor, sala de cabo e sala de instrumentos de retransmissão. As partes removíveis do painel de comutador podem ser equipadas com carrinho de mão em circuito de vácuo, carrinho de mão no transformador de tensão, carrinho de mão de raio, carrinho de mão de isolamento e carrinho de mão de fusível.

● Características dos principais componentes

◆ A concha

A concha do equipamento de interruptor fechado de troca de armadura do tipo Kyn28-24 é feito de placa de aço revestida de alumínio-zinco importada, que é processada pela Machine Tool CNC e feita pelo processo de dobragem múltipla. Todo o gabinete possui alta resistência à corrosão e resistência à corrosão e resistência a oxidação e, devido à adoção de múltiplas tecnologias de dobragem, o gabinete é mais leve em peso geral, com maior força mecânica e aparência bonita do que outros armários de equipamentos semelhantes. O gabinete adota uma estrutura montada, conectada por uma porca de salgueiro e um parafuso de alta resistência, para que o ciclo de processamento e produção seja reduzido, as peças são universais, o espaço é pequeno e a organização de produção é conveniente.

◆ O carrinho de mão

O esqueleto do carrinho de mão é feito de placa de aço fina e montada pela máquina -ferramenta CNC. O carrinho de mão e o gabinete têm alta precisão correspondente, e o intertravamento mecânico é seguro, confiável e flexível. O carrinho de mão pode ser dividido no carrinho de manobra do disjuntor, carrinho de mão no transformador de tensão, carrinho de mão de medição, carrinho de mão de isolamento, etc. Os carrinhos de mão com as mesmas especificações podem ser trocados livremente. O carrinho de mão possui uma posição de desconexão/teste e uma posição de trabalho no gabinete, e cada posição possui um dispositivo de posicionamento. Para garantir um intertravamento confiável. Todos os tipos de carrinhos de mão são impulsionados e retirados por hastes de parafusos, que são leves e flexíveis para operar e adequadas para o pessoal de plantão. Quando o carrinho de mão precisa ser removido do gabinete, ele pode ser convenientemente retirado com um caminhão de transferência especial para várias inspeções e manutenção. Quando o carro em execução do carrinho de mão é transportado para a sala do disjuntor do gabinete, ele pode ser bloqueado de maneira confiável na posição OFF/TESTE, e a luz indicadora de posição do gabinete mostra sua posição. Somente depois que o carrinho de mão estiver completamente bloqueado, o mecanismo de propulsão do parafuso de chumbo pode ser agitado para empurrar o carrinho de mão para a posição de trabalho. Quando o carrinho de mão atinge a posição de trabalho, a força operacional da alça de propulsão aumenta repentinamente e não pode ser girada, e sua luz indicadora de posição correspondente mostra sua posição. O intertravamento mecânico do carrinho de mão pode garantir com segurança que o disjuntor possa ser fechado apenas quando o carrinho de mão estiver na posição de trabalho ou na posição de teste; Além disso, o carrinho de mão só pode se mover quando o disjuntor estiver no estado de abertura.

◆ Compartamento

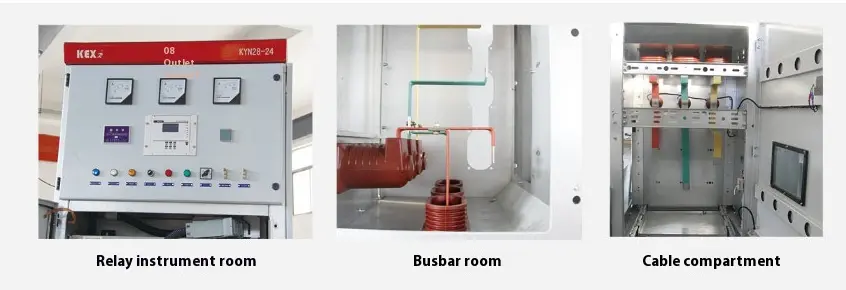

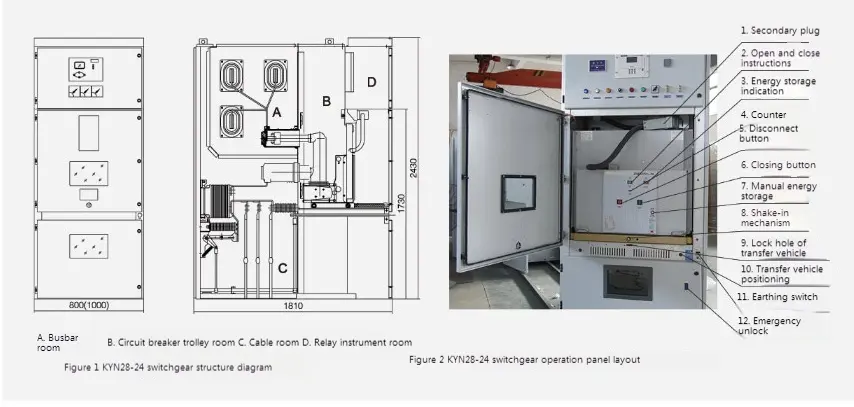

Os principais componentes elétricos da área de comutação estão em seus compartimentos independentes, a saber: sala do carrinho de mão, sala de ônibus, sala de cabo, sala de instrumentos de retransmissão, etc. O nível de proteção de cada compartimento atinge o IP2X. Exceto pela sala de instrumentos de retransmissão, os outros três compartimentos têm canais de alívio de pressão, respectivamente. Devido ao tipo intermediário, o espaço da sala de cabos aumenta bastante, para que o equipamento possa conectar vários cabos em paralelo.

▶ Compartimento do barramento A: O barramento principal é conectado por splicing único, que é fixado pelo barramento de ramificação (caixa de contato estática) e manga de isolamento de barramento principal. O barramento principal e o barramento de gravata são barras de cobre com seção transversal retangular e barras de barramento duplo são usadas para carga de corrente pesada. Para necessidades especiais, o ônibus pode ser coberto com manga encolhida por calor e caixa de capa isolante personalizada. Buchas isolantes são instaladas entre os ônibus de armários adjacentes, o que pode efetivamente limitar o acidente no compartimento sem se espalhar para outros armários em caso de arco de falha interna.

▶ Compartimento do disjuntor B: Os trilhos são instalados em ambos os lados do compartimento para o carrinho de mão se move da posição desligada/teste para a posição de trabalho no gabinete. A partição (válvula) da caixa de contato estática está instalada na parede traseira da sala do carrinho de mão. Quando o carrinho de mão se move da posição OFF/TESTE para a posição de trabalho, as válvulas superior e inferior na boca da caixa de contato estático são abertas automaticamente em conjunto com o carrinho de mão. Ao se mover na direção oposta, a válvula fechará automaticamente até que o carrinho de mão se retire para uma determinada posição e cobre com segurança a caixa de contato estática, formando o isolamento efetivo. Como não há ligação entre a válvula superior e a válvula inferior, a válvula no lado ativo pode ser bloqueada durante a manutenção, garantindo assim que o pessoal de manutenção não toque no corpo vivo. O carrinho de mão também pode ser operado quando a porta da sala do disjuntor estiver fechada. Através da janela de observação da porta, você pode observar a posição do carrinho de mão no compartimento, as instruções de abertura e fechamento e a situação de armazenamento de energia.

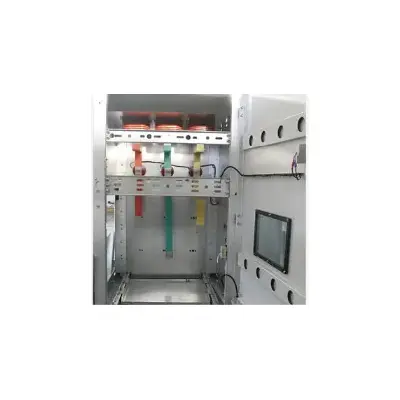

▶ Compartimento do cabo C: O painel de chave fechado de Metal de Metal de Montagem de Montagem do tipo Kyn28-24 é construído no meio; portanto, o compartimento de cabo tem um espaço grande. O transformador de corrente e o interruptor de aterramento estão instalados na parede traseira do compartimento (o interruptor de aterramento também pode ser instalado no meio do gabinete do comutador, de acordo com as necessidades do cliente), e o registro de raios é instalado na parte inferior do compartimento. Depois que o carrinho de mão e a partição horizontal extraível são removidos, os construtores podem entrar no gabinete a partir da frente para instalação e manutenção. Os condutores de conexão do cabo na sala de cabos podem ser conectados em paralelo com 1-3 cabos por fase e 6 cabos podem ser conectados em paralelo a cada fase quando necessário. A placa de vedação de metal com fenda destacável ou a placa de vedação de metal não magnética é preparada na parte inferior do compartimento do cabo para garantir uma construção conveniente.

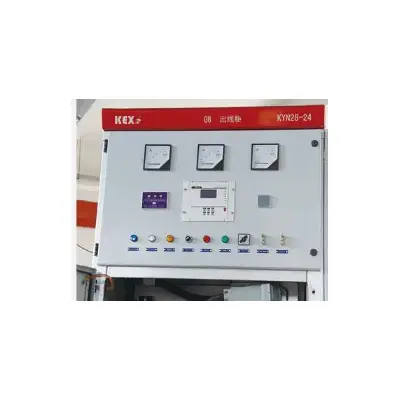

▶ Sala do instrumento de relé D: Componentes de proteção de relé, instrumentos, indicadores de exibição ao vivo e equipamentos secundários com requisitos especiais podem ser instalados na sala de instrumentos de revezamento. A linha de controle é colocada no entroncamento, e o entroncando possui uma placa de tampa de metal, que pode isolar a linha secundária dos componentes de alta tensão. O entroncamento frontal esquerdo é reservado para o chumbo e o chumbo dos cabos de controle, e as partes correspondentes da placa inferior são fornecidas com fios secundários e orifícios de rosqueamento do cabo. Na placa superior da sala de instrumentos de revezamento, também há um pequeno orifício de passagem de ônibus que é conveniente para a construção. Quando a fiação, a placa de capa superior da sala de instrumentos pode ser aberta para facilitar a instalação do pequeno ônibus.
