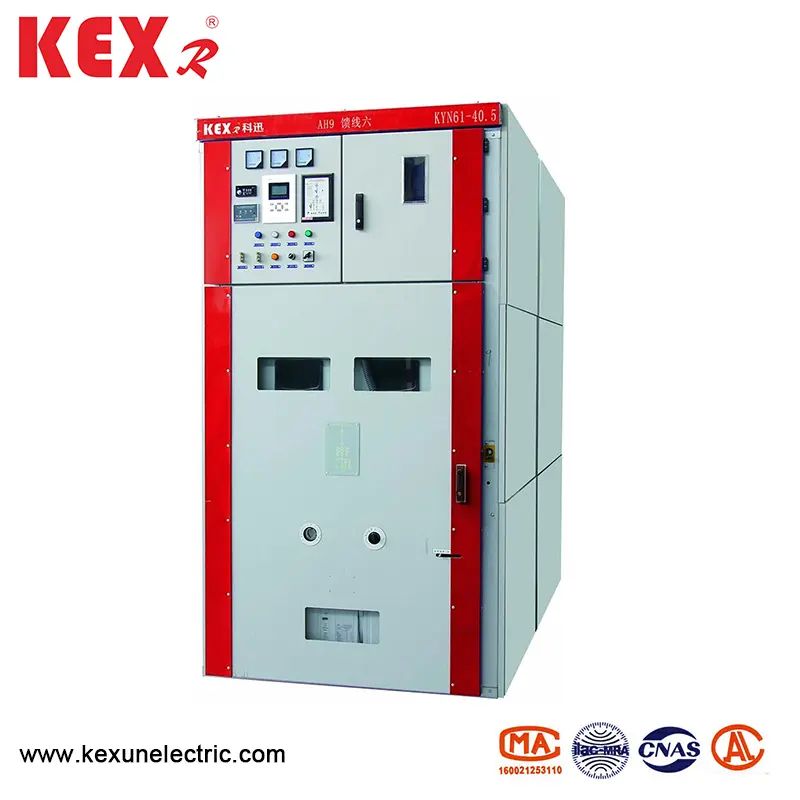

Equipamento de interruptor de mudança de armadura

● Resumo

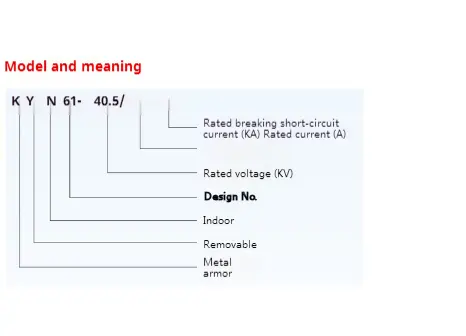

Kyn61-40.5 Equipamento de troca de mudança de armadura (doravante denominado equipamento) é um dispositivo de distribuição interna completo com AC 50Hz trifásico e tensão nominal de 40,5kv. Como usina, subestação e empresas industriais e de mineração para receber e distribuir energia elétrica, ela pode controlar, proteger e detectar circuitos e também pode ser usada em locais com operações frequentes. Este equipamento de comutação está em conformidade com GB/T11022-1999, GB3906-2006 e DL404-1997.

● Parâmetros técnicos para cada componente de Kyn61-40.5 Tipo de equipamento de troca vestido de armadura

◆ ARMAGEM ASSURA

◆ Disjuntor de circuito a vácuo

◆ Máquinas operadas por mola

● Características estruturais do Kyn61-40.5 Equipamento de chave de mudança de armadura do tipo armadura

O equipamento do comutador foi projetado de acordo com o padrão de equipamento de metal blindado em GB3906-1991 e IEC298. Todo o equipamento consiste em duas partes: o equipamento e a parte desenhada (carrinho de mão). A estrutura do equipamento é montada e combinada com parafusos. O interior do equipamento do interruptor é dividido em sala de disjuntor, sala de ônibus principal, sala de cabo e sala de instrumentos de retransmissão por partição de metal. O nível de proteção da concha atinge o IP3X e o nível de proteção entre os compartimentos é IP2X, e todos os membros estruturais de metal são aterrados com segurança. Cada compartimento do sistema de loop principal possui um canal de liberação de pressão para escape independente.

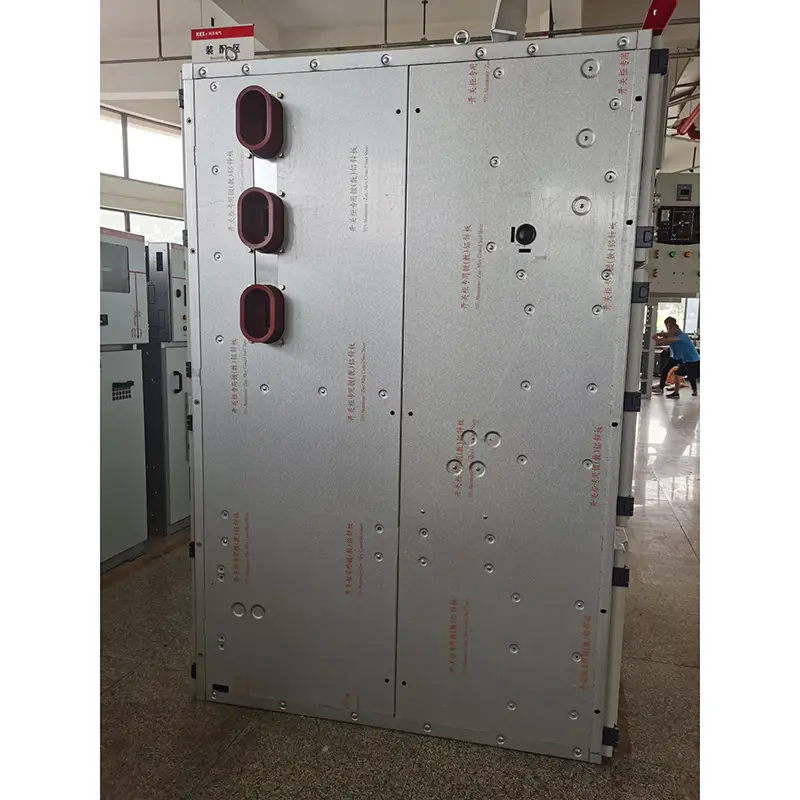

◆ Shell e partição

A concha e a partição do equipamento de troca de mudança de armadura são aparafusadas por placa de aço com lamas a frio após serem processadas e dobradas por máquinas-ferramentas CNC. Portanto, o equipamento montado pode garantir a uniformidade das dimensões estruturais. O equipamento de interruptor de mudança de armadura é dividido na sala do disjuntor, na sala de ônibus principal, na sala de cabo e na sala de instrumentos de retransmissão, e cada parte é separada por partição de metal aterrada.

◆ Cartão

O carrinho de mão pode ser dividido no carrinho de manobra do disjuntor, carrinho de mão no transformador de tensão, carrinho de mão de medição, carrinho de mão de isolamento, etc. Todos os tipos de carrinho de mão têm a mesma forma e tamanho e carrinhos de mão com o mesmo objetivo são intercambiáveis. O carrinho de mão possui uma posição de teste/isolamento e uma posição de trabalho no equipamento, e cada posição está equipada com um dispositivo interligado para garantir que o carrinho de mão não possa se mover casualmente quando estiver nas duas posições acima.

◆ Compartimento do disjuntor

Uma faixa específica está instalada no compartimento do disjuntor para o carrinho de mão se mover. Quando o disjuntor se move entre a posição de teste e a posição de trabalho, a válvula de isolamento abre ou fecha automaticamente, o que garante que a equipe não toque no corpo carregado. O carrinho de mão pode ser operado com a porta do equipamento fechada e a posição do carrinho de mão no equipamento pode ser vista através da janela de observação e, ao mesmo tempo, quaisquer sinais funcionais no carrinho de mão podem ser vistos.

◆ Compartimento de ônibus

O barramento principal leva de um equipamento de troca de mudança de armadura para outro e é fixado por barramentos pequenos e caixas de contato estático e é fixado por mangas de barramento ao atravessar as placas laterais de equipamentos adjacentes. Todos os ônibus adotam isolamento composto.

◆ Compartimento de cabo

PT, interruptor de aterramento, raio de raio e vários cabos podem ser instalados na sala de cabos.

◆ Sala de retransmissão

A placa interna e o painel de relé podem ser equipados com componentes secundários, como componentes de controle e proteção, instrumentos de medição e exibição e indicadores de monitoramento ao vivo.

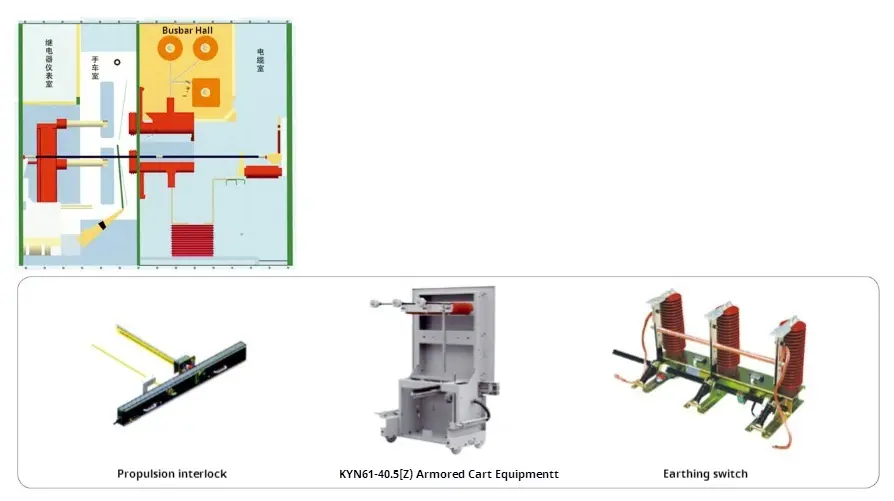

◆ Dispositivo interligado

O equipamento de interruptor de mudança de armadura possui um dispositivo de intertravamento confiável, que garante efetivamente a segurança dos operadores e equipamentos;

Quando o interruptor de aterramento está na posição desligada, o carrinho de mão só pode se mover da posição de teste/isolamento para a posição de trabalho; E a porta dos fundos não pode ser aberta, impedindo assim a entrada equivocada no intervalo eletrificado. Quando o carrinho de mão é completamente retirado do equipamento ou quando o carrinho de mão está na posição de teste/isolamento no equipamento e o interruptor de aterramento é interligado e desbloqueado, o interruptor de aterramento pode ser fechado. Quando o carrinho de mão está na posição de trabalho, o interruptor de aterramento não pode ser fechado. Ele impede que o interruptor de aterramento seja ligado por engano e impede que o carrinho de mão se mova para a posição de trabalho quando o interruptor de aterramento estiver na posição fechada. Somente quando o carrinho de manobra do disjuntor estiver na posição de teste/isolamento ou posição de trabalho, o disjuntor pode ser operado; Além disso, depois que o disjuntor estiver fechado, o carrinho de mão não pode se mover, o que impede que a carga ativa empurre e puxe o disjuntor por engano. O intertravamento elétrico pode ser instalado entre os equipamentos.

◆ Dispositivo de aterramento

Na sala de cabo, há uma barra de ônibus de aterramento 6 × 50mm2, que pode passar pelos equipamentos adjacentes e fazer um bom contato com os equipamentos.

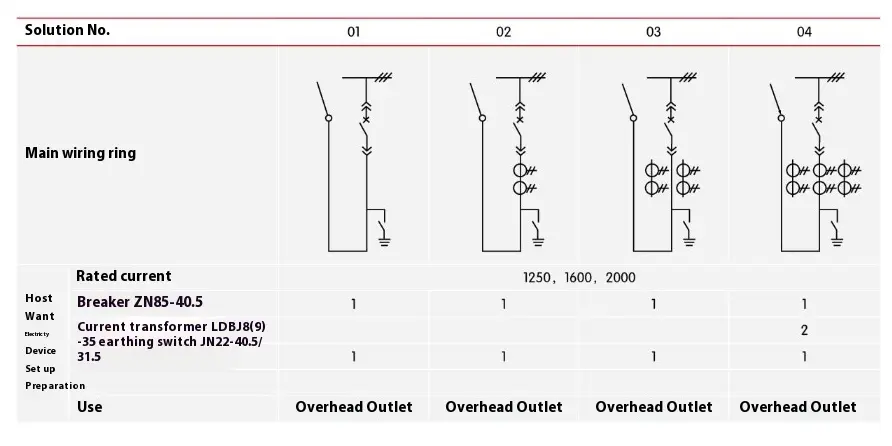

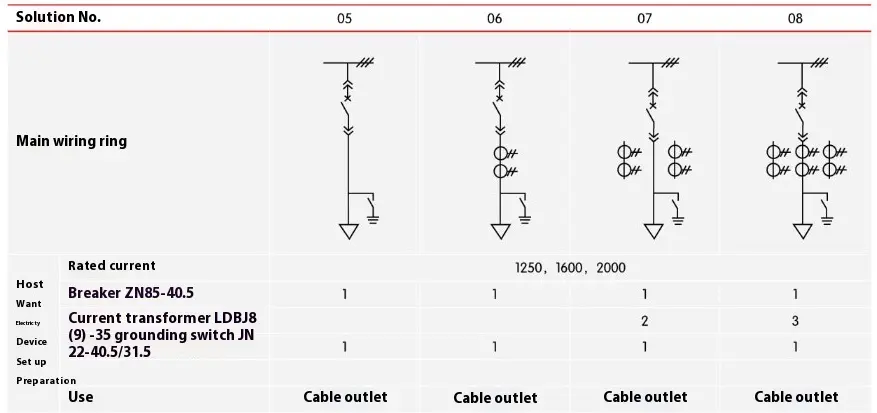

● Esquema de fiação principal

Existem 27 esquemas de fiação primária típica comumente usados ​​para o equipamento de comutação de mudança de armadura, que pode atender às necessidades das linhas de entrada e saída de cabos dos usuários, linhas de entrada e saída, de entrada e saída, se houver outros esquemas diferentes dos esquemas, consulte o fabricante.

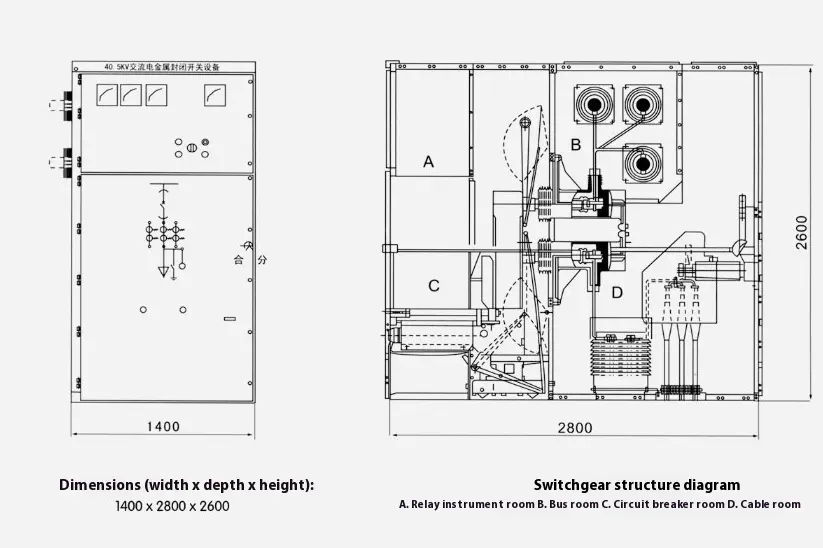

● Dimensões estruturais e diagrama esquemático do equipamento de troca de mudança de armadura
