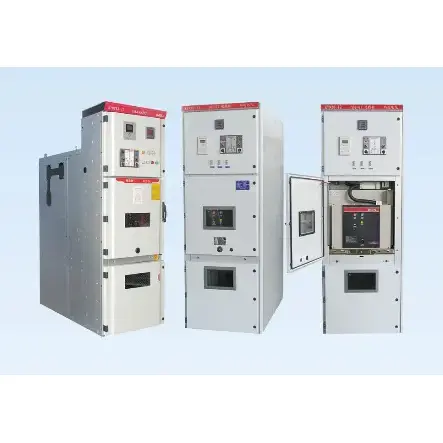

HV SwitchGear

● Usando condições

▶ Temperatura do ar: -10 ~ 40 ℃;

▶ Altitude: abaixo de 1000m

▶ Lunidade: umidade relativa: a média diária inferior a 95%e a média mensal não é superior a 90%

▶ Pressão do vapor de água: o valor médio diário não é superior a 2,2kpa, e o valor médio mensal não é superior a 1,8kpa ；; Quando a temperatura cai repentinamente, pode ocorrer condensação, acompanhada de poluição. Este produto é adequado para as duas condições ambientais a seguir mais graves que as condições normais:

(1) a condensação não é frequente (não mais que duas vezes por mês em média) e é ligeiramente poluída;

(2). Geralmente, não há condensação (não mais que duas vezes por ano em média), o que é seriamente poluído

▶ O painel de comutação HV é adequado para locais agressivos, onde não há perigo de fogo e explosão, e a poluição séria é suficiente para corroer os metais e destruir o isolamento

▶ O painel Kyn28-12 do tipo HV é adequado para locais onde não há vibração violenta, inchaços e inclinação vertical não excedem 80.

Observação:

(1) O painel de comutação HV permite armazenamento e transporte em -30 ℃

(2) Quando a altitude exceder 1000m, deve ser tratada de acordo com o B/2102 "Requisitos técnicos para aparelhos elétricos de alta tensão usando áreas de altitude"; Quando a altitude não exceder 2000m, nenhuma medidas deve ser tomada para equipamentos auxiliares de baixa tensão;

(3) Quando as condições de uso reais forem diferentes das opções acima, ele deve ser negociado pelo usuário e pelo fabricante.

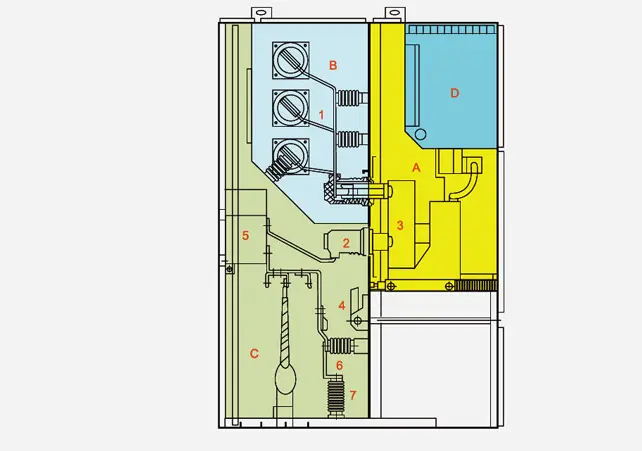

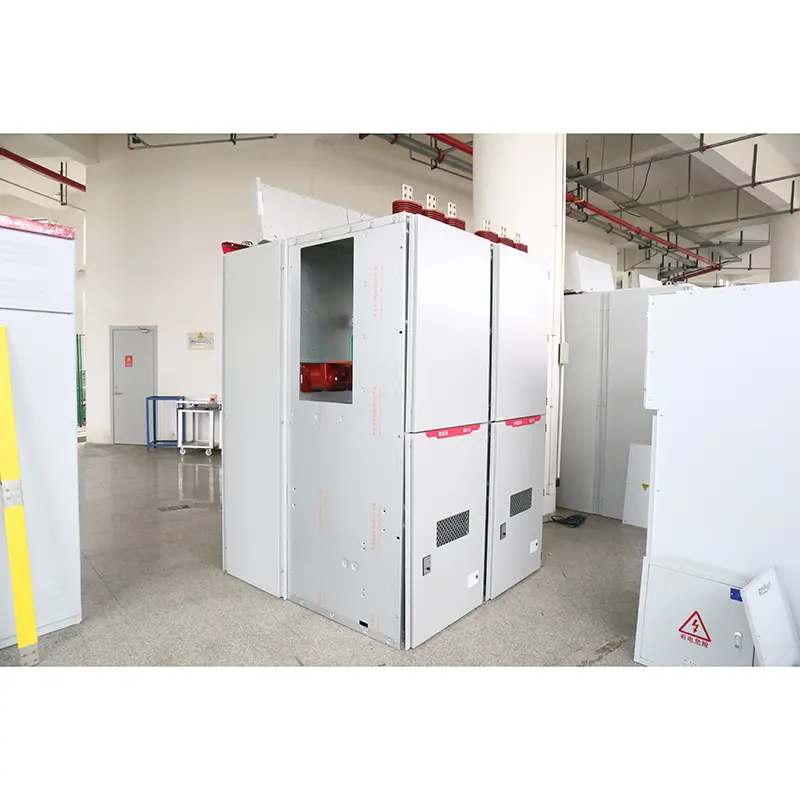

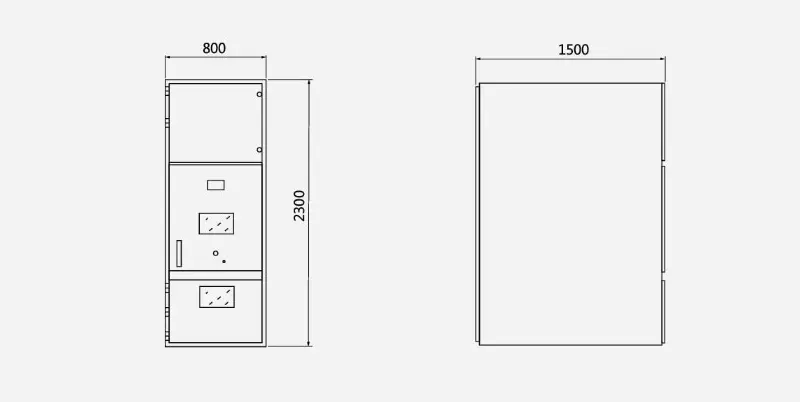

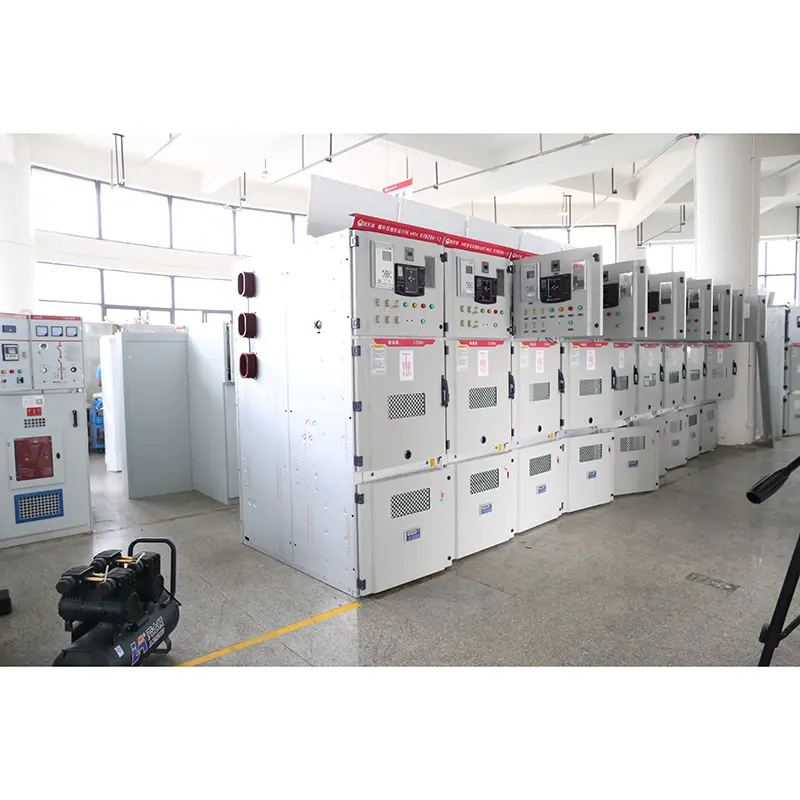

◆ O painel de comutador HV consiste em duas partes: um corpo fixo do gabinete e uma parte desenhada (carrinho de mão para curta) (veja a figura para o diagrama esquemático da estrutura da porta -chave HV). A concha do corpo do gabinete do cenário e as pranchas de cada unidade funcional são aparafusadas por placas de aço revestidas com alumínio-zinco. O nível de proteção do shell da porta -chave atinge o IP4X e o nível de proteção de cada placa de partição e porta do disjuntor de compartimento é P2X quando é aberta. O painel de comutação do tipo Kyn28-12 pode ser equipado com o carcarador de manobra VS1, Zn 12V a vácuo do disjuntor e o carcarto de manobra do disjuntor de vácuo VD4 e o contator de vácuo VC produzido pela ABB Company. O painel de chave pode ser instalado em armários duplos, ou seja, em arranjo consecutivo. A instalação e a depuração do gabinete do comutador podem ser realizadas na frente, para que o gabinete do interruptor possa ser instalado contra a parede. A maior vantagem de instalar contra a parede é salvar o espaço. Além disso, o painel de comutador HV pode ser instalado sem a parede, ou seja, o tipo de manutenção dupla face. O layout da estrutura interna dos dois é inconsistente e sua vantagem é uma manutenção conveniente.

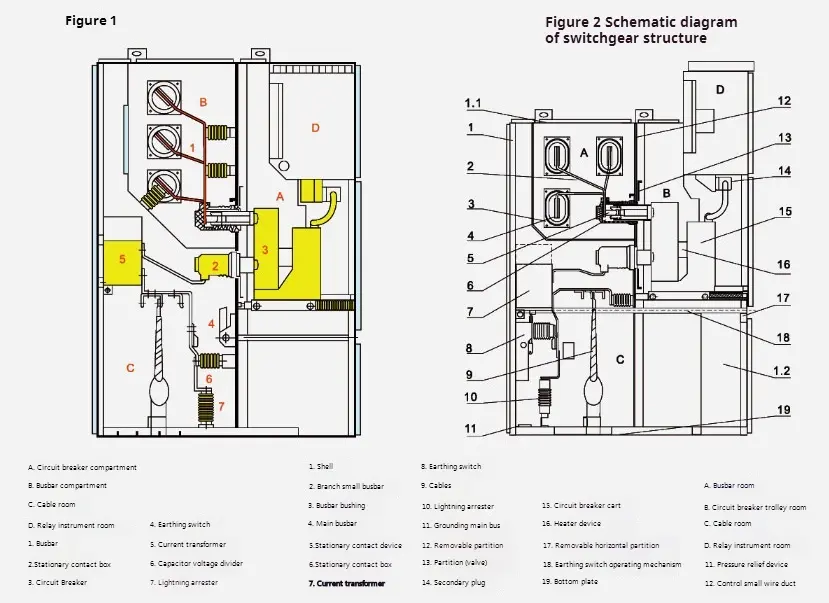

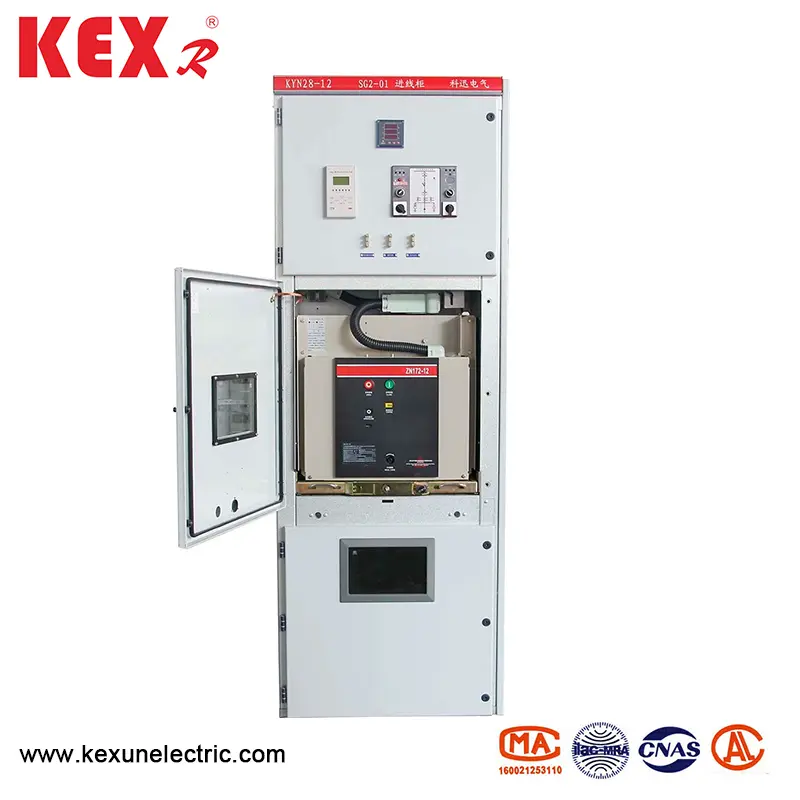

◆ Estrutura do painel de comutação HV

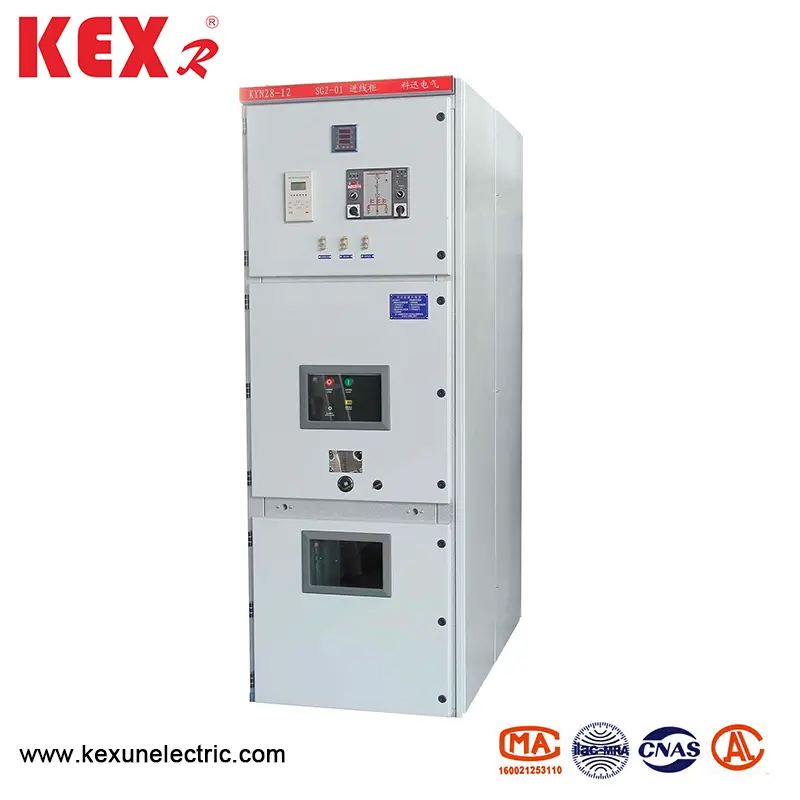

◆ Visão geral do Kyn28-12 Tipo HV SwitchGear

A concha do gabinete e a partição da área de comutação HV são feitas de placas de aço revestidas com alumínio-zinco ou placas de aço aparafusadas após serem processadas e dobradas por ferramentas de máquinas CNC, e o gabinete da chave montada pode manter a uniformidade em tamanho. A placa de aço revestida de alumínio-zinco tem fortes efeitos anticorrosão e antioxidação e maior resistência mecânica que a mesma placa de aço. O interior do painel de comutação HV é dividido em 1. Sala de mão -de -mão 2. Sala de ônibus 3. Sala de cabo 4. Sala de instrumentos de relé e a concha de cada unidade possui aterramento independente. As portas do painel são pulverizadas com plástico eletrostático para fazer com que suas superfícies tenham as vantagens de resistência ao impacto, resistência à corrosão e aparência bonita (a cor pode ser personalizada pelos usuários).

◆ Shell e partição

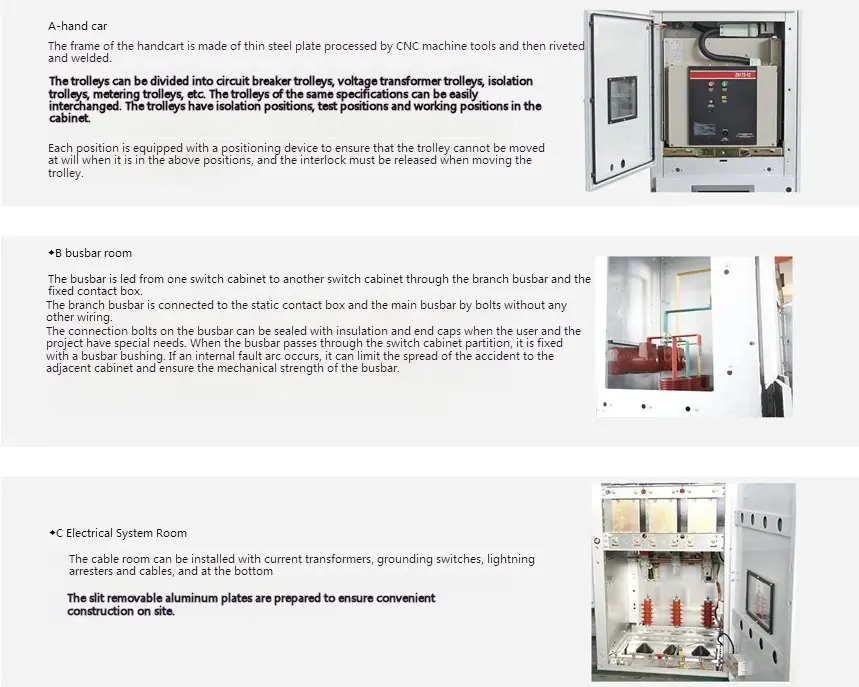

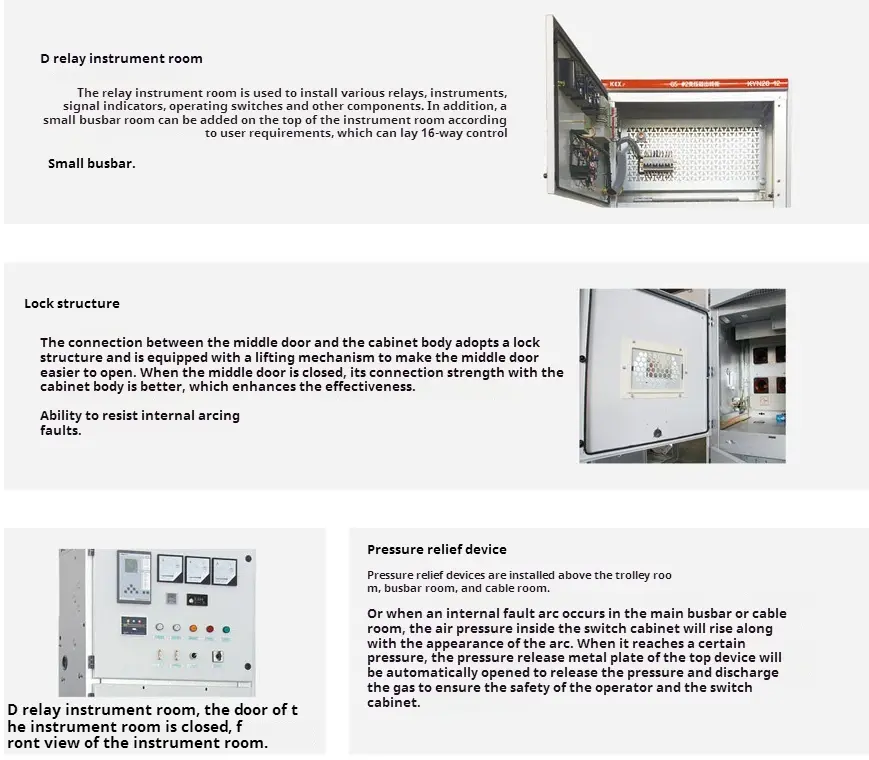

A concha e a partição da porta-chave HV do tipo Kyn28-12 são feitas de placas de aço de zinco revestidas de alumínio importadas de alta qualidade, que são aparafusadas após serem dobradas pelas máquinas-ferramentas CNC, para que a porta-chave HV montada possa manter a uniformidade em tamanho. Possui forte resistência à corrosão e resistência a oxidação e tem maior resistência mecânica que a mesma placa de aço. O painel de comutação HV é dividido na sala do carrinho de mão (compartimento do disjuntor), sala de ônibus, sala de cabo e sala de relé (sala de baixa tensão) por partição. A concha de cada unidade está de forma independente.
