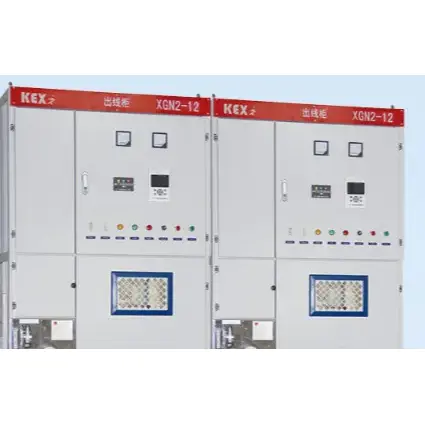

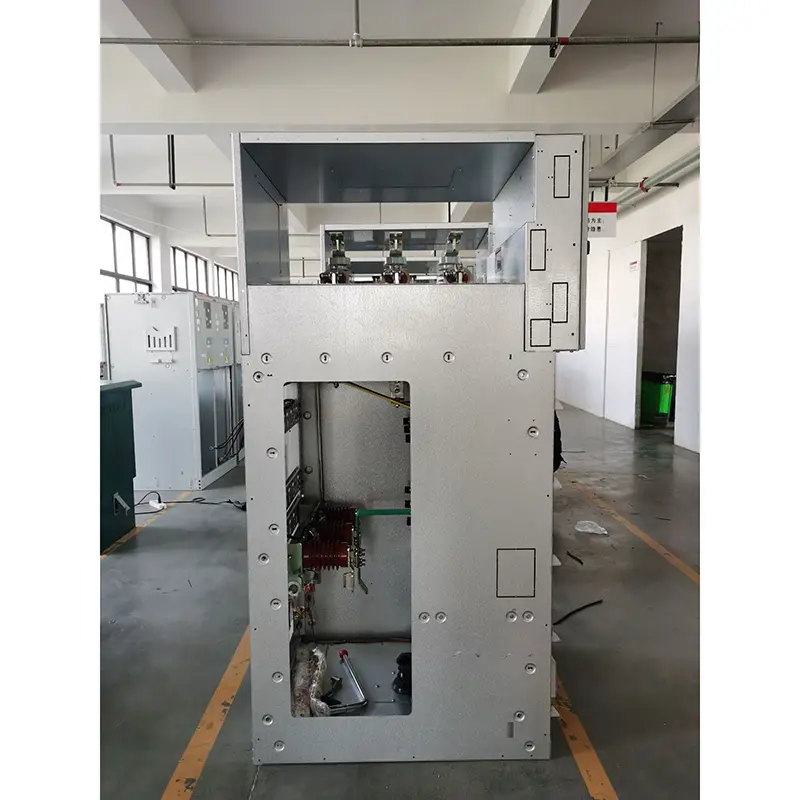

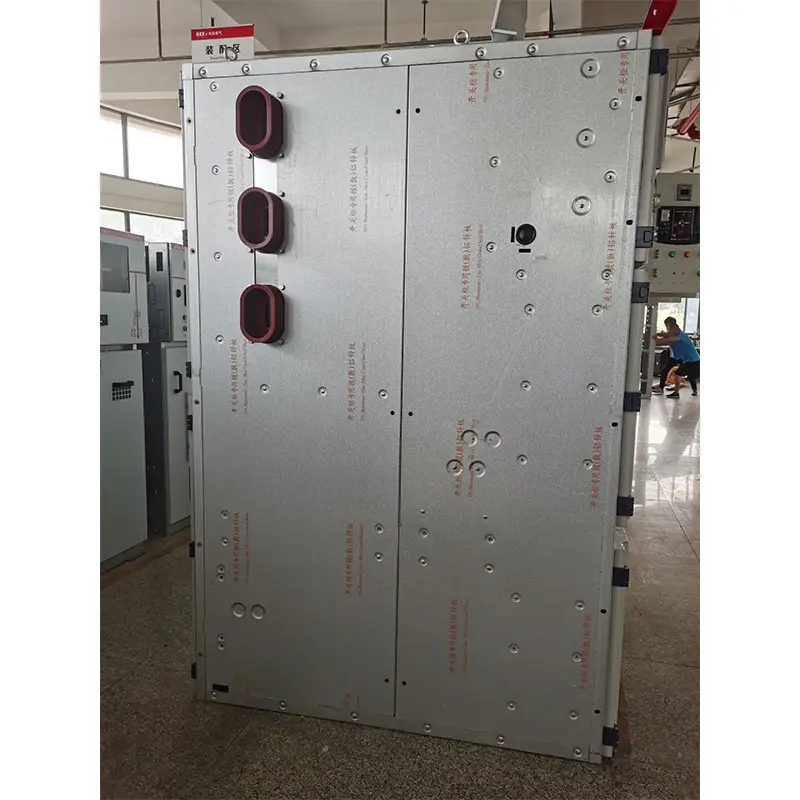

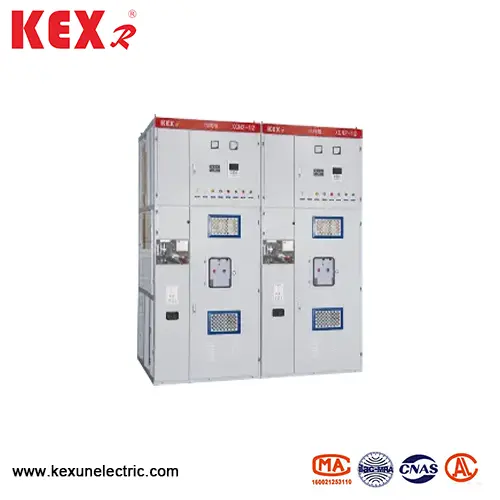

Tipo de caixa de metal fixo

● Usando condições

▶ A temperatura ambiente do tipo de caixa do tipo XGN2-12

-25 ~ 40 ℃ (interno)

▶ Altitude: abaixo de 1000m

▶ A umidade relativa média diária não é superior a 95%, e a umidade relativa média mensal não é superior a 90%

▶ O terremoto não deve exceder a magnitude 8

▶ O painel de chave fechado do tipo de caixa fixo do tipo XGN2-12 deve ser instalado em um local livre de incêndio, explosão, poluição grave, corrosão química e vibração violenta.

● Parâmetro técnico

◆ Dispositivo anti-erro

A função de "cinco prevenções" é impedir que o disjuntor seja dividido e fechado por engano; Impedir a malha em carga e a mossoperação do interruptor de isolamento; Impedir que o interruptor de aterramento se feche quando for carregado; Impedir que o interruptor de aterramento seja ligado quando está fechado; Evite entrar no intervalo carregado por engano.

Esse tipo de chave fechado de caixa fechado do tipo de caixa fixo do tipo XGN2-12 adota o modo de travamento mecânico obrigatório, e o dispositivo de travamento é composto por componentes principais, como suporte, disco, painel, placa de travamento, alça, biela de conexão, etc., que tem as características do desempenho confiável, funções completas, estrutura simples e operação conveniente, portanto, atingindo os "cinco precedentes".

▶ O interruptor de controle (interruptor KW) com flop vermelho e verde é usado no esquema do disjuntor para impedir que o disjuntor seja dividido e fechado por engano

▶ Somente depois que o disjuntor está realmente quebrado, a pequena alça pode ser puxada da posição "funcionando" e virada para a posição "quebra e travamento"; Interruptor de isolamento de abertura e fechamento; Evite a interruptor de desconexão de 7 cargas de abertura e fechamento. A reversibilidade de bloqueio e anti-bloqueio possui duplas funções anti-misoperação, ou seja, quando a pequena alça está na posição de "bloqueio de quebra", apenas os desconexões superior e inferior podem ser ligadas e desligadas, mas o disjuntor não pode ser ligado e desativado, evitando assim a mossooperação do disjuntor do circuito

▶ Quando o disjuntor e os desconexão superior e inferior estão no estado fechado, e a pequena alça está na posição de "funcionamento", as portas do gabinete dianteiro e traseiro não podem ser abertas, de modo a impedir que eles entrem no intervalo vivo por engano

▶ Quando os desconexão superior e inferior não são abertos, o interruptor de aterramento não pode ser fechado e a pequena alça não pode ser virada da posição de "quebra e bloqueio" para a posição "manutenção", que pode impedir que o fio de aterramento seja pendurado com a eletricidade

▶ Se o interruptor de aterramento não for aberto, os desconexões superiores e inferiores não poderão ser fechadas, o que pode impedir que o fio de aterramento feche os desconexão superior e inferior.

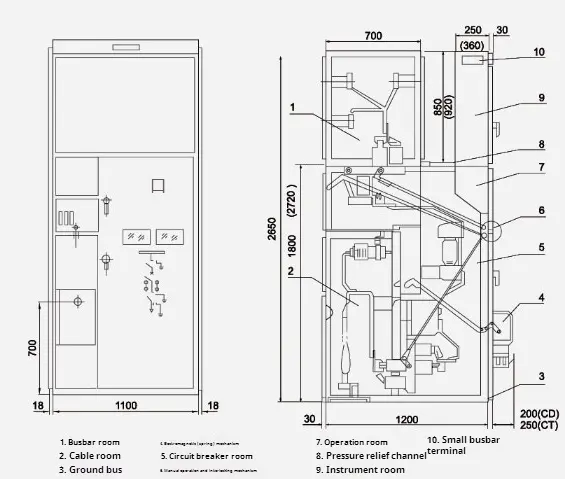

● XGN □ -12/07D Desenho de esboço

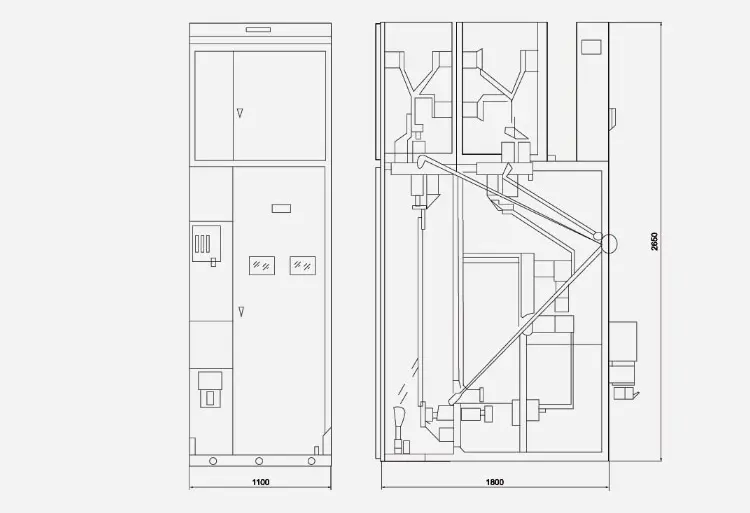

● XGN □ -12 (saída do cabo de desvio) Desenho de esboço

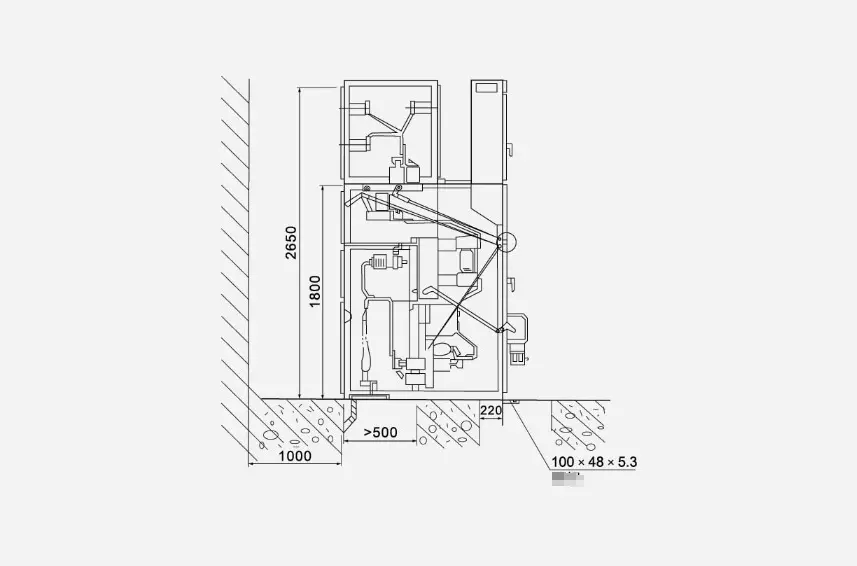

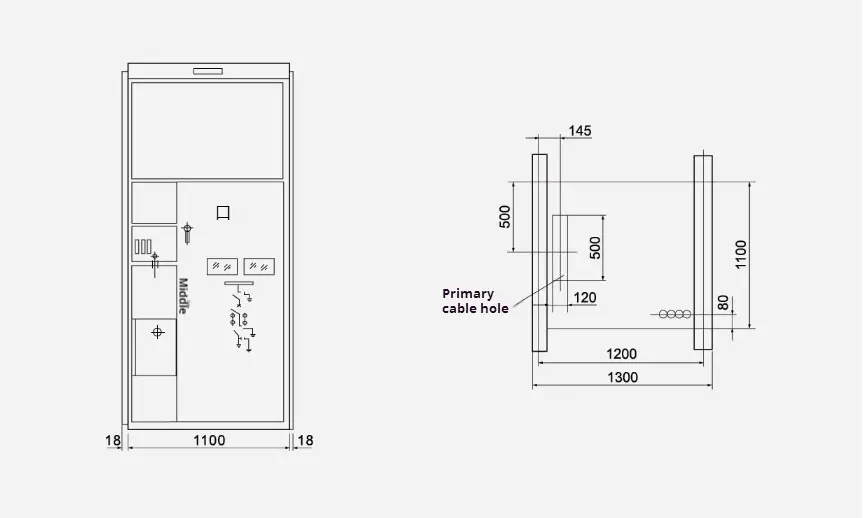

● Desenho geral de instalação de dimensão
