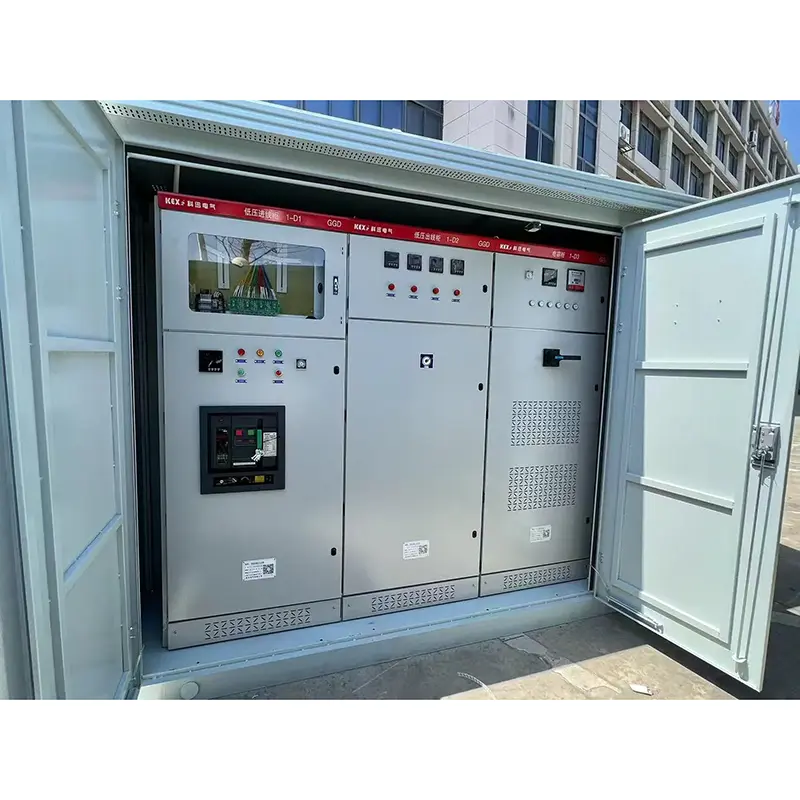

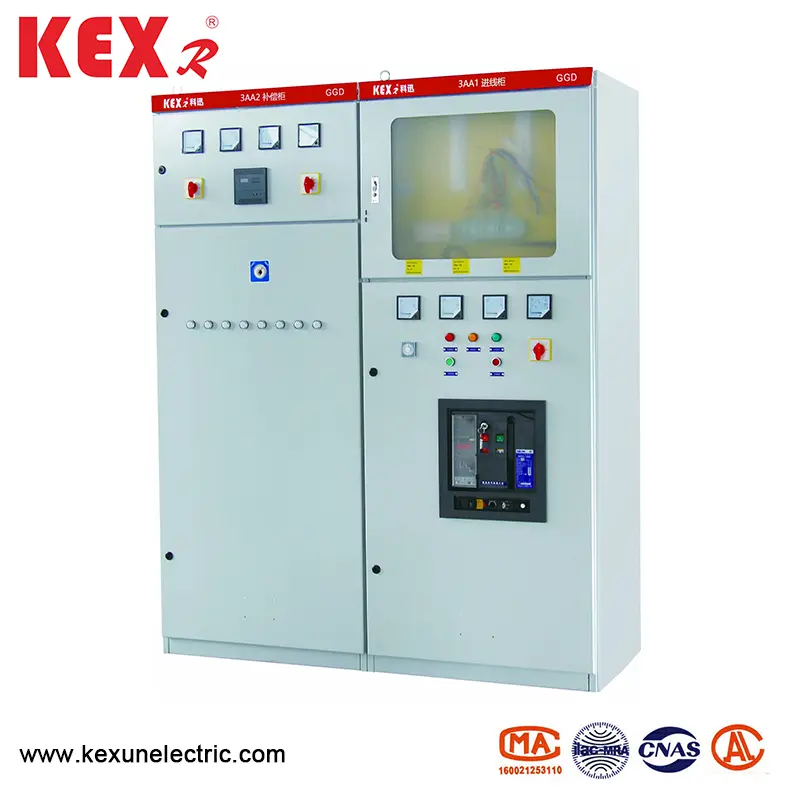

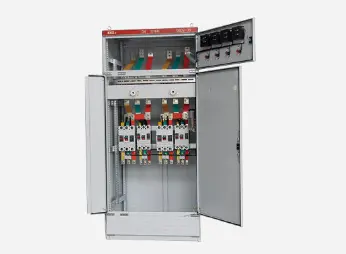

Gabinete de distribuição de baixa tensão CA

● Área de aplicação

O gabinete de distribuição de baixa tensão do GGD CA é um novo tipo de gabinete de distribuição de baixa tensão, projetado sobre o princípio de segurança, economia, racionalidade e confiabilidade, de acordo com os requisitos dos superiores competentes do Ministério da Energia e a maioria dos usuários de energia e departamentos de design. O produto possui as características de alta capacidade de ruptura, boa estabilidade dinâmica e térmica, esquema elétrico flexível, combinação conveniente, série, forte praticabilidade, nova estrutura e alto nível de proteção e pode ser usado como um produto atualizado da entrada de interruptor de baixa tensão. O gabinete de distribuição de baixa tensão GGD CA está em conformidade com o painel de comutação de baixa tensão IEC439 e o painel de comutação de baixa tensão GB7251 e outros padrões.

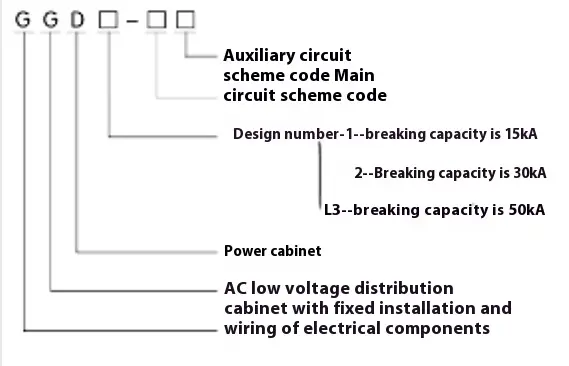

● Significado do modelo

● Desempenho elétrico

◆ Parâmetros elétricos básicos

◆ Esquema de circuito principal

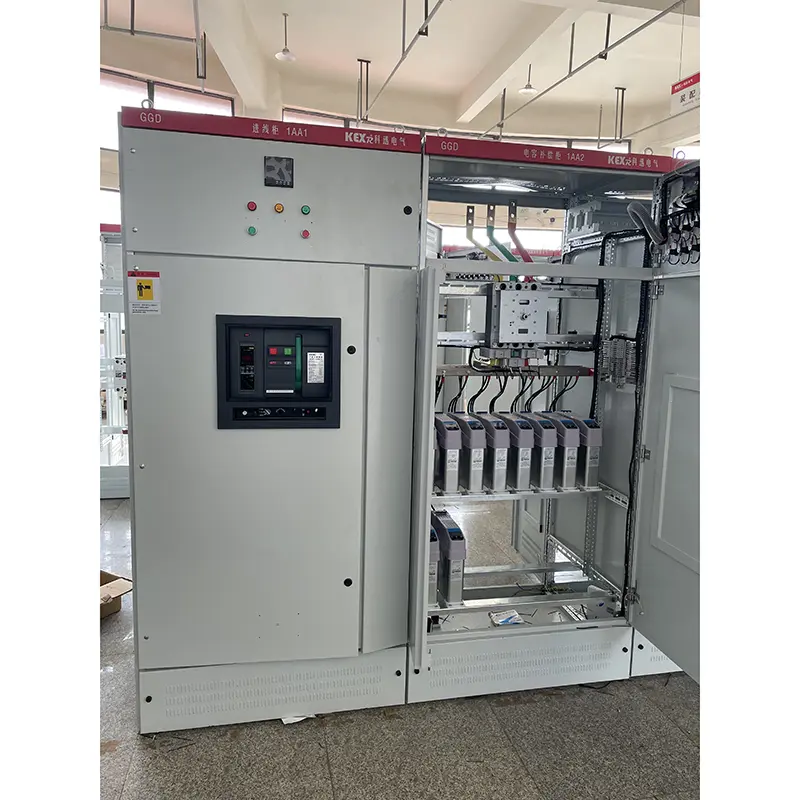

Existem 129 esquemas e 298 especificações para o circuito principal do gabinete de distribuição de baixa tensão GGD CA (excluindo os esquemas e especificações derivadas das alterações funcionais dos circuitos auxiliares e das alterações da tensão de controle). Entre eles, o GGD1 possui 49 esquemas e 123 especificações. O GGD2 possui 53 esquemas e 107 especificações. O modelo GGD3 possui 27 esquemas e 68 especificações. Classificação classificada para 3150A, adequada para transformadores de distribuição de 2000kva e abaixo. Além disso, para atender às necessidades de compensação de energia reativa, os gabinetes de compensação de transmissão GGJ1 e GGJ2 são projetados, com 4 esquemas de circuito principal e 12 especificações no total.

◆ Esquema de circuito auxiliar

O projeto do circuito auxiliar é dividido em duas partes: o esquema da fonte de alimentação e o esquema da usina. Há espaço suficiente no gabinete BGD para instalar componentes secundários. Ao mesmo tempo, o NLS também desenvolveu um transformador de corrente LM23D especial para atender às necessidades de usinas de energia e usuários especiais ao anexar proteção de relé.

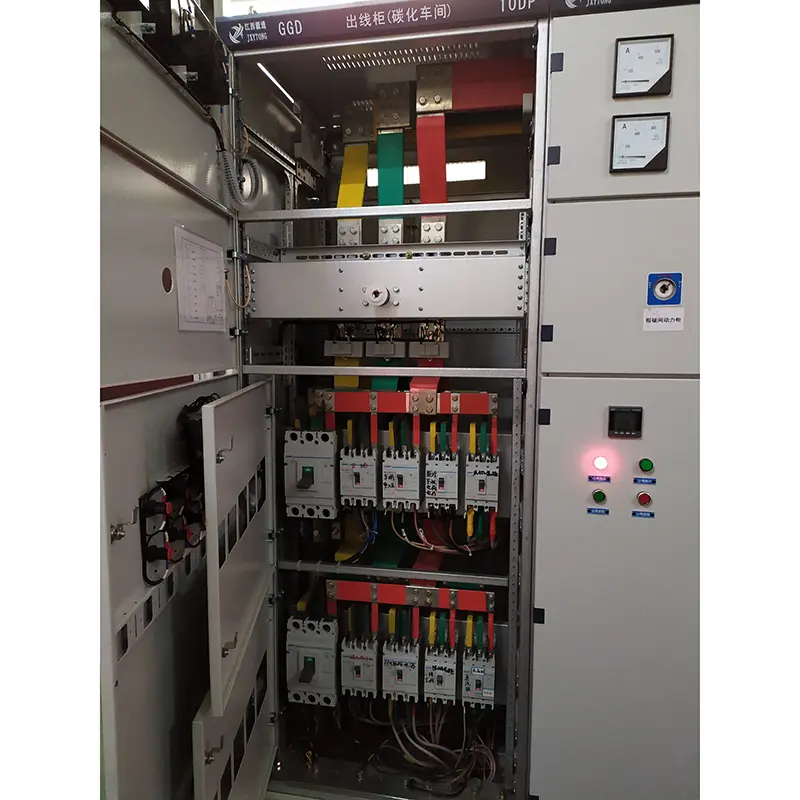

◆ Barra de ônibus principal

Considerando a relação preço e a viabilidade de substituir o cobre por alumínio, um único barramento de alumínio pode ser usado quando a corrente nominal estiver abaixo de 1500a, e um barramento de cobre duplo pode ser usado quando a corrente nominal estiver acima de 1500 A. O fabricante fabrica o protótipo de acordo com este regulamento e passar o teste do tipo. Obviamente, o fabricante também pode substituir o barramento de alumínio por um barramento de cobre pela mesma capacidade atual de acordo com os requisitos dos usuários. As superfícies sobrepostas dos ônibus são todos tratados pelo processo de lata da lagoa

◆ Seleção de componentes elétricos

▶ Tipo GGD Tipo de gabinete de distribuição de baixa tensão CA Adote principalmente componentes elétricos avançados que podem ser produzidos em massa na China. Ao mesmo tempo, de acordo com o princípio da economia e da racionalidade, alguns produtos antigos disponíveis, como DZ10D e D220, são reservados na premissa de considerar totalmente a viabilidade, e produtos obsoletos não são selecionados.

▶ Os interruptores de faca operados por rotativos HD13BX e HS13BX são componentes especiais projetados pelo NLS para atender às necessidades da estrutura única do gabinete BGGD. Eles alteram o modo de operação do mecanismo e mantêm as vantagens dos produtos antigos e são componentes elétricos práticos.

▶ Se o departamento de design selecionar novos componentes elétricos com melhor desempenho e tecnologia mais avançada, de acordo com as necessidades dos usuários, o gabinete de distribuição de baixa tensão do tipo GGD tem uma boa flexibilidade de instalação e geralmente não causará dificuldades na fabricação e instalação devido à atualização dos componentes elétricos.

▶ Para melhorar ainda mais a estabilidade dinâmica do circuito principal, o suporte de barramento de barramento combinado de ZM e o suporte de isolamento do ZM NLS para o gabinete GGD. O grampo da barra de barramento é feito de material de liga PP0 de alta resistência e alta linha retardante, que possui alta resistência ao isolamento, bom desempenho auto-exportador e estrutura única. Ele pode ser facilmente combinado em um único grampo de barra de barramento ou um grampo de barra de ônibus duplo apenas ajustando o bloco de construção. O suporte de isolamento é uma junta moldada do tipo manga, com baixo custo e alta resistência, que resolve o defeito de uma distância insuficiente de fluência de produtos antigos.

● Instalação e uso

Depois que o produto chega ao local de recebimento, ele deve primeiro verificar se a embalagem está intacta e notificar os departamentos relevantes para encontrar os motivos no tempo em que os problemas são encontrados. Para produtos que não são instalados imediatamente, eles devem ser colocados em locais apropriados de acordo com as disposições das condições de uso normal.

◆ Instalação do produto

 A instalação dos produtos deve ser realizada de acordo com o diagrama esquemático de instalação (consulte a figura anexada) e o aço e os parafusos básicos do canal devem ser fornecidos pelos usuários. Quando o barramento principal é instalado em uma linha inteira com revestimento de estanho, a superfície sobreposta deve ser reparada e nivelada, limpa, revestida com vaselina neutra ou tomada outras medidas e depois presa com parafusos.

◆ Os produtos devem ser inspecionados e testados para os seguintes itens após a instalação e antes de serem colocados em operação.

▶ Verifique se a tinta superior do gabinete caiu e se o gabinete está seco e limpo.

▶ Se o mecanismo operacional dos componentes elétricos é flexível e não deve haver uma força operacional de interrupção ou excesso.

▶ Se o aumento dos contatos principais e auxiliares dos principais aparelhos elétricos é confiável e precisa.

▶ Se a razão e a polaridade da indicação e transformador do instrumento estão corretas.

▶ Se a conexão do barramento é boa e se o isolamento suporta, as peças e acessórios de montagem são instalados de forma firme e confiável.

▶ Se o contato auxiliar atende aos requisitos, se a especificação do núcleo do fusível do fusível está correta, se o valor de configuração do relé atende aos requisitos de projeto e se a ação é confiável e precisa.

▶ Se o contato do circuito atende aos requisitos do diagrama esquemático elétrico.

▶ Se o sistema de circuito de proteção atende aos requisitos.

▶ Use um megohmímetro de 500 volts para medir o valor de resistência ao isolamento não inferior a 1 megohmmeter.

◆ Precauções para uso

(1). Este produto não está instalado contra a parede, operado de um lado (lado da frente) e mantido com portas duplas. Somente profissionais qualificados podem entrar ou abrir o canal de manutenção do produto e a porta do armário para operação, inspeção e manutenção.

(2). O interruptor do ar depois de muitas vezes fará o contato principal queimaduras locais e produzirá substâncias de carbono, aumentará a resistência ao contato, deve ser uma manutenção e reparo regular do interruptor de ar de acordo com suas instruções operacionais.

◆ O fabricante deve fornecer os seguintes documentos e acessórios ao fornecer:

▶ Lista de embalagem

▶ Certificado de produto

▶ Instruções para uso

▶ Relatório de teste de fábrica

▶ Desenhos elétricos relevantes

▶ Chaves da porta do gabinete, alças de operação e peças de reposição especificadas no contrato.

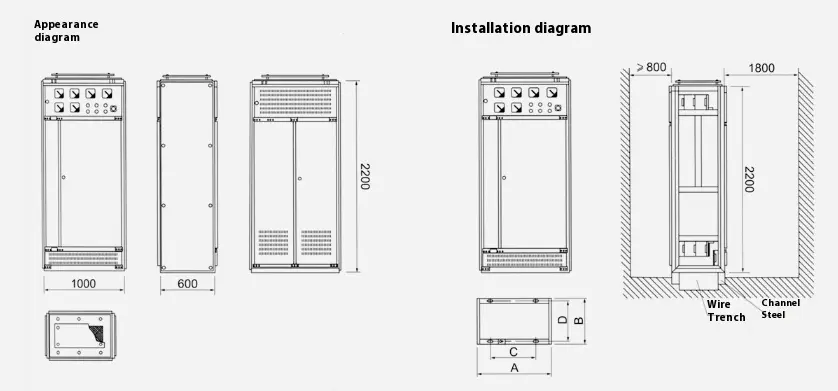

● Diagrama esquemático de contorno e instalação do gabinete de distribuição de baixa tensão do tipo GGD CA
