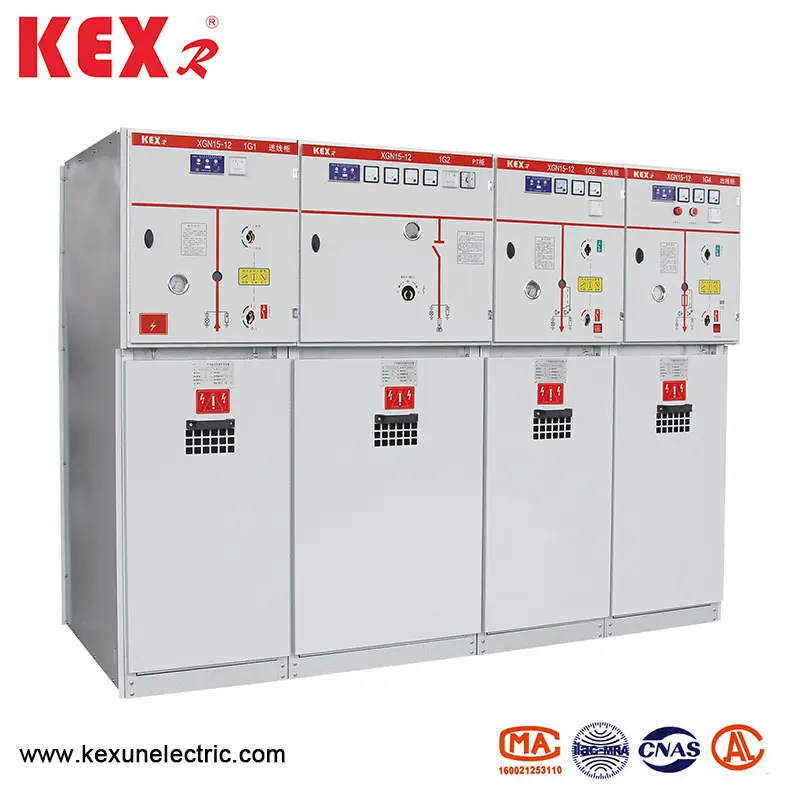

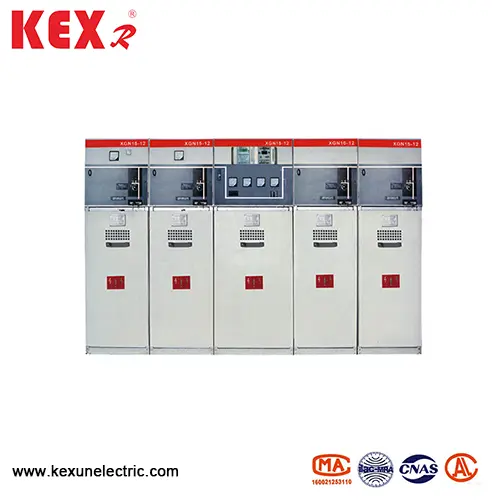

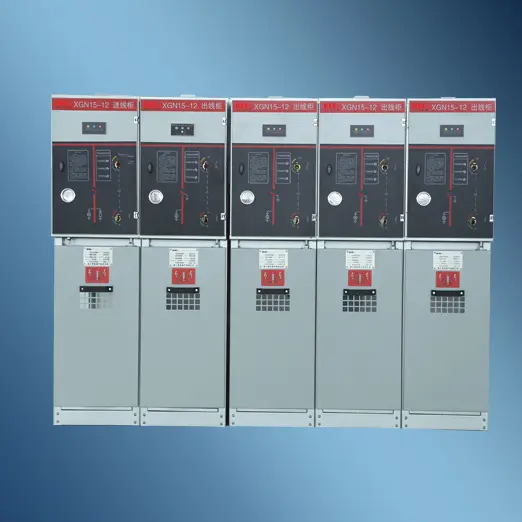

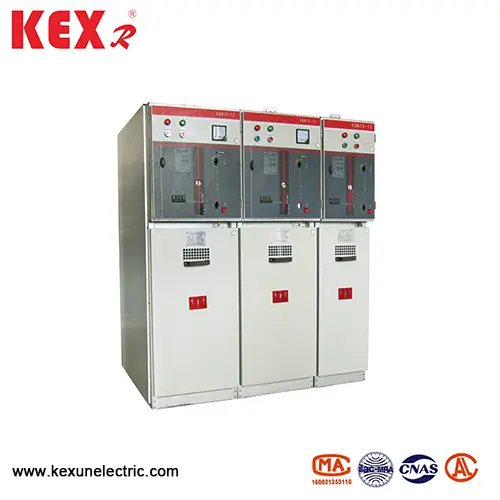

Anel de hexafluoreto unidade principal

● Aplicação principal

XGN15-12 Type Hexafluoride Ring Main Unit Suitable for AC 50HZ and 12kV power systems, widely used in industrial and civil cable ring networks and power supply terminal projects, especially suitable for urban residential areas, small secondary substations, switching stations, industrial and mining enterprises, shopping malls, airports, subways, wind power generation, hospitals, stadiums, railways, tunnels and other places.

● Condições de uso

▶ Altitude: ≤ 1000 m. (Se tiver requisitos especiais, indique -os ao fazer o pedido)

▶ Temperatura do ambiente: -25 ~ 40 ℃

▶ A umidade relativa média diária ： ≤95%

▶ A umidade relativa mensal média ： ≤90%;

▶ grau de resistência ao choque: 8 graus

▶ Locais livres de vibração violenta, impacto, incêndio, corrosão química e explosão.

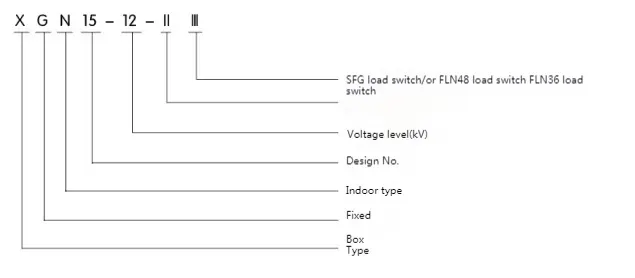

● Modelo e significado

● Os critérios atendem

XGN15-12 Tipo de unidade principal de anel hexafluoreto atende aos seguintes critérios:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Parâmetros técnicos e dimensão

● Estrutura e componentes básicos do gabinete de chave de carga

◆ XGN15-12 Tipo Hexafluoreto Ring Unidade Principal Estrutura: Sala de barramento+Sala de cabo do interruptor+mecanismo de operação+mecanismo de intertravamento e sala de controle de baixa tensão

◆ Chave de carga

Uma chave de carga de três estação é instalada na sala de interruptor. A concha do interruptor de carga é feita de resina epóxi e cheia de hexafluoreto de enxofre (SF). ) O gás é um meio isolante e o SF pode ser instalado na sala de comutador de acordo com os requisitos do cliente. Medidor de densidade de gás ou medidor de densidade de gás com contato com alarme.

◆ Sala de cabo

O gabinete da chave de carga possui uma ampla sala de cabos, que é usada principalmente para a conexão do cabo, para que cabos de núcleo ou três núcleos possam ser conectados por cabeças simples de cabos não blindadas e, ao mesmo tempo, um raio, transformador de corrente, interruptor de aterramento mais baixo e outros elementos podem ser instalados em amplo espaço. De acordo com o design padrão, a porta do armário possui janela de observação e dispositivo de intertravamento de segurança, e a placa inferior da sala de cabos é equipada com cobertura de vedação e grampo de cabo com a estrutura de suporte do tamanho apropriado. A placa inferior e a estrutura da porta frontal da sala de cabos podem ser removidas para facilitar a instalação do cabo.

◆ Meconismo de amassagem, mecanismo de intertravamento e sala de controle de baixa pressão

A sala de baixa tensão com intertravamento desempenha o papel do painel de controle ao mesmo tempo. A câmara de baixa tensão é equipada com mecanismo de operação da mola com indicador de posição, intertravamento e dispositivo mecânico e também pode ser equipado com contatos auxiliares, bobina de disparo, mecanismo de disparo de emergência, exibição ao vivo capacitiva, trava de chave e dispositivo de operação elétrica. Ao mesmo tempo, o espaço na câmara de baixa tensão também pode ser equipado com circuito de controle, instrumento de medição e relé de proteção. O gabinete de 750 mm de largura possui duas câmaras de baixa tensão idênticas, que podem ser equipadas com mais acessórios. Todo o gabinete do comutador XGN15 pode ser dividido em duas partes, a parte superior do gabinete inclui sala de ônibus, interruptor de carga, mecanismo de operação e sala de baixa tensão, que é separada da sala de cabo inferior. Portanto, o equipamento instalado na unidade superior pode ser revisado e reformado com segurança e conveniência, e toda a unidade superior pode ser substituída.

◆ Sala de ônibus

A sala de ônibus está organizada na parte superior do gabinete. Na sala de ônibus, os ônibus principais são conectados e passam por toda a fileira de armários de interruptor

◆ Componentes básicos de XGN15-12 Tipo Hexafluoreide Ring Unit

▶ O Switch FLN36 é desenvolvido e produzido pela empresa, introduzindo tecnologia estrangeira e de acordo com os requisitos do sistema de energia doméstica.

▶ O interruptor de carga possui três estados: fechamento, abertura e aterramento. Os contatos dinâmicos e estáticos da chave de carga são colocados no shell de resina epóxi fundindo com estrutura reforçada e SF. O gás é o meio de extinção do arco e a pressão do ar é de 14 bar. Cada chave de carga é selada e livre de manutenção e o barômetro pode ser selecionado separadamente. O método típico de instalação do interruptor de carga no gabinete da rede de anel é colocar uma partição de aço entre a sala de cabos e a sala de ônibus e instalá -la horizontalmente. Este método de instalação isola a sala de ônibus da sala de cabo para atender aos requisitos de segurança mais rigorosos para operação e manutenção. Se o arco ocorrer dentro, existe um ponto fraco estrutural na parte traseira do shell do interruptor de carga, que será lavado e, em seguida, a válvula de descarga do arco no gabinete será lavada e o fluxo de ar de pressão excessiva será guiado para fora do gabinete.

▶ O interruptor de carga possui dois mecanismos de operação: mecanismo de operação de mola única (tipo K) e mecanismo de operação de mola dupla (tipo A), o mecanismo elétrico pode ser adicionado aos dois tipos de mecanismos operacionais acima para realizar o controle elétrico remoto.
