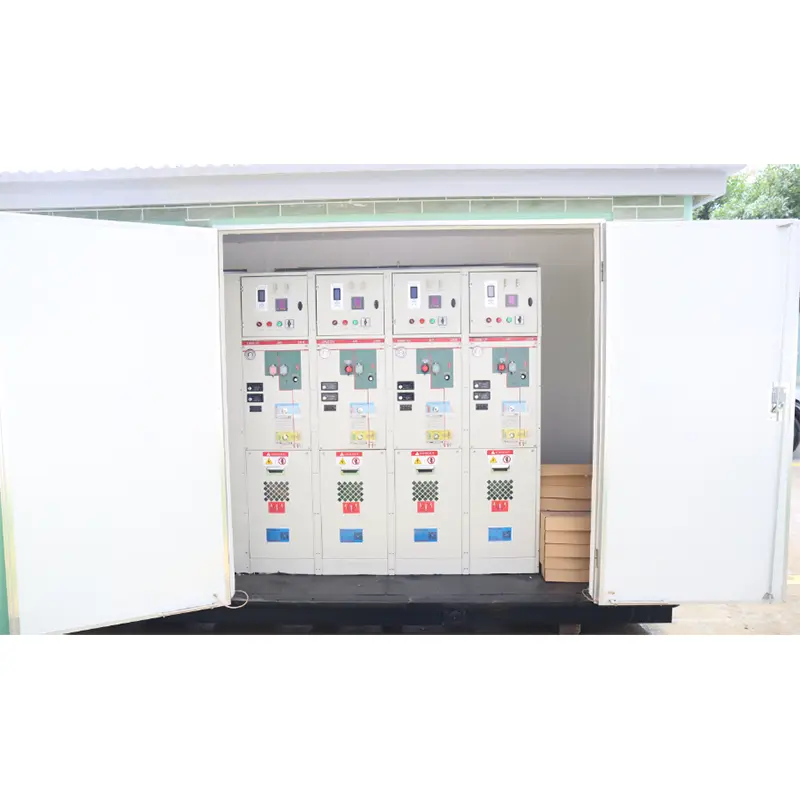

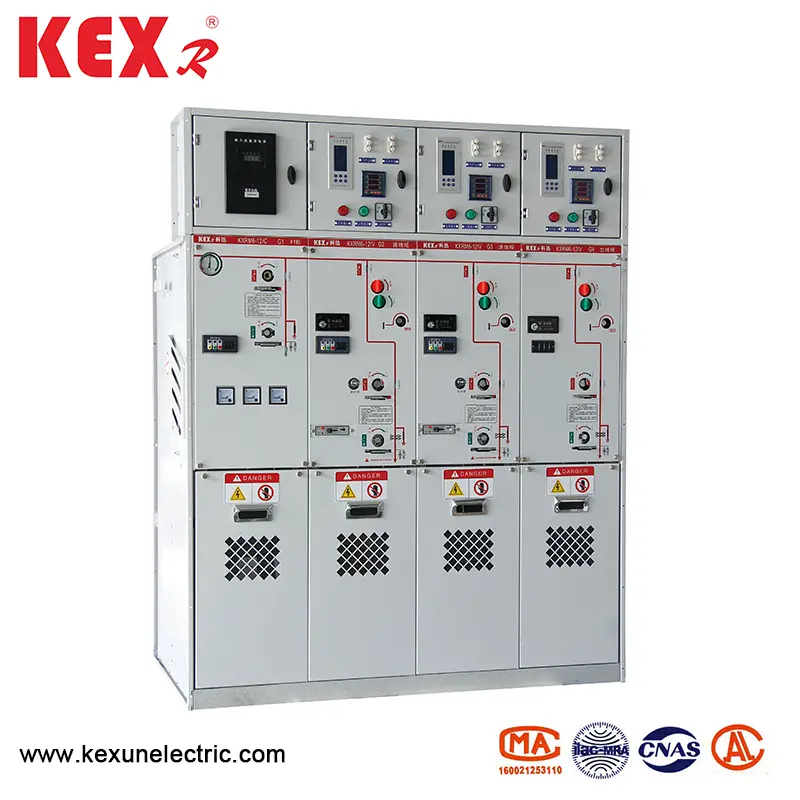

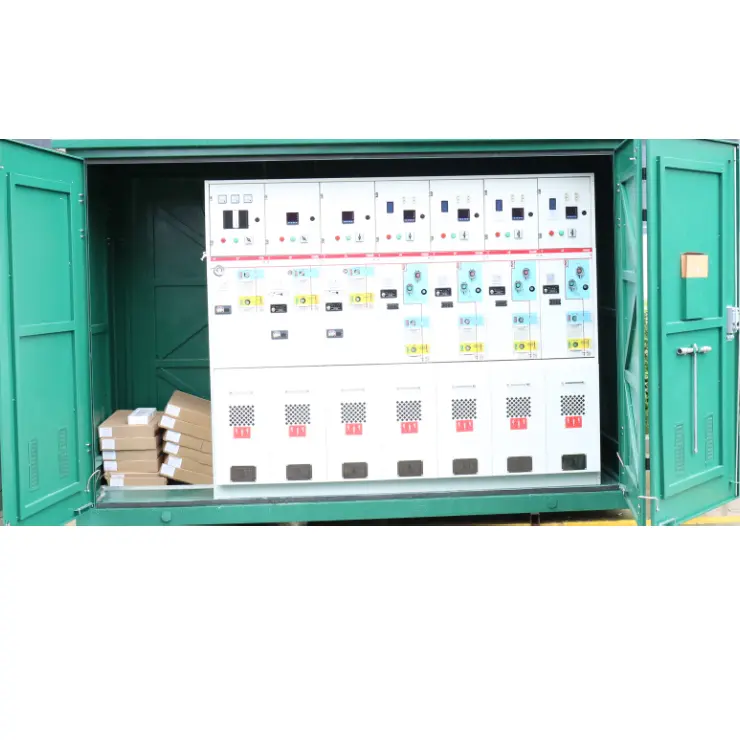

Todo gabinete de gás isolado fechado

● Condições de uso

KXMR6-12 TODO Todo o gabinete de gás isolado fechado é adequado para vários ambientes, como temperatura alta e baixa (+40 ℃ ~ -40 ℃), umidade, poeira, poluição do sal, minas e alta altitude (1000m), a imersão a curto prazo na água dentro de 24 horas não afeta o uso.

Nota: Se a altitude for maior, indique a altitude específica.

● Recursos do produto

▶ KXRM6-12 Todos o gabinete de gás isolado fechado usa o gás SF6 como meio de extinção e isolamento de arco.

▶ O gabinete está totalmente selado e isolado; Barramentos, interruptores e peças vivas são completamente fechadas em casca de aço inoxidável.

▶ A cavidade é preenchida com gás SF6 de 1,4bar e o nível de proteção atinge o IP67: o dispositivo inteiro não é completamente afetado por condições ambientais externas, o que pode garantir que a operação normal do comutador, mesmo em casos extremos, como imersão a água a curto prazo, e o produto seja livre de manutenção para a vida.

▶ O gabinete possui um dispositivo de intertravamento perfeito de "cinco prevenção", que elimina completamente as possíveis falhas de operação do pessoal e do equipamento causadas pela intoperação humana.

▶ Todos os gabinetes têm canais confiáveis ​​de alívio de pressão segura, o que pode garantir a segurança pessoal dos operadores, mesmo em casos extremos.

▶ O gabinete é dividido em dois tipos: combinação de unidade fixa e combinação de unidades expansíveis.

▶ O tamanho do KXRM6-12 Todo gabinete de gás isolado fechado é conveniente para instalar e pode ser adequado para locais com espaço estreito e condições ambientais ruins.

▶ O gabinete pode ser equipado com dispositivos elétricos, de controle remoto e monitoramento, de acordo com diferentes necessidades dos usuários.

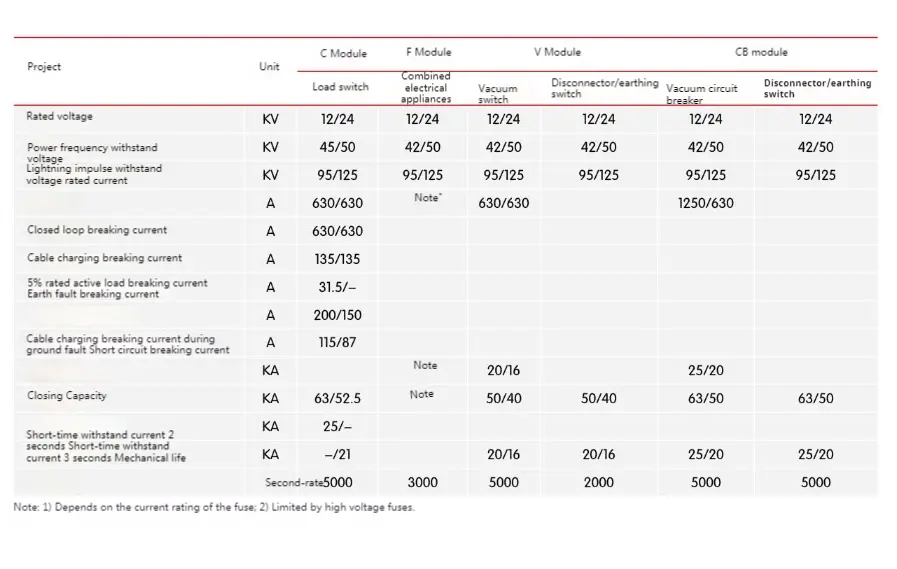

● Parâmetro técnico

● Proteção de transformador e linha

O KXRM6-12 Todas as unidades de gabinete de gás isoladas fechadas tipo combinar fornecem dois modos de proteção ao transformador, a saber, o aparelho de combinação de fusíveis do comutador de carga e o disjuntor com proteção contra relés.

1. Proteção do transformador é uma combinação de fusível de alta tensão e interruptor de alta tensão. A sala de fusíveis será instalada atrás de um gabinete bloqueado separado localizado na frente da unidade. A chave de carga usa um mecanismo de armazenamento de energia de mola, que pode ser acionado pelo atacante do fusível.

2. Em ordem para facilitar a substituição do fusível, a alça de operação pode ser usada para remover a tampa final da câmara de fusíveis. O mecanismo de disparo do fusível é pré-posicionado, o que garante o desempenho à prova d'água de todo o sistema.

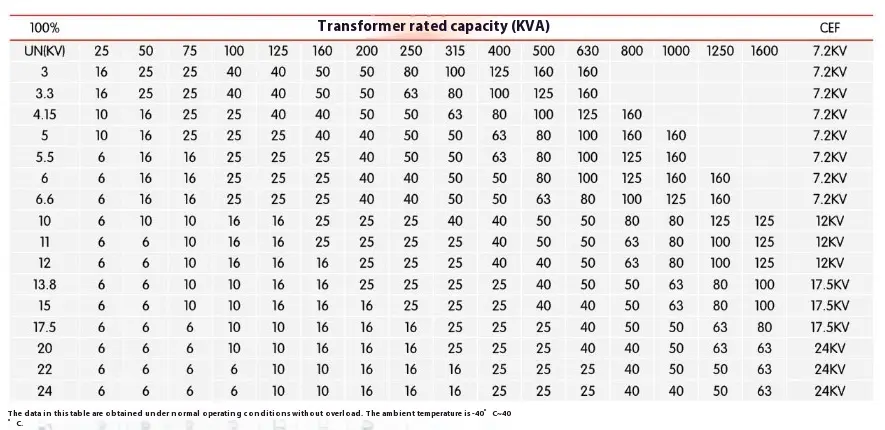

● Tabela de comparação de fusíveis e transformadores

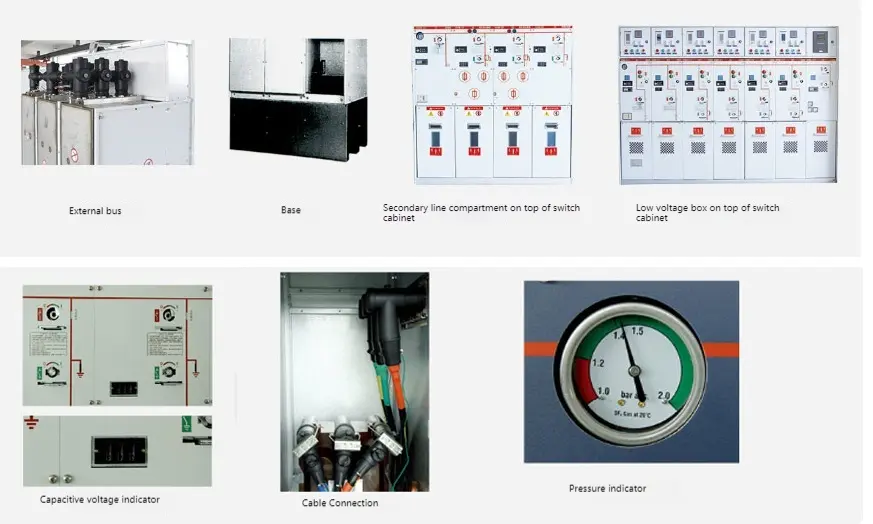

● Acessórios opcionais

◆ Contato auxiliar

Todos os interruptores de carga e disjuntores podem ser equipados com 2NO+2NC indicando a posição do interruptor. Uma bobina de viagem paralela (CA ou CC) pode ser instalada no interruptor do transformador e no disjuntor, e o componente de controle de baixa tensão está localizado atrás do painel frontal.

◆ Indicação de tensão

O indicador de tensão capacitivo mostra se a bucha é carregada ou não, e o soquete pode ser usado para a fase nuclear.

◆ Indicador de falha de curto -circuito e terra

Para facilitar a localização da falha, o módulo da chave de cabo pode ser equipado com indicadores de falha de curto -circuito e aterramento para detecção de falha simples.

◆ Operação elétrica

É um esquema padrão para o mecanismo de operação manual da unidade de comutação de cabo e da unidade de transformador. Você também pode optar por instalar um mecanismo de operação elétrica. Interruptores de cabo, disjuntores de vácuo e interruptores de aterramento são todos operados por mecanismos localizados atrás do painel frontal. Todos os interruptores e disjuntores podem ser operados pela alça de operação (configuração padrão) ou podem ser equipados com o mecanismo de operação do motor (acessórios). No entanto, o interruptor de aterramento só pode ser operado manualmente, e um mecanismo com a capacidade de fechar a corrente de falha é configurado.

◆ Caple

As buchas padrão de acordo com o DIN47636 estão instaladas. Todas as buchas têm a mesma altura do solo e são protegidas pela placa de cobertura da sala de cabos. Algumas placas de tampa podem ser interligadas com o interruptor de aterramento, e as placas especiais de tampa de cabos duplas também podem ser usadas para linhas de entrada de cabos duplos.

◆ Indicador de pressão

Geralmente equipado com um indicador de pressão, que é formado por um manômetro. Além disso, contatos elétricos podem ser fornecidos para indicar a redução da pressão.

◆ Bloqueio de chave

As travas de chave para disjuntores, interruptores de carga e interruptores de aterramento podem ser instalados. Ele pode ser equipado com o semi-helter de bloqueio de bloqueio, adequado para disjuntores, interruptores de carga e interruptores de aterramento.

◆ Impersão

Todas as unidades de rede de anel podem ser equipadas com os prendedores de arco. Quando o arco ocorre dentro, os prisioneiros de arco fecham automaticamente na bucha de entrada, incluindo módulos D, DE e V, e todos os módulos de cabo podem ser equipados com um prisão em arco. Eles devem pedir com a unidade e não podem alterá -la. A ação do extintor de arco pode ser indicada por esse método, e os contatos elétricos no gabinete SF6 são conectados ao terminal atrás do painel frontal.

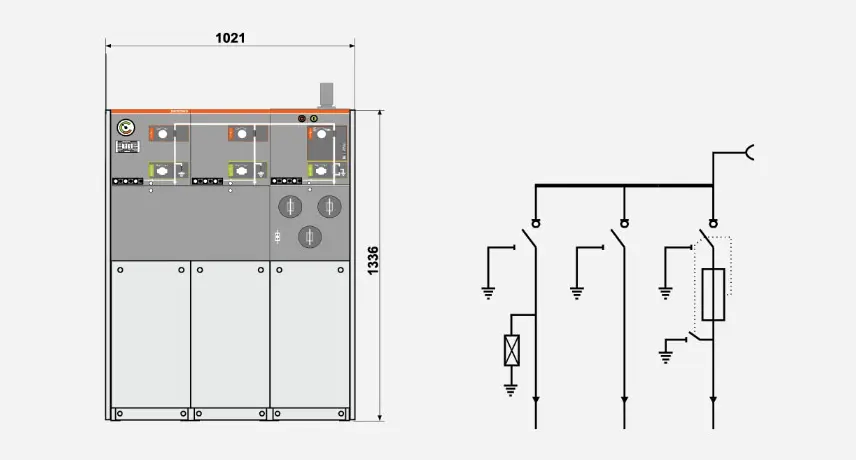

● Descrição do programa

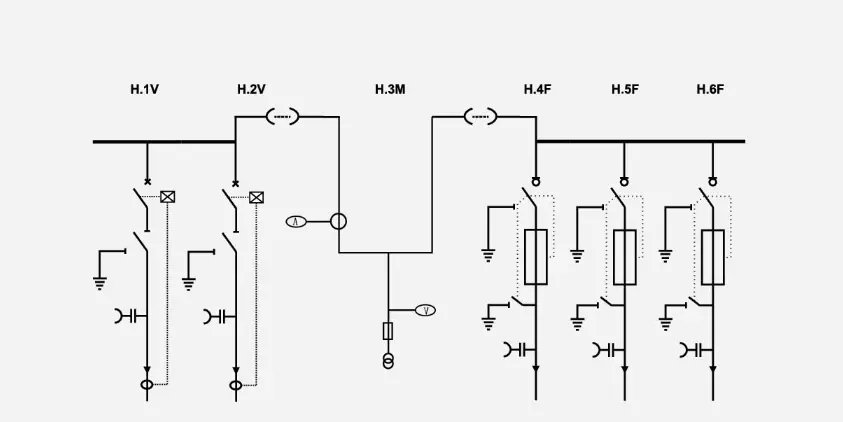

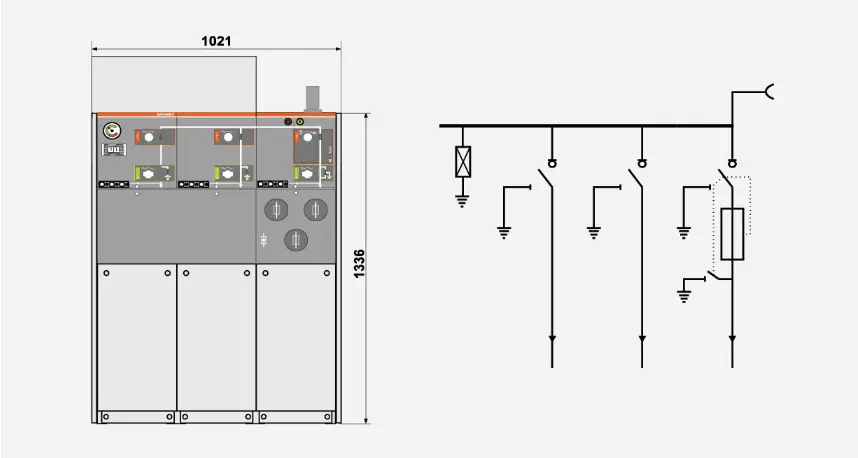

◆ Esquema 1 SA+CCF+

Instale o pára -raios no ônibus e deixe -o para expansão.

Nota: O número de unidades de comutador não deve ser menor que 3.

◆ Esquema 2 CCF+

Instale o registro de raios na linha de entrada e reserve a expansão.

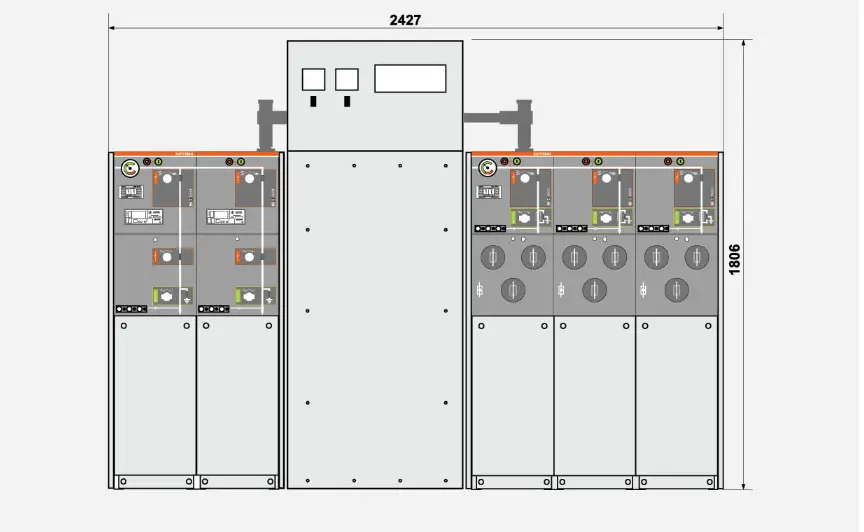

◆ Esquema 3 W+M+FFF

Cálculo do lado de alta pressão
