Gabinete de rede de anel de alta tensão

Kexun é o fabricante especializado em gabinete de rede de anel de alta tensão na China.

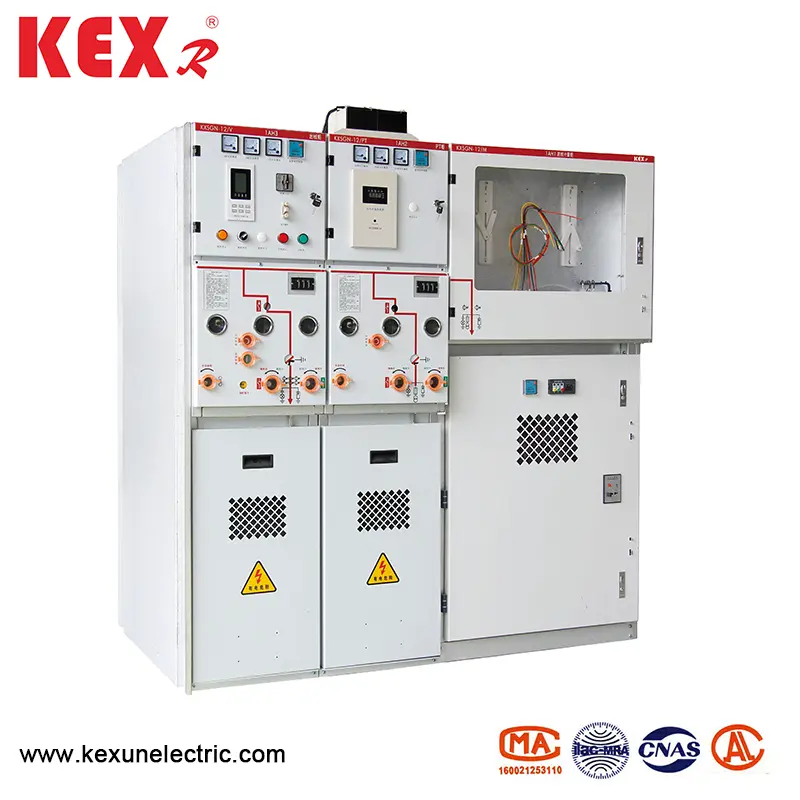

Seus produtos mais vendidos KXSGN-12-SIS3 é um switch de isolamento sólido totalmente fechado. Adota uma estrutura fechada modular, totalmente selada, totalmente isolada e totalmente metal. A superfície é revestida com camada de blindagem condutora ou semi-condutiva, que pode ser aterrada direta e confiável.
Modelo: KXSGN-12-SIS3
Marca: Kexr

Enviar consulta

Descrição do produto

● Recurso de design

▶ O disjuntor de interruptor de vácuo e o módulo de comutação de carga são encapsulados por resina epóxi. Circuito principal integrado modular com desconexão manual e elétrica de três estação.

▶ O módulo de disjuntor de interruptor a vácuo tem a capacidade de abrir e fechar a corrente de curto-circuito.

▶ Há uma fratura visível na posição de aterramento final do desconexão de três estação, e o desconexão e o interruptor de aterramento podem abrir rapidamente e fechar rapidamente a corrente de curto-circuito.

▶ A caixa da câmara de ar isolada da resina epóxi selada por interruptor de isolamento de três estação pode pressurizar o ar seco por 0,04MPa. Ele está equipado com um medidor de pressão para monitorar a pressão interna on -line para evitar vazamentos e extravasamento e para proteger o interruptor de isolamento e o interruptor de aterramento.

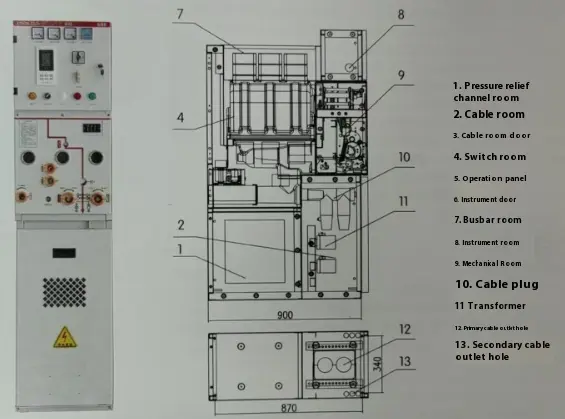

● Dimensão estrutural

High Voltage Ring Network Cabinet

● Desenho de dimensão isolada superior

Plano	Largura do gabinete	Profundidade do gabinete	Altura do gabinete	Contorno aéreo
Linha de entrada PT	450	900	1600	Aprofundar 260
Entrada e contorno	425	900	1600	Aprofundar 260
Interruptor de interconexão	425	900	1600	Aprofundar 260
Isolamento de interconexão	425	900	1600	Aprofundar 260
Levantamento de barramento	425	900	1600	Aprofundar 260
Medição tradicional	750	900	1600	Aprofundar 260
Medição compacta	425	900	1600	Aprofundar 260
Fonte de alimentação Pt	450	900	1600	Aprofundar 260
Estação base de controle e proteção	425	900	1600	Aprofundar 260

● Tabelas de parâmetros técnicos

◆ Parâmetro técnico do disjuntor

Item		Unidade	Dados
Tensão nominal		Kv	12
Frequência nominal		Hz	50
Nível de isolamento nominal	1M de frequência de trabalho suporta tensão	Kv	42
	Lightning Impulse suporta tensão	Kv	75
Corrente classificada		A	630	1250
Corrente de quebra de curto-circuito nominal （1SC)		O	20 35	31.5
Corrente de fechamento de curto-circuito classificada （Peak）		O	50 63	80
Corrente do pico nominal		O	50 63	80
Corrente de resistência a curto prazo classificada		O	20 25	31.5
Classificado em tempo de quebra de curta duração		Tempo	30	30
Classificação de curto tempo de quebra de tempo duradouro		S	4
Sequência operacional nominal	Recarregando automático		OFF-0.3S-OFF-180-ONOFF
	Recundações não-automáticas		OFF-0.3S-OFF-180-ONOFF
Vida mecânica		Tempo	3000
Corrente de quebra classificada do banco único de capacitor		A	630
Corrente de quebra classificada do banco de capacitor B para B		A	400

◆ Parâmetros técnicos da chave de carga (Unidade C)

Item	Unidade	Dados
Corrente classificada	A	630
Corrente de curto-circuito nominal	O	50
Corrente de resistência a curto prazo classificada	Ka/s	20/4
Vida mecânica da chave de carga	Tempo	10000
Vida elétrica do interruptor de carga	Tempo	10000

◆ Parâmetros técnicos da chave de carga (Unidade C)

Item	Unidade	Dados
Corrente classificada	A	125
Corrente de quebra de curto-circuito nominal	O	31.5
Corrente de fechamento de curto-circuito nominal	O	80
Corrente de transferência classificada	A	3150

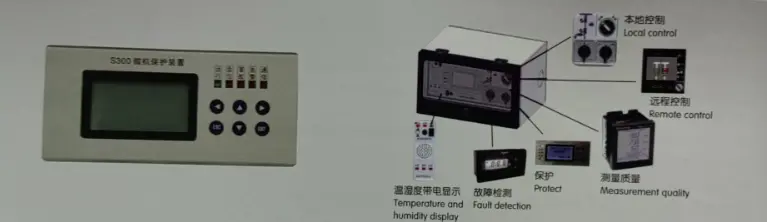

● O terminal de inteligência do gabinete de rede de anel de alta tensão

High Voltage Ring Network Cabinet

A série KXSGN-12-SIS3 de gabinete de rede de anel de alta tensão adota um terminal de protetor inteligente multifuncional, que é uma nova geração de equipamentos de controle de controle e proteção de operação multifuncionais desenvolvidos pelo KEXR, integração do controle de operação inteligente, realidade de simulação primária, monitoramento de falhas, monitoramento de falhas, monitoramento de falhas, monitore, exibição de relé, realidade de temperatura, temperatura e horsetion e alta volta. Sua aparência é requintada e bonita, o que simplifica o painel do gabinete do comutador, reduz o volume geral do gabinete de isolamento sólido, melhora efetivamente a eficiência da instalação externa e melhora a qualidade do painel.
