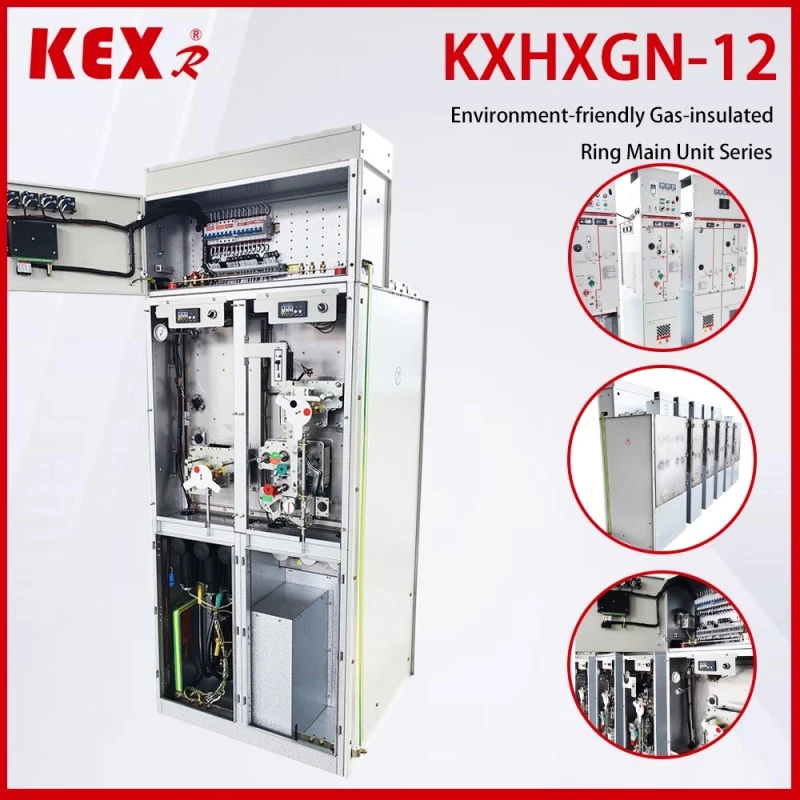

Como funciona o gabinete da rede em anel?

Um procedimento operacional padrão geralmente inclui:

Operação normal: todos os interruptores de carga estão no estado fechado e a energia flui suavemente pela rede em anel.

Isolamento de falha: Quando uma determinada linha de saída (como uma linha conectada a um transformador) apresenta uma falha permanente, o fusível de alta tensão queimará rapidamente, acionando o interruptor de carga vinculado a ele para abrir automaticamente, isolando com precisão a linha de falha, enquanto outras partes da rede em anel continuam a operar.

Comutação de esquema: Quando a manutenção é necessária ou a fonte de alimentação principal está sem energia, o operador pode operar manualmente ou remotamente a ativação/desativação dos interruptores de entrada, saída e contato relacionados para realizar a comutação flexível dos caminhos da fonte de alimentação e garantir diferentes cortes de energia.

Ao projetar e selecionar o gabinete de rede em anel, prestamos atenção principalmente aos seguintes parâmetros principais, que geralmente são marcados na placa de identificação do equipamento:

Tensão nominal: como 12kV, indicando o nível de tensão de projeto do equipamento.

Corrente nominal: como 630A, que determina a capacidade máxima de transporte de corrente para operação normal.

Corrente suportável de curto prazo: por exemplo, 20kA/3s representa a capacidade do equipamento de suportar o efeito térmico da corrente de curto-circuito.

Grau de proteção: como IP67, indicando a estanqueidade da proteção contra poeira e água do invólucro.

Tipo de mecanismo operacional: o mecanismo operacional por mola é o mais comum.

O gabinete de rede em anel em execução precisa seguir regulamentos de segurança rígidos:

Deve ser operado por profissionais com certificado de eletricista de alta tensão.

Durante a operação, o intertravamento das “Cinco Prevenções” (para evitar que o disjuntor abra e feche por engano, para evitar que o seccionador abra e feche com carga, etc.) deve ser rigorosamente implementado para garantir a segurança pessoal e do equipamento.

Visita regular de inspeção, através da janela de observação para verificar a pressão do gás SF, se há som anormal ou febre no gabinete e se a luz indicadora está normal.
