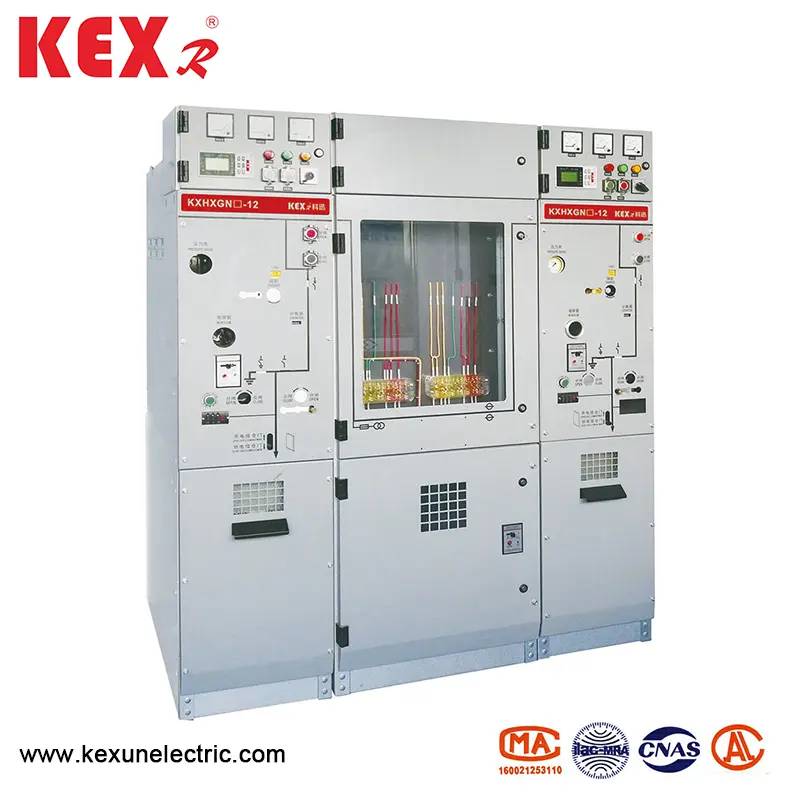

Gabinete de rede de anel de alta tensão

Como um fabricante conhecido de gabinete de rede de anel de alta tensão na China, os produtos da série HXGN (H) □ -12 da Kexun têm as características da estrutura simples, operação flexível, intertravamento confiável e instalação conveniente e pode fornecer soluções técnicas satisfatórias para diferentes aplicações e diferentes usuários.
Modelo: HXGN (H) □ -12
Marca: Kexr

Enviar consulta

Descrição do produto

● Visão geral do produto

O gabinete líquido de anel de alta tensão feito pela Kexun adota tecnologia avançada de detecção, tecnologia da informação e esquema de configuração simples e flexível para atender à demanda de mercado em constante mudança e também atender aos requisitos da inteligência da rede elétrica.

O gabinete de rede de anel de alta tensão HXGN (H) □ -12 é adequado para redes de anel de cabo industrial e civil e projetos de terminais de rede de distribuição. Como aceitação e distribuição de energia elétrica, é especialmente adequada para distribuição de energia em áreas residenciais urbanas, pequenas subestações secundárias, estações de comutação, caixa de galhos de cabo, subestações do tipo caixas, empresas industriais e de mineração, shopping centers, aeroportos, metrô, geração de energia eólica, hospitais, estádios, ferrovias, túnicos e outros lugares.

HXGN (H) □ -12 atende aos requisitos de padrões nacionais relevantes, padrões da indústria de energia elétrica, padrões internacionais e outros padrões. Seus interruptores e principais componentes elétricos são módulos integrados, e as peças condutivas entre as fases são encapsuladas por isolamento sólido. Os conectores de cabo blindados são usados para fiação externa e os barramentos isolados blindados são usados para conectar barramentos de unidades funcionais. Portanto, a segurança de uso é bastante aprimorada. Ao mesmo tempo, seu mecanismo operacional adota o mecanismo de mola e sua vida mecânica é mais de 10000 vezes. Todos os dados operacionais e o status do equipamento podem ser monitorados remotamente e sem vigilância. É um dispositivo de distribuição de energia superior.

As seguintes unidades podem ser selecionadas no gabinete para formar uma unidade econômica e prática da fonte de alimentação: unidade de disjuntor de vácuo (630A, 20-25KA); Unidade de chave de carga a vácuo (630, 20-25KA).

● Tabelas de parâmetros técnicos

◆ Gabinete do disjuntor

Item			Unidade	Dados
Tensão nominal			Kv	12
Frequência nominal			Hz	50
Nível de insolação nominal	1min Frequência de potência suporta tensão	Solo, alternativo	Kv	42
		Fratura de isolamento		48
	Lightning Impulse suporta tensão (pico)	Solo, alternativo	Kv	75
		Fratura de isolamento		85
	1min Frequência de potência suporta a tensão do loop de controle (para o solo)		Kv	2
Corrente classificada			A	630
Corrente de resistência a curto prazo nominal (valor virtual)		PRINCIPAL DE CIRCUITO/ARIGADO	O	24/4s
		Loop de conexão de aterramento	O	21.7/4s
Corrente do pico nominal		PRINCIPAL DE CIRCUITO/ARIGADO	O	63
		Loop de conexão de aterramento	O	54.5
Corrente de curto-circuito classificado e tempos de quebra			Ka/tempo	25/30
Corrente de fechamento de curto-circuito classificada (pico)			O	63
Corrente de carregamento de cabo nominal			A	25
Operação nominal do disjuntor				0-0.3S-Co-180S-Co
Vida mecânica	Interruptor de quebra de circuito /isolamento		Tempo	10000/3000
Grau de IP	Caixa selada			IP67
	Shell shell			IP4X
Pressão do gás	Nível de carregamento de gás nominal (20 ℃, pressão de medidor)		MPA	0.02
	Nível de função min de gás nominal (20 ℃, pressão de medidor)		MPA	0
Selabilidade	Taxa de vazamento anual		%/Ano	≤0,05

◆ Carregar o gabinete do interruptor

Item			Unidade	Dados
Tensão nominal			Kv	12
Frequência nominal			Hz	50
Nível de insolação nominal	1min Frequência de potência suporta tensão		Kv

	Lightning Impulse suporta tensão (pico)		Kv

	1min Frequência de potência suporta a tensão do loop de controle (para o solo)		Kv	2
Corrente classificada			A	630
Corrente de resistência a curto prazo nominal (valor virtual)		PRINCIPAL DE CIRCUITO/ARIGADO	O	24/4s
		Loop de conexão de aterramento	O	21.7/4s
Corrente do pico nominal		PRINCIPAL DE CIRCUITO/ARIGADO	O	63
		Loop de conexão de aterramento	O	54.5
Corrente de fechamento de curto-circuito classificada (pico)		Chave de carga/interruptor de aterramento	O	63
Corrente de interrupção de carga ativa nominal			A	630
Corrente de interrupção de circuito fechado			A	630
5%classificou a corrente de interrupção de carga ativa			A	31.5
Corrente de carregamento de cabo nominal			A	10
Tempos de quebra de carga ativa classificados			Tempo	100
Quebra de corrente de falha no solo			A/time	31.5/10
Interrupção de corrente de carregamento do circuito e cabo sob corrente de falha no solo.			A/time	17.4/10
Vida mecânica	Interruptor de quebra de circuito /isolamento		Tempo	10000/3000
Grau de IP	Caixa selada			IP67
	Shell shell			IP4X
Pressão do gás	Nível de carregamento de gás nominal (20 ℃, pressão de medidor)		MPA	0.02
	Nível de função min de gás nominal (20 ℃, pressão de medidor)		MPA	0
Selabilidade	Taxa de vazamento anual		%/Ano	≤0,05

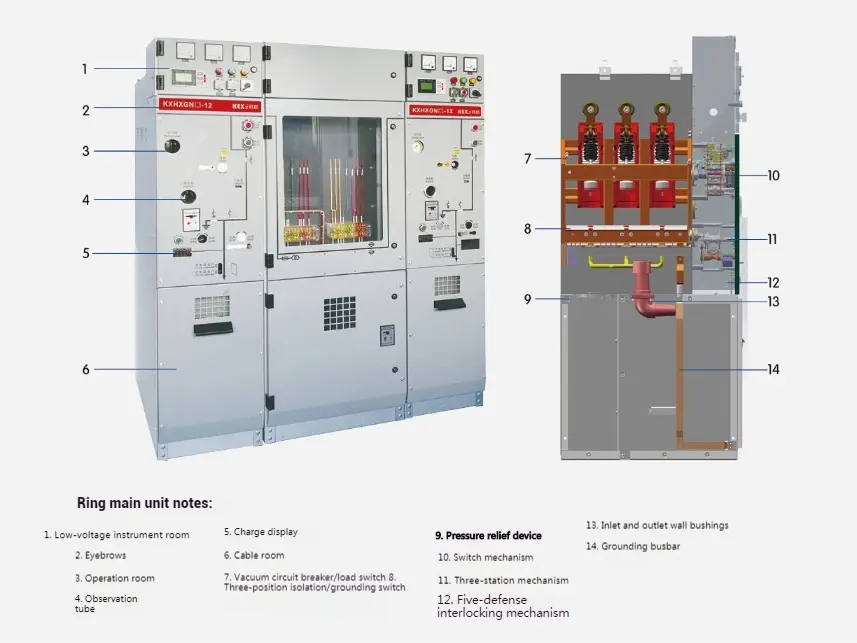

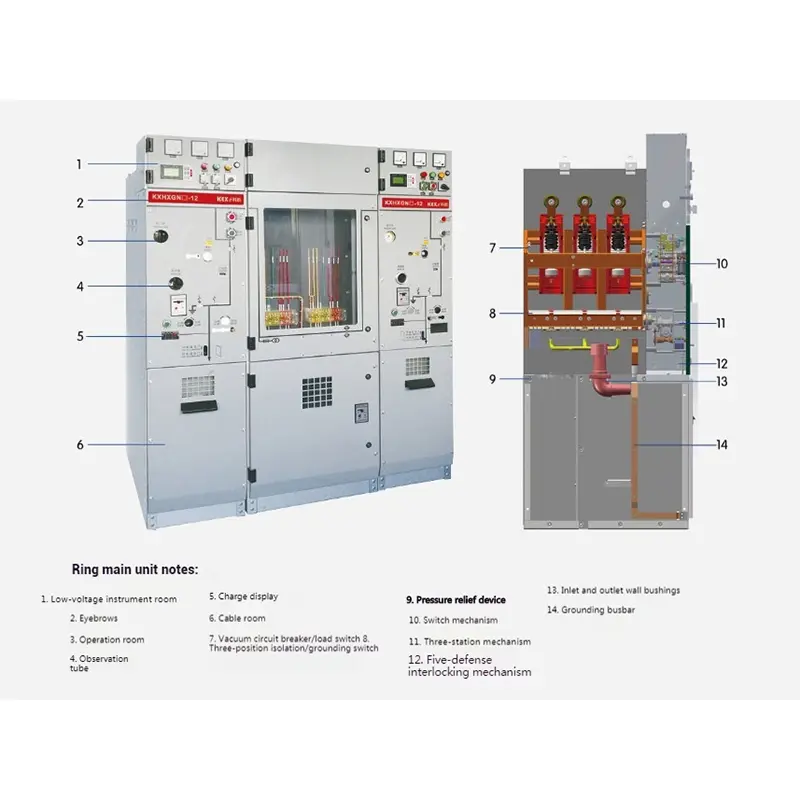

● Estrutura do produto

High Voltage Ring Net Cabinet

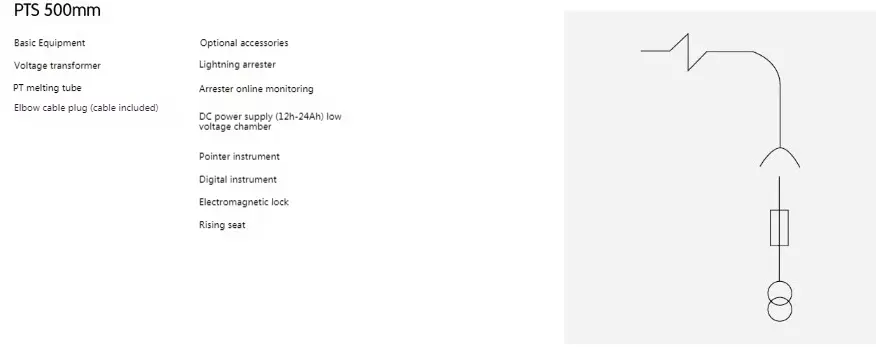

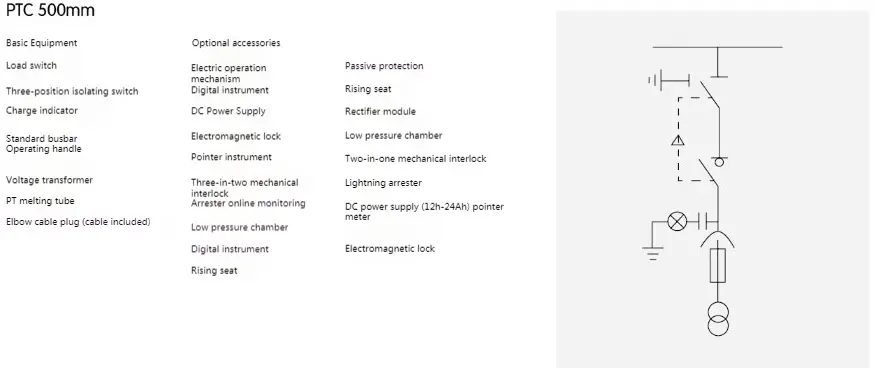

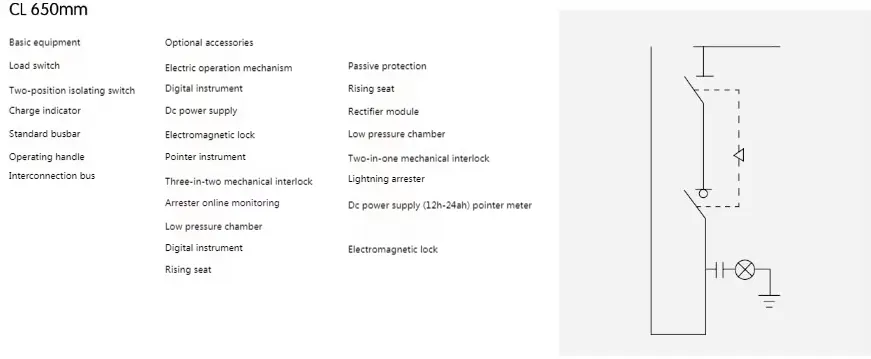

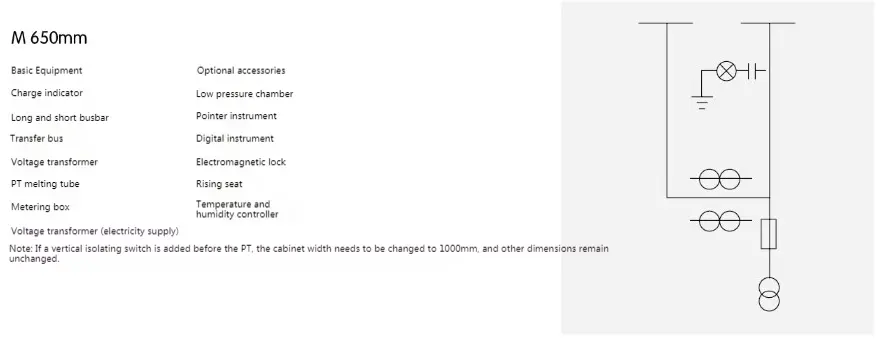

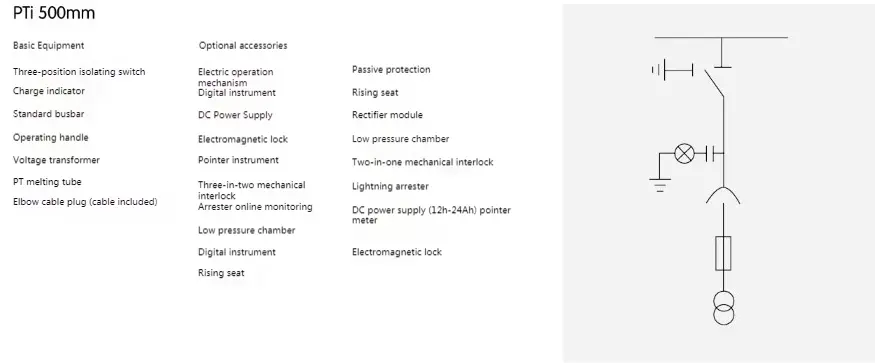

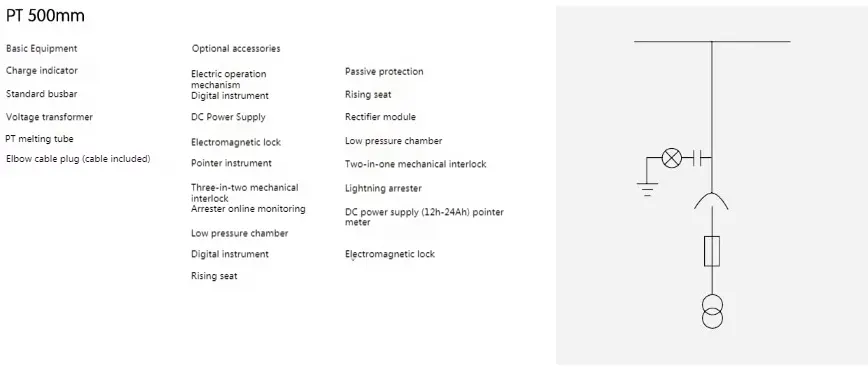

● Plano de alocação do gabinete da rede de anel de alta tensão

High Voltage Ring Net Cabinet

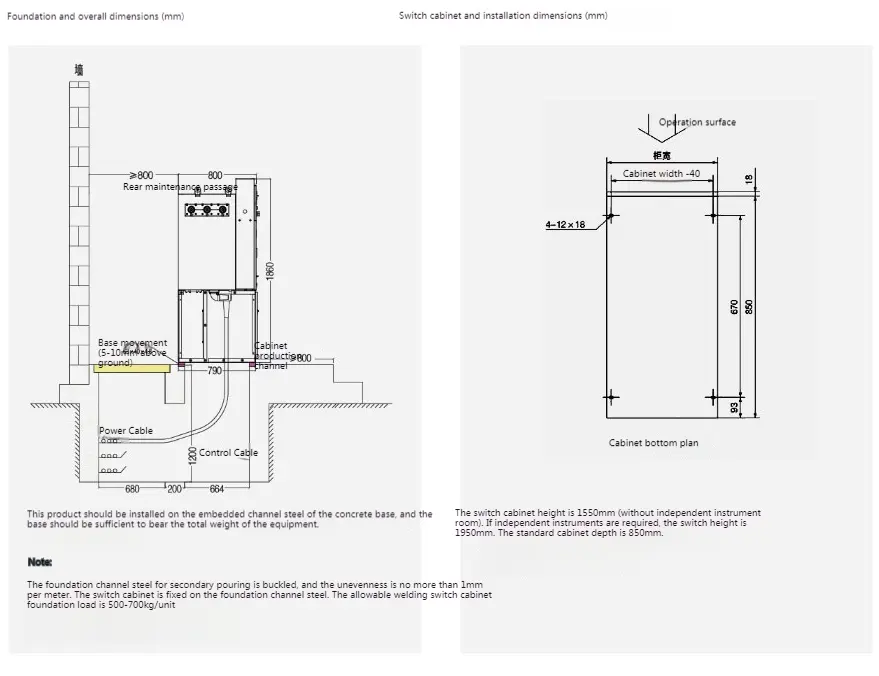

◆ Instruções de instalação

High Voltage Ring Net Cabinet
