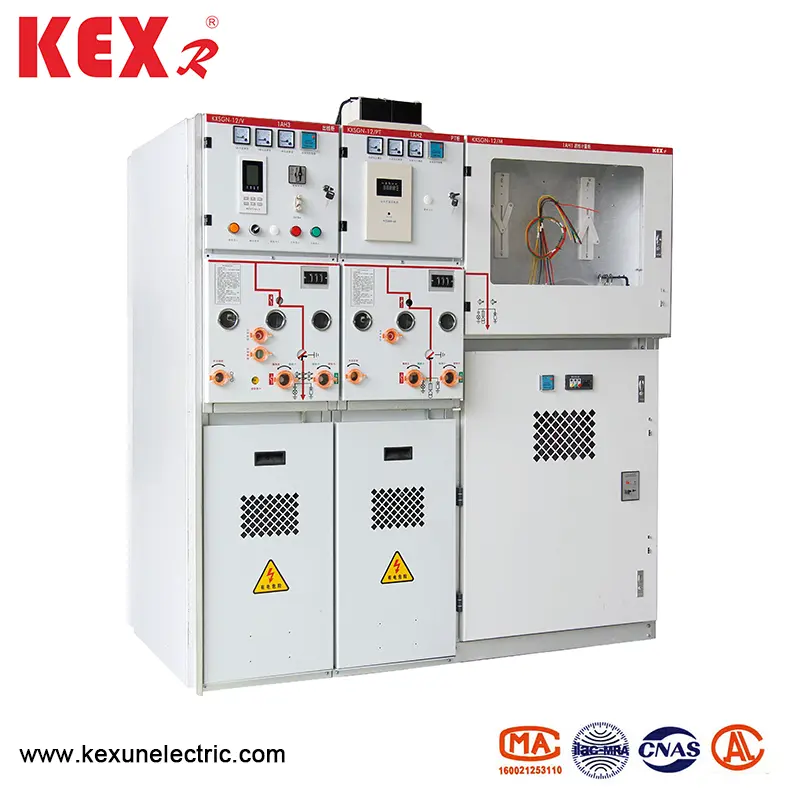

Equipamento de interruptor médio fechado isolado sólido

Kexun é um fornecedor especializado na produção de equipamentos de transmissão e transformação de energia na China. O equipamento de interruptor de média de tensão fechada isolada é um dos principais produtos da KEXR. Ele usa material de isolamento sólido como meio de isolamento principal, fornecendo uma série perfeita de soluções para usuários de atualização e distribuição da rede elétrica.
Modelo: KXSGN-12
Marca ： Kexr

Enviar consulta

Descrição do produto

● Visão geral do produto

KXSGN-12 Solid isolado Equipamento de interruptor de tensão de média isolada possui muitos esquemas, como proteção do disjuntor, proteção ao transformador, controle de carga, eletricidade de combinação de fusíveis, fonte de alimentação de PT, levantamento do acoplador de barramento e assim por diante. Este produto pode ser usado como equipamento de distribuição de rede de anel do sistema de energia e também pode ser usado como equipamento de distribuição de energia para a construção urbana de empresas industriais e de mineração, com as características de multifuncionalidade e versatilidade.

Equipamento de comutação de média de tensão fechada isolada sólida adota um material isolante sólido como o principal meio isolante, o interruptor de vácuo, conexão condutora, desconexão, interruptor de aterramento, barramento principal, barramento de galhos e outros circuitos elétricos principais são embalados e embalados com meio de isolamento sólido e com um ou vários modelos com certas funções, que podem ser combinadas ou se expandem novamente e têm um meio de isolamento sólido e tem um ou vários modelos com certas funções, que podem ser combinadas ou se expandem novamente.

● Condições de uso

Temperatura do ambiente ： -45 ~ 40 ℃

Altitude máxima: 4000m

Temperatura média diária máxima: 35 ℃

MAX DIÁRIO UMIDADE: 95%

Max Monthly umidade: 90%

Intensidade sísmica máxima: Grau 8

Nota: O equipamento de chave de tensão média fechada isolada sólida deve ser instalada em um local sem incêndio, explosão e vibração violenta.

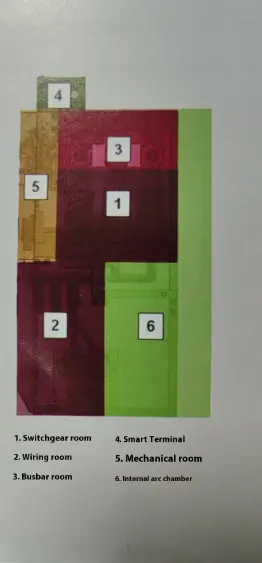

● Estrutura do espaçador

Solid Insulated Closed Medium Voltage Switch Equipment

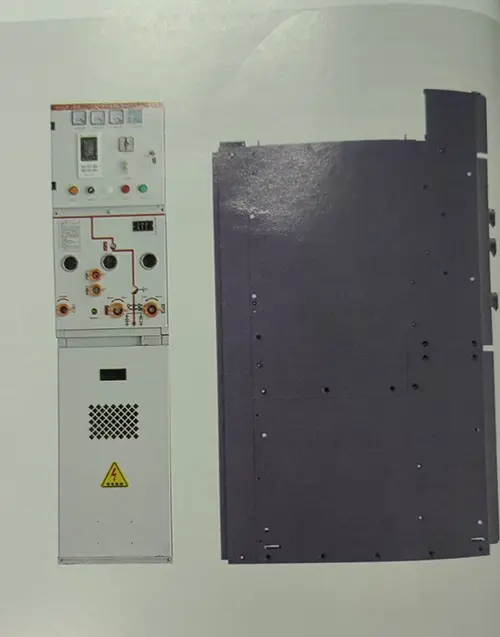

● Dimensão de contorno do equipamento de chave de tensão de média isolada sólida isolada

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Tipo de isolamento inferior

Plano	Largura do gabinete	Profundidade do gabinete	Altura do gabinete	Proteção superior
Linha de entrada PT	450	940	1500	Aumente 200
Entrada e contorno	375	940	1500	Aumente 200
Interruptor de interconexão	375	940	1500	Aumente 200
Isolamento de interconexão	375	940	1500	Aumente 200
Levantamento de barramento	375	940	1500	Aumente 200
Medição tradicional	750	940	1500	Aumente 200
Medição compacta	375	940	1500	Aumente 200
Fonte de alimentação Pt	450	940	1500	Aumente 200
Estação base de controle e proteção	375	940	1500

◆ Tipo de isolamento superior

Plano	Largura do gabinete	Profundidade do gabinete	Altura do gabinete	Contorno aéreo
Linha de entrada PT	450	940	1800	Aprofundar 260
Entrada e contorno	425	940	1800	Aprofundar 260
Interruptor de interconexão	425	940	1800	Aprofundar 260
Isolamento de interconexão	425	940	1800	Aprofundar 260
Levantamento de barramento	425	940	1800	Aprofundar 260
Medição tradicional	750	940	1800	Aprofundar 260
Medição compacta	425	940	1800	Aprofundar 260
Fonte de alimentação Pt	450	940	1800	Aprofundar 260
Estação base de controle e proteção	375	940	1800

● Parâmetro técnico

◆ Parâmetros técnicos do switchgem

Item			Unidade	Dados
Tensão nominal			Kv	12
Frequência nominal			Kv	50
Corrente classificada			Kv	630	1250
Nível de isolamento nominal	Frequência de potência Salta a tensão （UD) 1min	Quebrar	A	48
		Alternar	A	42
		Solo relativo	A	42
	Lightning Impulse suporta tensão （UP）	Quebrar	A	85
		Alternar	A	75
		Solo relativo	A	75
Corrente de quebra de curto-circuito nominal （1SC)			A	25	31.5
Corrente de resistência a curto prazo nominal （4s）			O	25	31.5
Corrente do pico nominal （1p）			O	63	80
Corrente de fechamento de curto-circuito classificada （Peak） (1MA)			O	63	80
Grau de proteção contra gabinetes			O	IP4X
Método de operação			Tempo	Tipo de armazenamento de energia da primavera

◆ Parâmetros técnicos do interruptor de aterramento isolado

Item			Unidade	Dados
Tensão nominal			Kv	12
Corrente classificada			A	630	1250
Corrente de resistência a curto prazo nominal （4s）			O	25	31.5
Pico nominal Corrente de sussurro				63	80
	Frequência de potência Salta a tensão （UD) 1min	Fase e terra	Kv	42
		Quebrar		48
	Tensão de suporta de impulso de raios nominal （UP）	Fase e terra	Kv	75
		Quebrar		85
Vida mecânica do desconexão (on-off)			Tempo	3000
Vida mecânica do interruptor de aterramento (fora do solo)			Tempo	3000

Hot Tags: Equipamento de comutação de média de média isolada isolada, fabricante da China, Kexun Solutions
