Aparelhagem de Proteção Ambiental

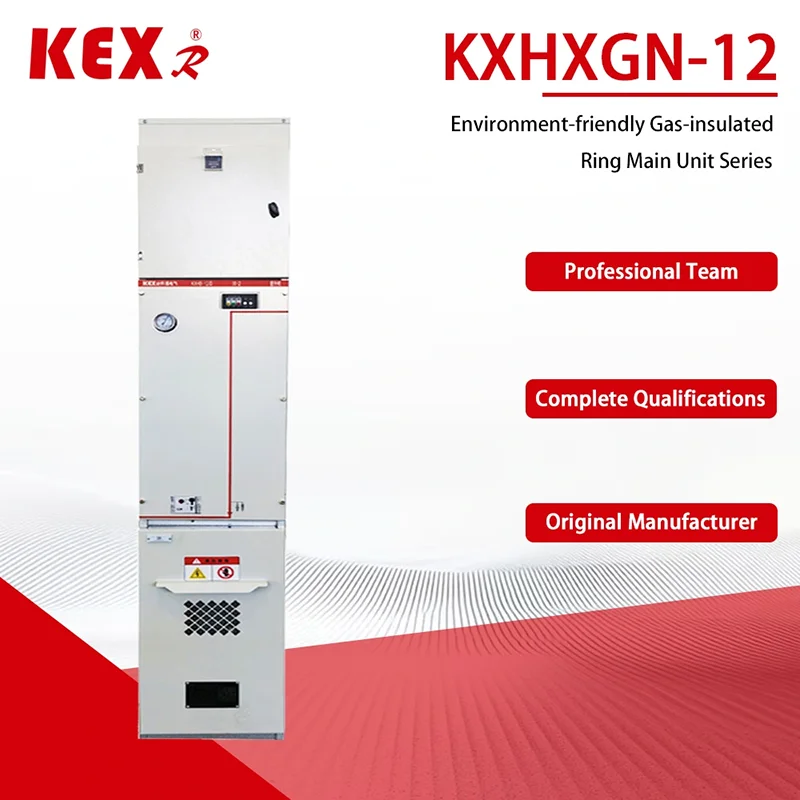

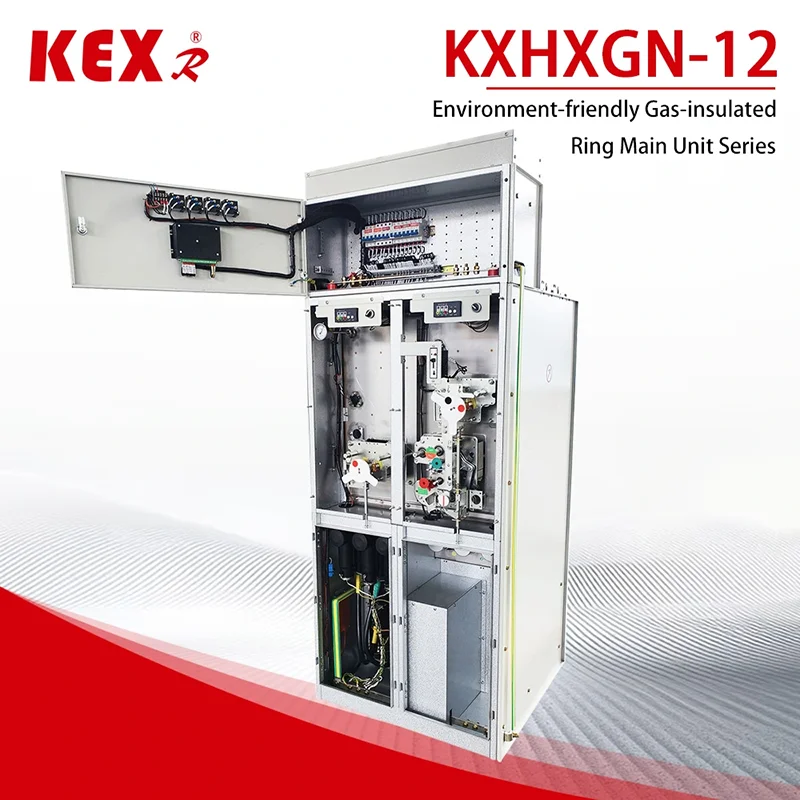

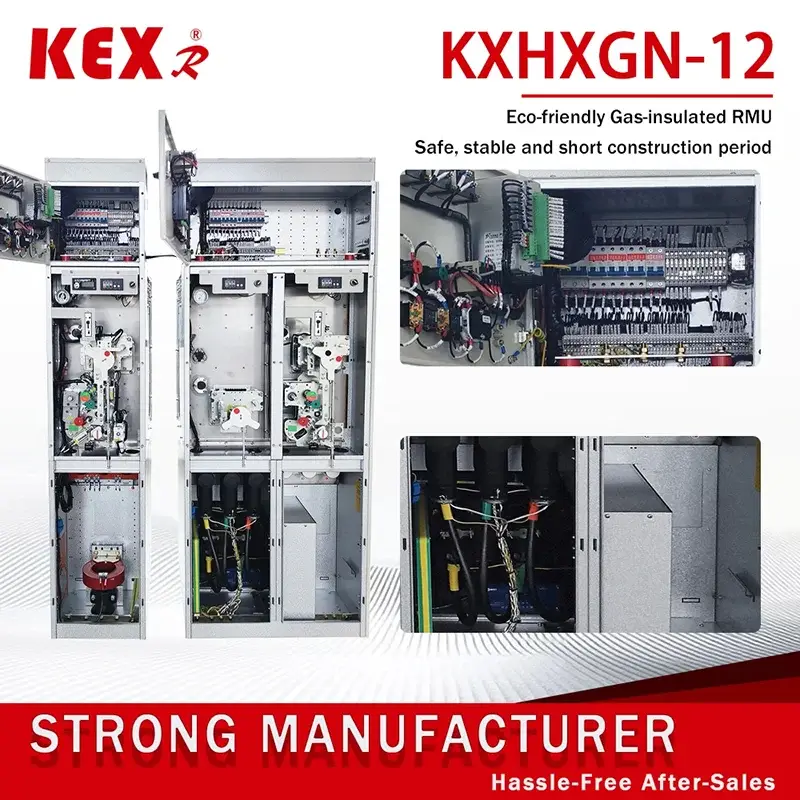

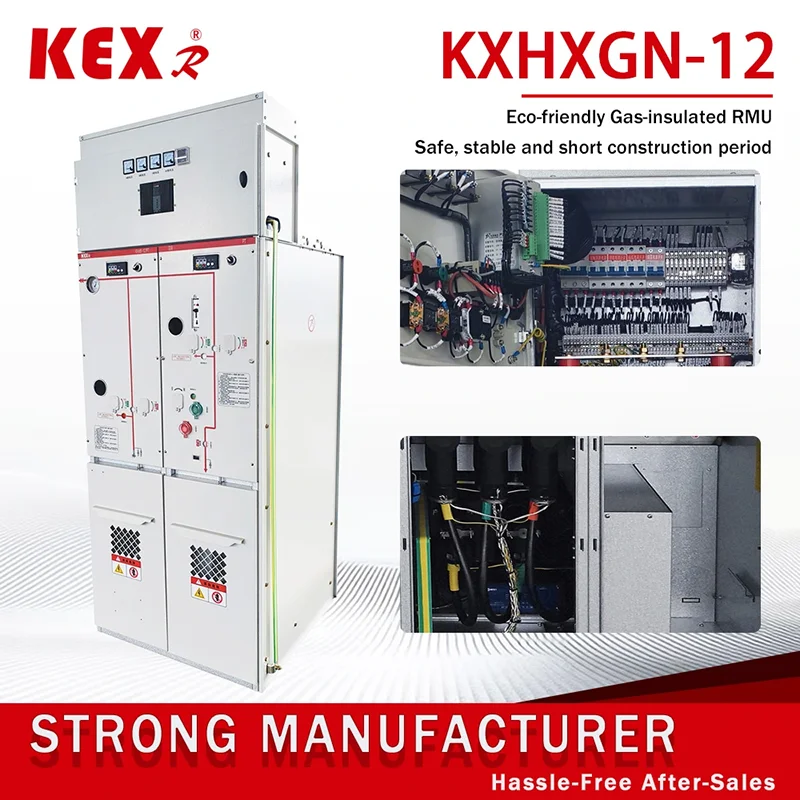

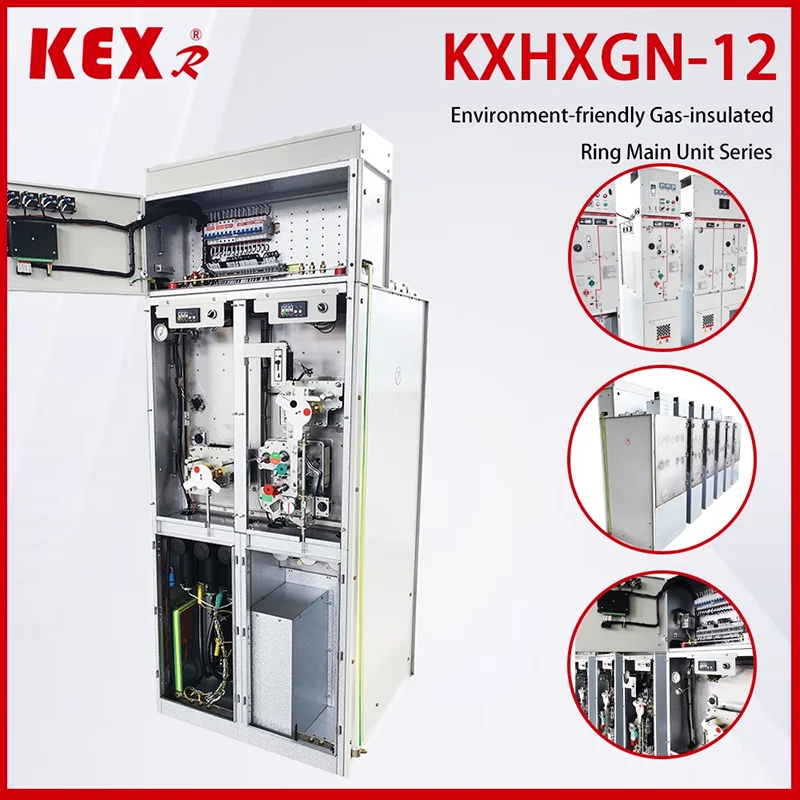

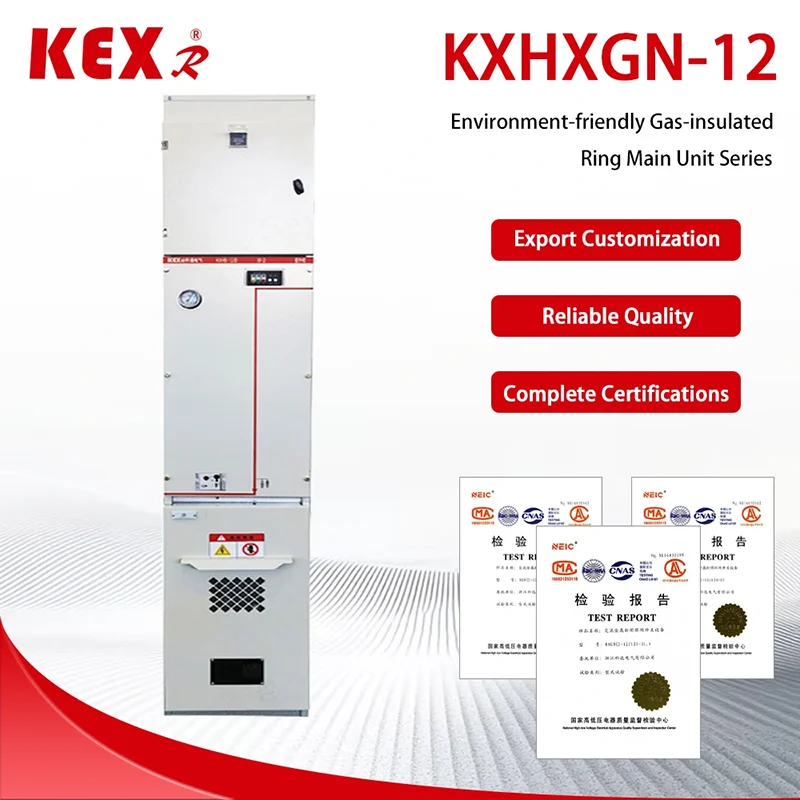

O painel de proteção ambiental tipo KXHXGN-12 produzido pela KEXR, um fornecedor de equipamentos de transmissão e distribuição de energia na China, é um gabinete de rede em anel isolado a gás de 12kV com gás de proteção ambiental (como ar seco, nitrogênio ou gás misto) como meio de isolamento, que é adequado para fonte de alimentação de rede em anel, fonte de alimentação terminal e estações de abertura e fechamento em pequena escala de redes de distribuição.
Modelo: KXHXGN-12
Marca:KEXR

Enviar consulta

Descrição do produto

● Principal característica do quadro de proteção ambiental

(1) Vantagens de proteção ambiental

◆Gás SF livre: o painel de proteção ambiental adota ar seco, nitrogênio ou novos gases de proteção ambiental (como G, AirPlus®, etc.), que estão em linha com os regulamentos de gases fluorados da UE e a política de "duplo carbono" da China.

◆ Baixa emissão de carbono: Comparado com o gabinete da rede em anel SF, o GWP (Potencial de Aquecimento Global) se aproxima de zero.

(2) Projeto estrutural

◆Design modular: A unidade de painel de proteção ambiental de linha de entrada, linha de saída, medição e PT pode ser expandida.

◆Estrutura fechada: O nível de proteção do painel de proteção ambiental atinge IP67, que é à prova de poeira, à prova de umidade e à prova de condensação, adequado para ambientes adversos.

◆Tamanho compacto: economiza espaço do que o gabinete de rede em anel AIS e é mais ecologicamente correto do que o SF₆ GIS tradicional.

(3) Opções inteligentes

O monitoramento inteligente (como DTU, medição de temperatura on-line, monitoramento de descarga parcial, etc.) pode ser selecionado para oferecer suporte ao acesso à Internet das Coisas (IoT) e realizar operação e manutenção remotas.

● Parâmetros Técnicos do Painel de Proteção Ambiental

◆ Gabinete do disjuntor

Item				Unidade	Dados
Tensão nominal				KV	12
Frequência nominal				Hz	50
Nível de isolamento avaliado	1Min de frequência de trabalho suportável Tensão		Para aterrar, fase a fase	KV	42
			Quebrar		48
	Tensão suportável de impulso de iluminação （pico）		Para aterrar, fase a fase	KV	75
			Quebrar		85
	Tensão suportável de frequência de energia de 1min do circuito auxiliar/de controle (para o terra)			KV	2
Corrente nominal				A	630
Corrente suportável nominal de curto prazo （valor virtual）			Circuito principal/interruptor de aterramento	ka	25/4s
			Circuito de aterramento	ka	21,7/4s
Corrente suportável de pico nominal			Circuito principal/interruptor de aterramento	ka	63
			Circuito de aterramento	ka	54.5
Corrente e tempos nominais de interrupção de curto-circuito				kA/Tempo	25/30
Corrente nominal de fechamento de curto-circuito (pico)				ka	63
Corrente nominal de interrupção de carregamento do cabo				A	25
Sequência operacional nominal do disjuntor O-0,3s-CO-180s-CO
Vida mecânica		Disjuntor/Seccionador		Tempo	10.000/3.000
Grau IP		Caixa selada			IP67
		Concha de engrenagem			IP4X
Pressão do gás		Nível nominal de carga de gás (20 ℃, pressão manométrica)		MPa	0.02
		Nível mínimo de função do gás nominal (20 ℃, pressão manométrica)		MPa	0
Desempenho de vedação,		Taxa anual de vazamento		%/Ano	≤0,05

◆Carregar armário de distribuição

Item			Unidade	Dados
Tensão nominal			KV	12
Frequência nominal			Hz	50
Nível de isolamento avaliado	1Min de frequência de trabalho suportável Tensão		KV

	Tensão suportável de impulso de iluminação （pico）		KV

	Tensão suportável de frequência de energia de 1min do circuito auxiliar/de controle (para o terra)		KV	2
Corrente nominal			A	630
Corrente suportável nominal de curto prazo （valor virtual）		Circuito principal/interruptor de aterramento	KÁ	25/4s
		Circuito de aterramento	KÁ	21,7/4s
Corrente suportável de pico nominal		Circuito principal/interruptor de aterramento	KÁ	63
		Circuito de aterramento	KÁ	54.5
Corrente nominal de fechamento de curto-circuito (pico)		Chave de carga/chave de aterramento	KÁ	63
Corrente de interrupção de carga ativa nominal			A	630
Corrente nominal de interrupção em malha fechada			A	630
5% Corrente de interrupção de carga ativa nominal			A	31.5
Corrente nominal de interrupção de carregamento do cabo			A	10
Tempos nominais de interrupção de carga ativa			Tempo	100
Interrupção de corrente de falta à terra			A/Hora	31,5/10
A corrente de carga das linhas e cabos é desconectada na condição de falha à terra.			A/Hora	17,4/10
Vida mecânica	Disjuntor/Seccionador		A/Hora	10.000/3.000
Grau IP	Caixa selada			IP67
	Concha de engrenagem			IP4X
Pressão do gás	Nível nominal de carga de gás (20 ℃, pressão manométrica)		MPa	0.02
	Nível mínimo de função do gás nominal (20 ℃, pressão manométrica)		MPa	0
Desempenho de vedação,	Taxa anual de vazamento		%/Ano	≤0,05

● Padrão de implementação do Quadro de Proteção Ambiental

◆ Requisitos técnicos comuns dos padrões GB/T 1022 para equipamentos de manobra e controle de alta tensão.

◆ GB/T39063640,5kV AC conjunto de manobra e equipamento de controle fechado em metal.

◆ GB/T1985 Chave de isolamento CA de alta tensão e chave de aterramento

◆ Interruptor de carga de alta tensão CA GB/T38043.6-40,5kV

◆ Disjuntor CA de alta tensão GB/T1984

◆ Código IP GB/T4208 do nível de proteção do shell

◆ Medição de descarga parcial GB/T7354

◆ GB/T311.1 Coordenação de isolamento Parte 1: Definição, princípios e regras

● Condições de uso do painel de proteção ambiental

◆ Temperatura máxima: +45 graus Celsius;

◆ Temperatura mínima: -25 graus Celsius;

◆ Temperatura máxima: (média de 24 horas) +35 graus Celsius;

◆ Umidade relativa média máxima (24 horas 1: ≤ 95%; Altitude: ≤ 1500m; Capacidade sísmica: 8 graus;

◆ Grau de proteção: vedação do corpo carregado IP67, invólucro do gabinete de distribuição IP4x;

◆ O ar circundante não deve estar obviamente poluído por gás combustível corrosivo e vapor de água.

◆ Não há locais de vibração violenta frequente, e o projeto de aspereza sob peças ásperas atende a todos os tipos de requisitos.

◆ Quando for usado em condições ambientais normais além de GB/T3906, o usuário deverá negociar com a KEXR

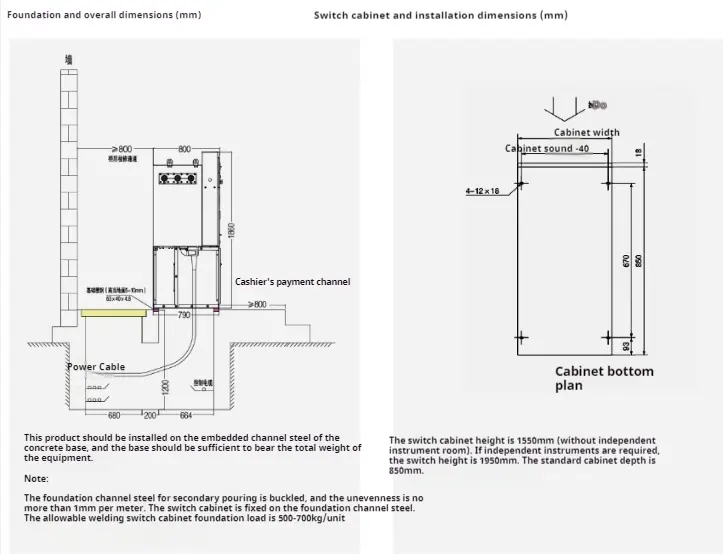

●Instruções de instalação

Environmental Protection Switchgear
