Ais SwitchGear

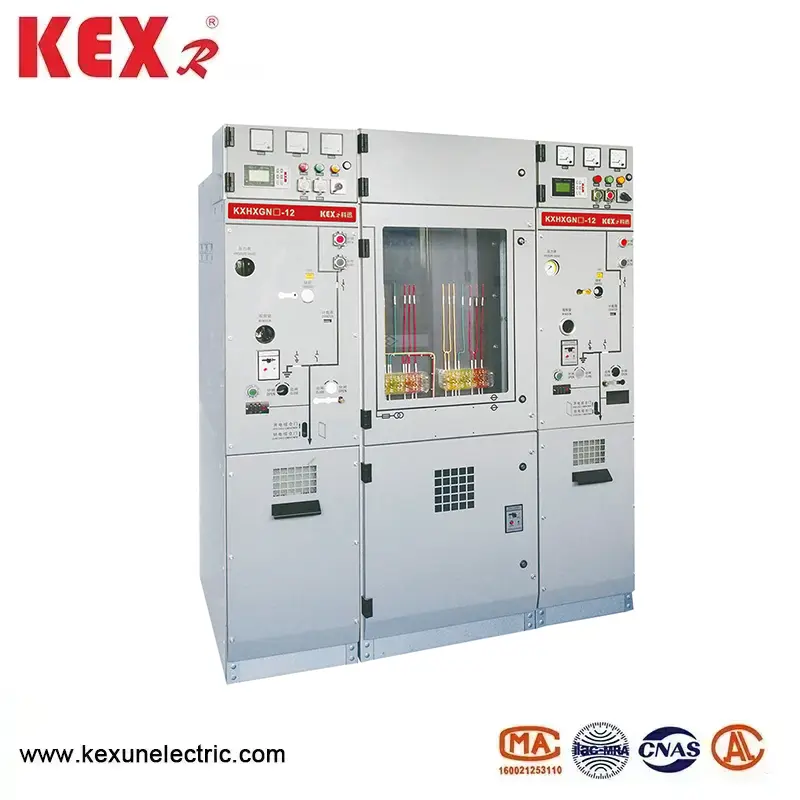

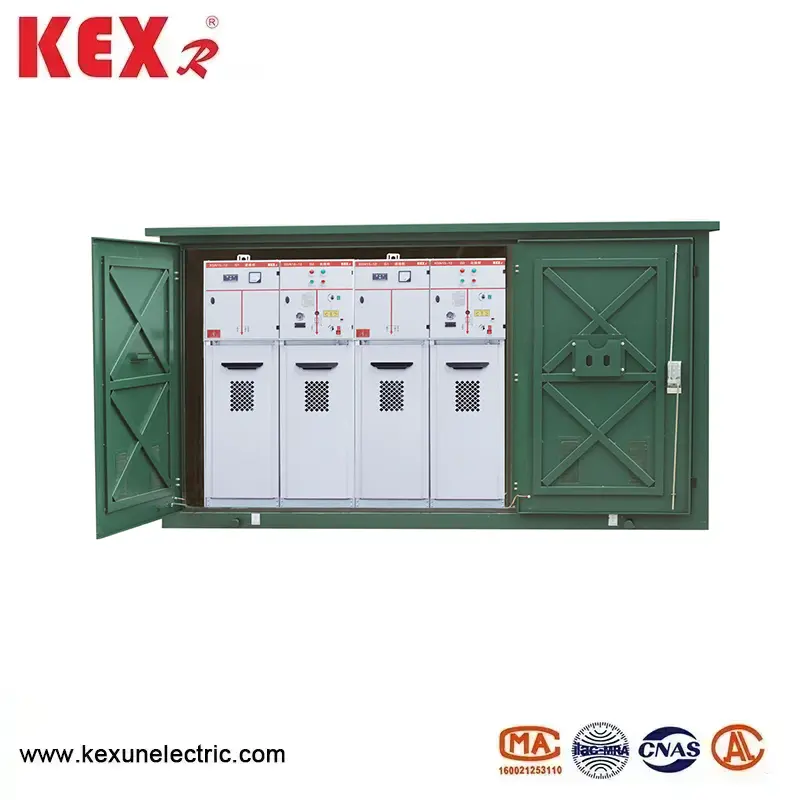

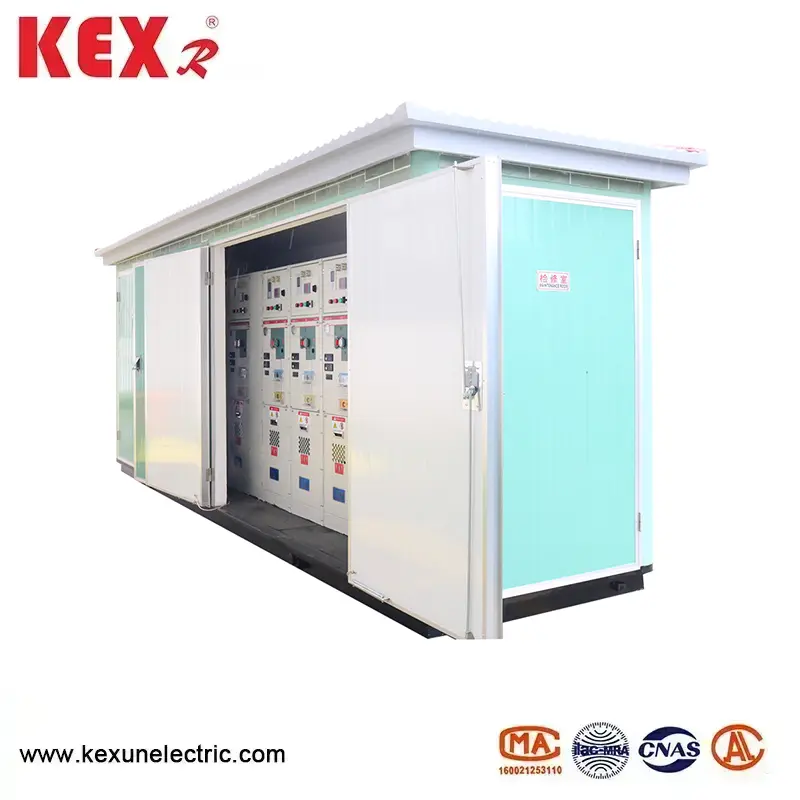

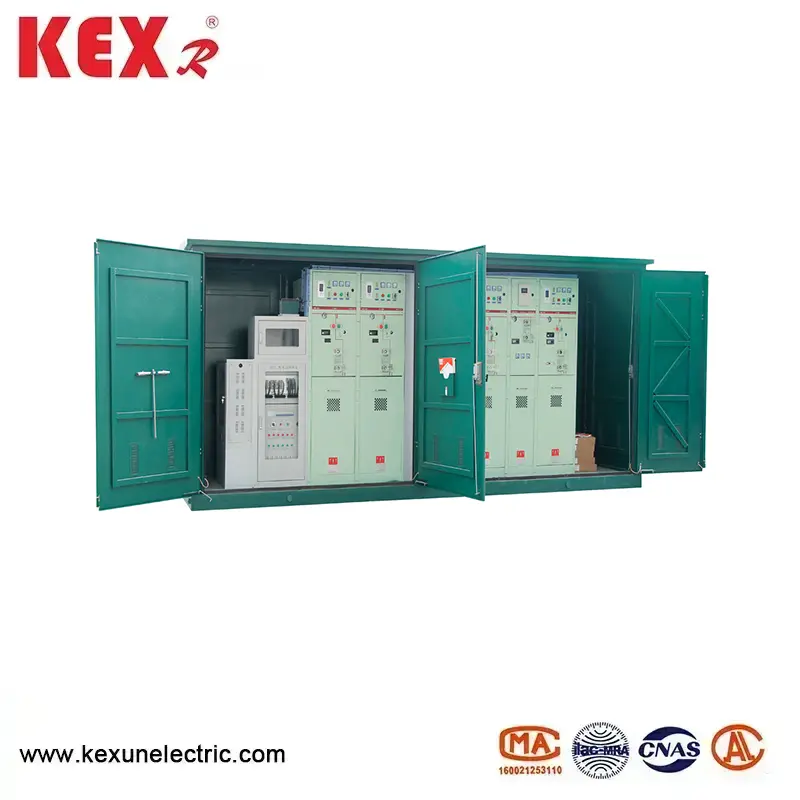

O painel de comutador KXHXGN-12 TIPO AIS produzido pela Kexr, um fornecedor de equipamentos de transmissão e distribuição de energia na China, é um gabinete de rede de anel isolado por gás de 12kV (C-GIS) com gás de proteção ambiental (como ar seco, nitrogênio ou gás misto) como médio porte, que é adequada para a alimentação da rede de anel, a fonte de alimentação terminal e a pequena escala de rede.
Modelo: KXHXGN-12
Marca ： Kexr
Modelo: KXHXGN-12
Marca ： Kexr
● Principal característica do AIS SwitchGear
(1) Vantagens de proteção ambiental
◆ SFGAS GRÁTIS: O AIS SwitchGear adota ar seco, nitrogênio ou novo gás de proteção ambiental (como G, Airplus®, etc.) são usados, que estão alinhados com os regulamentos da UE F-Gas e a política de "carbono duplo" da China.
◆ Emissão de baixo carbono: Comparado com o gabinete de rede de anel SF, as abordagens GWP (potencial de aquecimento global) zero.
(2) Projeto estrutural
◆ Design modular: A unidade de porta -chave AIS da linha de entrada, linha de saída, medição e PT pode ser expandida.
◆ Estrutura fechada: o nível de proteção do AIS SwitchGear atinge o IP67, que é à prova de poeira, à prova de umidade e à prova de condensação, adequado para o ambiente severo.
◆ Tamanho compacto: economiza espaço do que o AIS Ring Network Gabinet e é mais amigável ao meio ambiente do que o SF₆ GIS tradicional.
(3) opções inteligentes
O monitoramento inteligente (como DTU, medição de temperatura on -line, monitoramento de descarga parcial etc.) pode ser selecionado para apoiar o acesso à Internet das Coisas (IoT) e realizar operação e manutenção remotas.
● Parâmetros técnicos do AIS SwitchGear
◆ Gabinete do disjuntor
|
Item |
Unidade |
Dados |
|||
|
Tensão nominal |
Kv |
12 |
|||
|
Frequência nominal |
Hz |
50 |
|||
|
Nível de isolamento nominal |
1min de frequência de trabalho suporta Tensão |
Para groud, fase para fase |
Kv |
42 |
|
|
Quebrar |
48 |
||||
|
Iluminação Impulse suporta tensão （Peak） |
Para groud, fase para fase |
Kv |
75 |
||
|
Quebrar |
85 |
||||
|
1min Frequência de potência resistindo à tensão do circuito auxiliar/controle (para o solo) |
Kv |
2 |
|||
|
Corrente classificada |
A |
630 |
|||
|
Corrente de curto prazo nominal （Valor virtual) |
PRINCIPAL DE CIRCUITO/ARIGADO |
o |
25/4s |
||
|
Circuito de aterramento |
o |
21.7/4s |
|||
|
Corrente do pico nominal |
PRINCIPAL DE CIRCUITO/ARIGADO |
o |
63 |
||
|
Circuito de aterramento |
o |
54.5 |
|||
|
Corrente de quebra de curto -circuito classificada e horários |
ka/tempo |
25/30 |
|||
|
Corrente de fechamento de curto -circuito nominal (pico) |
o |
63 |
|||
|
Corrente de quebra de carregamento de cabo nominal |
A |
25 |
|||
|
Sequência operacional nominal do disjuntor O-0.3S-Co-180S-Co |
|
|
|||
|
Vida mecânica |
Breaker /Desconector |
Tempo |
10000/3000 |
||
|
Grau de IP |
Caixa selada |
|
IP67 |
||
|
Concha swichgear |
|
IP4X |
|||
|
Pressão do gás |
Nível de carregamento de gás nominal (20 ℃, pressão de medidor) |
MPA |
0.02 |
||
|
Nível de combinação min de gás nominal (20 ℃, pressão de medidor) |
MPA |
0 |
|||
|
Performance de vedação, |
Taxa de vazamento anual |
%/Ano |
≤0,05 |
||
◆ Carregar o gabinete do interruptor
|
Item |
Unidade |
Dados |
|||
|
Tensão nominal |
Kv |
12 |
|||
|
Frequência nominal |
Hz |
50 |
|||
|
Nível de isolamento nominal |
1min de frequência de trabalho suporta Tensão |
|
Kv
|
|
|
|
|
|
||||
|
Iluminação Impulse suporta tensão （Peak） |
|
Kv
|
|
||
|
|
|
||||
|
1min Frequência de potência resistindo à tensão do circuito auxiliar/controle (para o solo) |
Kv |
2 |
|||
|
Corrente classificada |
A |
630 |
|||
|
Corrente de curto prazo nominal （Valor virtual) |
PRINCIPAL DE CIRCUITO/ARIGADO |
O |
25/4s |
||
|
Circuito de aterramento |
O |
21.7/4s |
|||
|
Corrente do pico nominal |
PRINCIPAL DE CIRCUITO/ARIGADO |
O |
63 |
||
|
Circuito de aterramento |
O |
54.5 |
|||
|
Corrente de fechamento de curto -circuito nominal (pico) |
Switch de carga/interruptor de aterramento |
O |
63 |
||
|
Corrente de interrupção de carga ativa nominal |
A |
630 |
|||
|
Corrente de interrupção de circuito fechado |
A |
630 |
|||
|
5% classificou a corrente de interrupção de carga ativa |
A |
31.5 |
|||
|
Corrente de quebra de carregamento de cabo nominal |
A |
10 |
|||
|
Tempos de quebra de carga ativa nominal |
Tempo |
100 |
|||
|
Quebra de corrente de falha no solo |
A/time |
31.5/10 |
|||
|
A corrente de carregamento de linhas e cabos é desconectada sob a condição de falha no solo. |
A/time |
17.4/10 |
|||
|
Vida mecânica |
Breaker /Desconector |
A/time |
10000/3000 |
||
|
Grau de IP |
Caixa selada |
|
IP67 |
||
|
Concha swichgear |
|
IP4X |
|||
|
Pressão do gás |
Nível de carregamento de gás nominal (20 ℃, pressão de medidor) |
MPA |
0.02 |
||
|
Nível de combinação min de gás nominal (20 ℃, pressão de medidor) |
MPA |
0 |
|||
|
Performance de vedação, |
Taxa de vazamento anual |
%/Ano |
≤0,05 |
||
● Padrão de implementação do AIS SwitchGear
◆ Requisitos técnicos comuns dos padrões de GB/T 1022 para o painel de comutação de alta tensão e controle. ◆ GB/T39063640.5KV AC METAL INCLUÍDO EQUIPAMENTO DE CONTROLE INCLUSIDO E DOMPENHO.
◆ GB/T1985 Chave de isolamento CA de alta tensão e interruptor de aterramento
◆ GB/T38043.6-40.5KV Chave de carga de alta tensão CA
◆ GB/T1984 Disjuntor CA de alta tensão
◆ GB/T4208 Código IP do nível de proteção da concha
◆ GB/T7354 Medição de descarga parcial
◆ GB/T311.1 Coordenação de isolamento Parte 1: Definição, Princípios e Regras
● Usando as condições do AIS SwitchGear
◆ Temperatura máxima: +45 graus Celsius;
◆ Temperatura mínima: -25 graus Celsius;
◆ Temperatura máxima: (média de 24 horas) +35 graus Celsius;
◆ Umidade relativa média máxima (24 horas 1: ≤ 95%; altitude: ≤ 1500m; capacidade sísmica: 8 graus;
◆ Grau de proteção: vedação do corpo carregada IP67, switch gabinete Shell ip4x ；
◆ O ar circundante não deve ser obviamente poluído por gás combustível corrosivo e vapor de água.
◆ Não existe um local de vibração violento frequente, e o design da dureza em peças severas atende a todos os tipos de requisitos.
◆ Quando usado em condições ambientais normais além de GB/T3906, o usuário deve negociar com Kexr

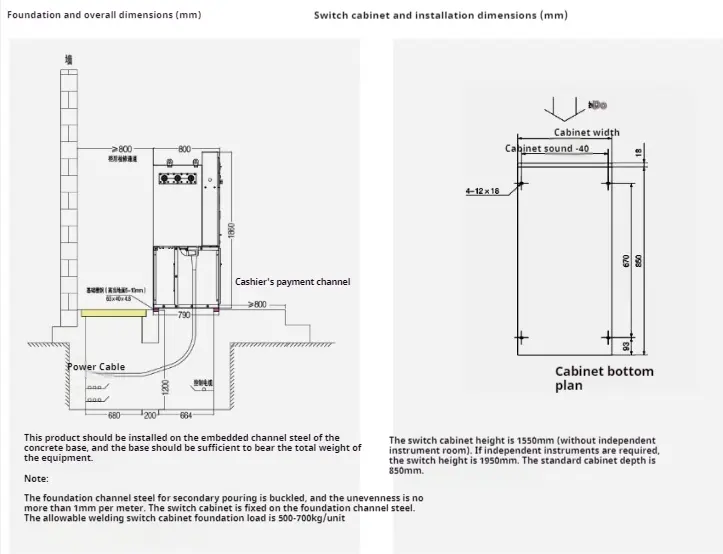

● Instruções de instalação
