Vcb de três pólos

ZW7-40.5 tipo três pólos  vcb Características do produto

Confiabilidade extremamente alta

Completamente livre de manutenção durante toda a vida.

Possui alta vida mecânica e elétrica.

Toda a máquina é pequena, leve e fácil de instalar.

1.1 Usando condições do tipo ZW7-40.5 de três pólos  vcb

¨ Temperatura ambiente:-30℃~60℃；

¨ Altitude: menos de 3.000 m;

¨ Velocidade do vento:≤34m/s；

¨ A vibração ou movimento do solo vindo de fora do equipamento de manobra e controle pode ser ignorado.；

¨ Grau de poluição:Ⅳ；

¨ Temperatura de armazenamento: -40°C~85°C。

1.2 Parâmetro técnico do tipo ZW7-40.5 de três pólos  vcb

Parâmetro técnico principal do disjuntor

Parâmetro mecânico principal do disjuntor

Estrutura e princípio de funcionamento do disjuntor

ZW7-40.5 Três pólos  vcb é composto principalmente de pólo magnético integrado, transformador de corrente, mecanismo operacional e caixa. Este tipo de disjuntor é miniaturizado e seu invólucro é feito de caixa de aço inoxidável de alta qualidade. O transformador de corrente pode ser selecionado de acordo com as necessidades do usuário.

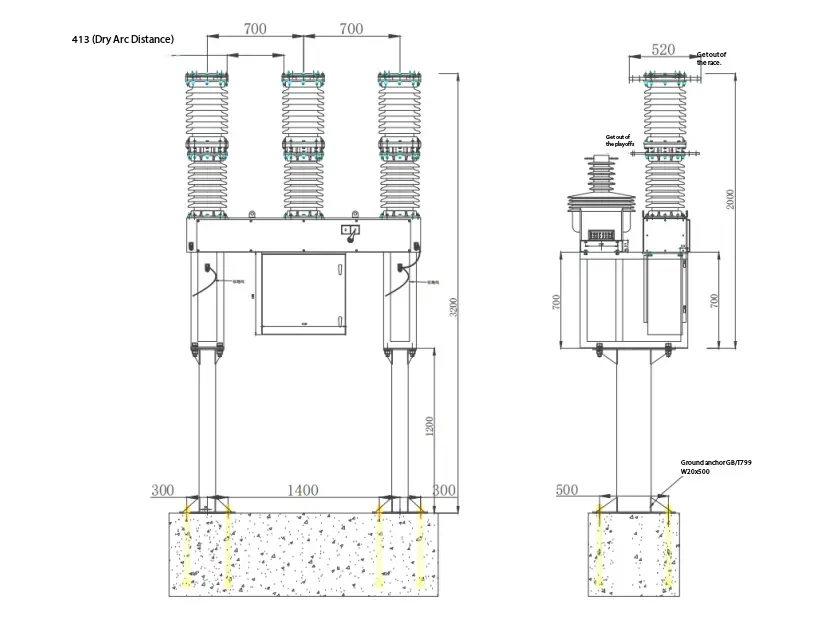

ZW7-40.5/desenho de contorno do disjuntor

ZW7-40.5 Três pólos  vcb e sua combinação de controle inteligente. A operação liga-desliga do switch pode ser realizada localmente e também pode ser operada remotamente através da interface de comunicação. Outras informações do disjuntor também podem ser transmitidas ao centro de controle, e o canal de comunicação pode ser cabo, fibra óptica, GPRS/CDMA, GSM, etc.

Princípio de funcionamento do disjuntor

3.1Princípio de extinção de arco:

ZW7-40.5 Três pólos  vcb adota interruptor a vácuo, e o vácuo é usado como meio isolante e extintor de arco, que possui um grau de vácuo extremamente alto. Quando os contatos móveis e estáticos são desligados com eletricidade sob a ação do mecanismo de operação, um arco de vácuo será gerado entre os contatos. Ao mesmo tempo, devido à estrutura especial dos contatos, um campo magnético longitudinal apropriado também será gerado no espaço entre os contatos, o que fará com que o arco de vácuo permaneça difuso e faça com que o arco seja distribuído uniformemente na superfície de contato para queimar, de modo a manter uma baixa tensão do arco. Quando a corrente cruza naturalmente zero, os íons residuais, elétrons e vapor metálico podem ser combinados ou condensados ​​na superfície de contato e na blindagem em uma ordem de microssegundos. Como o campo magnético longitudinal é usado para controlar o arco de vácuo, o disjuntor a vácuo tem uma capacidade forte e estável de interromper a corrente.

3.2 Armazenamento de energia elétrica: O motor atua o torque de saída no pinhão do mecanismo e o transmite para a grande roda dentada no fuso, acionando assim o braço da manivela para girar e fazendo com que a mola de fechamento armazene energia. Quando o parafuso no braço da manivela pressiona o interruptor de deslocamento, a fonte de alimentação do motor é cortada e o armazenamento de energia da mola é concluído.

3.3 Armazenamento de energia manual: O eixo de saída desse mecanismo de rotação transmite o torque de rotação para a engrenagem grande, que está totalmente engrenada com a engrenagem pequena através do pinhão no eixo de saída, fazendo com que o braço da manivela gire, de modo que a mola de fechamento possa armazenar energia.

3.4O funcionamento do eletroímã de fechamento: depois que o mecanismo recebe o sinal de fechamento, o núcleo de ferro móvel do eletroímã de fechamento se move para cima, empurrando a alavanca de disparo de fechamento para se mover para cima, de modo que o semi-eixo de fechamento gire no sentido anti-horário. Libere a restrição na trava de fechamento. Ao mesmo tempo, a trava de fechamento gira no sentido anti-horário sob a pressão do rolo, liberando a manutenção do armazenamento de energia. O came no eixo principal gera força de impacto devido à força de contração da mola de fechamento e atinge o balancim no eixo de armazenamento manual de energia (ou seja, o eixo de saída), que é transmitido ao interruptor através da biela, completando assim a operação de fechamento.

3.5 Operação manual: Quando o garfo de mudança instalado no semieixo de fechamento gira no sentido anti-horário, ele aciona o semieixo de fechamento para girar no sentido anti-horário. Para produzir o mesmo efeito que a operação de fechamento do eletroímã.

3.6 Operação de religamento: após o mecanismo liberar a energia da mola de armazenamento de energia, ele completa a operação de fechamento. No estado fechado, o mecanismo executa novamente a operação de armazenamento de energia. Depois que a operação de armazenamento de energia for concluída, o mecanismo estará no estado fechado de armazenamento de energia e, uma vez recebido o sinal correto, o mecanismo poderá realizar uma operação de religamento automático.。

3.7 Operação do eletroímã de liberação do freio: após o mecanismo receber o sinal de liberação do freio, o núcleo móvel do eletroímã de liberação do freio se move para cima, empurrando a alavanca de liberação do freio para se mover para cima, de modo que o eixo de liberação do freio gire no sentido anti-horário. Libere a restrição na trava de liberação do freio. Ao mesmo tempo, a trava de liberação do freio gira no sentido anti-horário sob a pressão do rolo, e o balancim gira no sentido anti-horário devido ao impulso de algumas molas do freio na chave, completando assim a operação de liberação do freio.

3.8 Operação manual: Quando o garfo montado no semieixo do freio gira no sentido anti-horário, ele aciona o semieixo do freio para girar no sentido anti-horário, produzindo assim o mesmo efeito que a operação do eletroímã do freio.

3.9 Operação de desarme por sobrecorrente: quando a bobina de sobrecorrente no desarme por sobrecorrente passa pela corrente de desarme especificada, o eletroímã atua e a haste empurra a alavanca de desarme. Faça o semieixo girar no sentido anti-horário, libere a restrição na trava do freio, produzindo assim o mesmo efeito da operação do eletroímã do freio, e complete a operação de disparo por sobrecorrente do disjuntor.

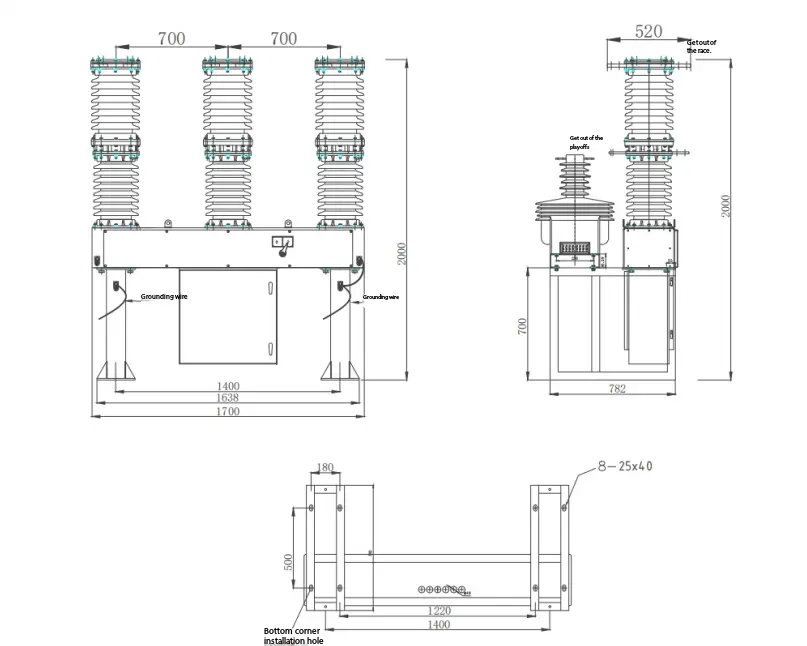

Diagrama de instalação de três pólos  vcb
