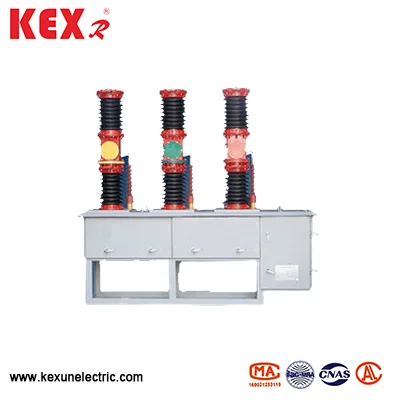

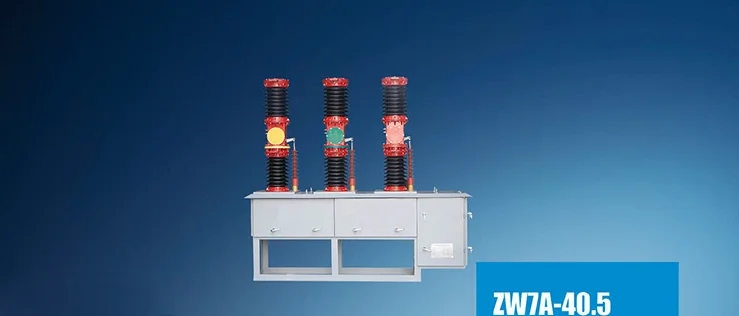

ZW7A CA VCB de alta tensão ao ar livre
O AC VCB de alta tensão ao ar livre ZW7A é uma tensão nominal de 40,5kv, que é especialmente produzida pela Kexun na fábrica da China. Equipamento de distribuição externa externa de transformador de corrente de corrente trifásica de 50Hz, adequada para proteção e controle no sistema de subestação e distribuição de empresas industriais e de mineração.
Modelo: ZW7A
Marca ： Kexr
Modelo: ZW7A
Marca ： Kexr
● Significado do modelo
ZW7A-40.5
W = tipo externo
Z = disjuntor de vácuo
7a = Número de série do projeto (melhoria da China 7ª geração)
40.5 = tensão nominal (40,5kV, em conformidade com o padrão IEC)
● Área de aplicação
O AC VCB de alta tensão do ZW7A ao ar livre não é apenas adequado para proteção e controle em subestações e sistemas de distribuição de empresas industriais e de mineração, mas também adequadas para grades de energia rural e locais com operações frequentes, especialmente para as necessidades da reconstrução urbana e da grade de energia rural.
◆ atender ao padrão
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Parâmetros técnicos do ZW7A Outdoor de alta tensão AC VCB
|
Número |
Item |
Unidade |
Dados |
|
|
1 |
Tensão nominal |
Kv |
40.5 |
|
|
2 |
Frequência nominal |
Hz |
1250，1600,2000 |
|
|
3 |
Corrente classificada |
A |
20，25,31.5 |
|
|
4 |
Corrente de quebra de curto-circuito classificada |
O |
50,63,80 |
|
|
5 |
Corrente de resistência nominal (pico) |
20，25,31.5 |
||
|
6 |
Corrente de resistência a curto prazo classificada |
31.5 |
||
|
7 |
Corrente de fechamento de curto -circuito nominal |
80 |
||
|
8 |
Sequência operacional nominal |
|
O-0.3S-Co-180S-Co |
|
|
9 |
Vida mecânica |
Tempo |
10000 |
|
|
10 |
Classificado Curto-Circuit de quebra de tempos de quebra |
Tempo |
20 |
|
|
11 |
1min de frequência de trabalho suporta tensão |
(úmido) Fase para fase/terra |
Kv |
80 |
|
(seco) Fase para fase/terra |
Kv |
95 |
||
|
12 |
Impulso de iluminação suportar fase de tensão para fase/terra |
Kv |
180 |
|
|
13 |
Espessura do desgaste permitido de contatos dinâmicos e estáticos |
mm |
3 |
|
|
14 |
Peso líquido |
kg |
Cerca de 600 |
|
|
15 |
Distância de contato |
mm |
22 ± 2 |
|
|
16 |
Entrete em contato com o contato |
mm |
4 ± 1 |
|
|
17 |
Velocidade média de abertura |
EM |
1.3 ~ 1.8 |
|
|
18 |
Velocidade média de fechamento |
EM |
1.0 ~ 1.7 |
|
|
19 |
Contato Time de bounce de fechamento |
EM |
≤3 |
|
|
20 |
Sincronização da abertura e fechamento trifásico |
EM |
≤3 |
|
|
21 |
Resistência ao circuito principal |
bebê |
≤100 |
|
|
22 |
Tempo de fechamento |
EM |
≤150 |
|
|
23 |
Horário de abertura |
EM |
≤60 |
|
