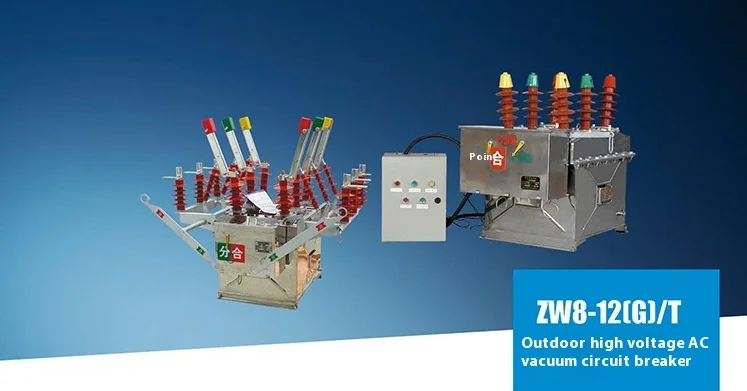

ZW8 AC VCB de alta tensão ao ar livre
ZW8 AC VCB de alta tensão ZW8, produzido especialmente pelo fornecedor da China Kexun, é um painel de alta tensão ao ar livre com tensão nominal de 12kV e AC trifásica de 50Hz, e é usada principalmente para abrir e fechar a corrente urbana e a corrente de energia de curto-circuito.
Modelo: ZW8
Marca ： Kexr
Modelo: ZW8
Marca ： Kexr
● Estrutura do ZW8 Outdoor de alta tensão AC VCB
ZW8 CA VCB de alta tensão ao ar livre, com estrutura geral da caixa trifásica, o tipo de sub-arco de vácuo trifásico é colocado em uma caixa de metal e o material de isolamento SMC é usado para isolamento de fase e isolamento do solo, com desempenho confiável e alta resistência de isolamento. ZW8 ACTO VCB ZW 8-12 DIVERCIDO E DESCONNECTOR DE CIRCURTO AC VCB ZW 8-12, chamados de disjuntor combinado, ele pode ser usado como um interruptor seccional. Seu mecanismo de operação de armazenamento de energia de mola CT23 pode ser dividido em dois tipos: elétrico e manual.

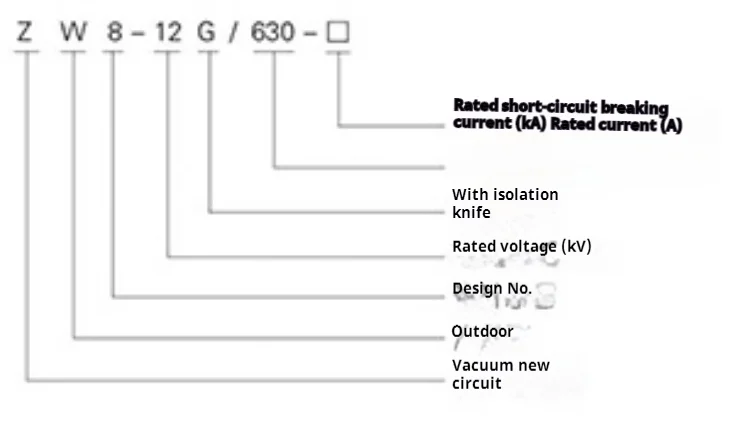

● Significado do modelo
◆ atender ao padrão
ZW8 AC VCB de alta tensão ao ar livre atende IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Parâmetros técnicos do ZW8 Outdoor de alta tensão AC VCB
|
Item |
Unidade |
Dados |
|
|
Tensão nominal |
Kv |
12 |
|
|
Corrente classificada |
A |
630 |
|
|
Frequência de trabalho suporta tensão |
Kv |
42 |
|
|
Lightning Impulse suporta tensão (pico) |
Kv |
75 |
|
|
Corrente de quebra de curto-circuito nominal |
O
|
16,20,25 |
|
|
Corrente de fechamento de curto-circuito nominal |
40,50,63 |
||
|
Tensão de suporção nominal (pico) |
40,50,63 |
||
|
4s de curto prazo suporta corrente |
16,20,25 |
||
|
Sequência operacional nominal |
|
O-0.3S-Co-180S-Co |
|
|
Tempos de quebra de corrente de curto-circuito classificados |
Tempo |
30 |
|
|
Vida mecânica |
1000 |
||
|
Tensão nominal do motor de armazenamento de energia |
V |
DC ou AC 220V |
|
|
Tensão operacional nominal Equipado com mecanismo de operação de mola especial |
Quebrar bobina Bobina de fechamento |
||
|
Corrente nominal de liberação de sobrecorrente |
A |
5 |
|
|
Espessura do desgaste permitido de contatos dinâmicos e estáticos |
mm |
3 |
|
