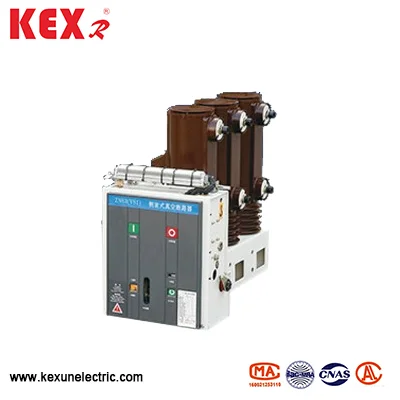

Disjuntor de vácuo de alta tensão montada lateral
O disjuntor de vácuo de alta tensão interno montado lateral produzido pela fábrica chinesa Kexun é usado principalmente para circuitos de proteção e controle. É adequado para locais com tensão nominal de 12kV e frequência de 50Hz, onde é necessária a operação frequente ou a interrupção da corrente do circuito. Ele pode ser instalado em um painel de comutador fixo ou usado sozinho.
Modelo: vs1
Marca ： Kexr
Modelo: vs1
Marca ： Kexr
● Características estruturais do disjuntor de vácuo de alta tensão montado na lateral
▶ Mecanismo de operação lateral
▶ Pólo isolado de resina epóxi
▶ Sistema operacional de mola sem viagem
▶ Terminações de cabo dianteiro/traseiro
● Disjuntor de vácuo de alta tensão montado no lado montado
▶ Faixa de temperatura ambiente: a temperatura circundante de alta tensão montada em temperatura de alta tensão deve ser -15 ~ 40 ℃
▶ Altitude: O disjuntor de vácuo de alta tensão interno montado no lado deve ser instalado a menos de 1000 metros.
▶ Umidade relativa: a média diária não é superior a 95%, a média mensal não é superior a 90%, a média diária de pressão de vapor saturada não é superior a 2,2 × 10-3MPa e a média mensal não é superior a 1,8 × 10-3MPa.
▶ Intensidade do terremoto: menos de 8 graus
▶ Lugares sem incêndio, explosão, poluição grave, corrosão química e vibração grave.
● Parâmetros técnicos do disjuntor de vácuo de alta tensão montado no lado montado
|
Item |
Unidade |
Dados |
||||
|
Tensão nominal |
Kv |
12 |
||||
|
Corrente classificada |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Corrente de quebra de curto -circuito nominal |
O |
20 |
25 |
31.5 |
||
|
Corrente de fechamento de curto -circuito nominal |
O |
50 |
63 |
80 |
||
|
Corrente do pico nominal |
O |
50 |
63 |
80 |
||
|
4s Curto -circuito de corrente （Peak) |
O |
20 |
25 |
31.5 |
||
|
Nível de isolamento nominal |
Trabalhando suporta a tensão |
Kv |
42 （48) |
|||
|
Tensão de suporção de impacto |
75 （85) |
|||||
|
Sequência operacional nominal |
|
Break-0.3S-Close-180S-Close |
||||
|
Vida mecânica |
Tempo |
10000 |
||||
|
Interrupção de corrente de curto-circuito classificada |
Tempo |
50 |
||||
|
Tensão de abertura nominal do mecanismo operacional （DC） |
V |
110.220 |
||||
|
Entre em contato com a distância do terminal |
mm |
11 ± 1 |
||||
|
Overtravel (contato com o comprimento da compressão da mola) |
mm |
35 ± 0,5 |
||||
|
Separação trifásica e tempo de fechamento |
EM |
≤2 |
||||
|
Contato Time de bounce de fechamento |
EM |
≤2 |
||||
|
Velocidade média de abertura |
EM |
1,1 ± 0,2 |
||||
|
Velocidade média de fechamento |
EM |
0,6 ± 0,2 |
||||
|
Horário de abertura |
Tensão de operação máxima |
s |
≤0,05 |
|||
|
Min Tensão operacional |
≤0,08 |
|||||
|
Tempo de fechamento |
s |
0.1 |
||||
|
Espessura do acúmulo de desgaste permitido de contatos dinâmicos e estáticos |
mm |
3 |
||||
