Zn63 vs1 VCB de alta tensão interna

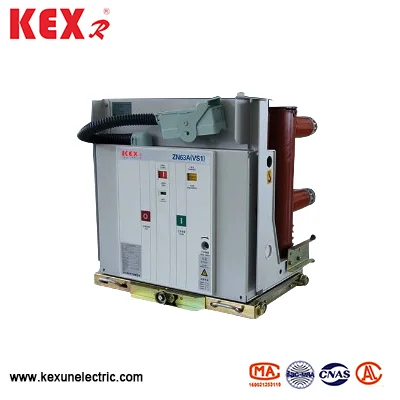

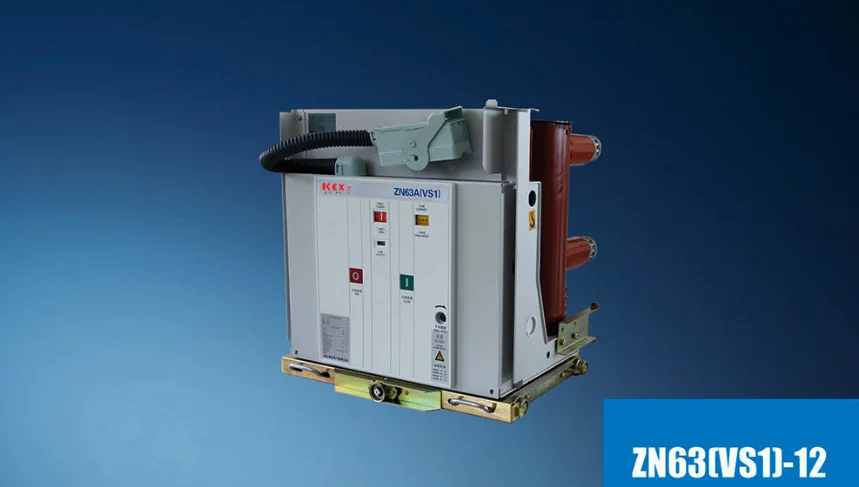

Zn63 vs1 VCB de alta tensão interna produzido pela Kexun, um fabricante bem conhecido na China, é adequado para equipamentos elétricos com tensão nominal de 12kV e CA trifásica de 50Hz e é frequentemente usado para controle e proteção de empresas, usinas de energia, subestações e instalações elétricas industriais e de mineração.
Modelo: Zn63 vs1
Marca ： Kexr
Modelo: Zn63 vs1
Marca ： Kexr
● Recurso de design
O VCB de alta tensão de Zn63 vs1 vs1 adota a integração do mecanismo de operação do EFP e do corpo do disjuntor, que pode ser projetado como uma unidade de instalação fixa ou uma unidade de colarinho de mão com um mecanismo de propulsão especial. A parte do circuito principal pode adotar o pólo selado integral para realizar miniaturização, alta confiabilidade e manutenção livre do disjuntor. Ele pode ser usado com Kyn28a-12 (GZs) e outro painel de manobra central e também pode ser usado com o painel de comutador fixo XGN.
● Usando condições
▶ Temperatura. Ambiente: Zn63 vs1 VCB de alta tensão interna deve ser operado a -10 ~ 40 ℃ (armazenamento e transporte a -30 ℃ são permitidos).
▶ Altitude: Zn63 vs1 VCB de alta tensão interna deve ser instalado a uma altitude inferior a 1000m.
▶ Umidade relativa: o valor médio diário não é superior a 95%, o valor médio diário da pressão de vapor saturado não é superior a 2,2x10-mPa, e o valor médio mensal não é superior a 1,8x10-mPa
NOTA ： Zn63 VS1 VCB de alta tensão interna deve trabalhar em um local sem incêndio, explosão, poluição grave, corrosão química e vibração violenta.
◆ atender ao padrão
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Parâmetros técnicos de Zn63 vs1 VCB de alta tensão interna de alta tensão
|
Item |
Unidade |
Dados |
|||
|
Tensão nominal |
Kv |
12 |
|||
|
Nível de isolamento nominal |
Tensão de suportar com impulso de raios nominal （Peak） |
Kv |
75 |
||
|
Frequência nominal |
1 min de frequência de trabalho suporta a tensão |
42 |
|||
|
Corrente de quebra de curto -circuito nominal |
O |
20/25 |
31.5 |
40 |
|
|
Corrente classificada |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Corrente de estabilidade térmica nominal （Valor virtual） |
O |
20/25 |
31.5 |
40 |
|
|
Corrente estável dinâmica nominal （Peak) |
50/63 |
80 |
100 |
||
|
Corrente de fechamento de curto-circuito classificada （Peak） |
50/63 |
80 |
100 |
||
|
Classificação de curto-circuito classificado que quebra os tempos atuais |
Tempo |
50 |
|||
|
Frequência de potência Setira a tensão do circuito secundário (1min) |
V |
2000 |
|||
|
Sequência operacional nominal |
|
O-0.3S-Co-180S-Co |
|||
|
O-180S-Co-180S-Co |
|||||
|
Tempo de estabilidade térmica nominal |
S |
|
|||
|
Corrente de quebra classificada do banco de capacitor único/consecutivo |
A |
630/400 800/400 (40KA) |
|||
|
Vida mecânica |
Tempo |
10000 |
|||
