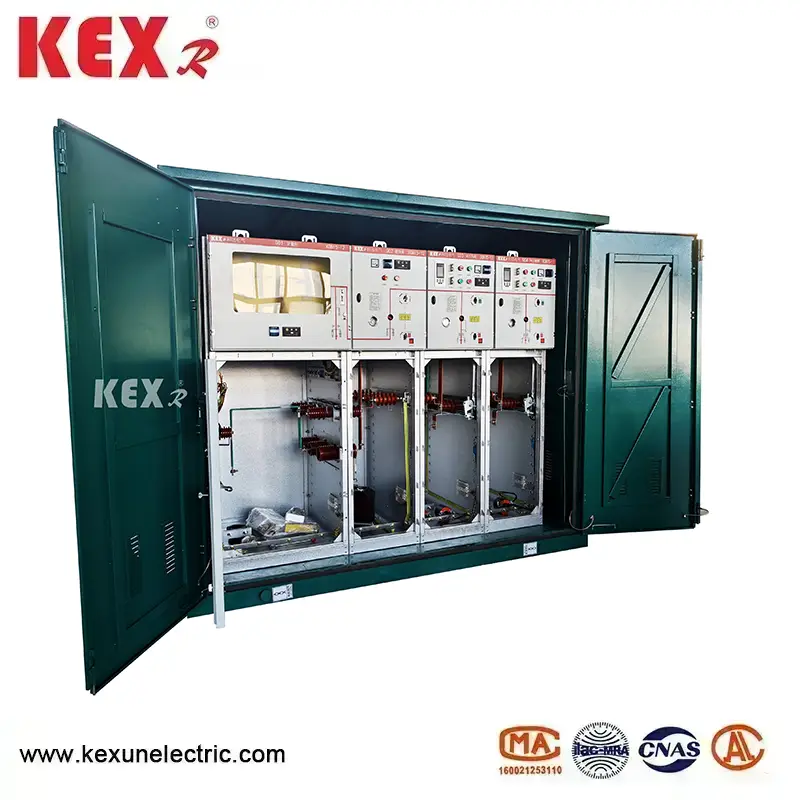

Gabinete da unidade principal do anel SF6

●Componentes

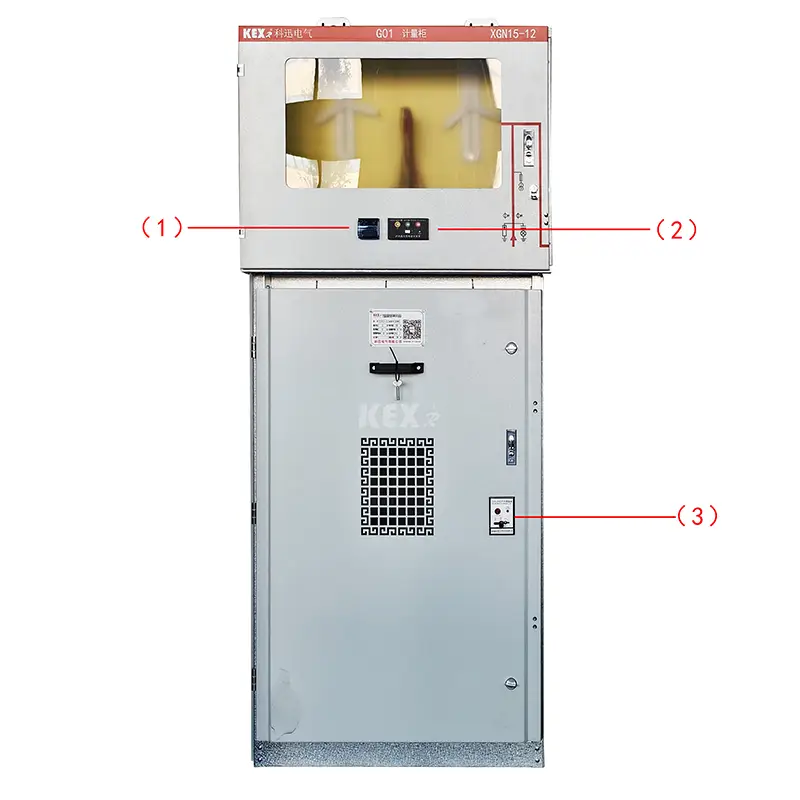

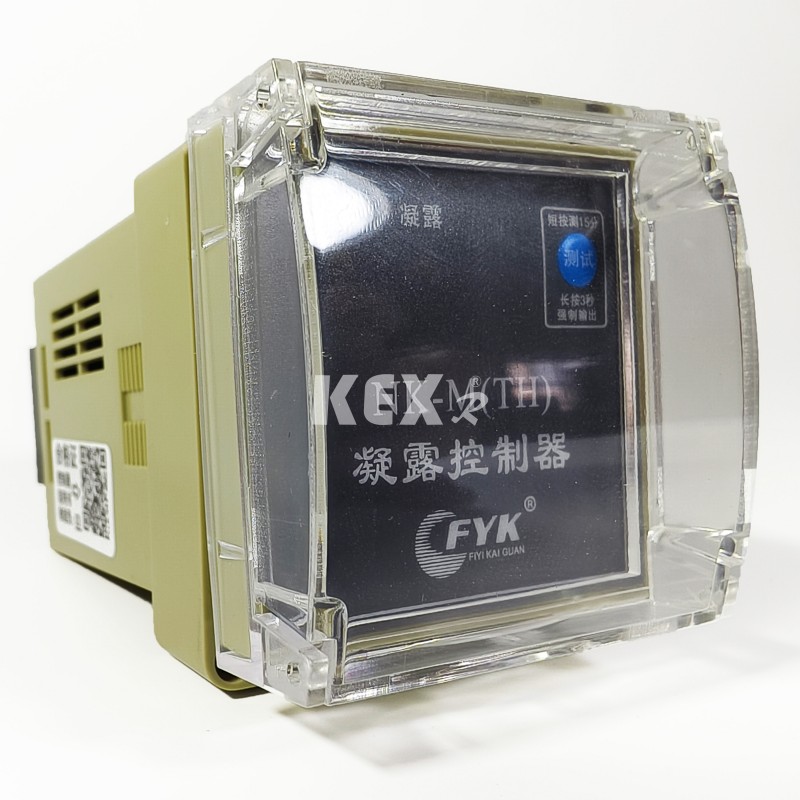

1. Controlador de condensação

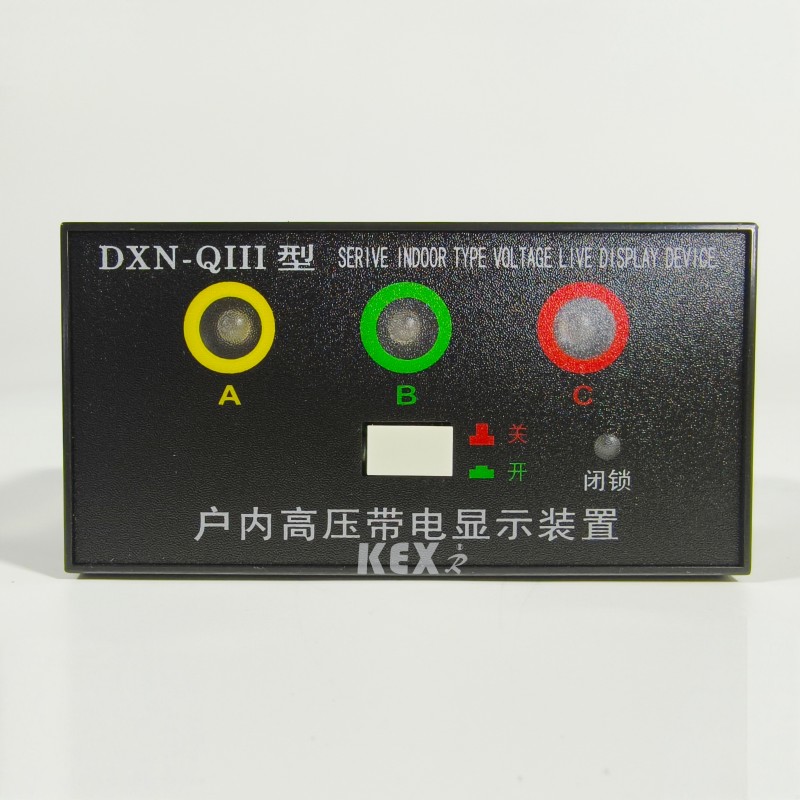

2. Exibição carregada

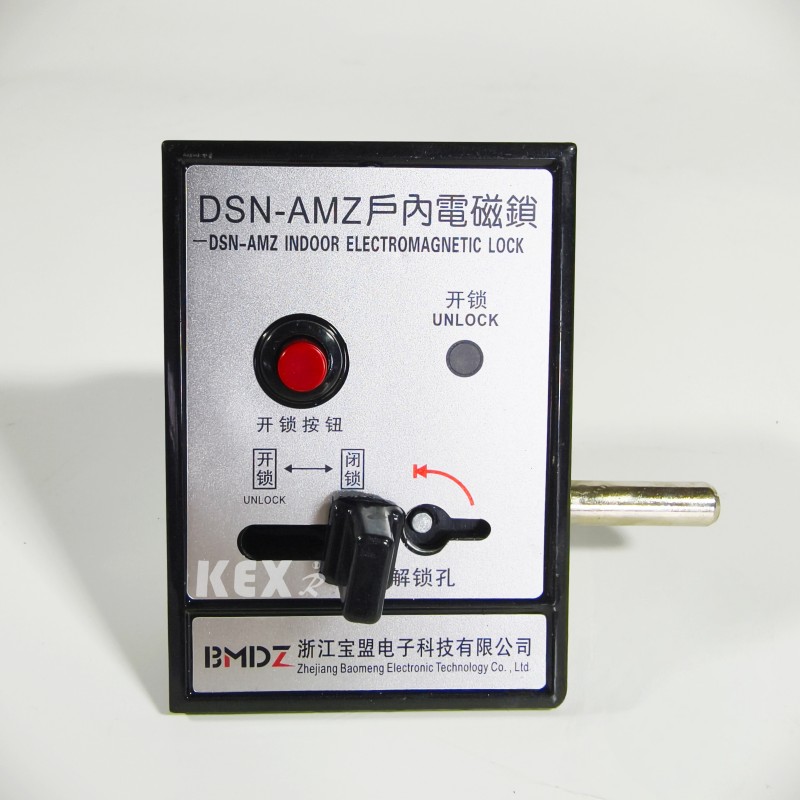

3. Bloqueio eletromagnético interno

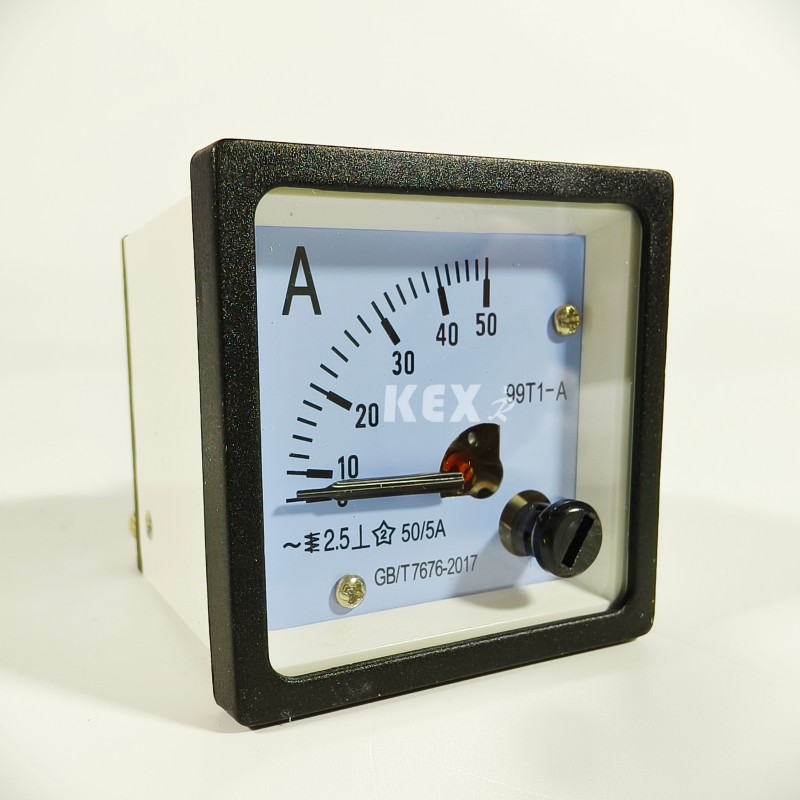

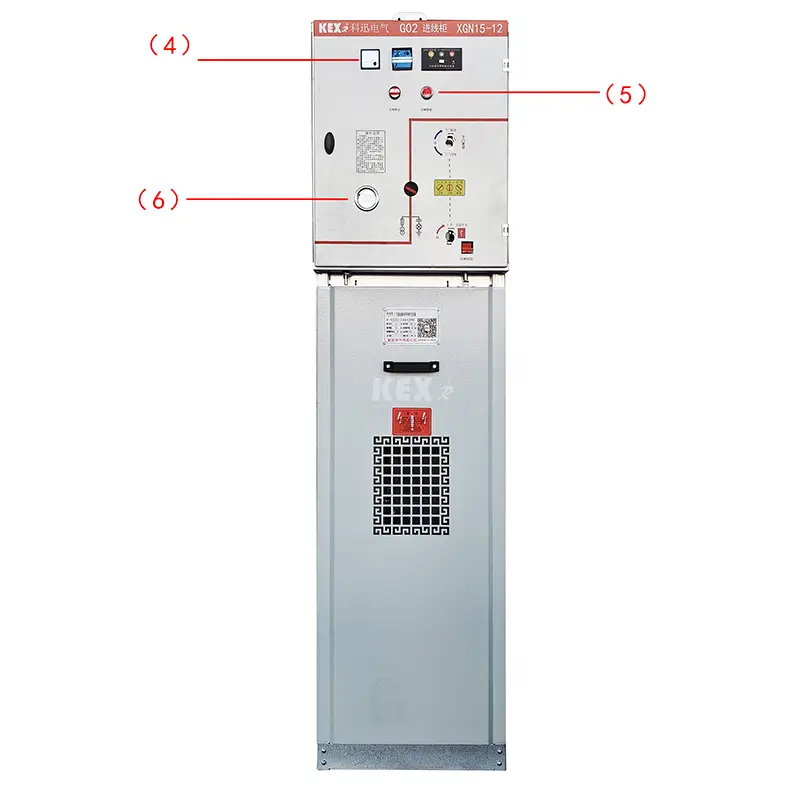

4. Amperímetro

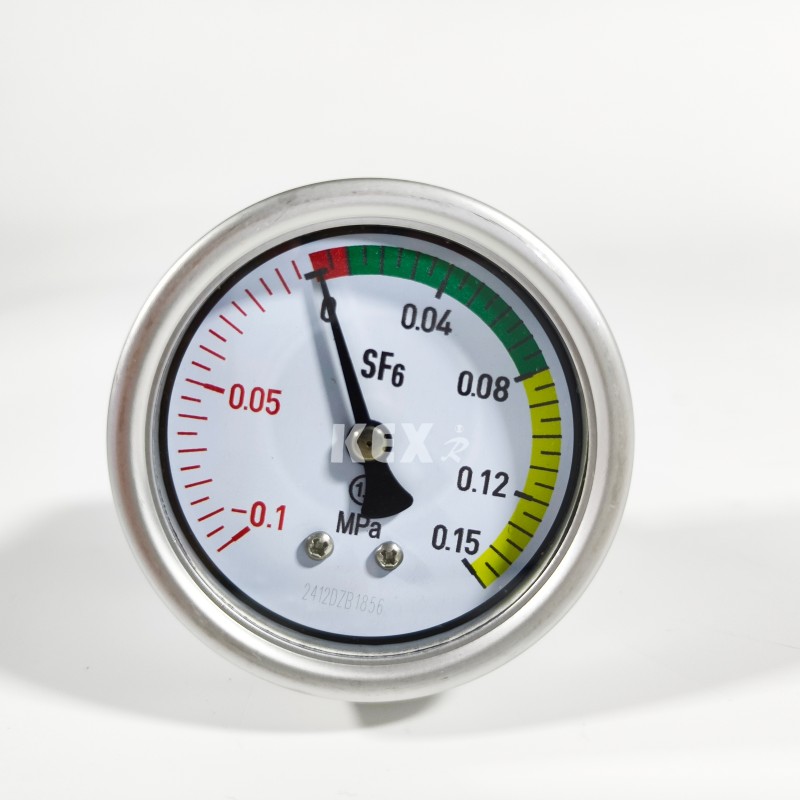

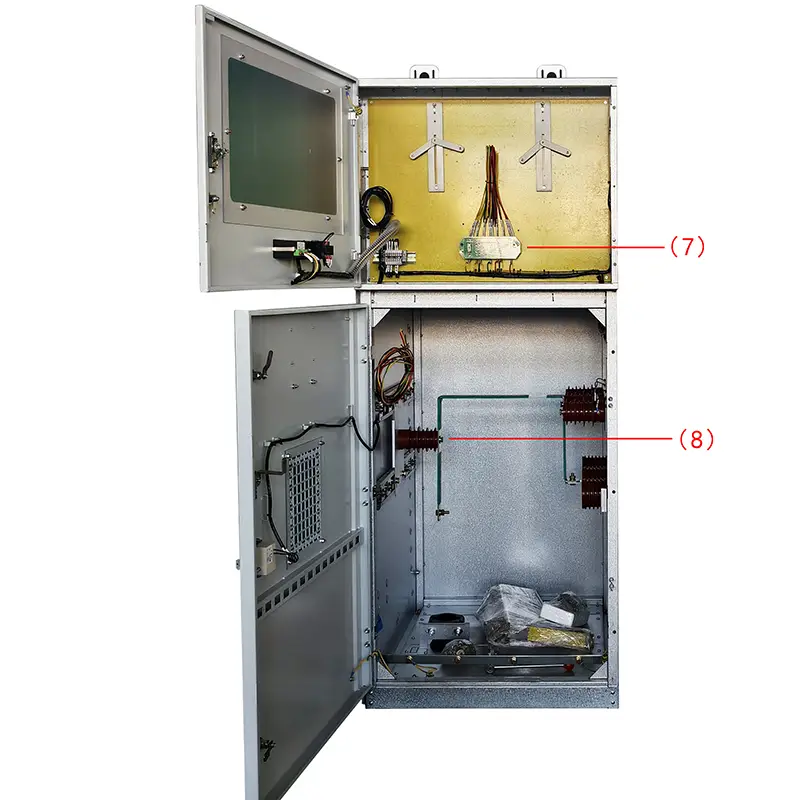

6.Barômetro

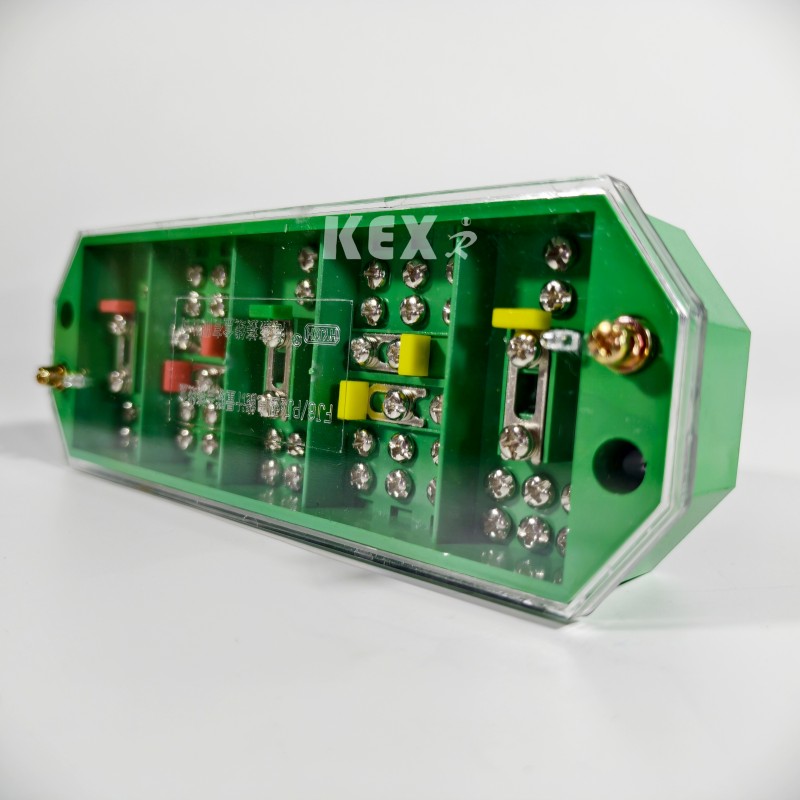

7. Conector elétrico trifásico de 3 fios

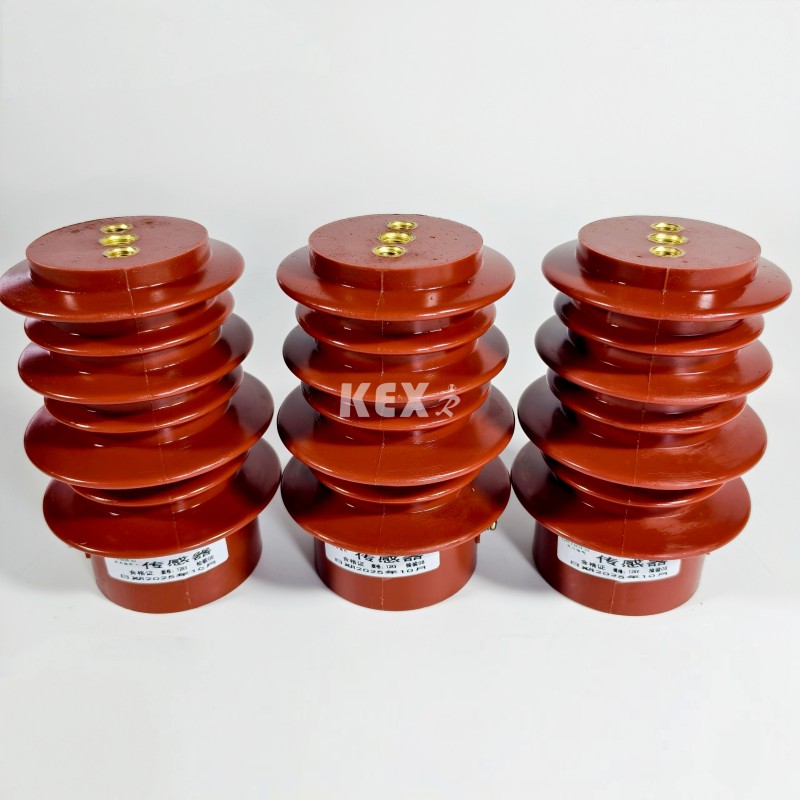

8.Transmissor

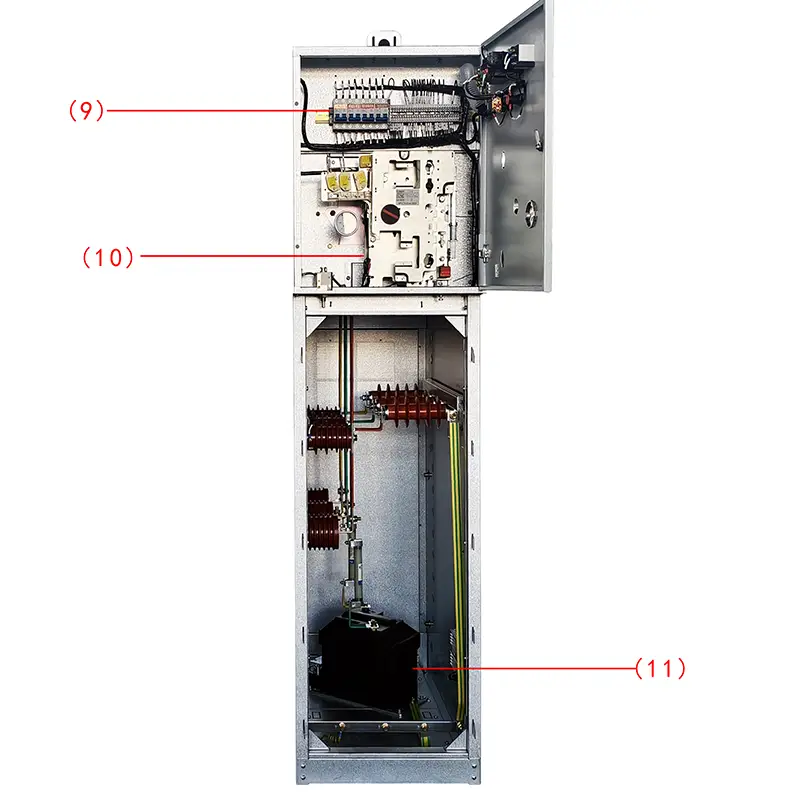

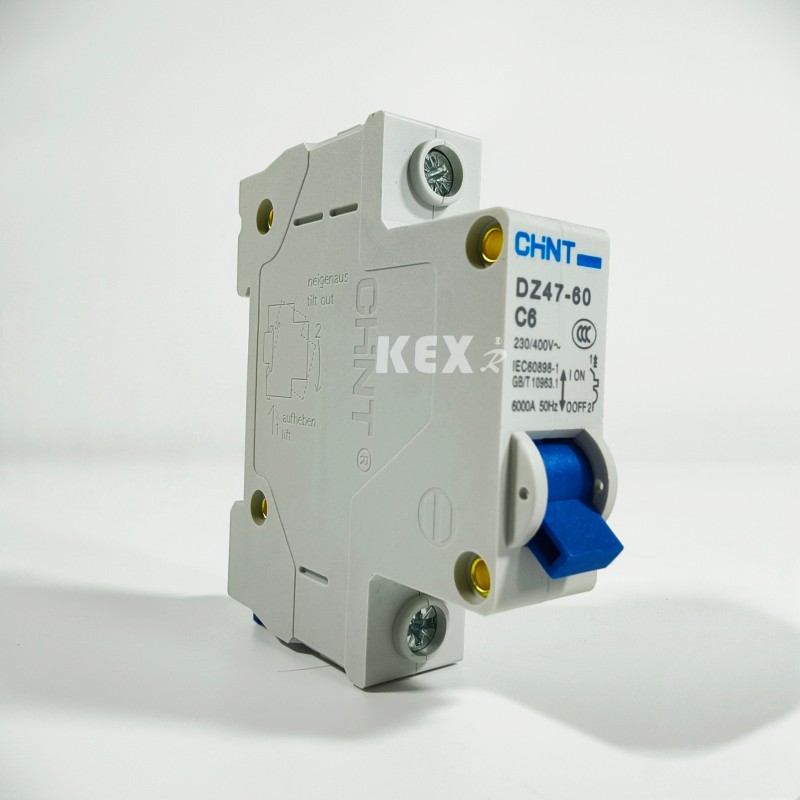

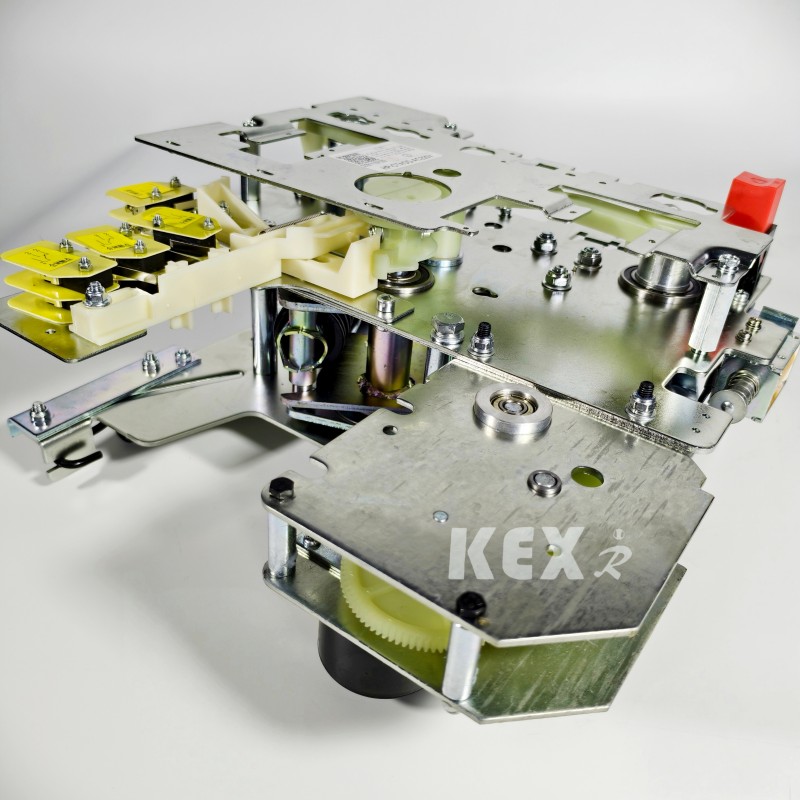

9. MCB

10. Mecanismo operacional

11.VT

● Usando condições

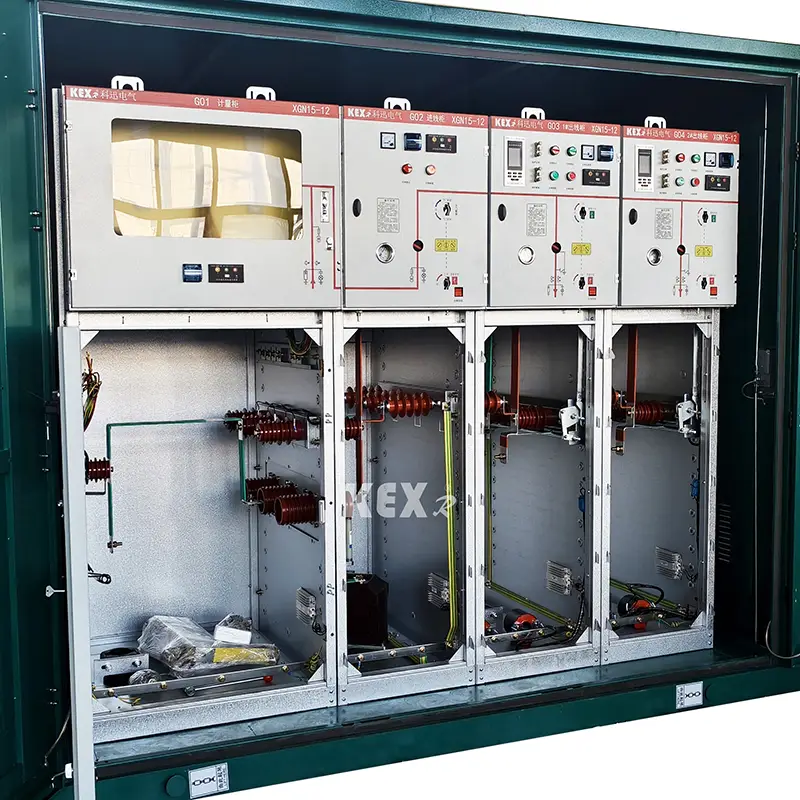

O gabinete da unidade principal de anel SF6 modular tipo XGN15-12 é uma nova geração de painel de distribuição fechado de metal compacto e expansível com interruptor de hexafluoreto de enxofre como interruptor principal e isolamento de ar para todo o gabinete. Possui características de estrutura simples, operação flexível, intertravamento confiável e instalação conveniente, e pode fornecer soluções técnicas satisfatórias para diversas aplicações e diferentes requisitos do usuário. Adota tecnologia de detecção e o mais recente relé de proteção, além de desempenho técnico avançado e esquema de montagem leve e flexível, que pode atender plenamente às novas necessidades do mercado.

Os interruptores principais do gabinete da unidade principal do anel SF6 XGN15-12 adotam FLN36 e FLN48 respectivamente, interruptores de carga SF6 e SFG original da ABB, e disjuntores VD4/S, HD4/S originais da ABB e disjuntores VS1 também podem ser equipados de acordo com as necessidades dos usuários.

● Ambiente de Trabalho

◆ Altitude≤1000m

◆Temperatura ambiente -25~40℃

◆A umidade relativa média diária não ultrapassa 95%; A umidade relativa média mensal não ultrapassa 90%;

◆ Capacidade sísmica: 8 graus;

◆ Nenhuma vibração e impacto violento e locais com risco de incêndio, corrosão química e explosão.

● Padrões

O gabinete da unidade principal modular SF6 Ring XGN15-12 atende aos padrões abaixo

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Tabela de parâmetros técnicos do gabinete da unidade principal de anel SF6 modular tipo XGN15-12

● A estrutura do gabinete da unidade principal de anel SF6 modular tipo XGN15-12

◆Sala de barramentos: interruptor de carga

Uma chave de carga de três estações está instalada na sala de comutação. O invólucro da chave de carga é feito de resina epóxi e preenchido com hexafluoreto de enxofre (SF6). O gás é um meio isolante e o S6F pode ser instalado na sala de distribuição de acordo com as necessidades do cliente. Medidor de densidade de gás ou medidor de densidade de gás com contato de alarme.

◆Sala de cabos: mecanismo de operação, mecanismo de intertravamento e sala de controle de baixa tensão.

O gabinete de distribuição de carga possui amplo espaço para cabos, que é usado principalmente para conexão de cabos, de modo que cabos de núcleo único ou de três núcleos podem ser conectados por simples cabeçotes de cabo não blindados e, ao mesmo tempo, pára-raios, transformador de corrente, interruptor de aterramento inferior e outros elementos podem ser instalados em amplo espaço. De acordo com o projeto padrão, a porta do armário possui janela de observação e dispositivo de intertravamento de segurança, e a placa inferior da sala de cabos é equipada com tampa de vedação e braçadeira de cabo com estrutura de suporte de tamanho apropriado. A placa inferior e a moldura da porta frontal da sala de cabos podem ser removidas para facilitar a instalação dos cabos.

◆ Mecanismo de amassamento, mecanismo de intertravamento e sala de controle de baixa pressão

A câmara de baixa tensão com intertravamento desempenha ao mesmo tempo o papel de painel de controle. A câmara de baixa tensão é equipada com mecanismo de operação por mola com indicador de posição, intertravamento mecânico e dispositivo, podendo também ser equipada com contatos auxiliares, bobina de disparo, mecanismo de disparo de emergência, display capacitivo ao vivo, fechadura com chave e dispositivo de operação elétrica. Ao mesmo tempo, o espaço na câmara de baixa tensão também pode ser equipado com circuito de controle, instrumento de medição e relé de proteção. O gabinete de 750 mm de largura possui duas câmaras de baixa tensão idênticas, que podem ser equipadas com mais acessórios. Todo o gabinete de distribuição XGN15 pode ser dividido em duas partes, a parte superior do gabinete inclui sala de barramento, interruptor de carga, mecanismo de operação e sala de baixa tensão, que é separada da sala de cabos inferior. Portanto, o equipamento instalado na unidade superior pode ser reformado e reformado de forma segura e conveniente, e toda a unidade superior pode ser substituída.

◆ Sala de barramentos

A sala dos barramentos está disposta na parte superior do gabinete. Na sala de ônibus, os barramentos principais são conectados entre si e percorrem toda a fileira do quadro.

● Os componentes básicos do gabinete da unidade principal de anel SF6 modular tipo XGN15-12

▶O interruptor de carga SF6 tipo FLN36 é desenvolvido e produzido para a empresa introduzindo tecnologia estrangeira e de acordo com os requisitos do sistema de energia doméstico, possui três estados de funcionamento: Fechamento, abertura e aterramento

▶Os contatos dinâmicos e estáticos do interruptor de carga são colocados no invólucro de resina epóxi fundida com estrutura reforçada, o gás SF6 é usado como meio de extinção de arco e a pressão do ar é de 14bar. Cada interruptor de carga é vedado e livre de manutenção, e o barômetro pode ser selecionado separadamente. O método de instalação da chave de carga é colocar uma divisória de aço entre a sala de cabos e a sala de barramento e instalá-la horizontalmente para atender aos mais rigorosos requisitos de segurança para operação e manutenção. Se ocorrer arco voltaico no interior, há um ponto estrutural fraco na parte traseira do invólucro do interruptor de carga, que será removido e, em seguida, a válvula de descarga de arco no gabinete será removida para guiar o fluxo de ar sob pressão para fora do gabinete.

▶O interruptor de carga SF6 possui dois mecanismos operacionais: mecanismo operacional de mola única (tipo K) e mecanismo operacional de mola dupla (tipo A), o mecanismo elétrico pode ser adicionado aos dois tipos de mecanismos operacionais acima para realizar o controle elétrico remoto.

●Esquemas para escolher

□Exemplo de Esquema 1

◆Configuração e características padrão

▶ Ônibus 630A

▶Interruptor de carga:FLN36-12D/T630-20

▶Interruptor de carga de três estações (fechamento, isolamento, aterramento) ou interruptor de duas estações (fechamento, isolamento)

▶As janelas visuais são instaladas na extremidade operacional do switch.

▶A chave principal e a chave de aterramento são operadas por dois orifícios de operação separados e um ao outro é autotravante.

▶Indicação de posição da chave de carga e chave de aterramento

▶Corpo do interruptor com indicador de tensão capacitiva

▶Manômetro de gás SF6 com relé de densidade

▶Intertravamento do interruptor de aterramento com o painel frontal da sala de cabos

◆ Configuração e recursos opcionais

▶Extensão de ônibus reservada

▶Motor de operação de comutação de carga: AC220V/110V DC220V/110V/48V

▶Indicador de curto-circuito e falha de aterramento

▶Dispositivo de proteção contra raios (tipo de distribuição, tipo de usina, tipo de liberação)

▶Medição de TC e Medidor

▶Transformador de tensão PT para fonte de alimentação operacional

▶ Fechamento de aterramento ativo AC110V/220V da linha de entrada (interruptor de aterramento e porta inferior do fechamento de aterramento fechado quando o cabo inferior está energizado)

▶Contato auxiliar: Chave principal 4NO+4NC Chave de aterramento 2NO+2NC

□Exemplo de Esquema 2

◆ Configuração e características padrão·

▶Barramento principal 630A

▶Interruptor de carga:FLN36-12D/T100-50

▶Interruptor de carga de três estações (fechamento, isolamento e aterramento)

▶Interruptor de carga de três estações, cabeça do fusível e interruptor de aterramento da extremidade do fusível

▶Para ligação mecânica

▶Indicação de disparo de fusível e transmissão remota de sinal

▶Uma janela visual está instalada no lado operacional da chave.

▶A chave principal e a chave de aterramento são operadas por dois orifícios de operação separados e um ao outro é autotravante.

▶Indicação de posição da chave de carga e chave de aterramento

▶Corpo do interruptor com indicador de tensão capacitiva

▶Manômetro de gás SF6 com relé de densidade

▶Intertravamento do interruptor de aterramento com o painel frontal da sala de cabos

◆ Configuração e recursos opcionais

▶Extensão de ônibus reservada

▶Motor de operação de comutação de carga: AC220V/110V DC220V/110V/48V

▶Indicador de falha em curto e aterrado

▶Medição de TC e Medidor

▶Desarme de tensão por perda AC220V

▶Seccionador de sobrecorrente:GL25/5

▶Contatos auxiliares: interruptor principal 4NO+4NC interruptor de aterramento 2NO+NC

▶ Bobina de disparo: AC220V/110V DC220V/110V/48V

▶Fusível (sinal de falha): 1NO

▶Manômetro com sinal: 1NO

□Exemplo de Esquema 3

Número do Programa Primário D07

◆Configuração e características padrão

▶Dois transformadores de corrente LZZBJ9

▶Dois transformadores de tensão JDZ

▶Proteja o fusível PT

▶Intertravamento do painel frontal da sala de cabos

◆Configuração e recursos opcionais

▶AVoltímetro com interruptor

▶Um amperímetro com interruptor

▶3 CT,3 PT

▶Indicador de tensão capacitiva indicando gabinete de manobra energizado

▶ Medidor de watt-hora

▶Controle negativo
