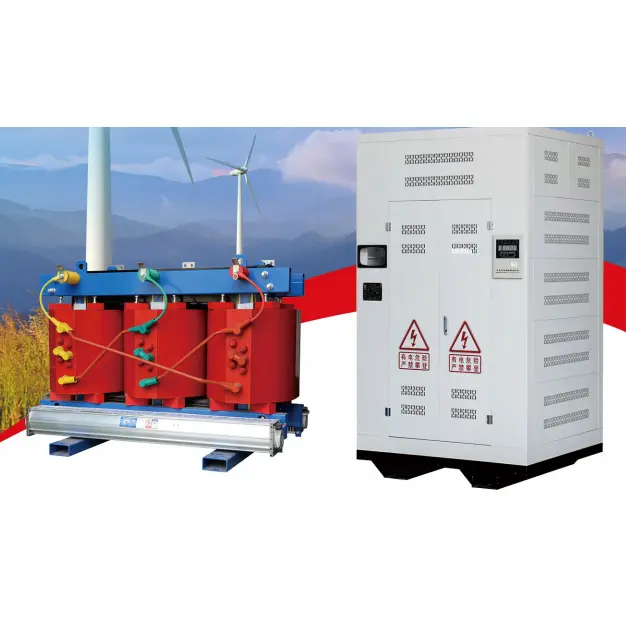

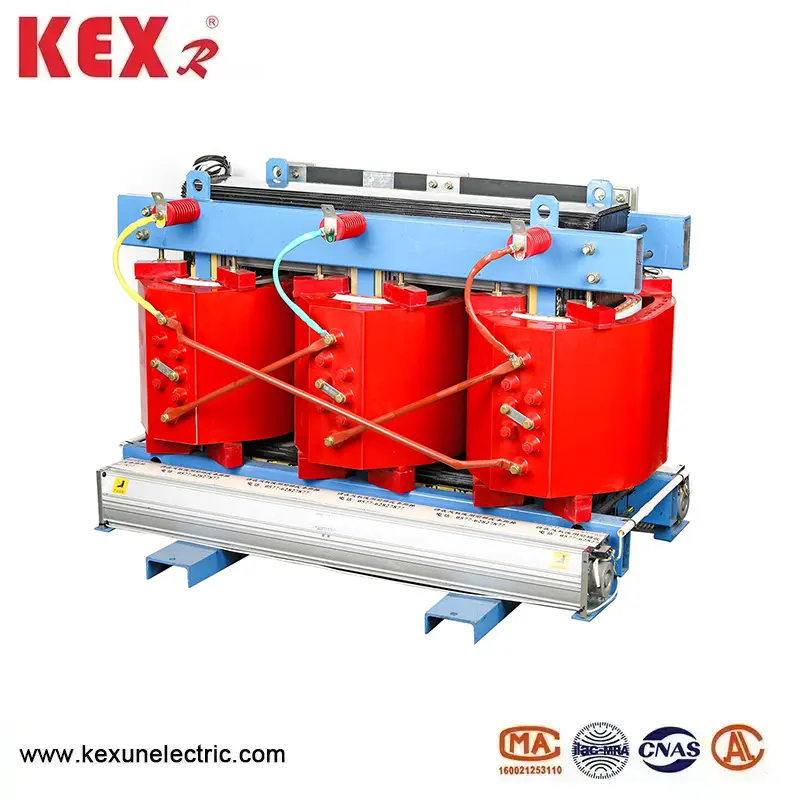

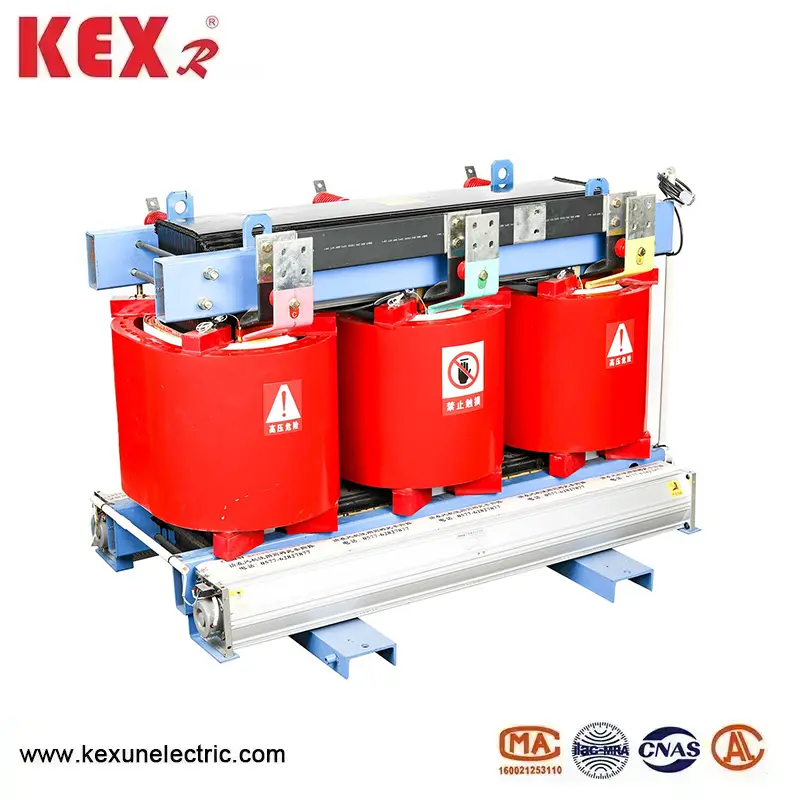

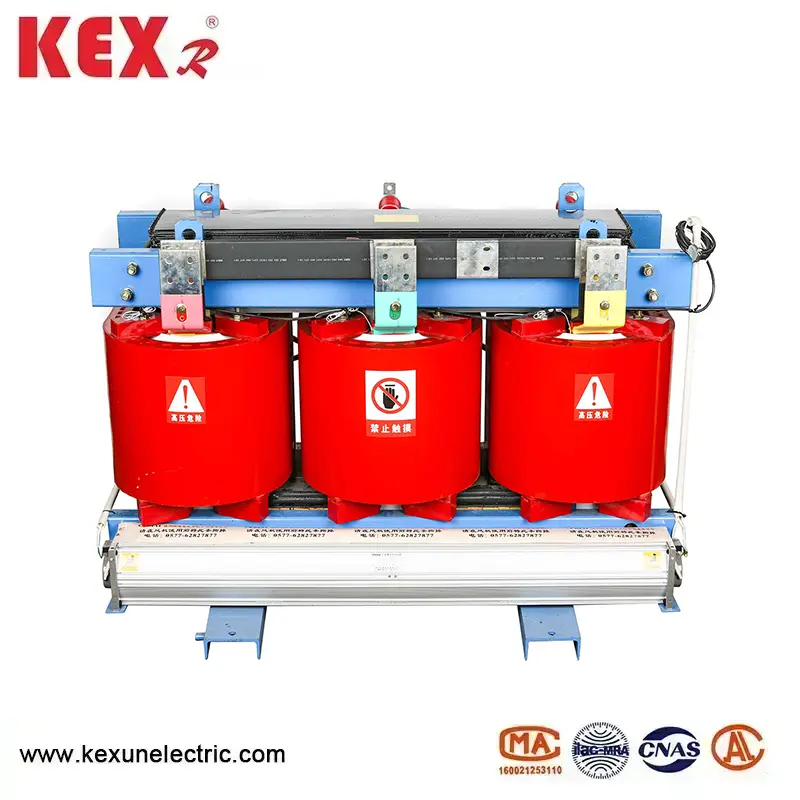

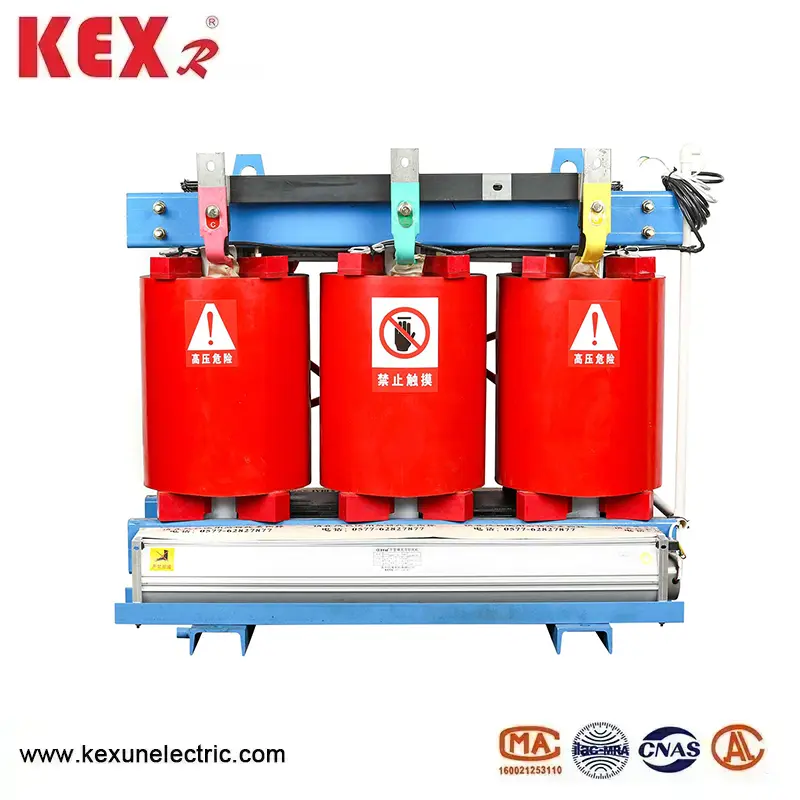

Transformador de tipo seco isolado de resina

● Componentes do transformador de tipo seco isolado de resina do tipo SCB10

◆ Núcleo de transformador de tipo seco isolado de resina

O núcleo de ferro é feito de folhas de aço de silício de alta qualidade importadas, com uma estrutura articular totalmente inclinada. A coluna do núcleo está ligada à fita adesiva não tecida de nível F, e a superfície do núcleo de ferro é encapsulada com resina epóxi para reduzir a corrente sem carga, a corrente sem carga e o ruído do núcleo de ferro, os grampos e os prendedores sofreram tratamento de superfície especial para melhorar ainda mais a qualidade da qualidade do produto.

◆ enrolamento de baixa tensão

A resina isolada de enrolamento de baixa tensão do tipo seco adota uma estrutura de papel alumínio, que resolve o problema do ângulo da hélice axial ao usar enrolamento de arame, tornando as curvas mais equilibradas. Ao mesmo tempo, a bobina adota um duto de ar de resfriamento axial, aumentando a capacidade de dissipação de calor. A resina epóxi TDMD é usada entre as camadas de enrolamento, e o todo é curado e formado.

'

O enrolamento de alta tensão é o elenco de vácuo com resina epóxi com enchimentos, reduzindo bastante a descarga local e melhorando a resistência elétrica da bobina. As paredes internas e externas do enrolamento são arquivadas com placas de malha de fibra de vidro, aumentando a força mecânica da bobina e melhorando a capacidade do produto de resistir a curtos circuitos repentinos, o Coll nunca rachou.

◆ Processo de fabricação

A bobina do transformador do tipo seco isolada do tipo SCB10 é enrolado em uma máquina de enrolamento de alta precisão, e o enrolamento de baixa tensão adota uma estrutura de enrolamento. Quando a capacidade do transformador é grande, há um duto de ventilação. Após a conclusão do enrolamento, a secagem a vácuo é realizada e todo o processo de derramamento e cura é completamente operado de acordo com os requisitos do processo, todos os processos precisam ser estritamente monitorados e ajustados de acordo com a situação. O processo de fabricação de precisão de vazamento garante que a bobina não tenha bolhas ou vazios, resultando em operação de alta qualidade do transformador.

◆ Sistema de controle de temperatura e sistema de resfriamento de ar

O ventilador de resfriamento de sopro de fluxo cruzado é adotado, que possui as características de baixo ruído, alta pressão do ar e aparência bonita, aumentando a capacidade de sobrecarga do transformador do tipo seco isolado do tipo SCB10 do tipo SCB10.

◆ Proteja o revestimento e o barramento de saída

A concha de proteção fornece mais proteção à segurança para o transformador, com níveis de proteção de IP20, LP23, etc., o material da concha inclui placa de aço com rolagem a frio, placa de aço inoxidável, etc., para os usuários escolherem, linhas de saída de baixa tensão também podem ser usadas barras padrão, linhas laterais e superiores que podem ser usadas e métodos especiais também podem ser projetados para usuários.

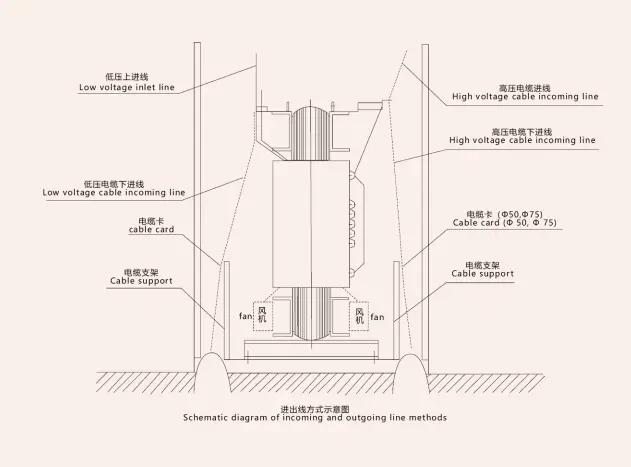

◆ Método de linha de saída do transformador

Linhas de saída convencionais, barbas fechadas padrão e linhas de saída lateral padrão podem ser fabricadas de acordo com diferentes formulários de interface, e métodos de saída especiais também podem ser projetados de acordo com os requisitos do usuário.

◆ Padrões e parâmetros relacionados

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Alta tensão classificada: 10 (11,10,5,6,6,6,3,6) KV

Classificação de baixa tensão: 0,4kV

Grupo de conexão: dyn11 ou yyno

Alcance de toque de alta tensão: + 5 ou + 2x2,5%

Nível de isolamento: LL75AC35/LI0AC5

Frequência: 50Hz

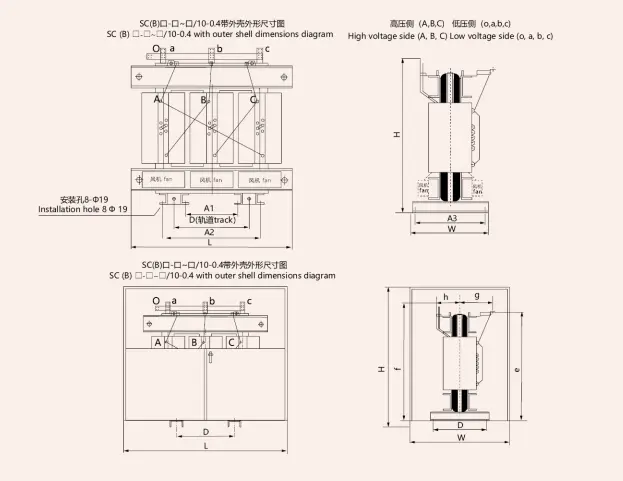

◆ Aparência e instalação Dimensão do Tipo SCB10 Transformador de tipo seco isolado de resina

◆ Parâmetros técnicos de 10kV SCB10 Tipo de resina resina isolada Transformador de tipo seco
