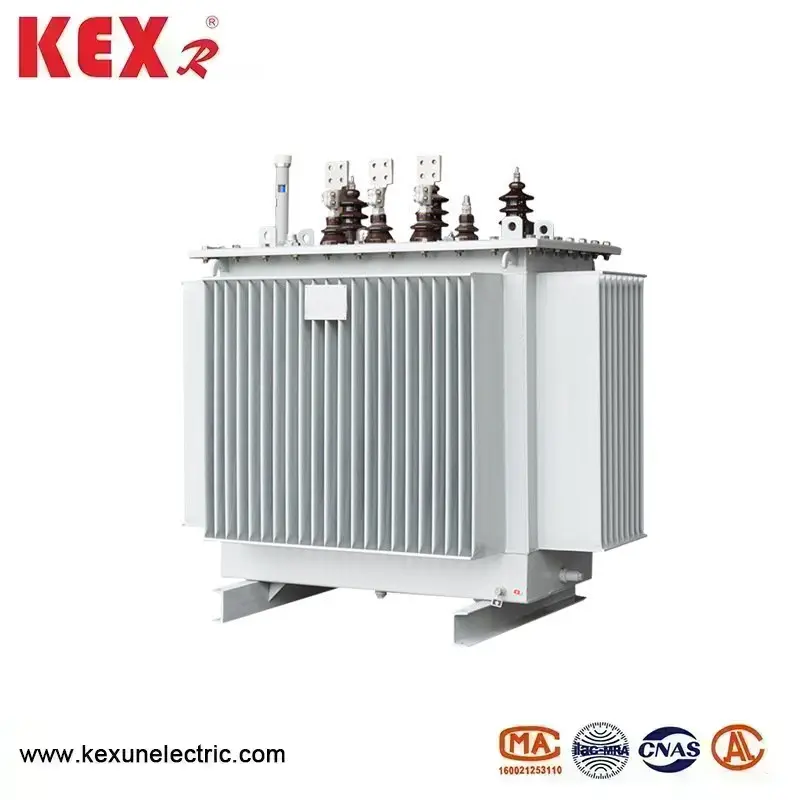

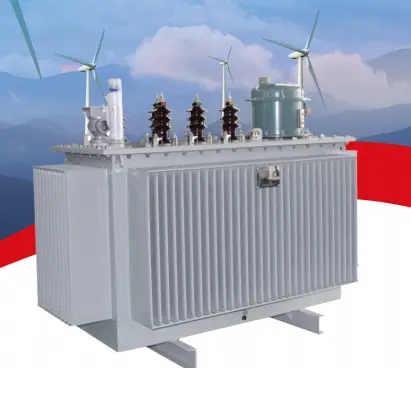

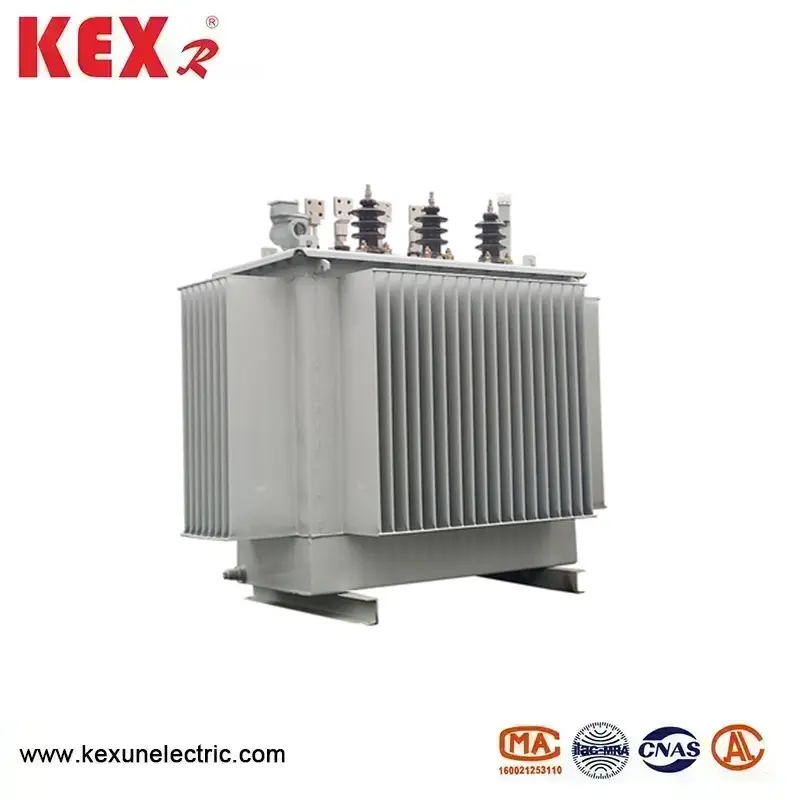

Transformador de regulação de alta tensão

● Recursos principais do transformador de regulação de alta tensão

▶ O dispositivo geral possui uma grande capacidade, baixa perda, tamanho pequeno e é fácil de instalar e manter;

▶ Ajuste automaticamente a engrenagem da tríplice trocador de troca de carga, rastreando alterações de tensão, com operação confiável e precisão de ajuste de alta tensão

▶ A referência de tensão, atraso de ação, intervalo permitido e limite de frequência podem ser ajustados conforme necessário, e as configurações de parâmetros são flexíveis e convenientes;

▶ Exibir o número de ações de engrenagem e engrenagem atual do SVR no trocador de torneira de carga, com indicações para a engrenagem mais alta e mais baixa

▶ Equipado com proteção contra o limite superior e inferior da engrenagem, função de limite de tempo de ação, melhorando efetivamente a confiabilidade do produto

▶ O controlador possui funções de proteção de tensão e sob tensão. Quando a linha está em uma tensão acima ou sob o estado de tensão. O controlador trava automaticamente; Certifique -se de operação segura de trocadores de batida de carga

▶ O controlador adota chips de controle de grau industrial, que têm alta confiabilidade, forte capacidade anti-interferência e pode se adaptar a ambientes externos severos;

▶ Os principais recursos do transformador de regulação de alta tensão equipados com interface de comunicação RS485, os parâmetros do controlador podem ser visualizados e modificados a 30 metros do ponto de instalação através do módulo de comunicação sem fio.

▶ O controle remoto da nuvem ou do cartão SM também pode ser adicionado.

● Usando condições de transformador de regulação de alta tensão

▶ Altitude: ≤ 2000m

▶ Temperatura ambiental: -25 ° C ~+45 ° C

▶ Umidade relativa: menos de 90%

▶ Capacidade de prevenção da poluição: nível LLL

▶ Inclinação da instalação: <2%

 Não há poluição ou meio corrosivo em torno do dispositivo que afeta seriamente o desempenho do isolamento, e não há perigo de incêndio ou explosão no local de trabalho e nenhuma vibração grave.

● Transformador regulador de alta tensão atenda aos padrões

◆ Padrões de design de produção

▶ JB8749-1998 Requisitos técnicos gerais para reguladores de tensão

▶ GB1094-2013 Transformadores de energia

▶ GB/T6451-2008 Parâmetros e requisitos técnicos para transformadores de energia imersa trifásicos da OI

▶ Diretrizes para a seleção de transformadores de energia (GB/T17468-1998) GB10230-2007 ON LOAD TAP trocador

▶ Diretrizes para a aplicação de trocadores de batida de carga (GB/T1058-1989) o DL/T572-2010 0 APEDAÇÃO ▶ Regulamentos para transformadores de energia

◆ Padrões básicos para uso

A tensão do ponto de instalação do regulador de tensão automática da linha SVR atende aos requisitos do padrão nacional GB/T12325-2008 para desvio de tensão da fonte de alimentação: a soma dos valores absolutos dos desvios positivos e negativos da tensão de alimentação de 35kV e acima não deve exceder 10% da volta intencional; O desvio permitido da tensão da fonte de alimentação trifásica de 20kV e abaixo é de + 7% da tensão nominal; O desvio permitido da tensão da fonte de alimentação monofásica de 220V é de+7% e -10% da tensão nominal.

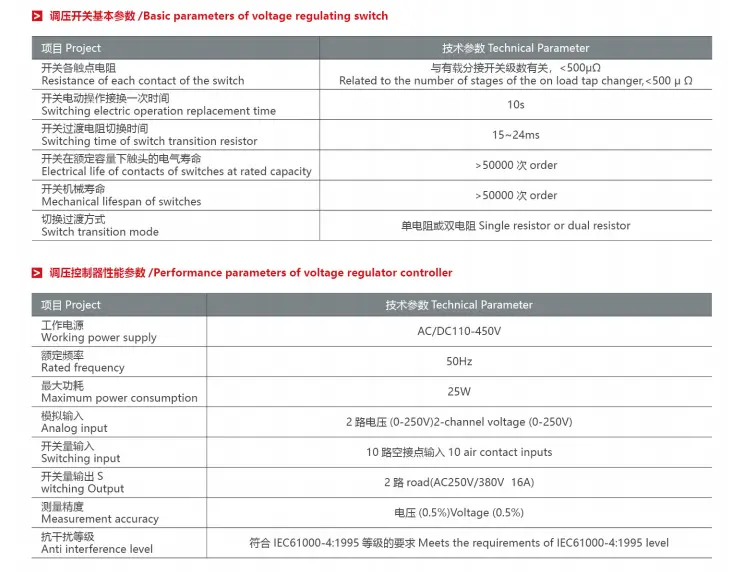

◆ Parâmetros técnicos do transformador de regulação de alta tensão do tipo SVR de alta tensão

● Instruções de instalação do transformador de regulação de alta tensão do tipo SVR

1. A instalação do produto é de responsabilidade do usuário e o fornecedor pode enviar o pessoal de serviço pós-venda ao site para orientação.

2. Depois que o equipamento estiver no lugar, um fio de aterramento deve ser usado para aterramento de vários pontos. A resistência ao aterramento não deve exceder 4 ohms, e a profundidade do corpo de aterramento enterrada no subsolo deve atender aos requisitos de aterramento dos regulamentos de energia.

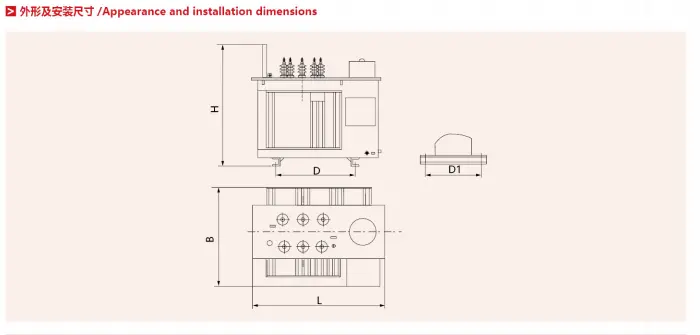

O diagrama de referência de instalação é o seguinte:
