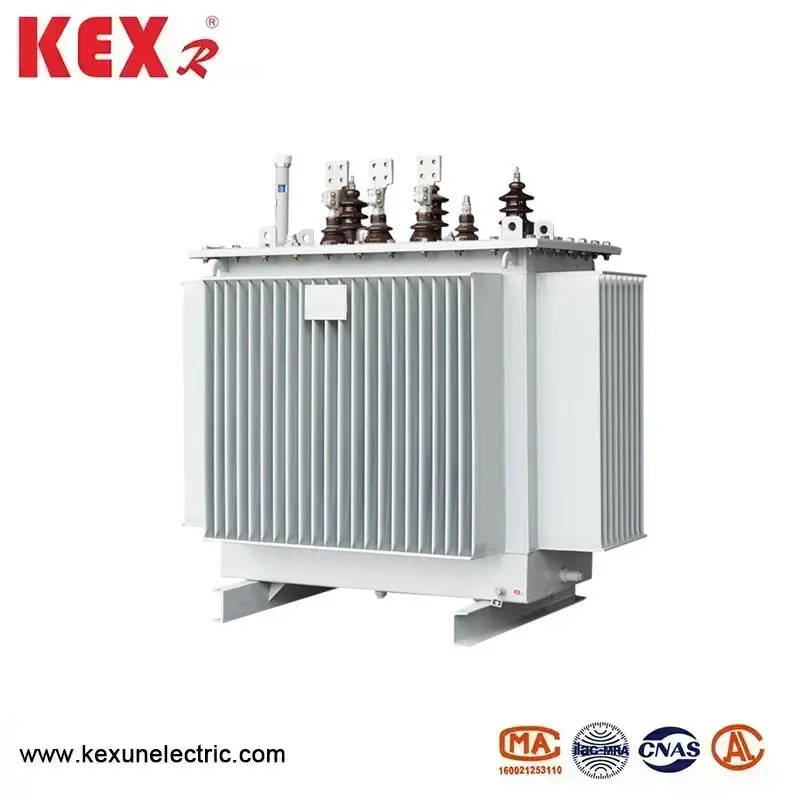

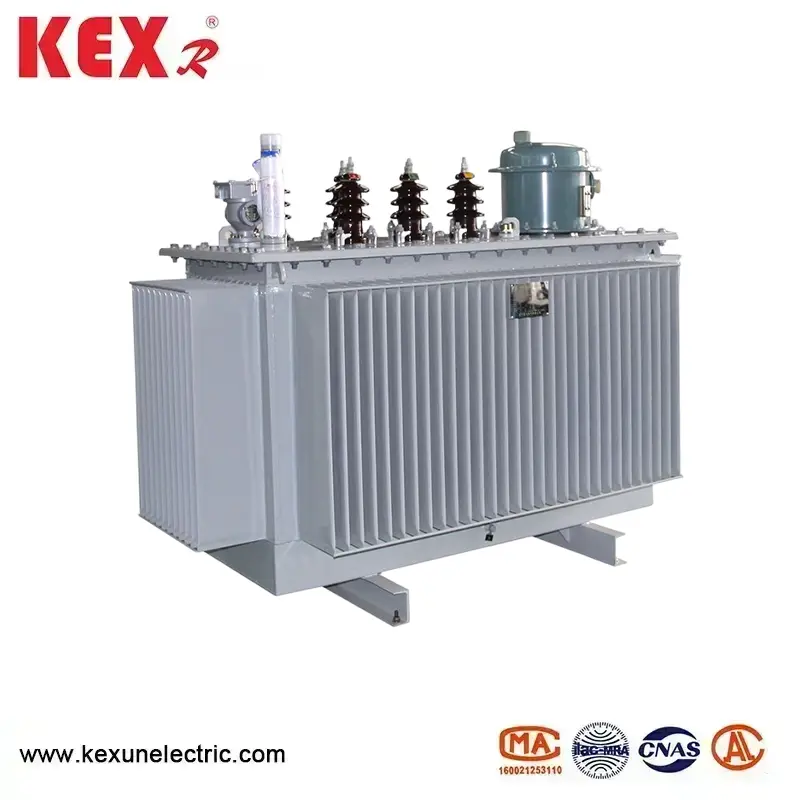

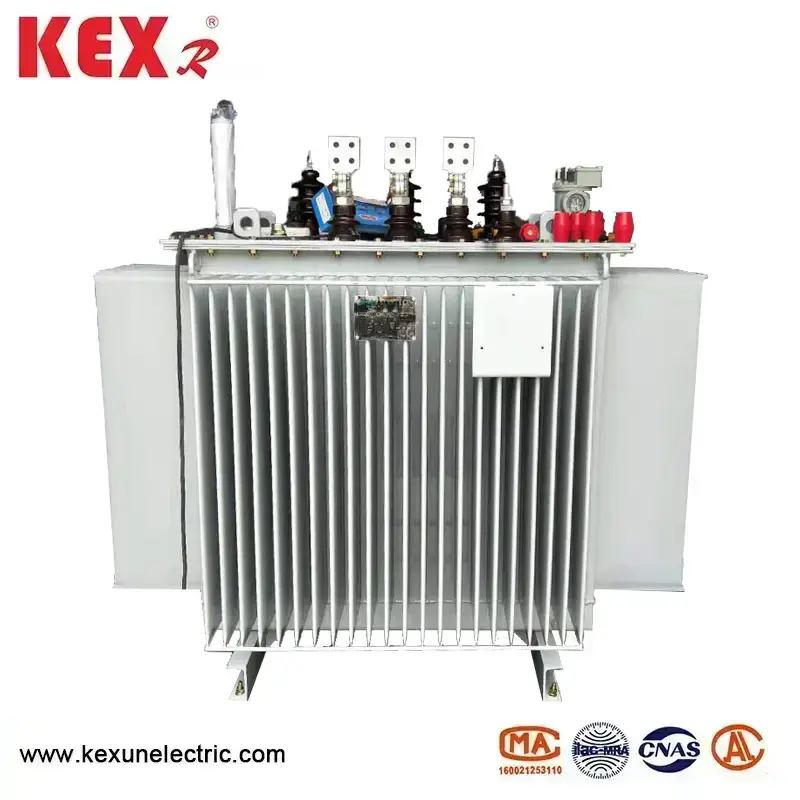

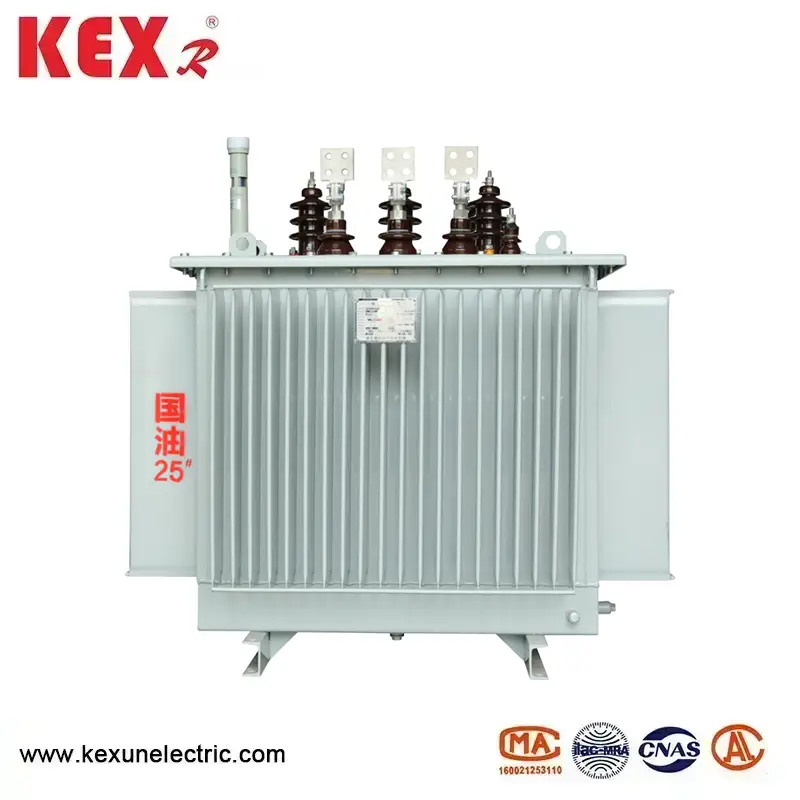

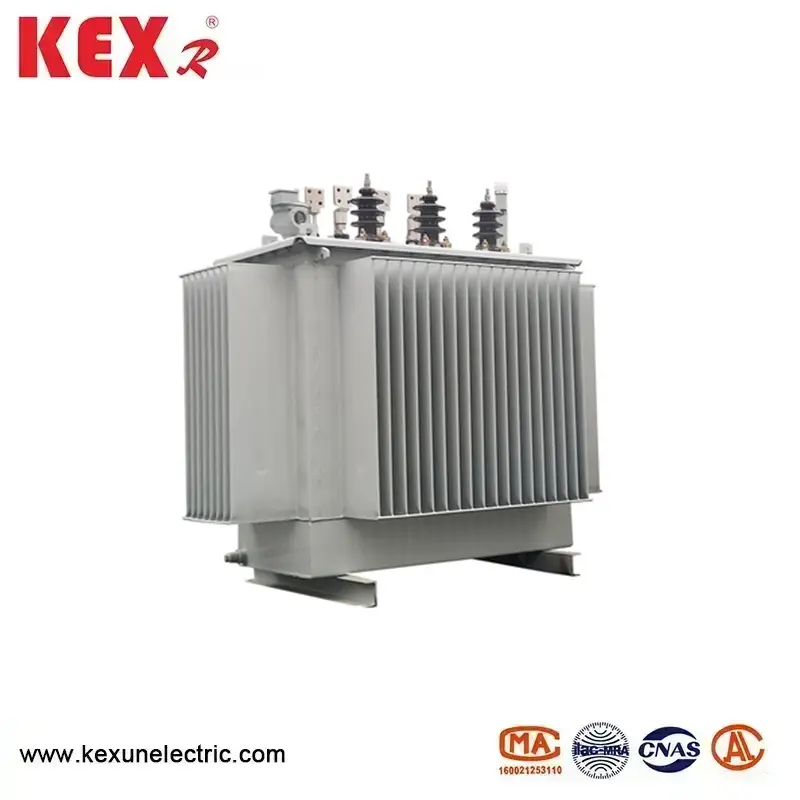

Transformador Imerso em Óleo

● Usando condições de transformador imerso em óleo

▶Altitude não superior a 1000m;

▶Temperatura ambiente:

▶Temperatura máxima+40'C;

▶A temperatura média do mês mais quente é+ 30 "Co Temperatura média anual máxima+20°▶A temperatura externa mínima é -25C

● Transformador imerso em óleo atende aos padrões

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Seleção de materiais de alta qualidade

▶Nosso transformador imerso em óleo escolhe fio de cobre de árvore de oxigênio com menor resistividade e passa por uma série de tratamentos de superfície adicionais para torná-lo mais liso, sem rebarbas ou cantos afiados, resultando em menor perda de carga e desempenho elétrico mais confiável do transformador.e Selecione chapas de aço silício de alta qualidade e, com a melhoria do nível de desempenho, use chapas de aço silício com menor perda de unidade para reduzir a perda sem carga dos transformadores.

▶Selecione componentes de isolamento de madeira laminada de alta qualidade que nunca racharão, mesmo sob a ação de corrente de curto-circuito, eles

permanecerá intacto.

▶Escolha óleo de transformador que tenha sido profundamente filtrado, com níveis mais baixos de água, gás e impurezas, tornando a operação do transformador mais confiável.

▶Selecione materiais de vedação de borracha de alta qualidade para prevenir eficazmente o envelhecimento e eliminar vazamentos.* Todas as matérias-primas passam por inspeção de qualidade e todos os fabricantes de matérias-primas passam por uma revisão rigorosa de acordo com o padrão nacional IS09000.

◆ Econômico

O transformador imerso em óleo da série s9 reduziu as perdas sem carga, as perdas de carga e as correntes sem carga em 10%, 24% e 46%, respectivamente, em comparação com a série S7, resultando em uma redução de 19% nos custos operacionais. Com base na série s9, os produtos da série S11 reduziram a perda média sem carga em 30%; A corrente sem carga diminui em 70-85% em comparação com S9; O aumento médio da temperatura é reduzido em 10K e a vida útil do produto é mais que duplicada. Mesmo sob condições de sobrecarga de 20%, ainda pode operar por muito tempo; A redução média de ruído durante a operação do produto é de 2 a 4 decibéis.

◆ Totalmente selado

O “M” em S11 (M) R representa que o tanque de óleo adota uma estrutura totalmente vedada. Em comparação com transformadores imersos em óleo comuns, os transformadores de distribuição totalmente vedados eliminam os tanques de armazenamento de óleo e substituem os tubos de óleo por aletas corrugadas como componentes de resfriamento e dissipação de calor. O tanque de óleo corrugado é feito de placas finas laminadas a frio de alta qualidade em uma linha de produção dedicada e as aletas corrugadas podem expandir e contrair com o volume do transformador oi, isolando assim o transformador da atmosfera, evitando e retardando a degradação do óleo e a umidade do isolamento, aumentando a confiabilidade operacional e a operação normal livre de manutenção.

A superfície do tanque de óleo corrugado é tratada com desengorduramento, remoção de ferrugem e fosfatação antes de ser revestida com uma tinta de três provas, que é adequada para uso em ambientes metalúrgicos, petroquímicos, de mineração e outros.

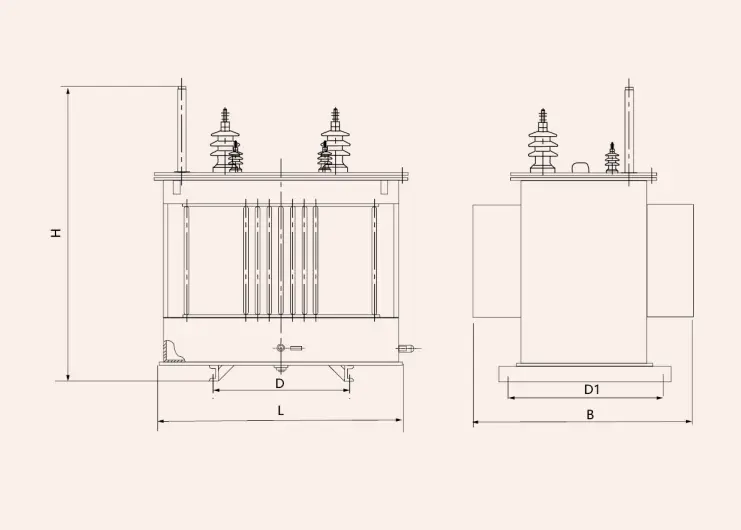

◆ Aparência e dimensões de instalação do transformador imerso em óleo

◆ Parâmetros técnicos do transformador de distribuição imerso em óleo da série 10kV D11
