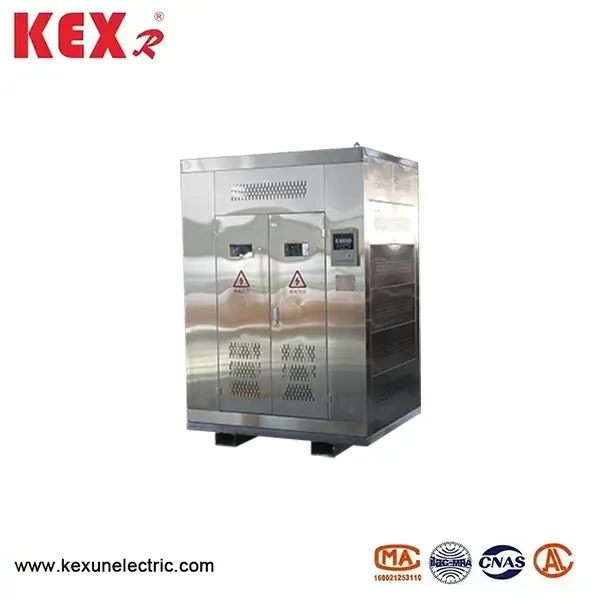

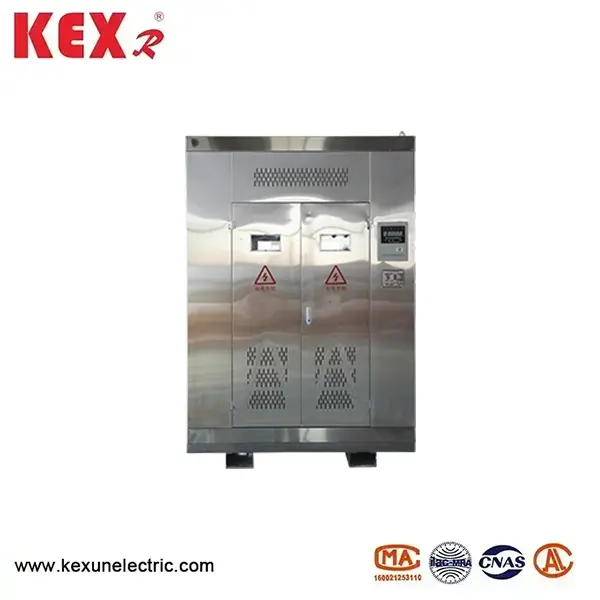

Transformador de mineração do tipo seco

● Usando condições de transformador de mineração do tipo seco KSG

▶ Altitude: Não excedendo 1500m, circunstâncias especiais serão explicadas separadamente;

▶ Temperatura ambiental: temperatura máxima+40 "C, temperatura média mensal máxima+25 *C, temperatura mínima -20 *C

▶ A umidade relativa do ar não excede 95% (a+25 ° C);

▶ em um ambiente de gás ou vapor que não danifica o isolamento;

▶ Instalado em minas subterrâneas onde há poeira e gás de carvão, mas nenhum risco de explosão;

▶ A forma de onda da tensão da fonte de alimentação é aproximadamente uma onda senoidal;

● Transformador de mineração do tipo seco KSG atende aos padrões abaixo

GB/T12173-2008 Quipulação elétrica geral para mineração

GB1094.11-2007 Transformadores de energia do tipo seco

GB/T10228-2015 Parâmetros técnicos e requisitos para transformadores de energia do tipo seco

GB/T3955-2006 Transformadores gerais de energia de mineração

GB4208-2008 Nível de proteção de casca

GB/T17211-1998 Guia de carga para transformadores de energia do tipo seco

GB3836.1-2010 Equipamento elétrico para ambientes de gás explosivo Parte 1: Requisitos gerais

GB3836.2-2010 Equipamento elétrico para atmosfera de gás explosivo Parte 2: Tipo de prova de explosão "D Projeto, fabricação e inspeção de padrões relevantes, como GB1094.1-2013 Transformadores de energia Parte 1 Disposições gerais.

● Características do transformador de mineração do tipo seco KSG

Os transformadores gerais de mineração de KSG têm uma forte capacidade à prova de umidade, bom desempenho retardador de chama e materiais de isolamento com características automáticas de extinção, eles não produzem gases nocivos ao encontrar uma fonte de incêndio, não poluem o ambiente e são fáceis de manter.

A bobina de alta tensão do transformador de mineração seca é feita de enrolamento de arame de alta qualidade e o enrolamento é fundido com resina epóxi de alta qualidade sob vácuo. A bobina de baixa tensão é feita de enrolamento de papel alumínio e enrolamento da camada de isolamento pré-imprimido de resina. O núcleo de ferro adota folhas de aço de alta condutividade de alta condutividade de alta qualidade, com pequenas expansão de histerese do mesmo lote. Adote o revestimento adesivo epóxi para selar e prevenir a corrosão. Capacidade de sobrecarga da mineração do transformador do tipo seco: Sob condições naturais de resfriamento (e), a capacidade de sobrecarga pode atender aos requisitos na tabela a seguir (temperatura ambiente de 20 ° C):

O sistema de controle de temperatura para o transformador de mineração do tipo seco KSG consiste em um controlador de temperatura e um elemento de medição de temperatura instalado na parte superior do enrolamento de baixa tensão, que é o ponto mais quente do produto. 1T realiza o controle de temperatura do transformador e exibe a temperatura do ponto quente dos enrolamentos A, B e C durante a operação do transformador. Se a temperatura do enrolamento do transformador estiver muito alta devido à operação ou falha de sobrecarga, o controlador de temperatura emitirá um alarme e viagem e o sistema de controle de temperatura terá contatos passivos para alarme e viagem. Ao usar o resfriamento de ar forçado, o controlador de temperatura determina a entrada ou comutação do ventilador de certificação do sistema de ambiente de refrigeração com base na temperatura de enrolamento. Uma interface de comunicação RS485 também pode ser instalada opcionalmente para gerenciamento remoto. O invólucro do produto possui um nível de proteção de p21 ou superior

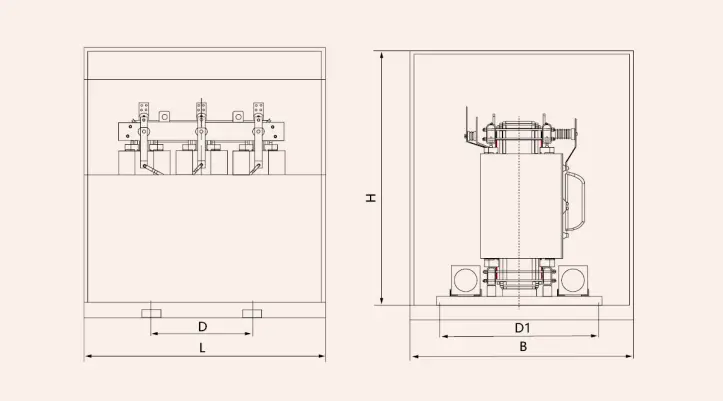

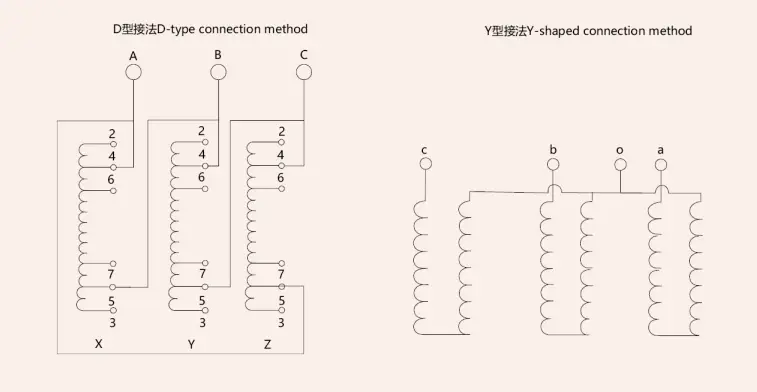

● Diagrama esquemático e dimensões de instalação do transformador de mineração do tipo seco KSG

◆ Parâmetros técnicos do transformador de mineração do tipo seco KSG
