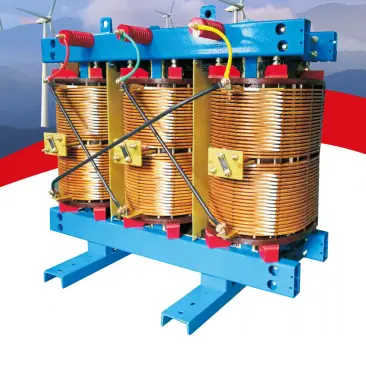

Transformador do tipo seco amigável ao meio ambiente

◆ Núcleo do transformador de tipo seco amigável ao meio do tipo SGB10

O núcleo de ferro é feito de lençóis de aço de alta condutividade de alta qualidade orientados para grãos importados de alta qualidade empilhados. A estrutura articular de 45 ° totalmente inclinada adota um dispositivo de fixação elástico entre o enrolamento e o núcleo de ferro, o que permite que o transformador tenha baixa perda e ruído sem carga. todo. O enrolamento é fixado por almofadas elásticas e a estrutura de tamponamento pode reduzir o nível de vibração e o ruído do enrolamento.

◆ Bobinas de alta e baixa tensão

As bobinas de alta e baixa tensão são feitas de material de isolamento de Nomex e são repetidamente impregnadas com tinta impregnante sem solvente usando equipamento de pressurização de vácuo VPL e depois assado e curado em altas temperaturas várias vezes. A bobina de alta tensão adota uma estrutura contínua com alta resistência mecânica e boas condições de dissipação de calor, evitando as desvantagens da alta tensão entre camadas, baixa capacidade de dissipação de calor, fáceis de quebra térmica e baixa resistência mecânica das bobinas cilíndricas de várias camadas, melhorando a confiabilidade da operação do produto; A bobina de baixa tensão adota uma folha ou estrutura espiral de alta corrente longitudinal das vias aéreas. A bobina impregnada possui excelente resistência à umidade e pode suportar os impactos de maneira mais eficaz, não possui rachaduras ou descarga parcial e é fácil de secar, decompor e reciclar após sua vida útil, protegendo o meio ambiente.

◆ Shell

Se necessário, a Kexun Electric pode fornecer às conchas níveis de proteção de IP20 ou IP23.O significado do nível de proteção do gabinete LP20 é que objetos estranhos sólidos com um diâmetro de 12 mm não podem entrar.

◆ Proteção de superaquecimento

Para tomar medidas de proteção contra superaquecimento da bobina, o transformador do tipo seco do tipo SGB10 de 315kva e acima é equipado com um dispositivo de proteção de exibição de temperatura. Este dispositivo usa elementos de detecção de temperatura incorporados no enrolamento de baixa tensão como fonte de sinal para o instrumento de exibição digital. Quando a temperatura dentro do enrolamento de baixa tensão muda, o instrumento de exibição digital de detecção de temperatura exibe um novo valor de temperatura e executa funções de controle e alarme com base nesse valor de temperatura para proteger o transformador.

◆ Capacidade de sobrecarga

O transformador do tipo seco, do tipo SGB10, adota uma nova estrutura, novos materiais e novos processos, com boas condições de dissipação de calor, vida térmica longa e capacidade de sobrecarga extremamente forte, pode funcionar com segurança e confiabilidade por um longo tempo abaixo da sobrecarga. No ambiente antigo 23, não há necessidade de resfriamento de ventiladores e ainda pode operar a carga total por um longo tempo.

◆ Segurança

O transformador do tipo seco do tipo SGB10 é o transformador de tipo seco mais alto de desempenho de segurança disponível hoje, todos os materiais de isolamento são não combustíveis, extintos auto-extintos, não tóxicos e contêm menos de 10% de substâncias inflamáveis ​​em comparação com os produtos de elenco de epox. Transformadores de elenco epóxi. O novo produto SG (b) 10 demonstra desempenho superior em aplicações com altos requisitos de segurança, condições úmidas e quentes e baixa ventilação, como poder, metrô, navio, químico. E as indústrias metalúrgicas.

◆ Excelente resistência à umidade

O Nomex "Sistema de Isolamento do transformador do tipo seco do tipo SGB10 é capaz de suportar a invasão da umidade. Andopando o equipamento avançado de VPL e a tecnologia de impregnação de vácuo. A integração de alta qualidade é que a tinta acima do nome de impressão é que a tinta acima do nome de nomes é de 180, de 180, a nomes de 180 e a nomes de impressão.

◆ Volume menor e peso mais leve

O transformador de tipo seco do tipo SGB10 do tipo SGB10 usa o papel Dupont Nomex@ como o principal material de isolamento e o usa como um sistema de isolamento híbrido no ponto mais quente do transformador, reduzindo seu tamanho e peso em comparação com a resina epóxi lançada nos transformadores da mesma capacidade.

◆ Proteção ambiental

O transformador do tipo seco do tipo SGB10 pode ser decomposto e reciclado após sua vida útil, superando o defeito da resina epóxi, transformadores do tipo seco fundido que não podem ser decompostos e poluem o corante ambiental da solidificação e fusão de resina e fibra de vidro em um todo após o serviço.

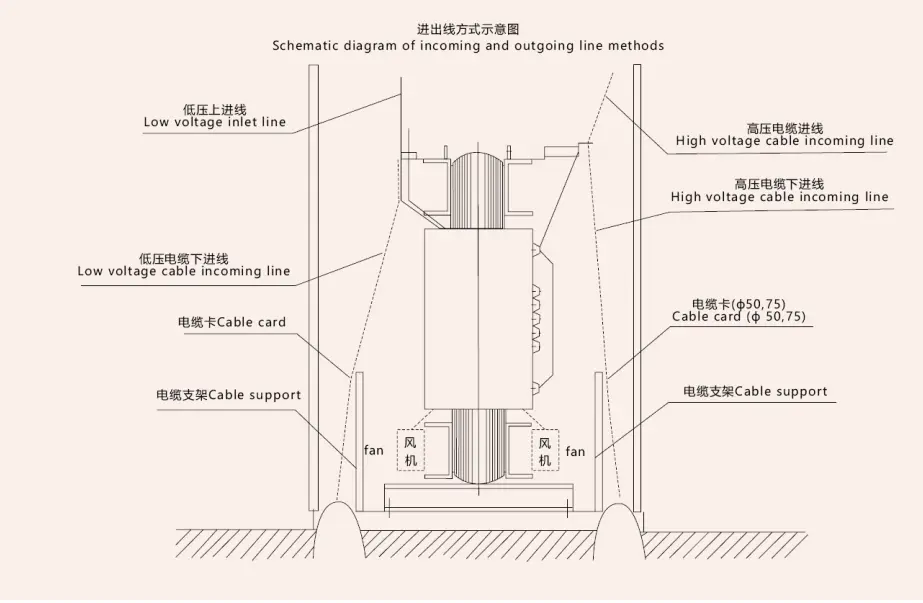

◆ Fio de chumbo

O terminal de saída de alta tensão é fixado na parte superior do enrolamento e a torneira está localizada no meio do enrolamento. No caso de uma queda de energia, a torneira é alterada através de uma peça de conexão para ajustar a tensão de saída. O terminal de saída de baixa tensão é uma tira condutiva do tipo placa, que é conectada de maneira confiável à tira de saída através de parafusos.

◆ Padrões relevantes

GB1094.11-2007 "Transformadores do tipo seco"

GB/T10228-1997 "Parâmetros técnicos e

Requisitos para transformadores de energia do tipo seco "

GB/T17211-1998 "Guia de carga para transformadores de energia do tipo seco"

JB/T10088-2004 "Nível de som de transformadores de energia de 6-220kV"

GB4208-1993 "graus de proteção fornecidos por gabinetes (código LP)"

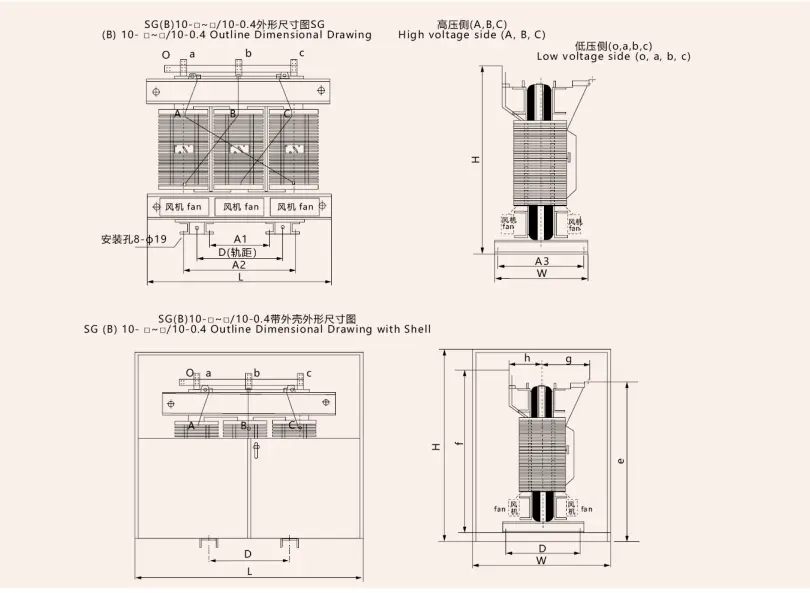

◆ Dimensões de aparência e instalação do transformador do tipo seco do tipo SGB10 do tipo SGB10

◆ Parâmetros técnicos de 10KV SGB10 Tipo de ambiente Amigável ao ambiente Transformador de tipo seco
