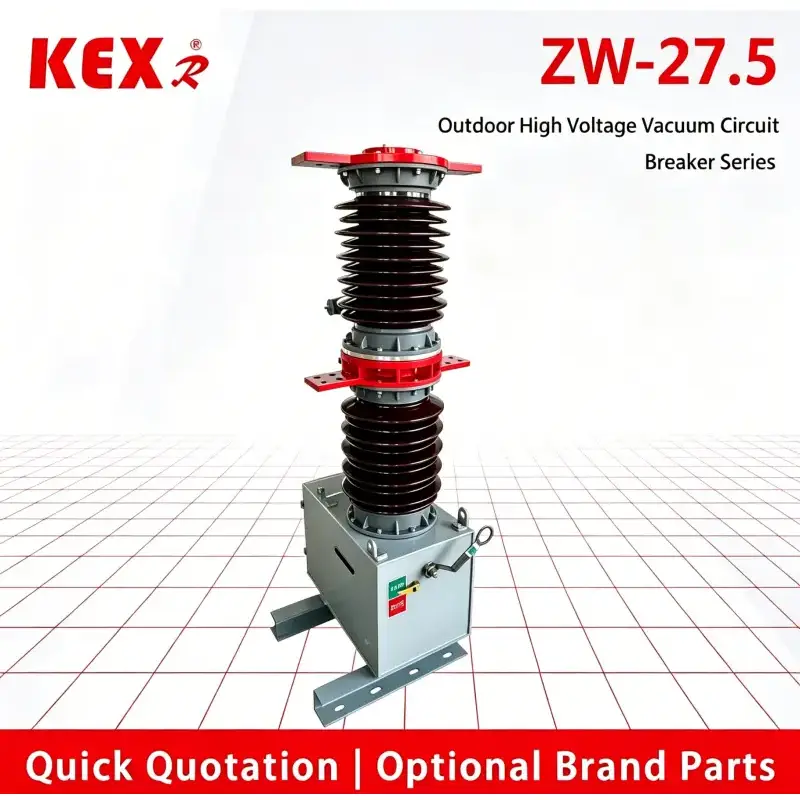

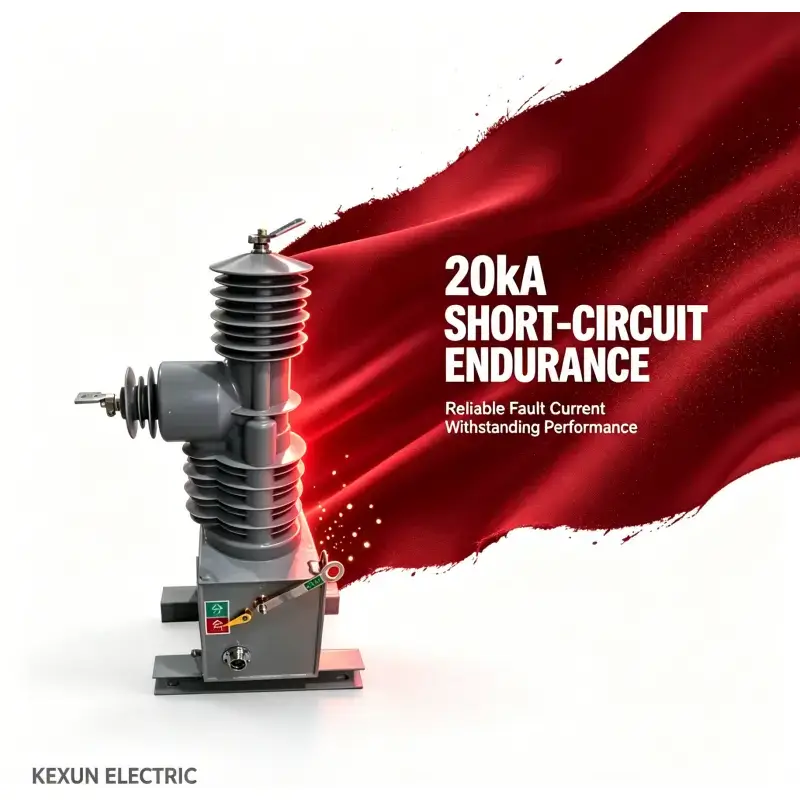

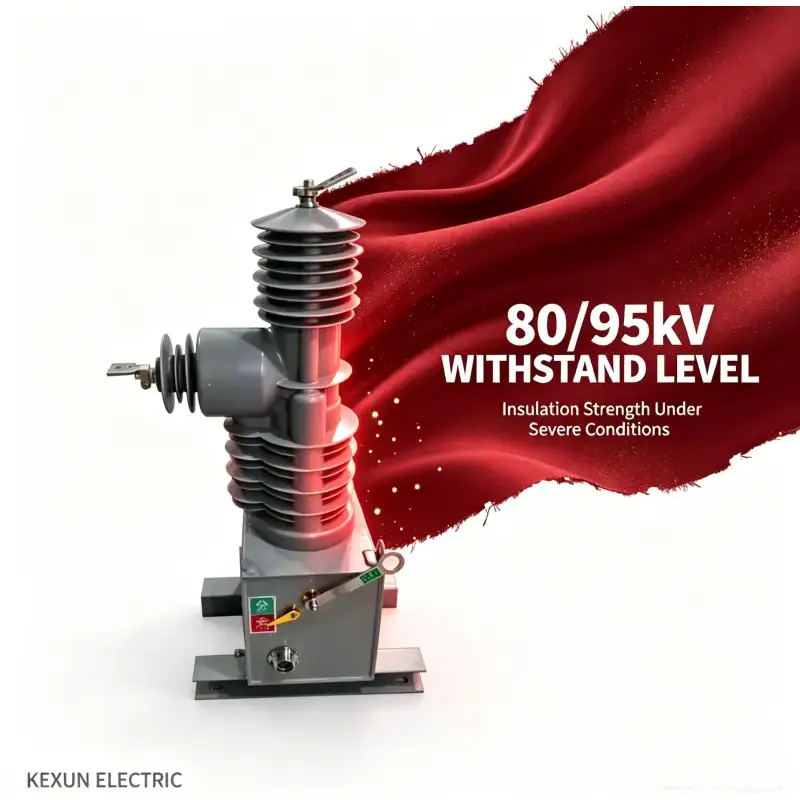

Disjuntor externo a vácuo de alta tensão

Recursos do produto

Confiabilidade extremamente alta

Completamente livre de manutenção durante toda a vida.

Alta vida mecânica e vida elétrica.

Tamanho pequeno, peso leve e fácil instalação

 Com proteção de relé padrão e função de religamento automático rápido.

Usando condições de disjuntor a vácuo de alta tensão tipo  ZW7-27.5 para uso externo

¨ Temperatura:-30℃~60℃；

¨ Altitude: menos de 2.000 m

¨ Velocidade do vento:≤34m/s；

¨ Grau de poluição:Ⅳ级；

¨ Temperatura de armazenamento: -40°C~85°C。

Parâmetro técnico principal do vcb

Parâmetro mecânico principal do disjuntor

Estrutura e princípio de funcionamento do disjuntor

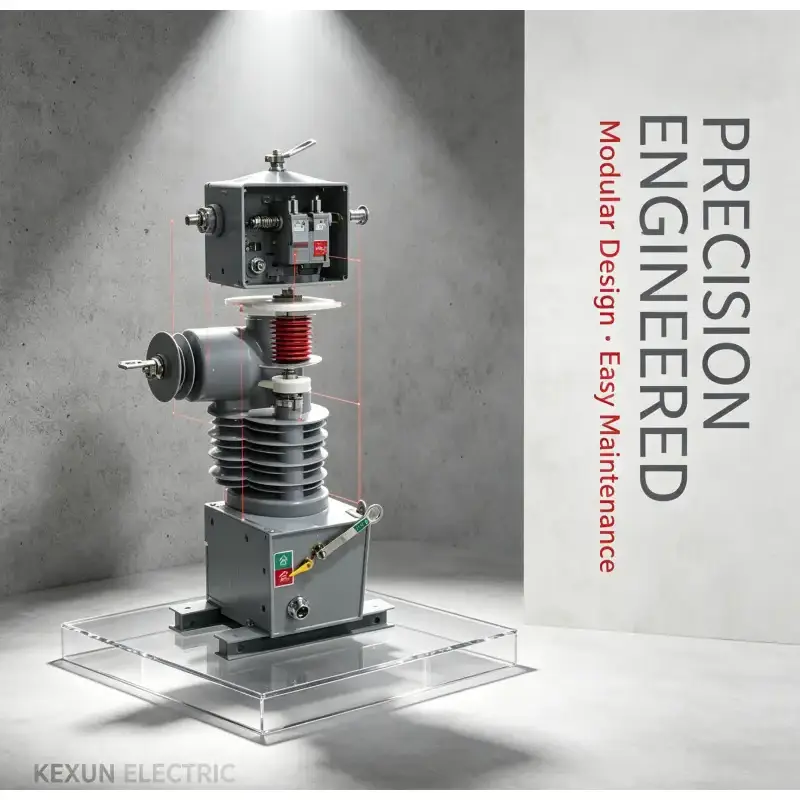

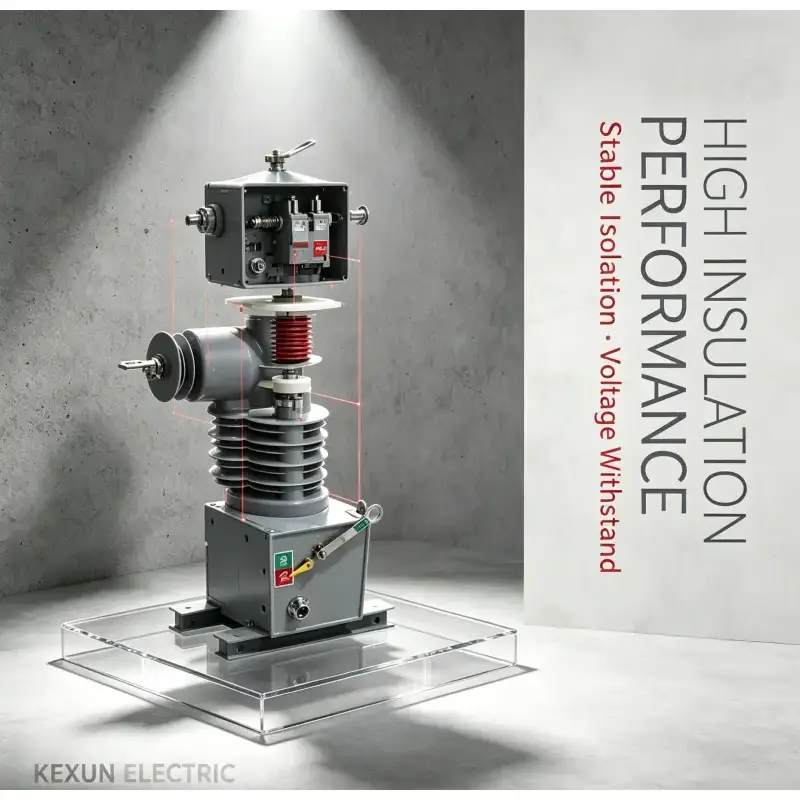

O disjuntor a vácuo de alta tensão externo ZW7-27.5 é composto principalmente de pólo selado integrado, transformador de corrente, mecanismo de operação de mola e caixa. Este tipo de disjuntor é miniaturizado. Ao mesmo tempo, está equipado com um dispositivo manual de liberação do freio de emergência. O transformador de corrente pode ser selecionado de acordo com as necessidades do usuário.

O controle do disjuntor a vácuo de alta tensão externo ZW7-27.5 é completado pela unidade de controle inteligente. A operação liga-desliga do switch pode ser realizada localmente e também pode ser operada remotamente através da interface de comunicação. Outras informações do disjuntor também podem ser transmitidas ao centro de controle, e o canal de comunicação pode ser cabo, fibra óptica, GPRS/CDMA, GSM, etc. O controle do disjuntor a vácuo de alta tensão externo ZW7-27.5 é completado pela unidade de controle inteligente. A operação liga-desliga do switch pode ser realizada localmente e também pode ser operada remotamente através da interface de comunicação. Outras informações do disjuntor também podem ser transmitidas ao centro de controle, e o canal de comunicação pode ser cabo, fibra óptica, GPRS/CDMA, GSM, etc.

A unidade de controle inteligente é instalada próxima ao disjuntor e conectada ao disjuntor através de um cabo de controle. A fonte de alimentação da unidade de controle inteligente é dividida em fonte de alimentação principal e fonte de alimentação de reserva. A fonte de alimentação principal é AC ou DC 220V, que é obtida por linha de alta tensão através do PT. A fonte de alimentação de reserva é fornecida pela bateria (instalada na caixa da unidade de controle inteligente). Ao funcionar normalmente, a fonte de alimentação principal carrega a fonte de alimentação reserva; Quando a fonte de alimentação principal é perdida, a fonte de alimentação reserva ainda pode completar o controle do disjuntor e outras operações na unidade de controle. A fonte de alimentação de reserva (quando totalmente carregada) pode manter toda a máquina funcionando por pelo menos 48 horas.

O mecanismo de operação do disjuntor está equipado com uma alavanca de desligamento manual de emergência para operação de desligamento de emergência quando o sistema de controle ou a fonte de alimentação falhar.

2.1 Princípio de funcionamento e processo do disjuntor

2.1.1 Princípio de extinção de arco:

O disjuntor a vácuo externo ZW37-27.5 adota um interruptor a vácuo, com vácuo como meio isolante e extintor de arco, que possui um grau de vácuo extremamente alto. Quando os contatos móveis e estáticos são desligados com eletricidade sob a ação do mecanismo de operação, um arco de vácuo será gerado entre os contatos. Ao mesmo tempo, devido à estrutura especial dos contatos, um campo magnético longitudinal apropriado também será gerado no espaço entre os contatos, o que fará com que o arco de vácuo permaneça difuso e faça com que o arco seja distribuído uniformemente na superfície de contato para queimar, de modo a manter uma baixa tensão do arco. Quando a corrente cruza naturalmente zero, os íons residuais, elétrons e vapor metálico podem ser combinados ou condensados ​​na superfície de contato e na blindagem em uma ordem de microssegundos. Como o campo magnético longitudinal é usado para controlar o arco de vácuo, o disjuntor a vácuo tem uma capacidade forte e estável de interromper a corrente.

2.1.2 Armazenamento:

A energia de abertura e fechamento do disjuntor a vácuo HV externo ZW7-27.5 é armazenada em alto desempenho e instalada na caixa da unidade controladora inteligente. Ao abrir e fechar. Fornecido pela fonte de alimentação principal ou fonte de alimentação de backup da unidade de controle, o tempo de carregamento não é superior a 10s e o erro de tensão do capacitor é ≤1V.。

2.1.3 Fechamento: Pressione o botão de ligação na unidade de controle inteligente localmente ou ative a bobina de ativação do mecanismo de operação por operação de ativação por controle remoto, de modo que o núcleo de ferro acione o contato móvel do disjuntor para ligar na velocidade especificada. Quando se considera que o disjuntor está na posição de fechamento, a malha de controle desliga automaticamente a alimentação da bobina de fechamento. Neste momento, o núcleo de ferro é mantido no lado de fechamento devido à ação do ímã permanente. Depois que a bobina de fechamento é desligada, ela pode não apenas superar a força de reação da mola de contato do disjuntor, mas também ter a força de auto-retenção de fechamento, de modo que o disjuntor possa ser mantido na posição de fechamento de forma confiável.

2.1.4 Abertura: Pressione o botão de desligamento na unidade de controle inteligente localmente ou ative a bobina de desligamento do mecanismo de operação por operação de desligamento por controle remoto, de modo a superar a força de auto-retenção do ímã permanente no lado de fechamento e fazer com que a mola de desligamento puxe o núcleo de ferro para acionar o contato móvel do disjuntor para desligar na velocidade especificada. Quando se considera que o disjuntor está na posição de abertura, a malha de controle desliga automaticamente a alimentação da bobina de abertura e, neste momento, o núcleo de ferro é mantido no lado de abertura devido à força de tração da mola de abertura, de modo que o disjuntor seja mantido de forma confiável na posição de abertura.

2.1.5 Operação manual de abertura do freio de emergência:

Quando o disjuntor estiver na posição fechado, mantenha pressionado o botão de operação de desligamento manual do disjuntor com uma haste operacional isolante e puxe-o para baixo, e o disjuntor pode desligar a uma determinada velocidade, o que pode garantir que o disjuntor pode desligar com segurança a corrente de carga nominal.
