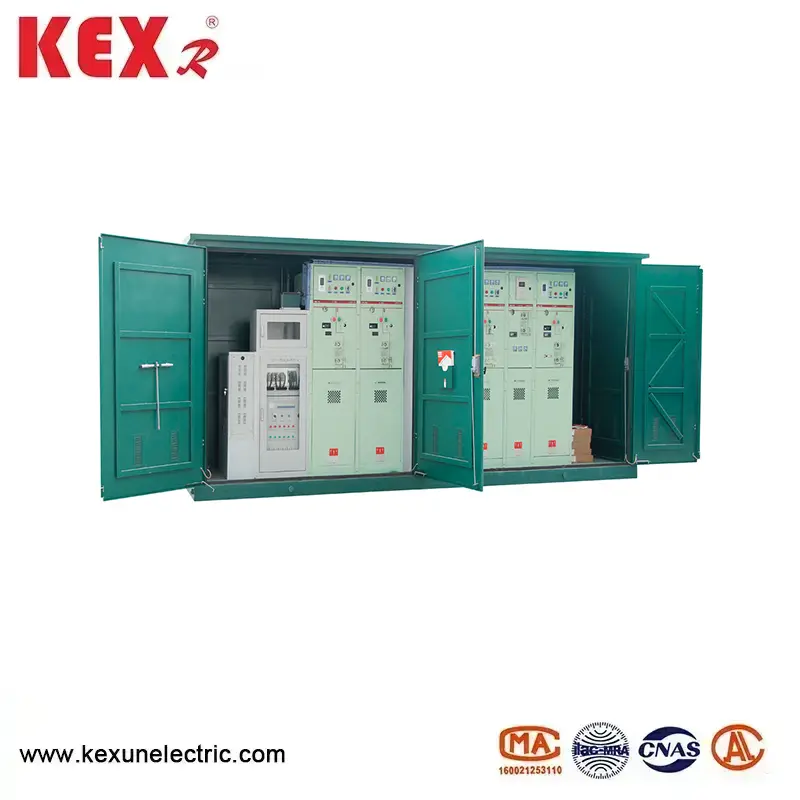

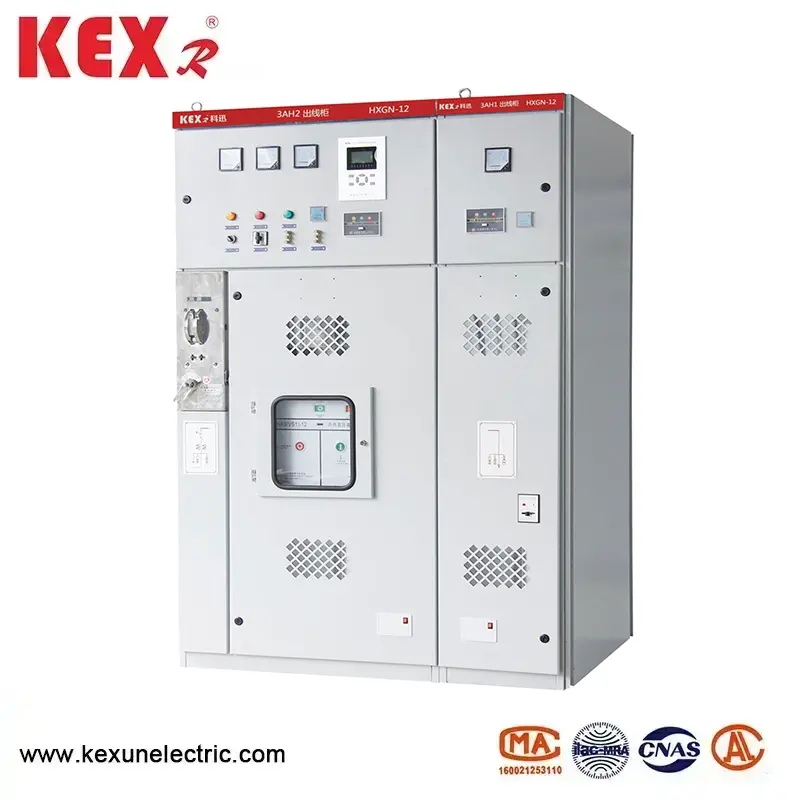

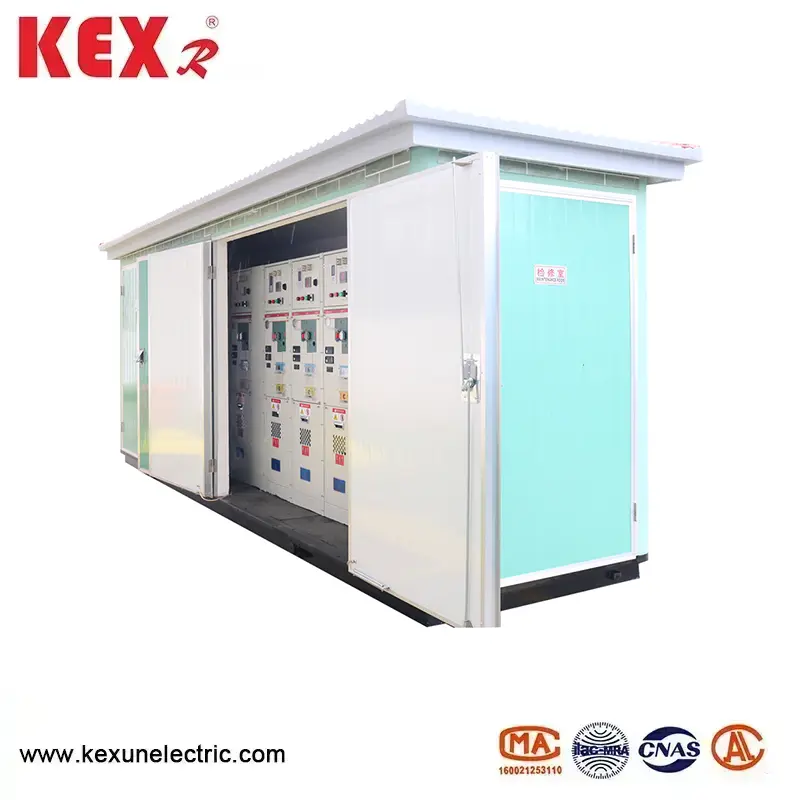

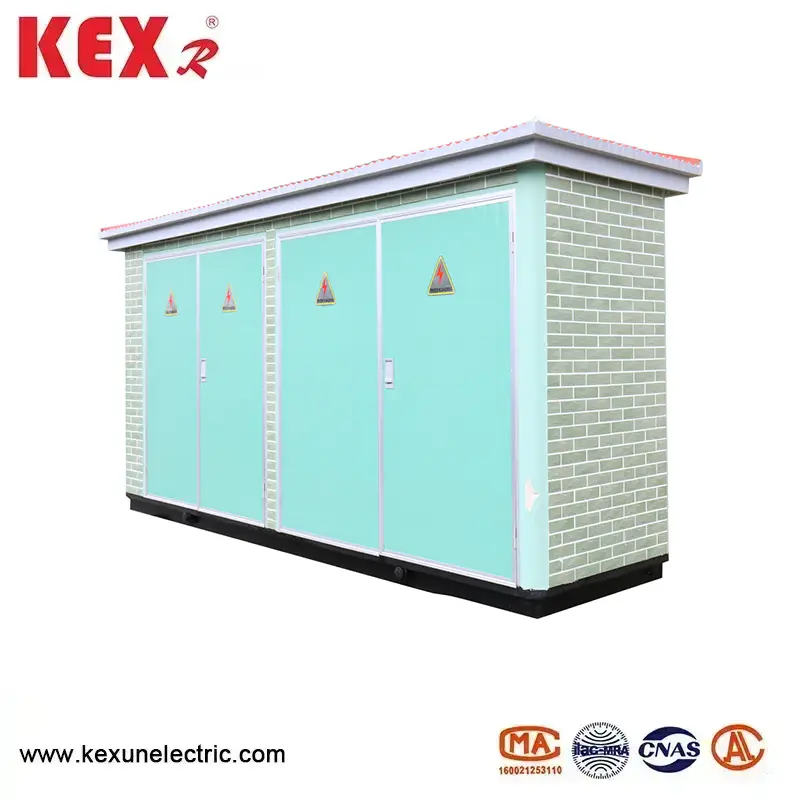

Unidade principal do anel modular

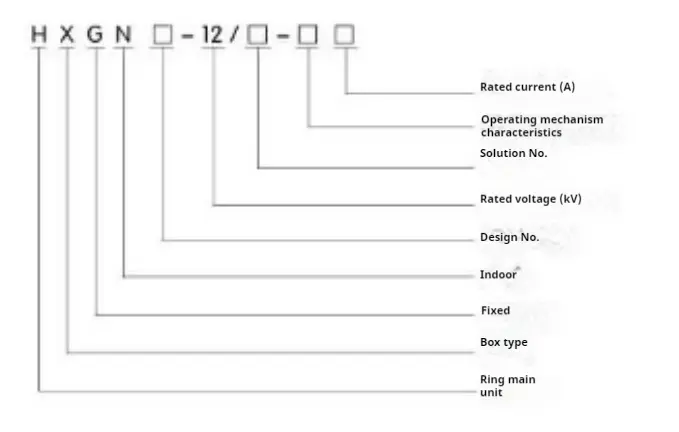

○ Significado do modelo

○ usos principais e escopo de aplicação da unidade principal do anel modular do tipo HXGH-12

A unidade principal do anel modular é adequado para conjuntos completos internos de 3,6-12kv de corrente alternada trifásica com seção de barramento único de 50Hz, que é usado para receber e distribuir energia elétrica e tem as funções de controle, proteção e monitoramento do circuito. Pode ser aplicado a vários tipos de usinas de energia, subestações, empresas industriais e de mineração, arranha-céus e outros lugares, e também podem ser combinados com armários de rede de anel para serem usados nas estações de comutação.

○ Estrutura principal e características da unidade principal do anel modular do tipo HXGH-12

▶ A unidade principal do anel modular é soldada com aço de ângulo de alta qualidade.

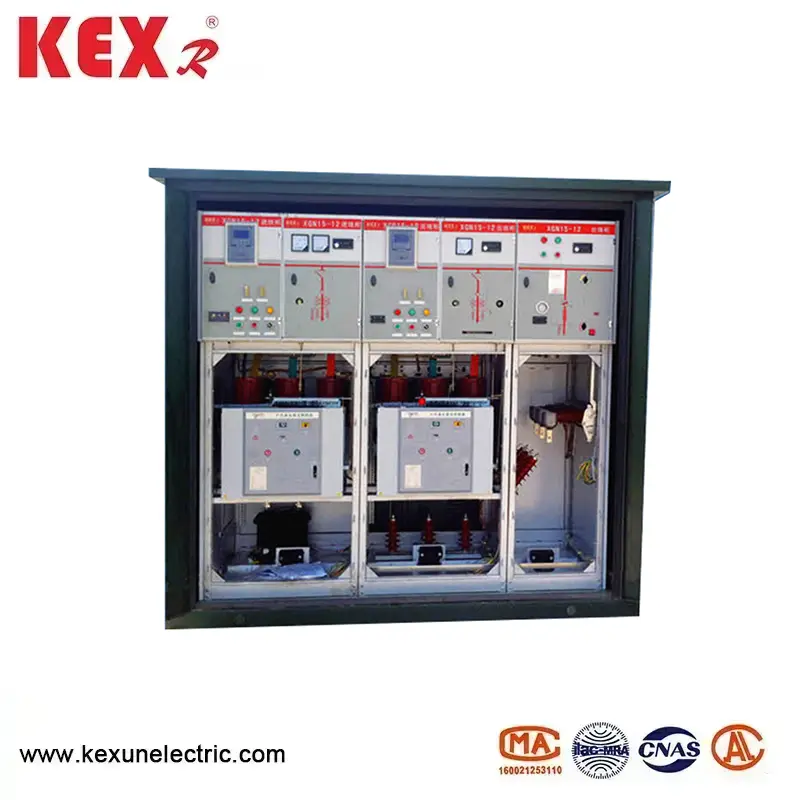

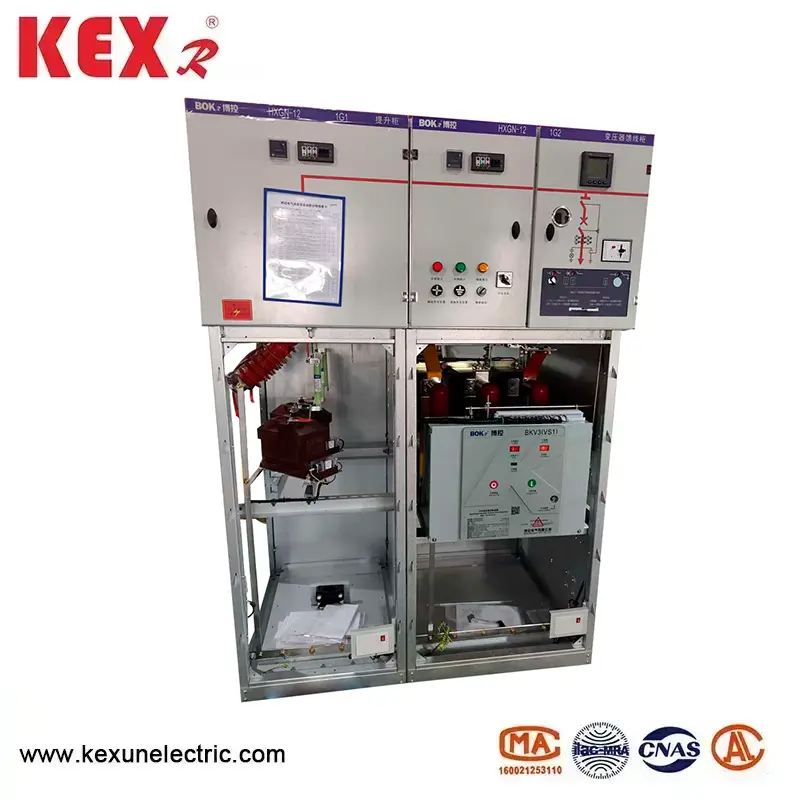

▶ A sala do disjuntor está localizada na parte média (inferior) do gabinete, o que é conveniente para instalação, depuração e manutenção. O padrão está equipado com o disjuntor Zn63AIVS1-12) e há um canal de liberação de pressão para garantir a segurança pessoal.

▶ O desconexão rotativo avançado e confiável pode ser usado para entrar com segurança na sala do disjuntor para manutenção quando o barramento principal é carregado. O desconexão rotativo avançado e confiável pode entrar com segurança na sala do disjuntor para manutenção quando o barramento principal é eletrificado.

▶ O nível de proteção da unidade principal do anel modular é IP2X.

▶ Equipado com um dispositivo de travamento mecânico compulsório confiável e totalmente funcional, que pode atender aos requisitos de "cinco precauções" de maneira simples e eficaz.

▶ Tenha um sistema de aterramento culpado.

▶ A porta está equipada com uma janela de observação, que pode observar claramente o estado de trabalho dos componentes no gabinete.

▶ O mecanismo de operação é bloqueado por uma trava mecânica mais confiável que o XGN66-12.

▶ Os cabos de entrada e saída são inferiores à frente do fundo do gabinete, o que é conveniente para os usuários se conectarem.

○ Usando as condições ambientais da unidade principal do anel modular do tipo HXGH-12

1. O limite superior da temperatura ambiente é +40 ℃ e o limite inferior é -10 ℃;

2. A altitude da unidade principal do anel modular deve ser inferior a 1000m;

3. O valor médio diário da umidade relativa do ar não é superior a 95%, e o valor médio mensal não é superior a 90%; O valor médio diário do vapor de água não é superior a 2,2x10-3MPa, e o valor médio mensal é de 1,8x10-3MPa;

● Parâmetro técnico principal do HXGN □ -12 TIPO RING MODULAR UNIDADE PRINCIPAL
