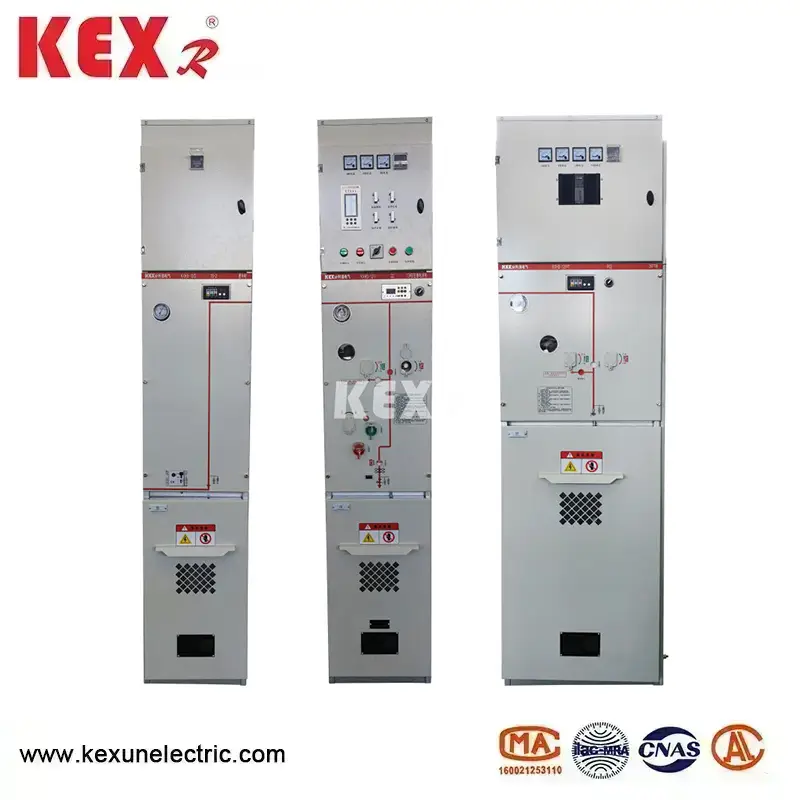

Gabinete de distribuição com isolamento de gás ecológico

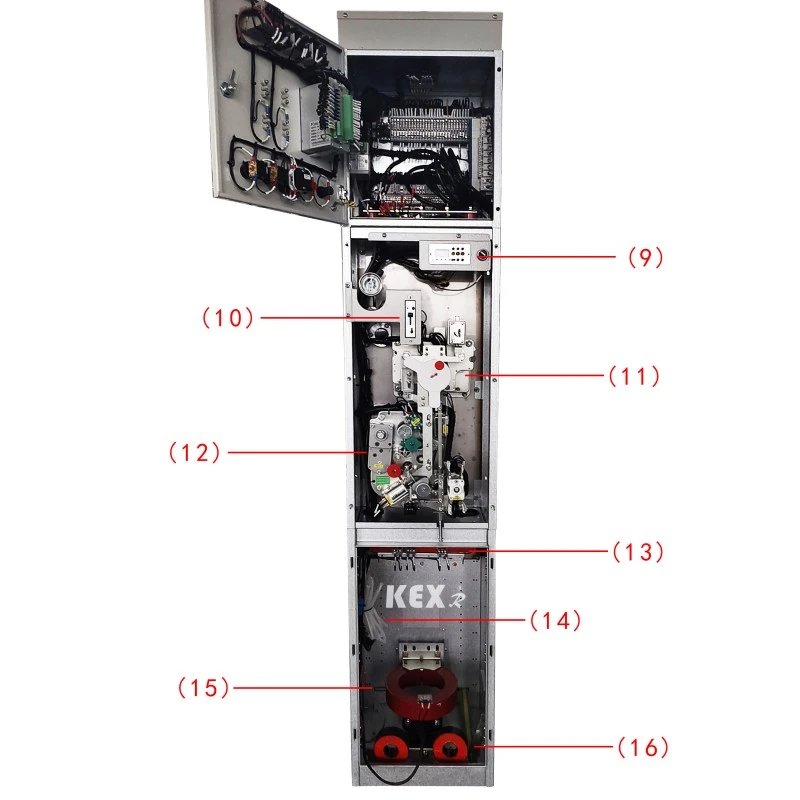

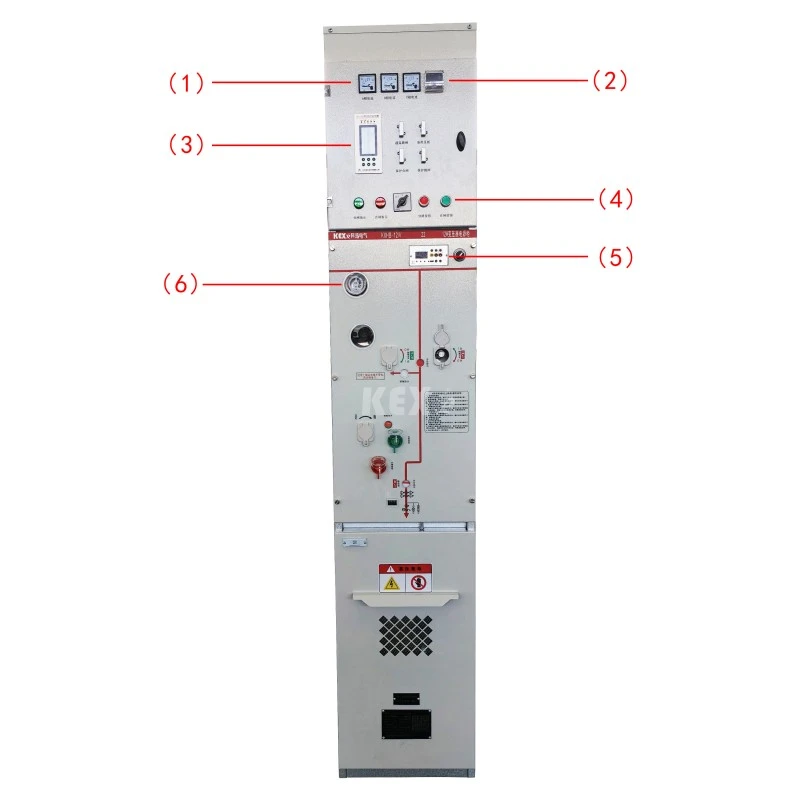

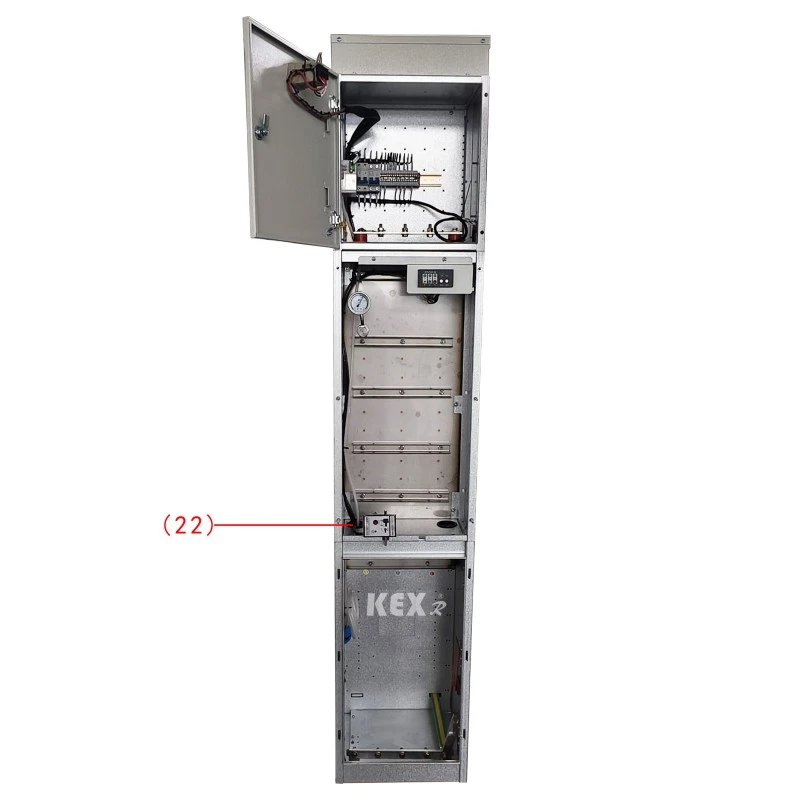

●Componentes

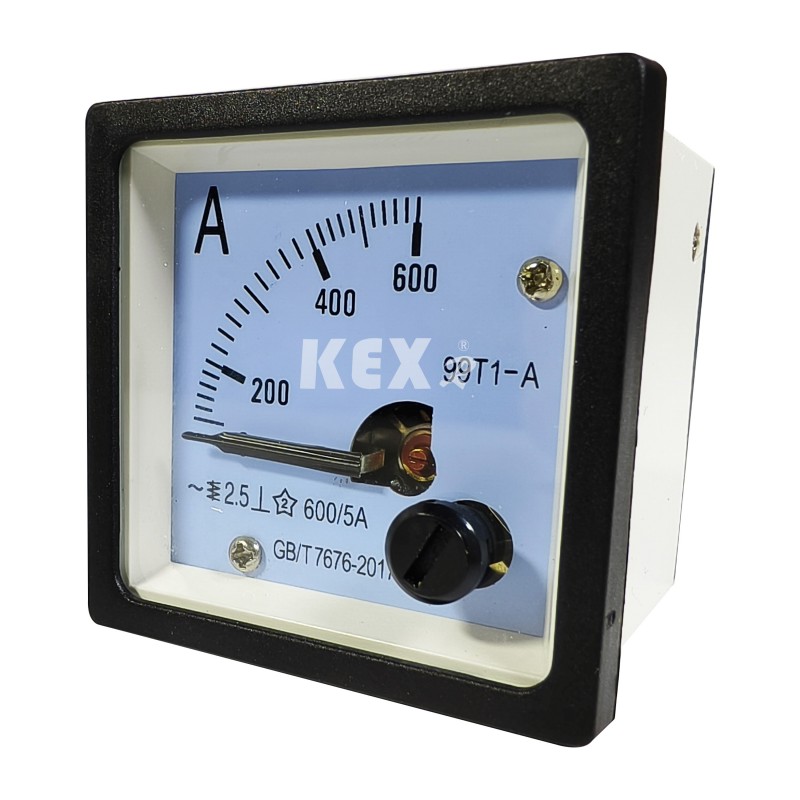

1.Amperímetro

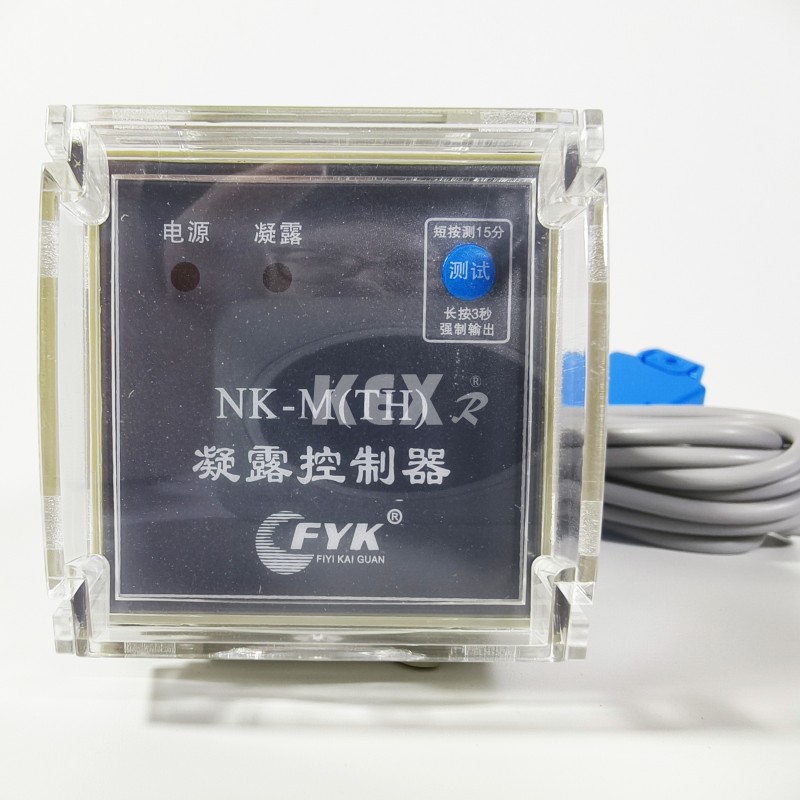

2.Controlador de condensação

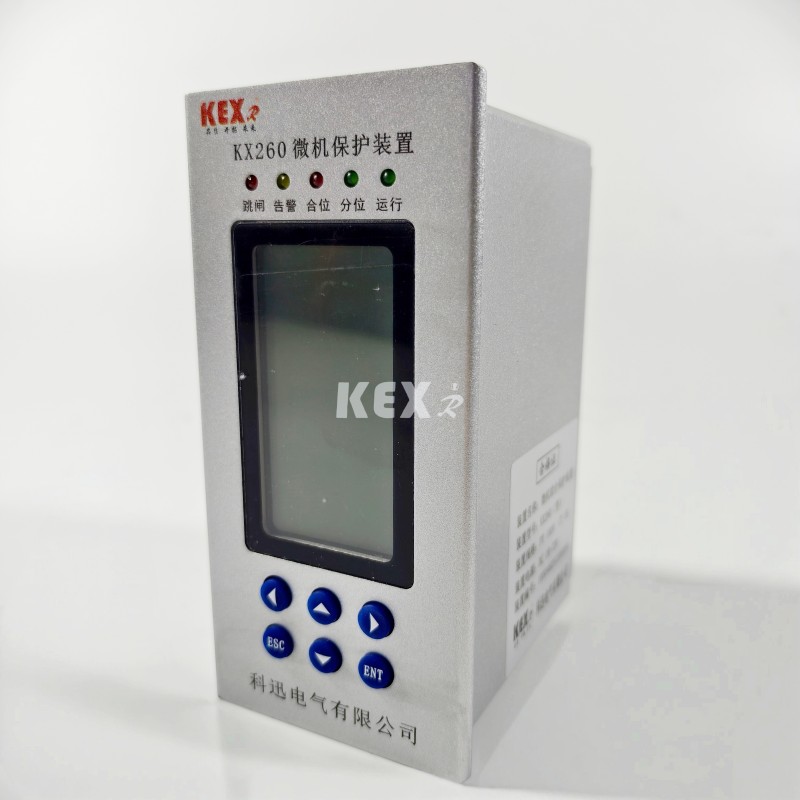

3. Dispositivo de proteção de microcomputador

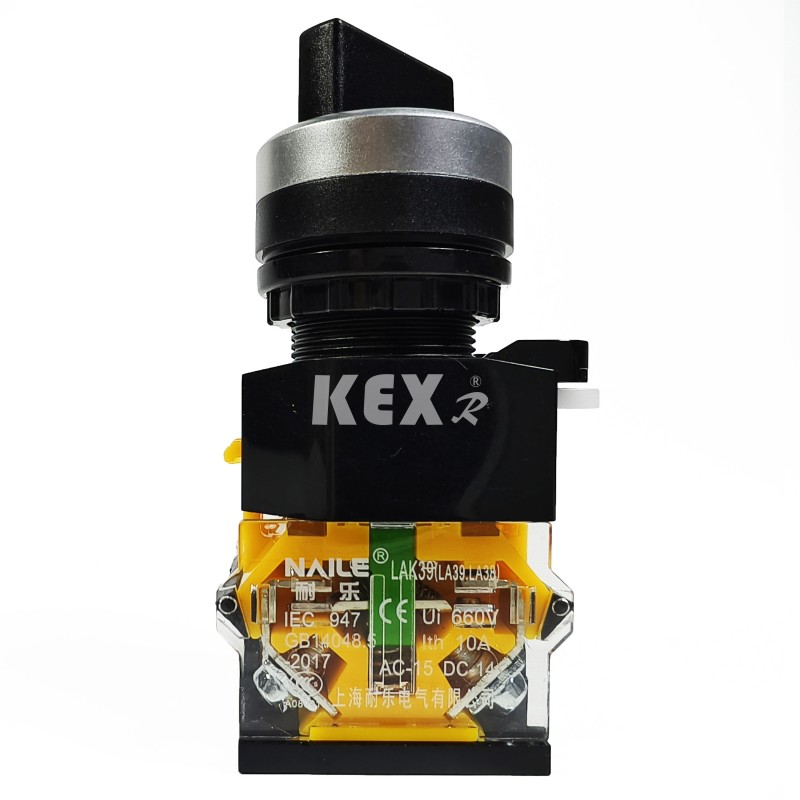

4. Botão

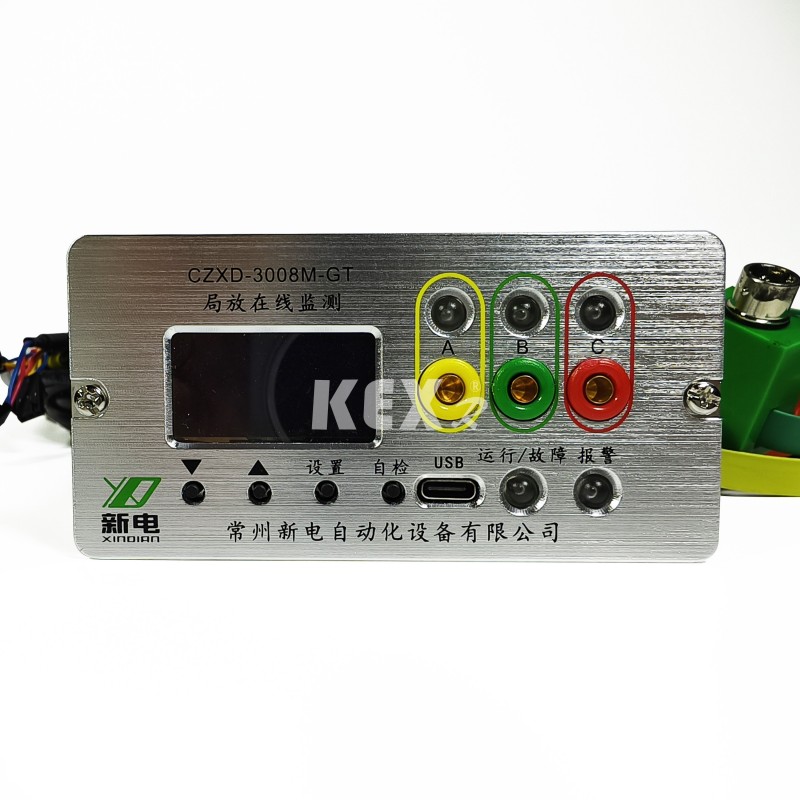

5. Detector de descarga parcial

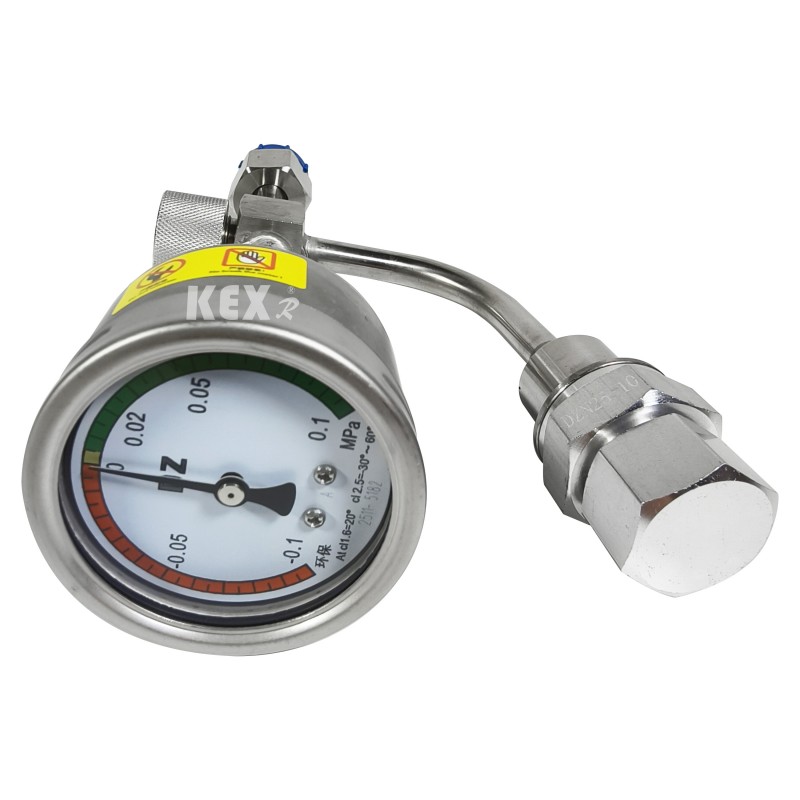

6.Barômetro

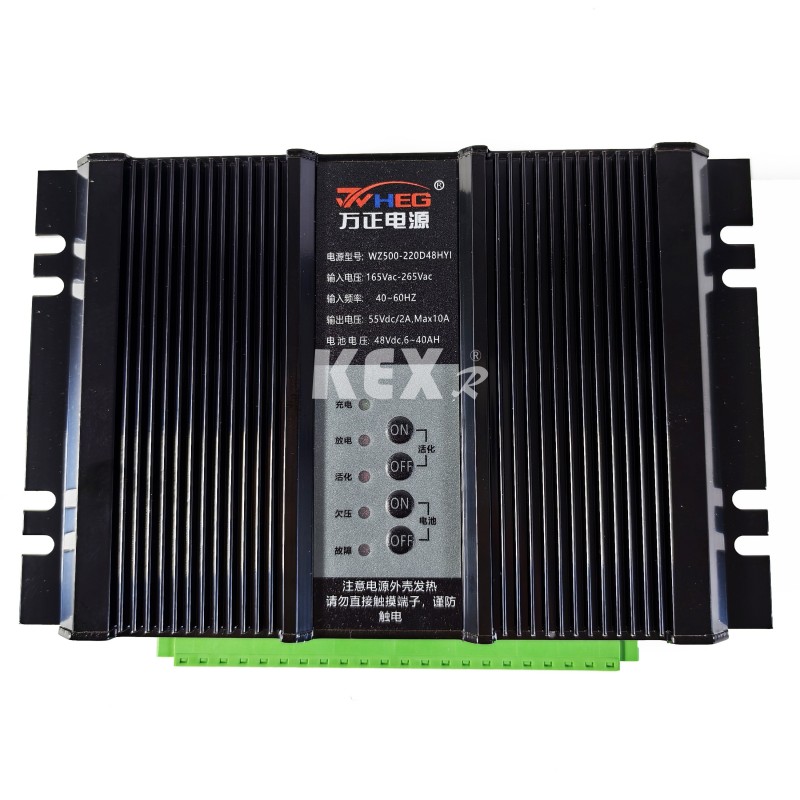

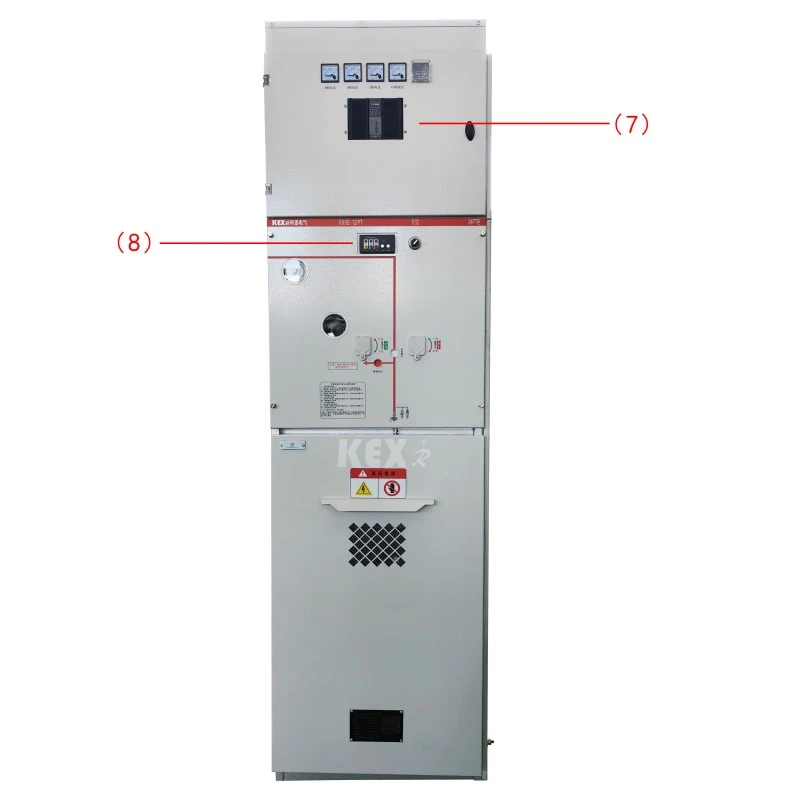

7.Fonte de alimentação

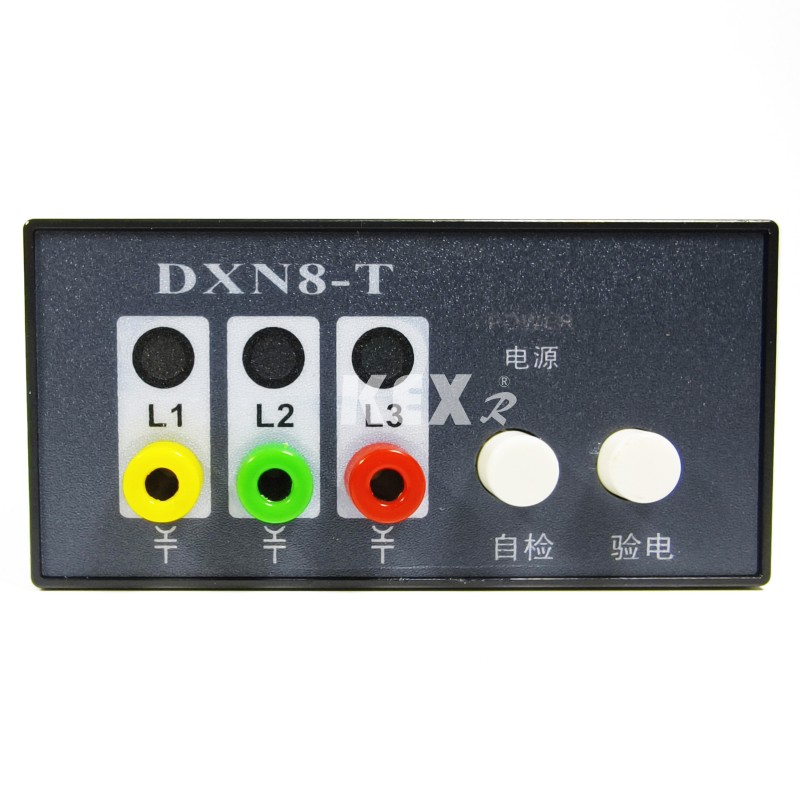

8. Tela carregada

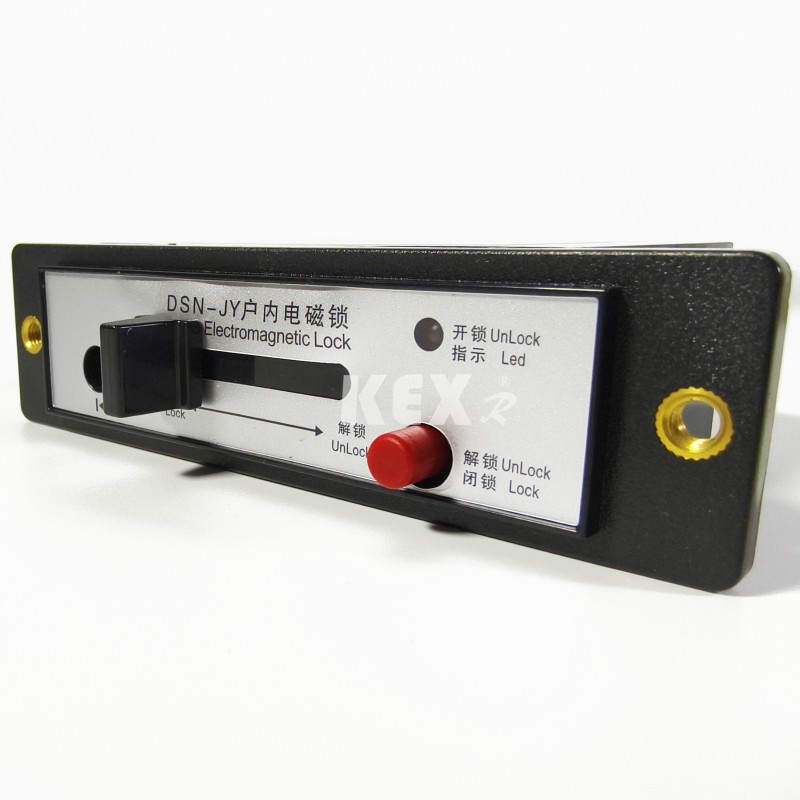

10. Fechadura eletromagnética

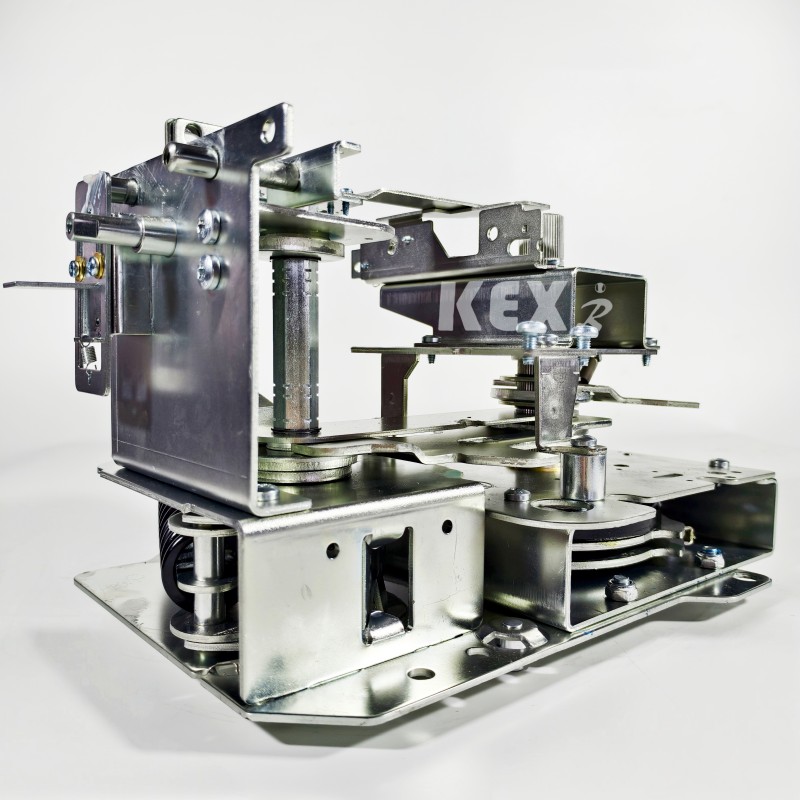

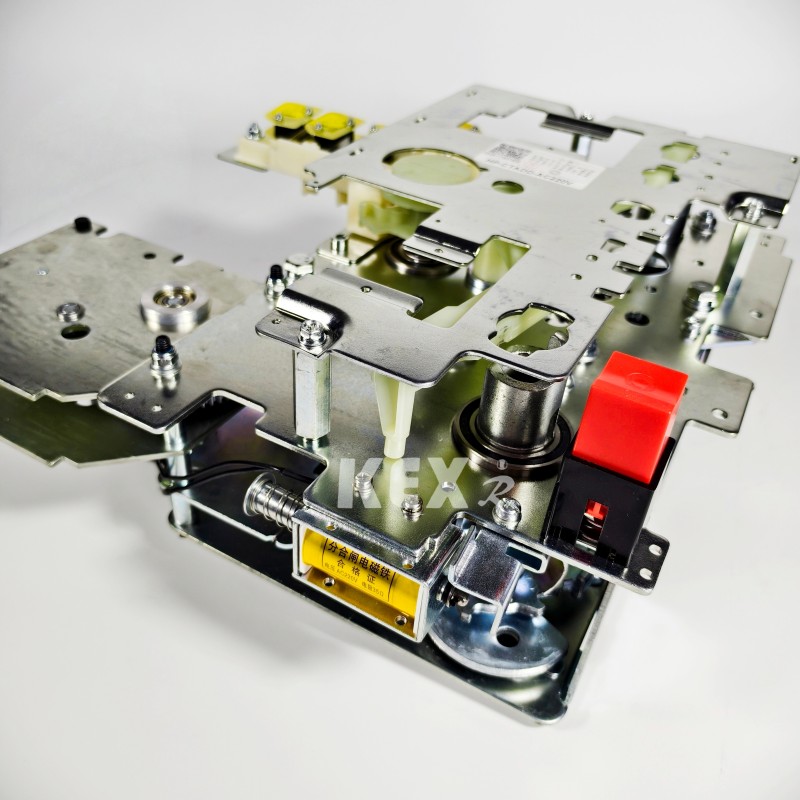

11. Mecanismo de operação manual

12. Mecanismo operacional elétrico

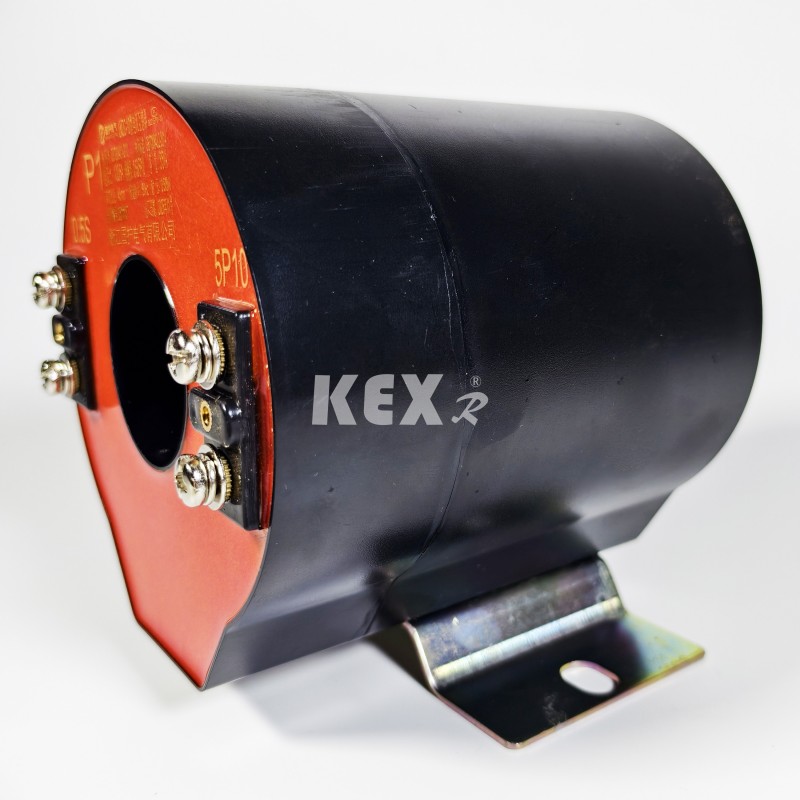

16. TC

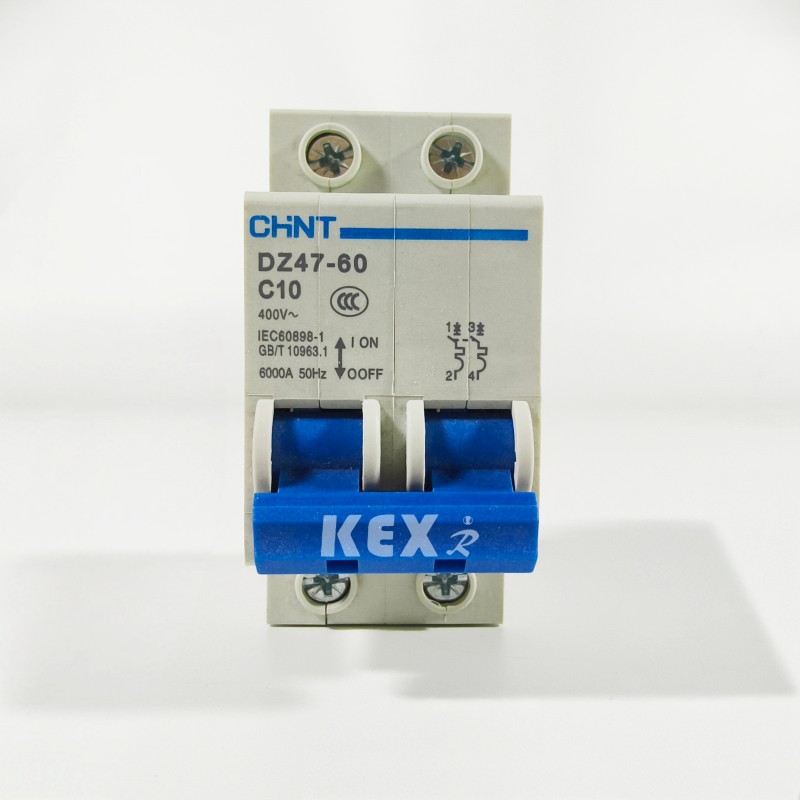

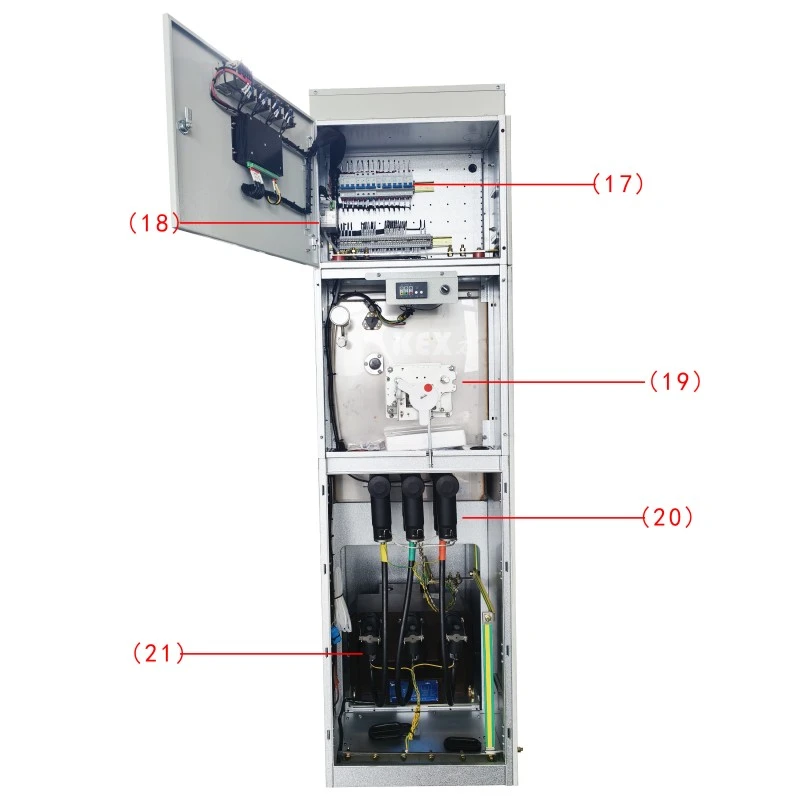

17.MCB

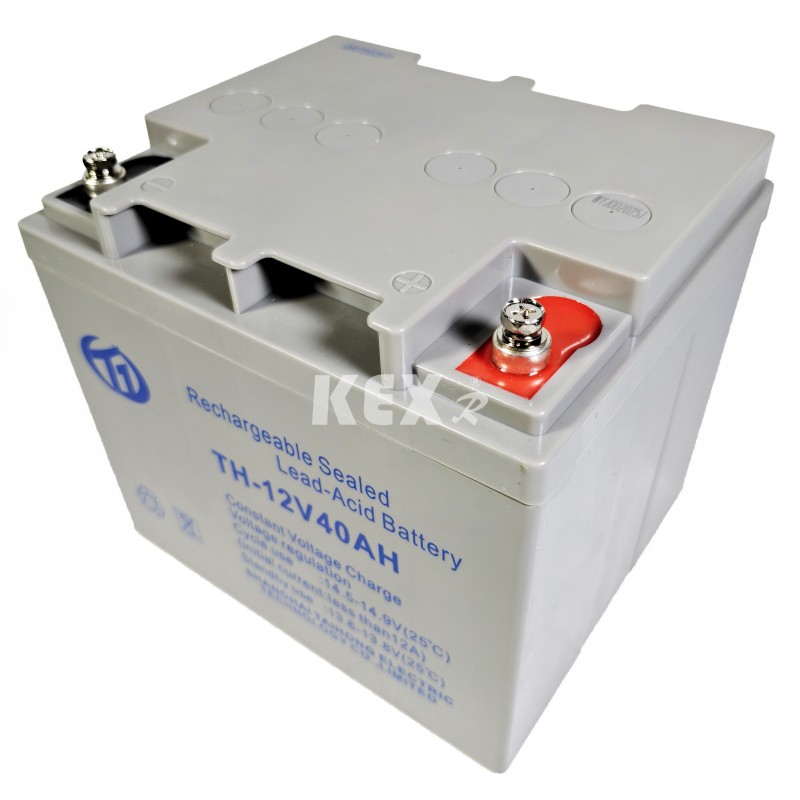

18. bateria de armazenamento

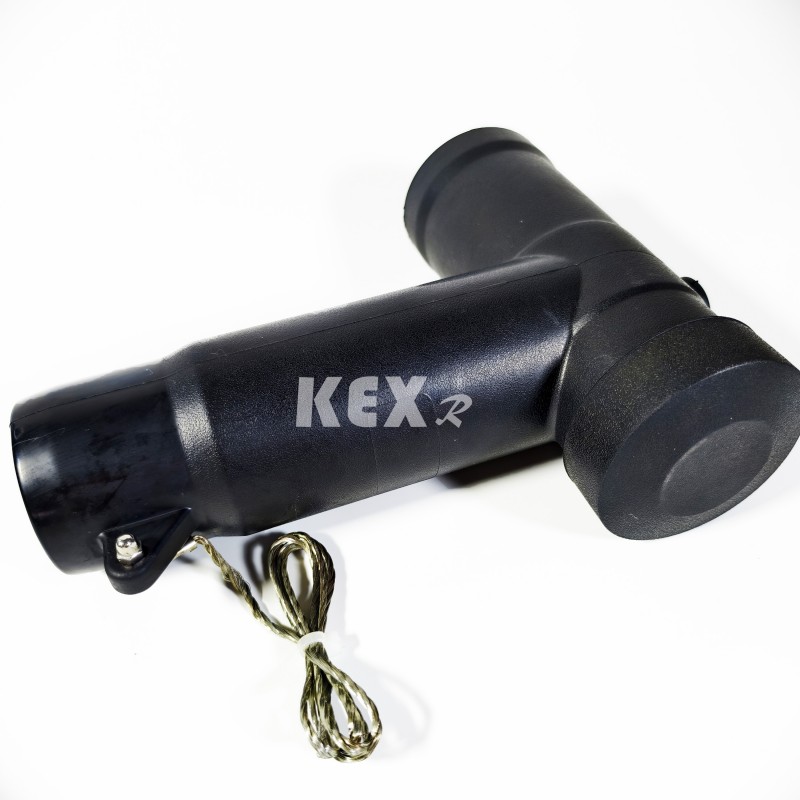

20. Plugue do cabo

● Condições de uso

◆ Temperatura: -25 ~ 45 ℃

◆ Temperatura máxima diária: 35℃

◆ Grau IP: vedação do corpo carregado IP67, revestimento do gabinete de distribuição IP4x

◆O ar circundante do gabinete do painel de distribuição com isolamento de gás ecológico não deve ser obviamente poluído por gás combustível corrosivo e vapor de água.

◆Não há locais de vibração violenta frequente, e o design de aspereza sob peças ásperas atende a vários requisitos.

● Padrões

O gabinete do painel de distribuição com isolamento a gás tipo KXHB-12 atende aos padrões abaixo

◆ Requisitos técnicos comuns dos padrões GB/T 1022 para equipamentos de manobra e controle de alta tensão. ◆ GB/T39063640.5kV AC com painéis metálicos e equipamentos de controle.

◆ Chave de isolamento CA de alta tensão GB/T1985 e chave de aterramento

◆ Chave de carga de alta tensão CA GB/T38043.6-40,5kV

◆ Disjuntor CA de alta tensão GB/T1984

◆ Código IP GB/T4208 do nível de proteção shell

◆ Medição de descarga parcial GB/T7354

◆ Coordenação de isolamento GB/T311.1 Parte 1: Definição, princípios e regras

● Tabela de parâmetros técnicos do gabinete de distribuição com isolamento de gás ecologicamente correto

◆ Gabinete de disjuntor

◆Carregar armário de distribuição

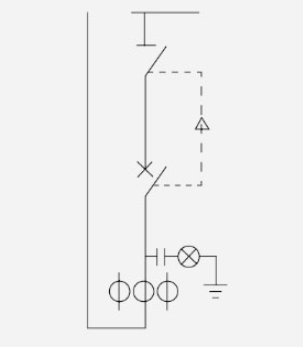

● Esquema de configuração do gabinete

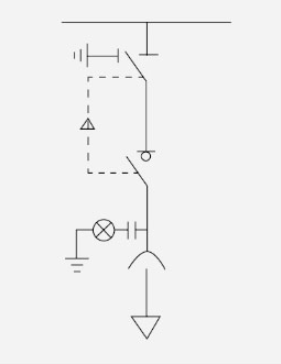

○ Esquema 1

CL650mm

◆Acessórios básicos

▶Interruptor de carga

▶Interruptor de isolamento de duas estações

▶Medidor de exibição ao vivo

▶Barramento padrão

▶ Alça de operação

▶Barramento de contato

◇acessórios opcionais

▶Mecanismo operacional elétrico

▶Instrumento de exibição digital

▶Instrumento de ponteiro de bloqueio eletromagnético de fonte de alimentação CC

▶Três em dois intertravamentos mecânicos

▶Monitoramento on-line da câmara de baixa tensão do pára-raios

▶Instrumento de exibição digital

▶Proteção passiva

▶ Elevação do assento

▶Módulo retificador

▶Câmara de baixa tensão

▶ Dois em um pára-raios de intertravamento mecânico

▶ Fonte de alimentação DC (12h-24Ah) ponteiro instrumento trava eletromagnética Elevação do assento

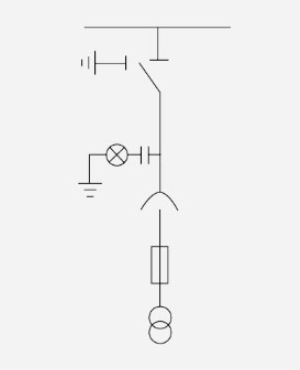

PTC500mm

◆Acessórios básicos

▶Interruptor de carga

▶ Operação do barramento padrão com exibição ao vivo do seccionador de três estações

▶lidar com transformador de tensão

▶Tubo fundido PT

▶Conector de cabo em cotovelo (incluindo cabo)

◇acessórios opcionais

▶Mecanismo operacional elétrico

▶Instrumento de exibição digital

▶Instrumento de ponteiro de bloqueio eletromagnético de fonte de alimentação CC

▶Três em dois intertravamentos mecânicos Monitoramento on-line do pára-raios

▶Câmara de baixa tensão

▶Instrumento de exibição digital

▶Proteção passiva

▶ Elevar o módulo retificador do assento

▶Câmara de baixa tensão

▶Utensílio de intertravamento mecânico dois em um

▶ Fonte de alimentação DC (12h-24Ah) ponteiro instrumento bloqueio eletromagnético

▶ Elevação do assento

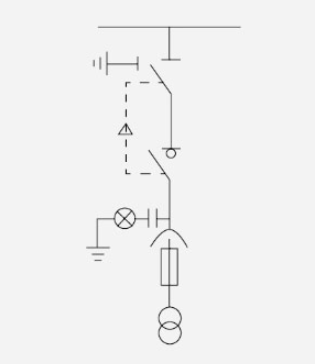

PTi500mm

◆Acessórios básicos

▶Interruptor de isolamento de três estações

▶Display carregado

▶Ônibus padrão

▶Alça de operação

▶Transformador de tensão

▶Tubo fundido PT

▶Conector de cabo em cotovelo (incluindo cabo)

◇acessórios opcionais

▶Mecanismo operacional elétrico

▶Instrumento de exibição digital

▶Instrumento de ponteiro de bloqueio eletromagnético de fonte de alimentação CC

▶Três em dois intertravamentos mecânicos

▶Monitoramento on-line do pára-raios

▶Câmara de baixa tensão

▶Instrumento de exibição digital

▶Proteção passiva

▶ Elevação do assento

▶Módulo retificador

▶Câmara de baixa tensão

▶ Dois em um pára-raios de intertravamento mecânico

▶ Fonte de alimentação DC (12h-24Ah) ponteiro instrumento bloqueio eletromagnético

▶ Elevação do assento

PT 500mm

◆Acessórios básicos

▶Display carregado

▶Ônibus padrão

▶Transformador de tensão

▶Tubo fundido PT

▶Conector de cabo em cotovelo (incluindo cabo)

◇acessórios opcionais

▶Mecanismo operacional elétrico

▶Instrumento de exibição digital

▶Instrumento de ponteiro de bloqueio eletromagnético de fonte de alimentação CC

▶Três em dois intertravamentos mecânicos

▶Monitoramento on-line do pára-raios

▶Câmara de baixa tensão

▶Instrumento de exibição digital

▶Proteção passiva

▶ Elevação do assento

▶Módulo retificador

▶Câmara de baixa tensão

▶ Dois em um pára-raios de intertravamento mecânico

▶ Fonte de alimentação DC (12h-24Ah) ponteiro instrumento bloqueio eletromagnético

▶ Elevação do assento

PTS500

◆Acessórios básicos

▶Transformador de tensão

▶Tubo fundido PT

▶Conector de cabo em cotovelo (incluindo cabo)

◇acessórios opcionais

▶Pára-raios

▶Monitoramento on-line do pára-raios

▶Fonte de alimentação CC (12h-24Ah)

▶Instrumento ponteiro de câmara de baixa tensão

▶ Bloqueio eletromagnético do instrumento com display digital

▶ Elevação do assento

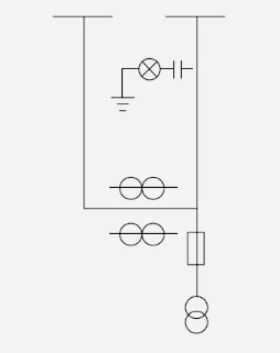

M 650 mm

◆Acessórios básicos

▶Display carregado

▶Ônibus longo e curto

▶ Ônibus de transferência

▶Transformador de tensão

▶Tanque de dosagem de tubo fundido PT

▶Transformador de tensão

◇acessórios opcionais

▶Instrumento ponteiro de câmara de baixa tensão

▶ Bloqueio eletromagnético do instrumento com display digital

▶ Elevação do assento

▶Controlador de temperatura e umidade

Nota: Se uma chave de isolamento positiva for adicionada antes do PT, a largura do gabinete deverá ser alterada para 1000 mm e outras dimensões permanecerão inalteradas.

○ Esquema 2

C 420 mm

◆Acessórios básicos

▶Interruptor de isolamento de três estações

▶Display carregado

▶Ônibus padrão

▶Alça de operação

▶Interruptor de carga

◇acessórios opcionais

▶Mecanismo operacional elétrico pára-raios

▶ Seguro abrangente

▶Instrumento de exibição digital

▶ Bloqueio eletromagnético da fonte de alimentação CC

▶Transformador de sequência zero

▶Instrumento indicador de falha (com medição de temperatura) ▶Monitoramento on-line do pára-raios

▶Proteção passiva

▶ Elevação do assento

▶Módulo retificador

▶Transformador de corrente através do núcleo

▶Indicador de falha EKL-4

▶Câmara de baixa tensão

▶ Dois em um intertravamento mecânico

▶Dispositivo de bloqueio de aterramento da linha de entrada

▶Três em dois intertravamentos mecânicos

▶Acessórios para cabos

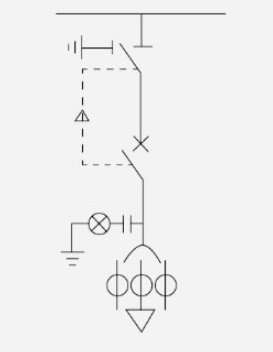

V 420mm

◆Acessórios básicos

▶ seccionador de 3 posições

▶Display carregado

▶Barramento padrão

▶ Alça de operação

▶Disjuntor

▶CT

◇acessórios opcionais

▶Mecanismo operacional elétrico

▶Desviar do dispositivo

▶ Seguro abrangente

▶Instrumento de exibição digital

▶ Bloqueio eletromagnético da fonte de alimentação CC

▶Transformador de sequência zero

▶Instrumento ponteiro indicador de falha (com medição de temperatura)

▶Monitoramento on-line do pára-raios

▶Proteção passiva

▶ Elevação do assento

▶Módulo retificador

▶Transformador de corrente através do núcleo

▶Indicador de falha EKL-4 Câmara de baixa tensão

▶ Dois em um intertravamento mecânico

▶Dispositivo de bloqueio de aterramento da linha de entrada

▶Três em dois intertravamentos mecânicos

▶Acessórios para cabos

V 650mm

◆Acessórios básicos

▶Interruptor de isolamento de duas estações

▶Display carregado

▶Ônibus padrão

▶Disjuntor da alavanca de operação

▶Transformador de corrente

▶Conexão de barramento

◇acessórios opcionais

▶Mecanismo operacional elétrico

▶ Seguro abrangente

▶Câmara de baixa tensão

▶ Dois em um intertravamento mecânico

▶Três em dois intertravamentos mecânicos

▶Instrumento indicador de fonte de alimentação DC

▶Instrumento de exibição digital

▶ Elevação do assento

▶Módulo retificador de proteção passiva

▶Bloqueio eletromagnético

○ Esquema 3

DI 420 mm

◆Acessórios básicos

▶Display carregado

▶Barramento padrão

◇acessórios opcionais

▶Pára-raios de acessórios de cabo

▶Monitoramento on-line do pára-raios

▶Indicador de falha Indicador de falha EKL-4 (com medição de temperatura) ▶Trava eletromagnética

▶ Elevação do assento

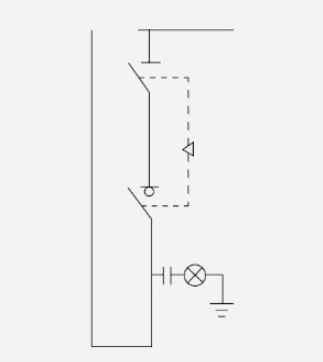

DI 420 mm

◆Acessórios básicos

▶Display carregado

▶Barramento padrão

▶ Alça de operação

▶ seccionador de 2 posições

◇acessórios opcionais

▶Câmara de baixa tensão

▶ Dois em um intertravamento mecânico

▶Três em dois intertravamentos mecânicos

▶Assento de elevação com trava eletromagnética

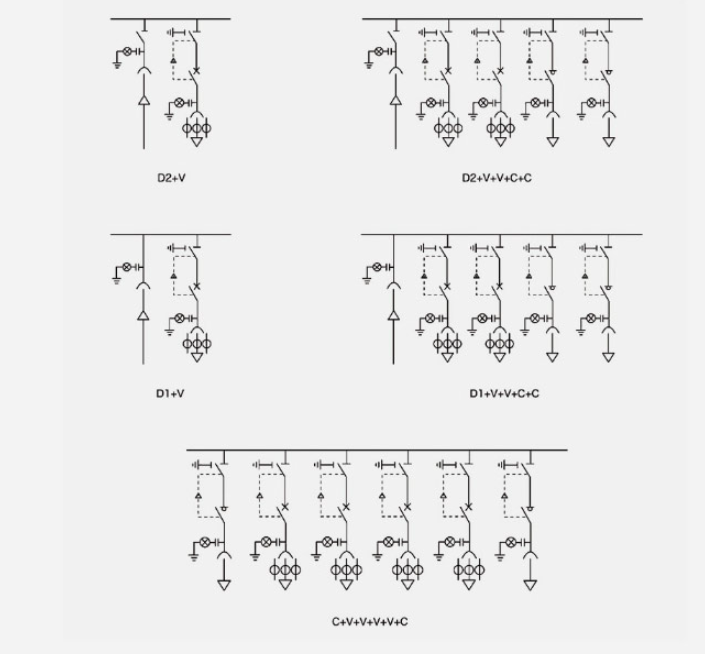

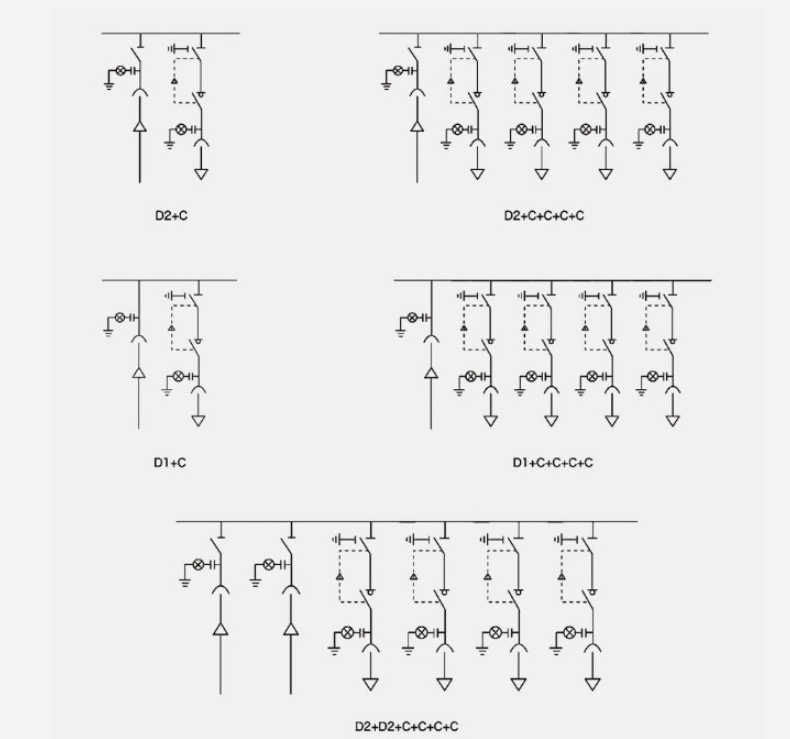

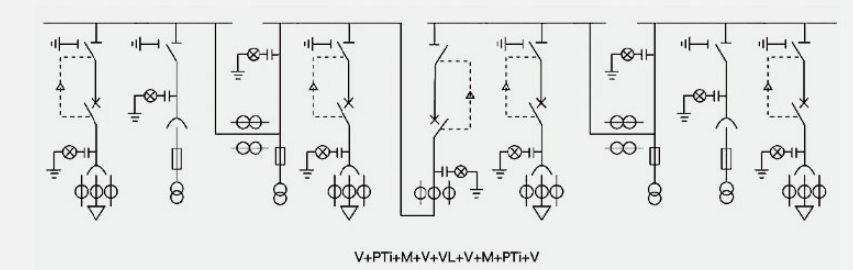

●Combinação de esquema típico 1

Nota: O esquema de referência de combinação típico acima pode ser combinado de várias maneiras, de acordo com as necessidades dos usuários.

Combinação de esquema típico 2

Nota: O esquema de referência de combinação típico acima pode ser combinado de várias maneiras, de acordo com as necessidades dos usuários.

Esquema de segmentação ATS

● Trocar instruções de operação

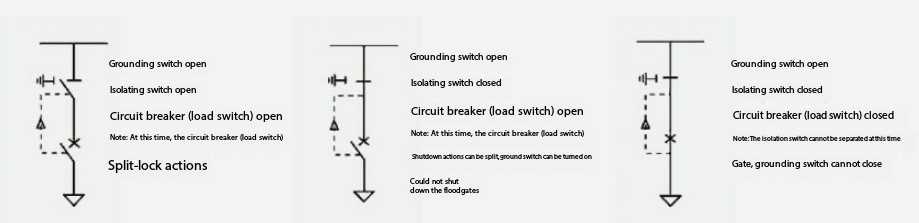

Posição, estado e intertravamento da chave

Etapas de operação:

Transmissão de energia: Pendure (feche) as portas superior e inferior com um disjuntor (chave de carga) → a chave de aterramento com uma chave de isolamento → o disjuntor (chave de carga) com uma transmissão de energia está concluída.

Corte de energia: Disjuntor (chave de carga) → seccionador → chave de aterramento → disjuntor (chave de carga) está descarregado (aberto) e a porta está escura.

● Instruções de instalação

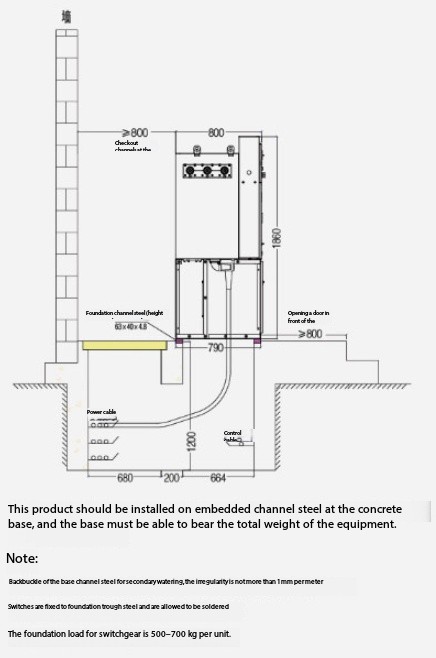

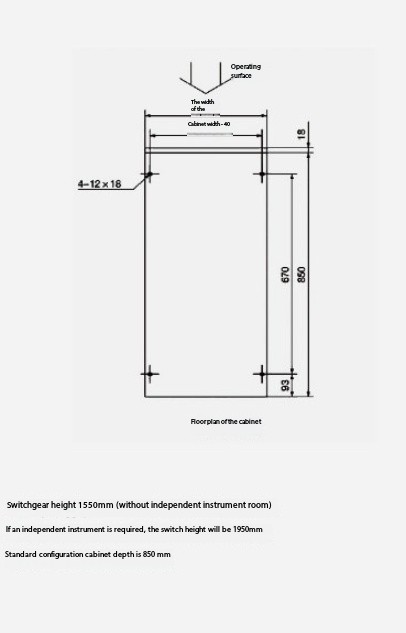

◆Fundação e dimensões gerais

◆Dimensões gerais de instalação e gabinete
