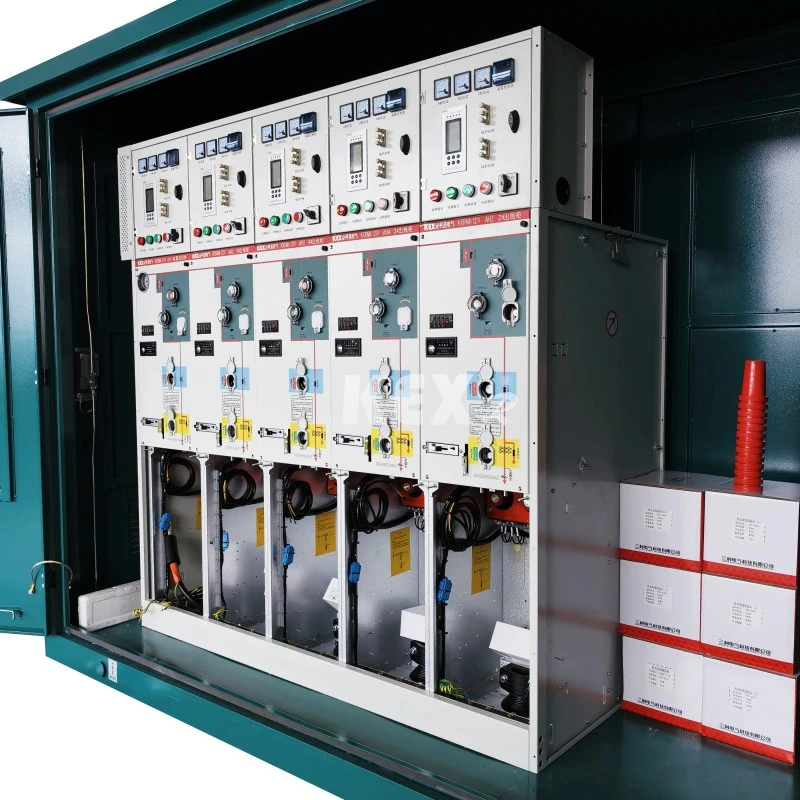

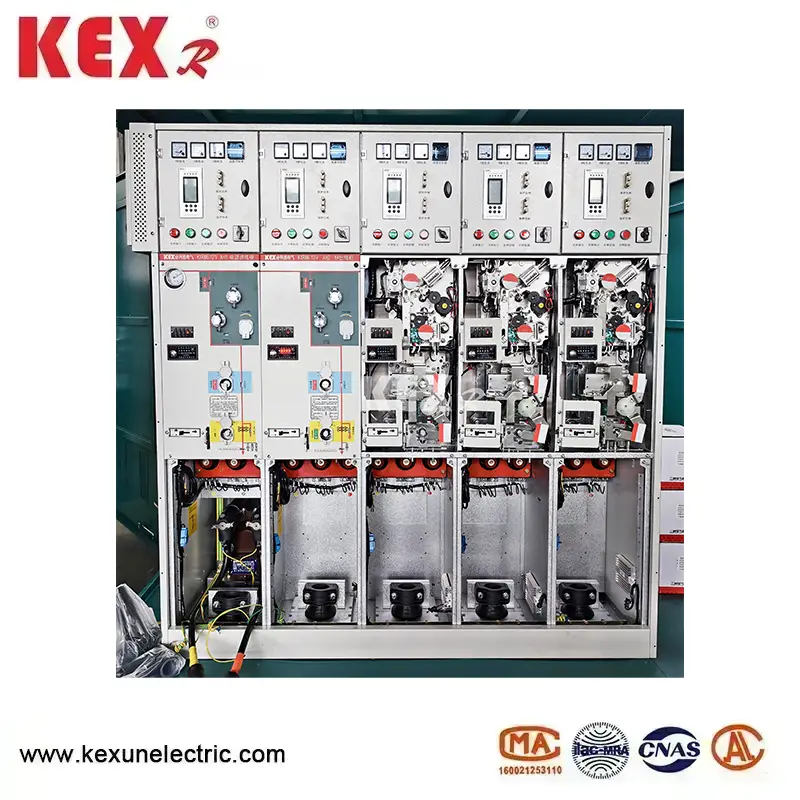

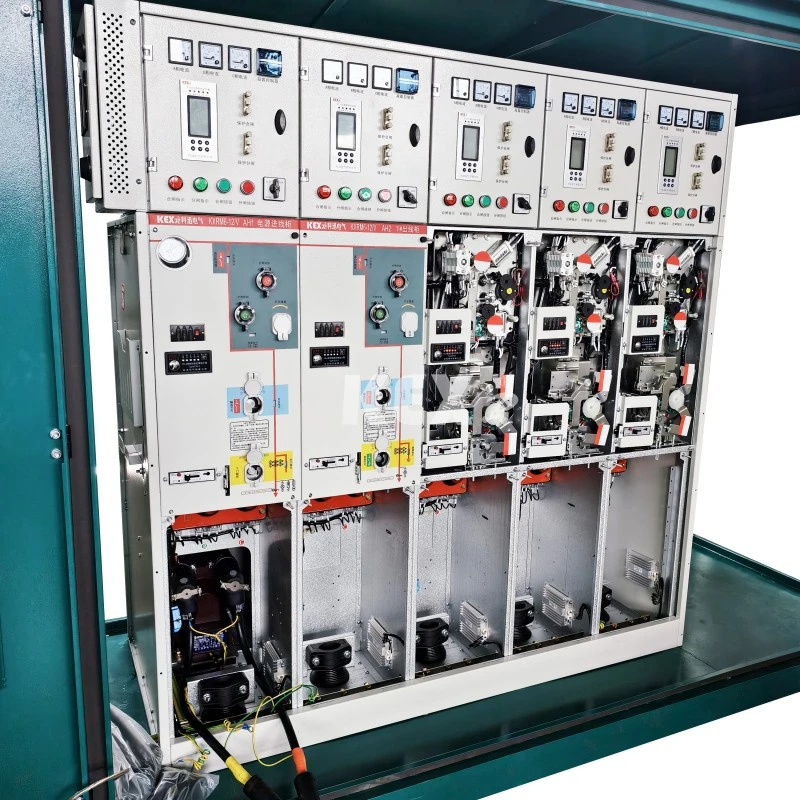

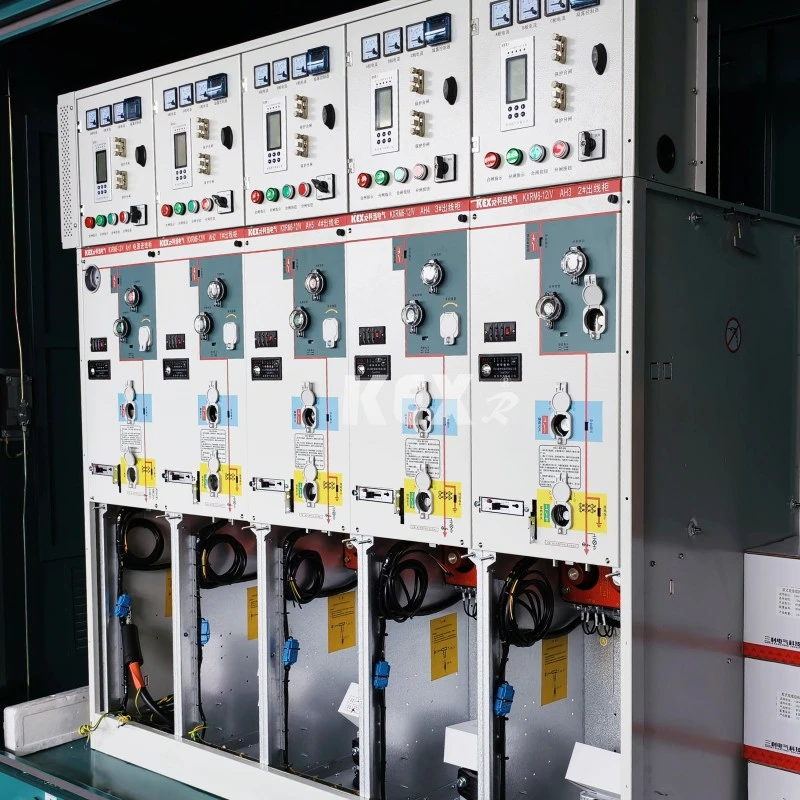

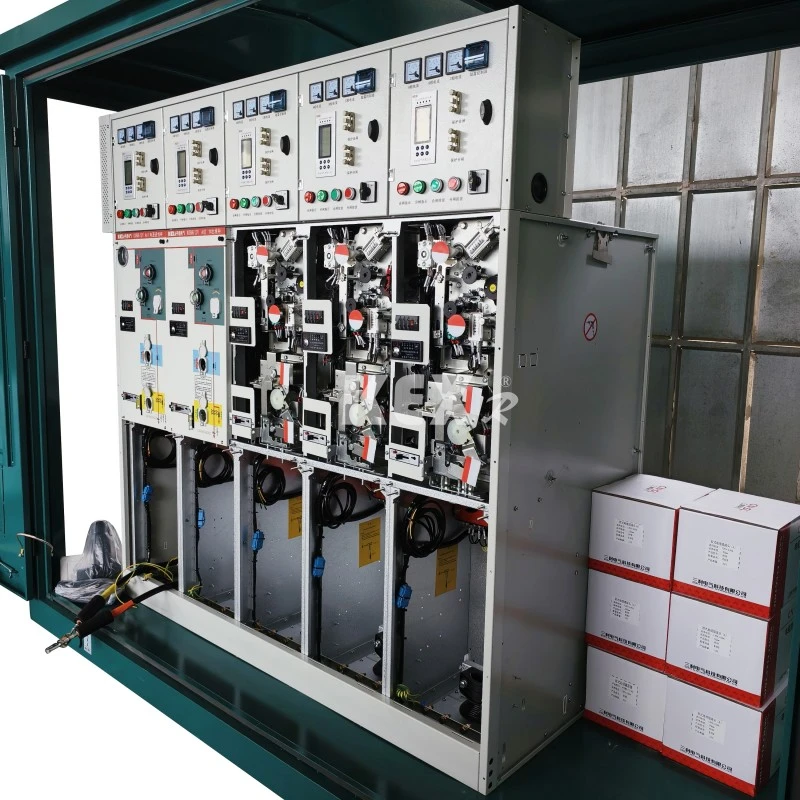

Gabinete GIS tipo combinado

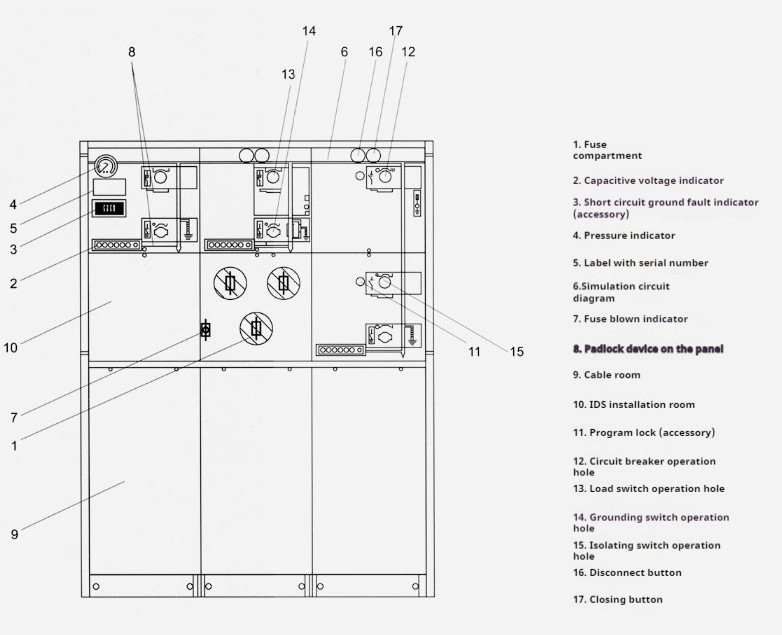

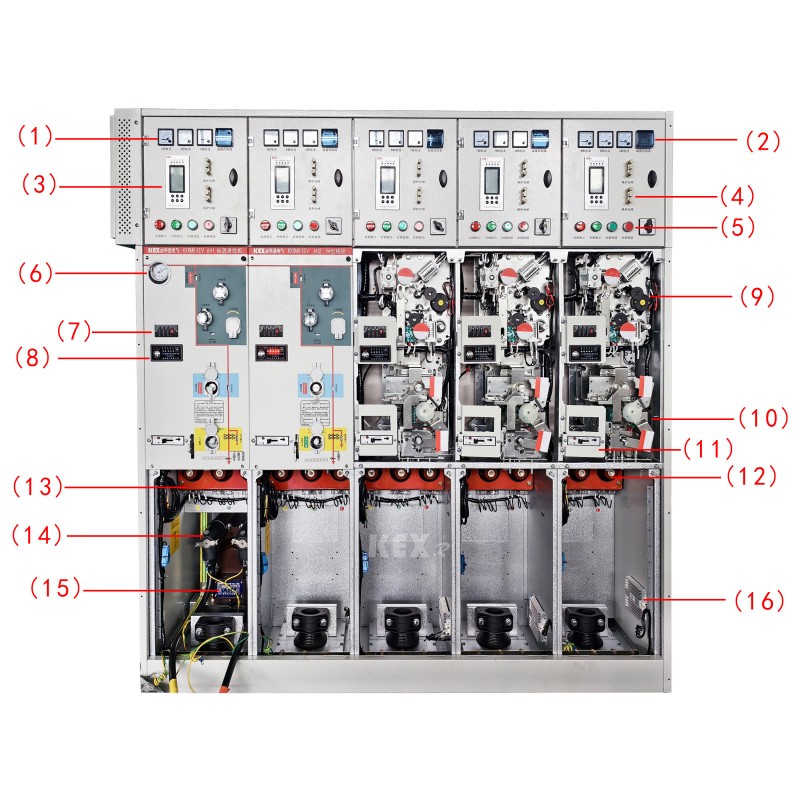

●Componentes

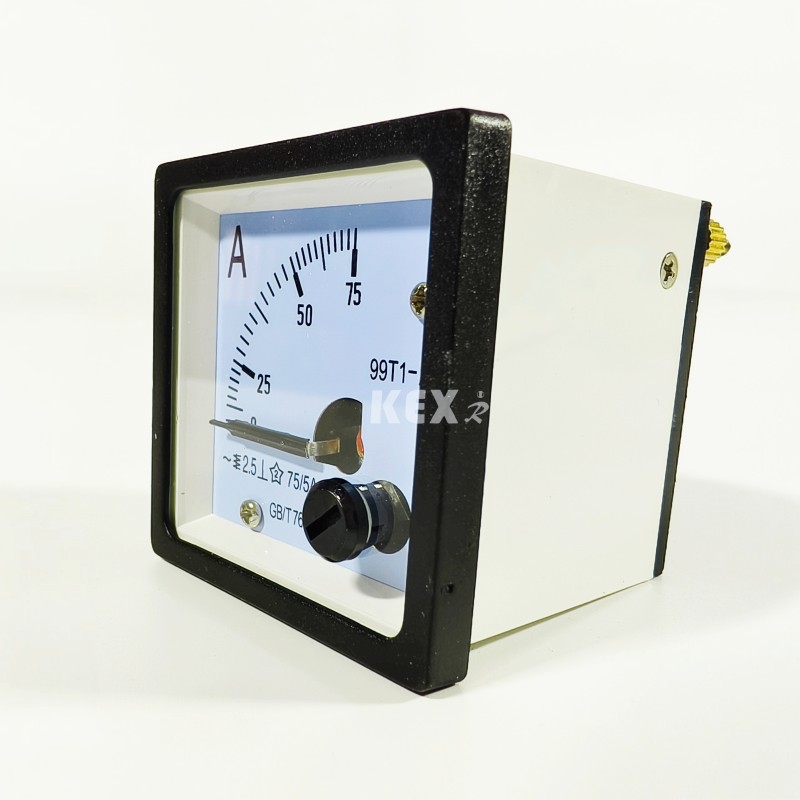

1.Amperímetro

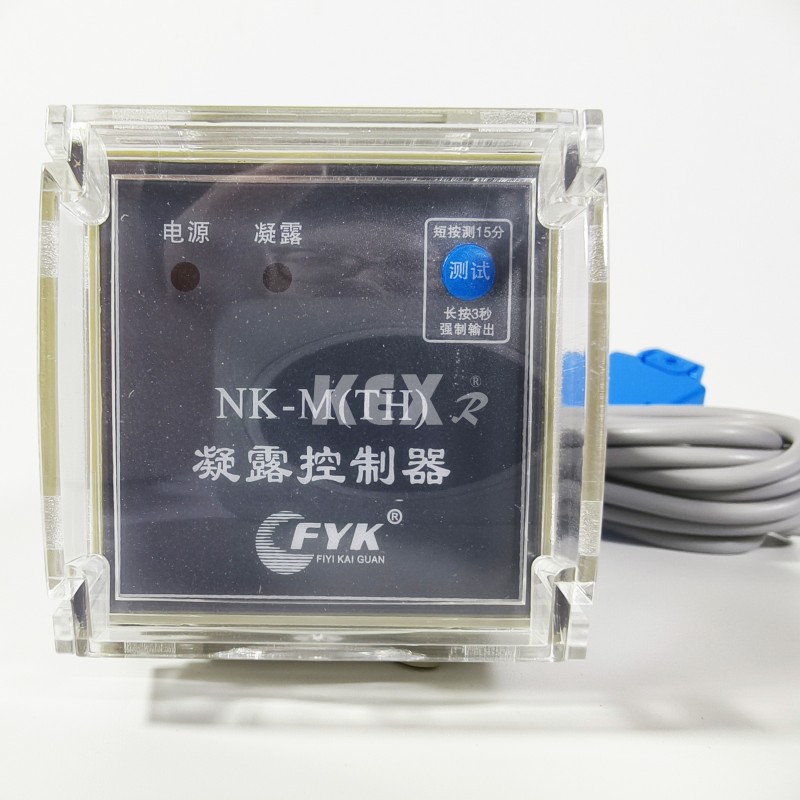

2.Controlador de condensação

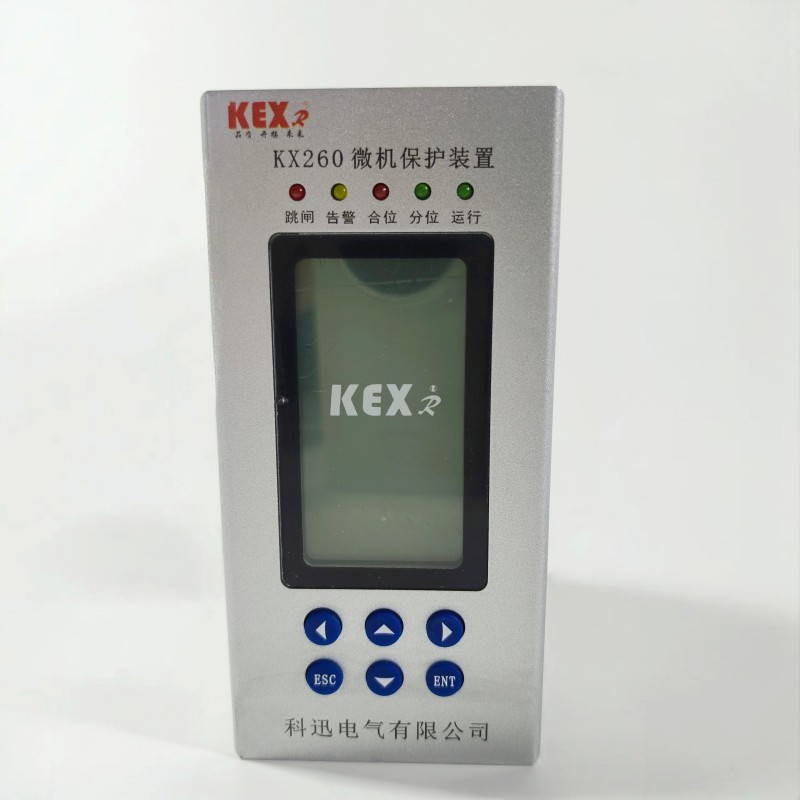

3. Dispositivo de proteção de microcomputador

6.Barômetro

7. Visor carregado

 8.. Indicador de falha

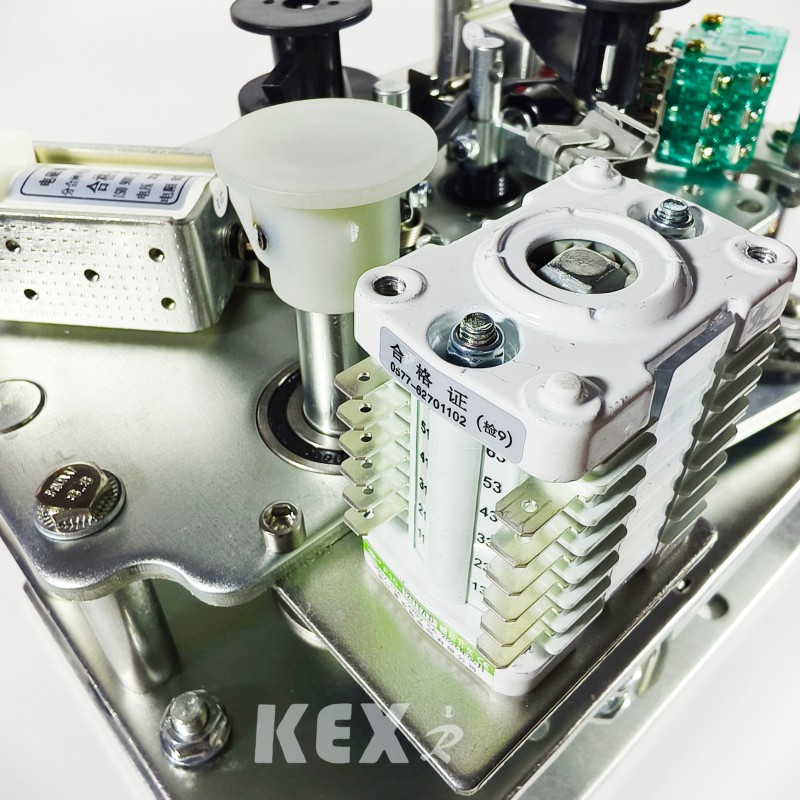

9. Mecanismo de operação elétrica

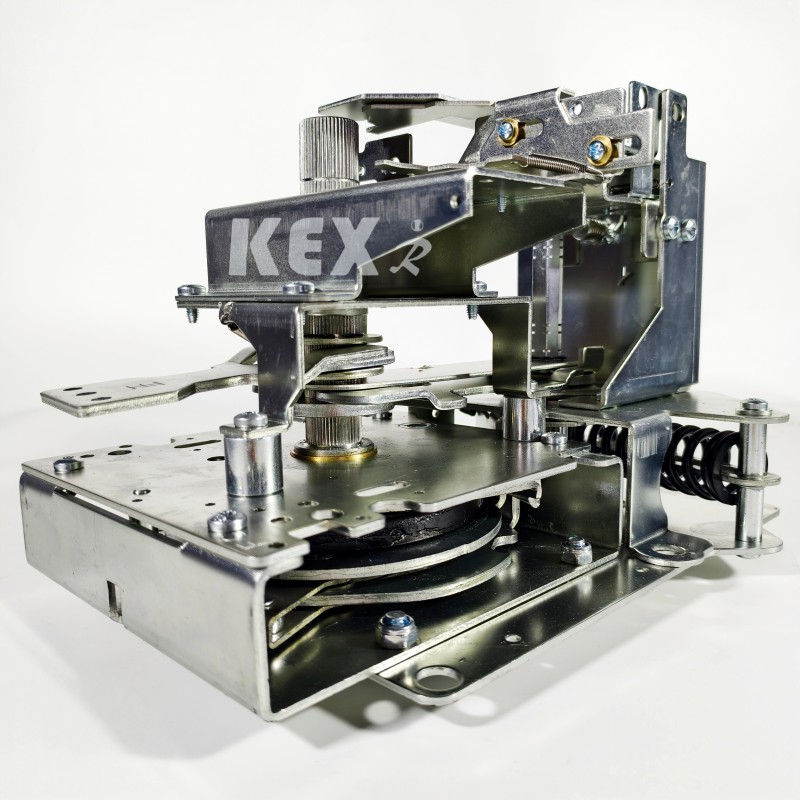

10. Mecanismo de operação manual

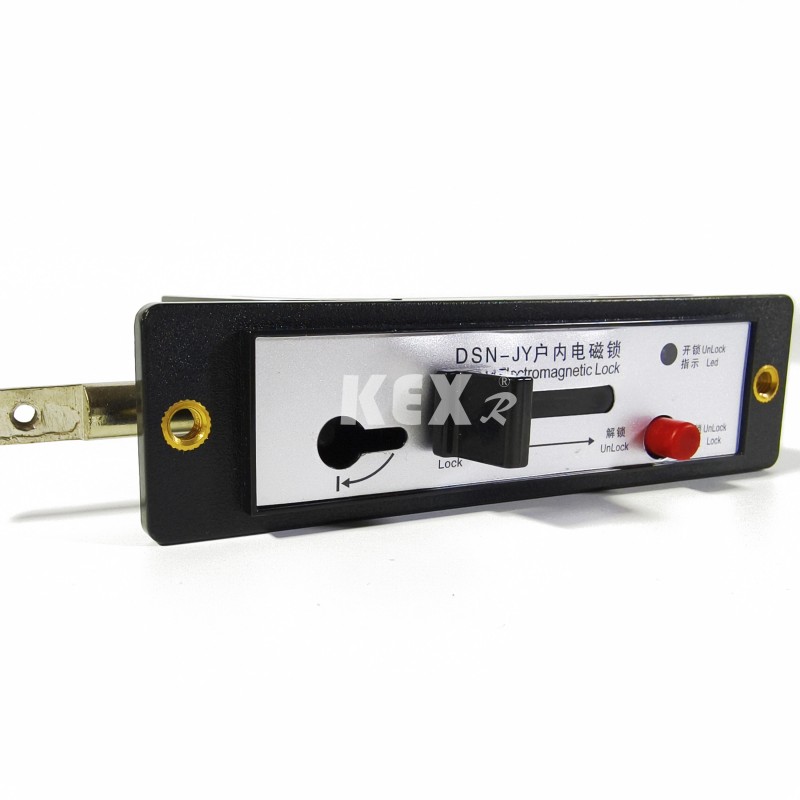

11. Trava eletromagnética

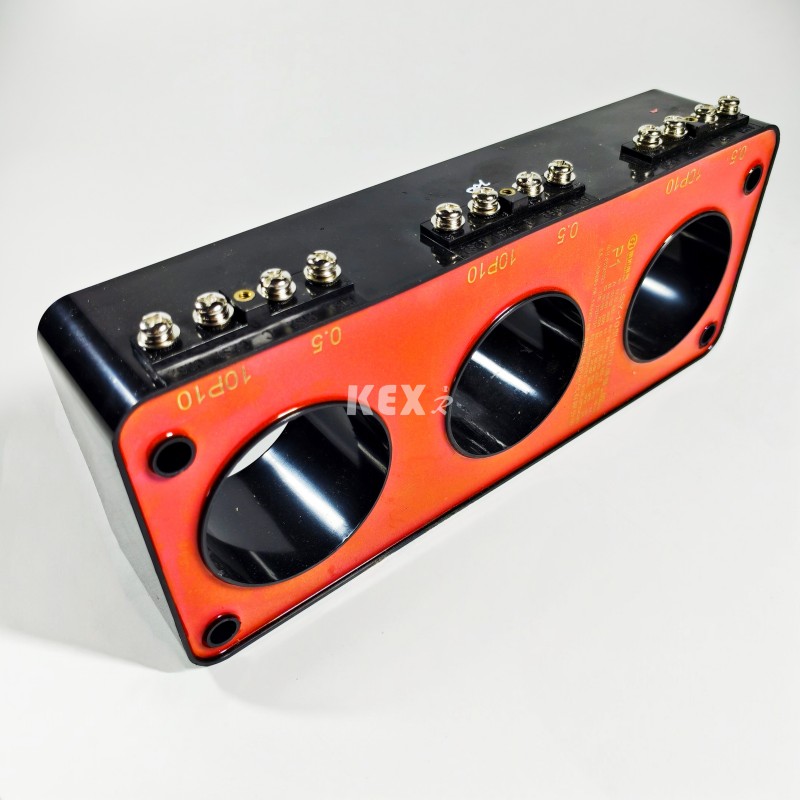

12~13 . Transformador de corrente

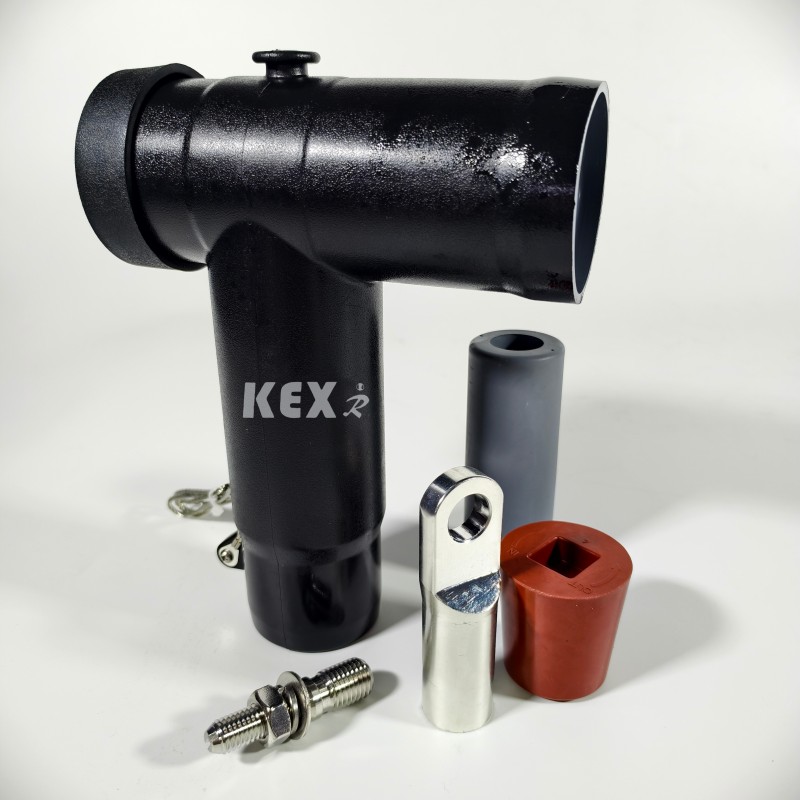

14. Plugue do cabo

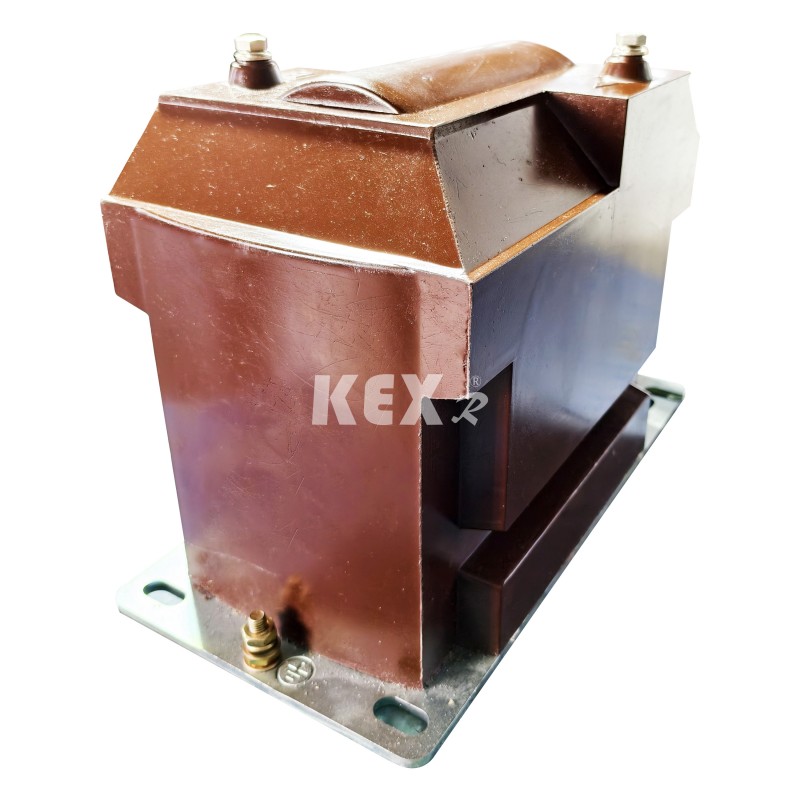

15. Transformador de tensão

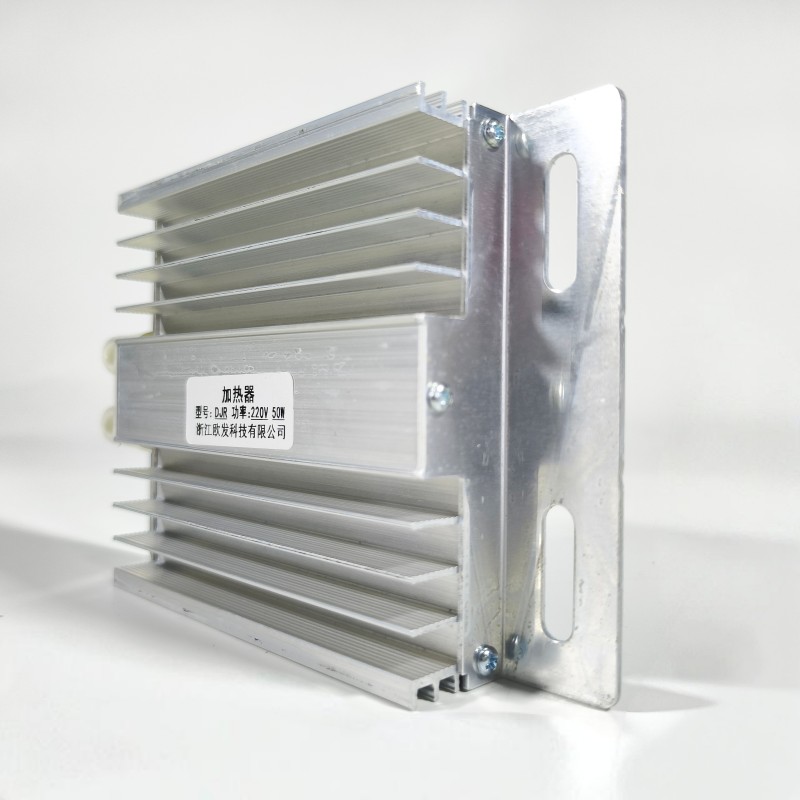

16. Placa de aquecimento de liga de alumínio

● Uso de condições

O gabinete GIS tipo combinado KXRM6-12 é adequado para altas e baixas temperaturas (+40 ℃ ~ -40 ℃), umidade, poeira, poluição salina, minas, grandes altitudes (1000 m) e outros ambientes. A imersão de curto prazo em água dentro de 24 horas não afeta o uso. Nota: Se a altitude for maior, indique a altitude específica.

● Padrões

O gabinete GIS tipo combinado KXRM6-12 atende aos padrões abaixo

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694  etc...

GB3804、GB3906、GB11022  etc...

● Principais vantagens

◆ O gás SF6 no gabinete GIS tipo combinado KXRM 6-12 é usado como meio isolante e extintor de arco.

◆ O quadro elétrico é totalmente vedado e isolado; Barramentos, interruptores e partes energizadas são completamente fechados em aço inoxidável.

◆ A cavidade é preenchida com gás SF6 de 1,4 bar e o nível de proteção atinge IP67: todo o dispositivo da chave não é afetado pelas condições ambientais externas, o que pode garantir o funcionamento normal da chave mesmo em casos extremos, como imersão em água de curto prazo, e o produto não requer manutenção.

◆ O gabinete de distribuição possui um dispositivo de intertravamento perfeito de "cinco prevenção", que elimina completamente a falha de operação de pessoal e equipamentos que pode ser causada por operação incorreta humana.

 ◆ Todos os gabinetes de distribuição possuem canais de alívio de pressão seguros e confiáveis, que podem garantir a segurança pessoal dos operadores mesmo em casos extremos.

 ◆ O gabinete é dividido em combinação de unidade fixa e combinação de unidade expansível.

◆ O gabinete geralmente entra e sai pela frente e também pode ser estendido ou estendido lateralmente de acordo com as diferentes posições de instalação.

◆ O tamanho do gabinete é fácil de instalar e pode ser adequado para locais com espaço estreito e condições ambientais precárias.

◆ O gabinete pode ser equipado com dispositivos elétricos, de controle remoto e de monitoramento de acordo com as diferentes necessidades dos usuários.

● Principalmente tabela de parâmetros técnicos

OBSERVAÇÃO¹:Depende da corrente nominal do fusível

OBSERVAÇÃO²:Depende do fusível de alta tensão

● Cada módulo do Gabinete GIS do Tipo Combinado tem a seguinte configuração

▶D configuração do gabinete Consulte "Módulo de conexão de cabo sem faca de aterramento" para configuração e características padrão.

▶Configuração do gabinete C Consulte "Módulo de chave de carga" para configuração e características padrão.

▶F Configuração do gabinete Consulte "Módulo de chave de vácuo" para configuração padrão e características.

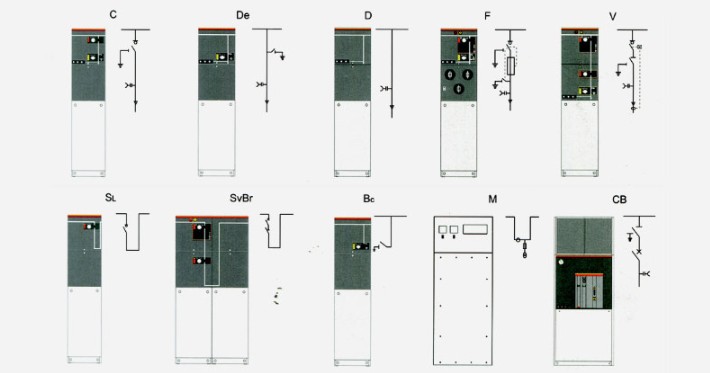

 A combinação padrão de gabinete GIS tipo combinado KX-RM6 também pode fornecer as seguintes configurações

▶Indicador de tensão capacitiva da bucha de entrada

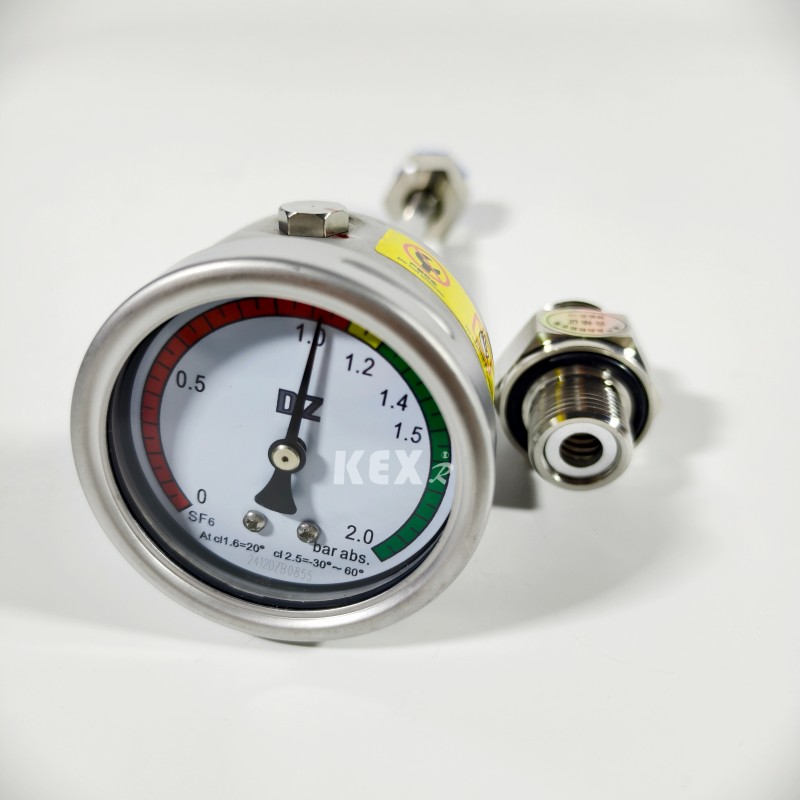

▶Cada câmara de ar está equipada com um manômetro para monitorar a densidade do SF6.

▶ Alça de elevação

▶Alça de operação

Exemplo:

□ Chave de carga Módulo C

○ Configuração e recursos padrão

▶630a barramento

▶Interruptor de carga/aterramento de três estações

▶Mecanismo de operação de mola única de três estações com duas chaves de carga independentes e eixos de operação da chave de aterramento.

▶Indicação de posição da chave de carga e chave de aterramento

▶Bucha de saída horizontal na frente, bucha de parafuso 630A série 400.

▶Indicador de tensão capacitiva para indicar eletrificação da bucha

▶Para todas as funções do interruptor, é conveniente instalar um dispositivo de cadeado no painel.

▶Manômetro de gás SF6 (apenas um em cada caixa de gás SF6)

▶Barramento de aterramento

▶Intertravamento entre a chave de aterramento e o painel frontal da sala de cabos

○ Configurações e recursos opcionais

▶Extensão de ônibus reservada

▶Barramento externo

▶Mecanismo de operação elétrico do interruptor de carga DC24V/48V/110V/220V; CA 110V/220V;

▶Indicador de curto-circuito e falha à terra Anel de medição do transformador de corrente e amperímetro

▶Transformador de corrente de anel de medição e medidor de watt-hora

▶Pra-raios ou cabeçote de cabo duplo podem ser instalados na manga de entrada do cabo.

▶Intertravamento com chave Bloqueio de aterramento energizado da linha de entrada (bloqueio da chave de aterramento quando a bucha está energizada) CA/CC 110 V/220 V. contato auxiliar

▶Posição do interruptor de carga 2NO+2NC, posição do interruptor de aterramento 2NO+2NC, manômetro 1NO com sinal e extintor de arco 1NO com contato de sinal.

▶O dispositivo secundário pode ser instalado em

▶Câmara da linha secundária na parte superior do armário de distribuição, caixa de baixa tensão na parte superior do armário de distribuição.

□ Chave de carga e fusível combinados Módulo F

○ Configuração e recursos padrão

▶630a barramento

▶Interruptor de carga de três estações, a primeira extremidade do fusível está mecanicamente ligada à chave de aterramento na extremidade do fusível.

▶Mecanismo de operação por mola de três estações, com duas chaves de carga independentes e eixos de operação da chave de aterramento.

▶Indicação de posição da chave de carga e chave de aterramento

▶Barril de fusível

▶O fusível está colocado horizontalmente.

▶Indicação de disparo de fusível Bucha de saída horizontal na frente, bucha de encaixe série 200 de 200A.

▶Indicador de tensão capacitiva para indicar eletrificação da bucha

▶Para todas as funções do interruptor, é conveniente instalar um dispositivo de cadeado no painel.

▶Manômetro de gás SF6 (apenas um em cada caixa de gás SF6)

▶Barramento de aterramento

▶Os parâmetros do fusível para proteção do transformador são 12KV, máx. 125A, 24KV e máx. 63A.

▶Intertravamento entre a chave de aterramento e o painel frontal da sala de cabos.

○ Configurações e recursos opcionais

▶Extensão de barramento reservada

▶Motor de barramento externo para operação de chave de carga 24V/48V DC 110V/220V DC/AC.

▶Bobina de disparo paralelo 24V/48V DC 110V/220V DC/AC.

▶Bobina de fechamento paralelo 24V/48V DC 110V/220V DC/AC.

▶Transformador de corrente de anel de medição e amperímetro Transformador de corrente de anel de medição e medidor de watt-hora

▶ Bloqueio de aterramento energizado da linha de entrada (bloqueio da chave de aterramento quando a bucha está energizada) CA/CC 110 V/220 V. contato auxiliar

▶Posição de fechamento de carga 2NO+2NC, posição da chave de aterramento 2NO+2NC, fusível queimado 1NO, manômetro 1NO com sinal e extintor de arco 1NO com contato de sinal.

▶O dispositivo secundário pode ser instalado na câmara da linha secundária na parte superior do armário de distribuição e na caixa de baixa tensão na parte superior do armário de distribuição.

□ Módulo Medidor M

○ Configuração e recursos padrão

▶Gabinete de medição de 12KV

▶2 transformadores de corrente

▶2 transformadores de tensão

▶6pcs buchas da série 400 são usadas para conectar o barramento externo estendido flexível do GSFR6-12, com a entrada superior e a saída inferior.

▶Disjuntor de chama para proteção de PT

▶Componente de baixa pressão 1 voltímetro com comutador, 1 amperímetro com comutador, largura x altura x profundidade =696×1806×820mm.

○ Configurações e recursos opcionais

▶3 transformadores de corrente

▶3 transformadores de tensão pára-raios

▶Indicador de tensão capacitiva para indicar que o painel está carregado

▶Componente de baixa pressão: 1 medidor de potência, 1 medidor de potência reativa.

□ Módulo VCB CB

○Configuração e recursos padrão e opcionais

▶O pára-raios é instalado no cabo de entrada do barramento 1250a/630a.

▶Disjuntor a vácuo para proteção de linha de 1250a/630a

▶Transformador de corrente

▶Disjuntor a vácuo VD4X0 operado eletricamente 10VDC

▶Transformador de tensão

▶Operação elétrica do UXO, uma chave superior de isolamento/aterramento de três estações do disjuntor a vácuo. ▶Unidade de proteção e controle REF542plus (com TC de proteção)

▶Bobina de disparo de derivação 110V/220V DC

▶Bobina de fechamento 110V/220VDC

▶ Bucha de parafuso da série 400 da bucha de saída 1250A/630A disposta horizontalmente na frente.

▶Extensão de barramento reservada do indicador de tensão capacitiva 1250A/630A para indicação de bucha energizada

▶Manômetro de gás SF6 (apenas um em cada caixa de gás SF6) Largura x altura x profundidade = 696× 1806× 781 mm. ▶Sequência liga-desliga: O-0,3s-CO-180s-CO.

▶Sensor de pressão de gás

□ Acessórios opcionais

1. Contato auxiliar Todas as chaves de carga e disjuntores podem ser equipadas com 2NO + 2NC indicando a posição da chave. Uma bobina de disparo paralela (CA ou CC) pode ser instalada na chave do transformador e no disjuntor, e o componente de controle de baixa tensão está localizado atrás do painel frontal.

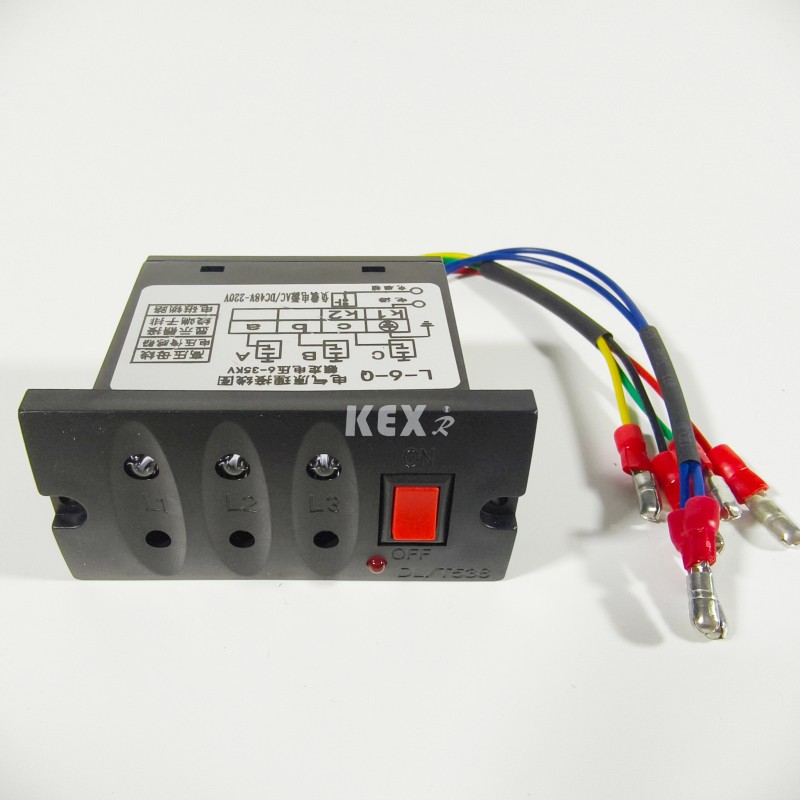

2. Indicação de tensão O indicador de tensão capacitiva mostra se a bucha está carregada ou não, e o soquete nela pode ser usado para fase nuclear.

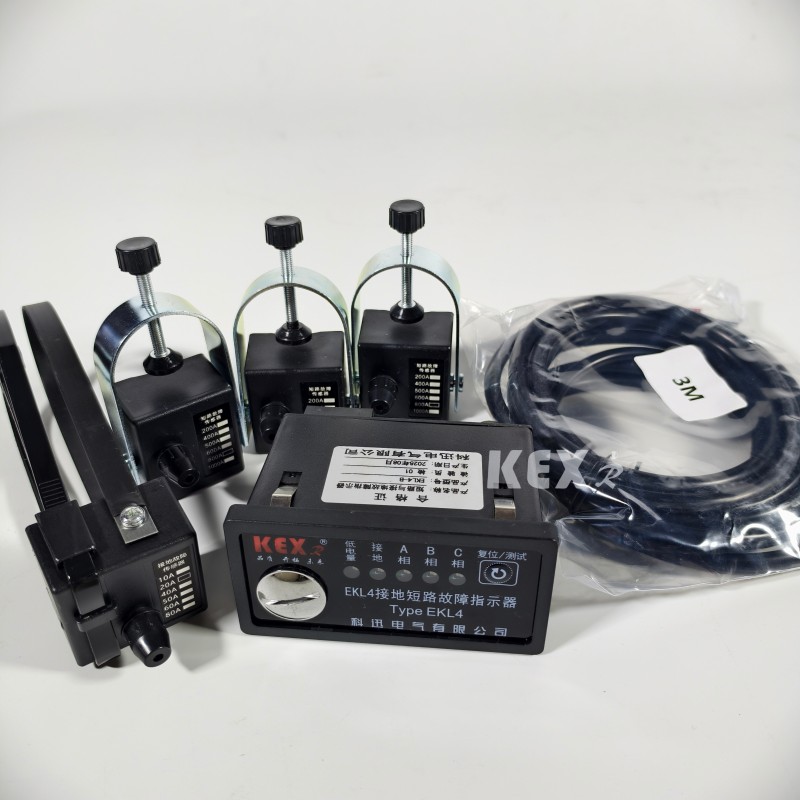

3. Indicador de curto-circuito e falha de aterramento Para facilitar a localização de falhas, o módulo de chave de cabo pode ser equipado com indicadores de curto-circuito e falha de aterramento para simples detecção de falhas.

4. Operação elétrica É um esquema padrão para mecanismo de operação manual da unidade de comutação de cabo e unidade de transformador. Você também pode optar por instalar um mecanismo operacional elétrico. Chaves de cabo, disjuntores a vácuo e chaves de aterramento são todas operadas por mecanismos localizados atrás do painel frontal. Todas as chaves e disjuntores podem ser operados por alavanca de operação (configuração padrão) ou podem ser equipados com mecanismo de operação motorizado (acessórios). Porém, a chave de aterramento só pode ser operada manualmente, sendo configurado um mecanismo com capacidade de fechar a corrente de falta. O mecanismo operacional elétrico pode ser facilmente realizado por etapas.

5. Conexão do cabo São instaladas buchas padrão de acordo com DIN47636. Todas as buchas têm a mesma altura do solo e são protegidas por uma placa de cobertura da sala de cabos. Algumas placas de cobertura podem ser intertravadas com a chave de aterramento, e placas de cobertura especiais para salas de cabos duplos também podem ser usadas para linhas de entrada de cabos duplos.

6. Indicador de pressão Geralmente equipado com um indicador de pressão, que é formado por um manômetro. Além disso, podem ser fornecidos contatos elétricos para indicar a redução da pressão.

7. Bloqueio com chave Bloqueios com chave para disjuntores, chaves de carga e chaves de aterramento podem ser instaladas. Pode ser equipado com semi-abrigo de travamento, adequado para disjuntores, chaves de carga e chaves de aterramento.

8. Interruptor de arco Todas as unidades de rede em anel podem ser equipadas com pára-raios. Quando ocorre um arco no interior, os pára-raios fecham automaticamente na bucha de entrada, incluindo os módulos D, DE e V, e todos os módulos de cabo podem ser equipados com um pára-raios. Eles devem fazer o pedido com a unidade e não podem alterá-la. A ação do extintor de arco pode ser indicada por este método, e os contatos elétricos no gabinete SF6 são conectados ao terminal atrás do painel frontal.

● Exemplo de esquema

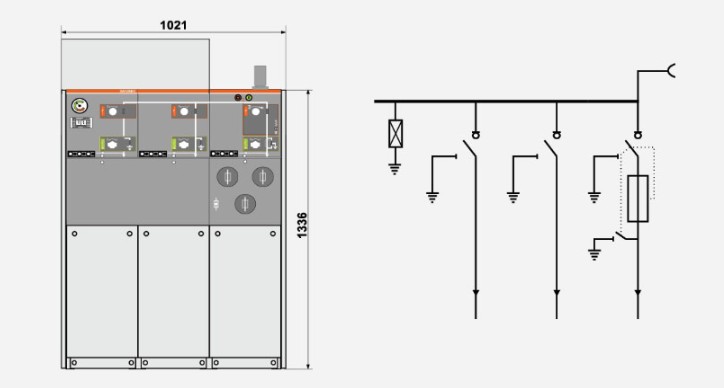

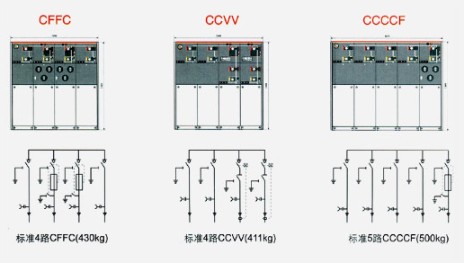

◆ Esquema 1 SA+CCF+

 Instalar pára-raios no barramento e deixá-lo para expansão.

 Nota: O número de unidades de comutação não deve ser inferior a 3.

◆ Esquema 2 CCF+

Instale o pára-raios na linha de entrada e reserve a expansão.

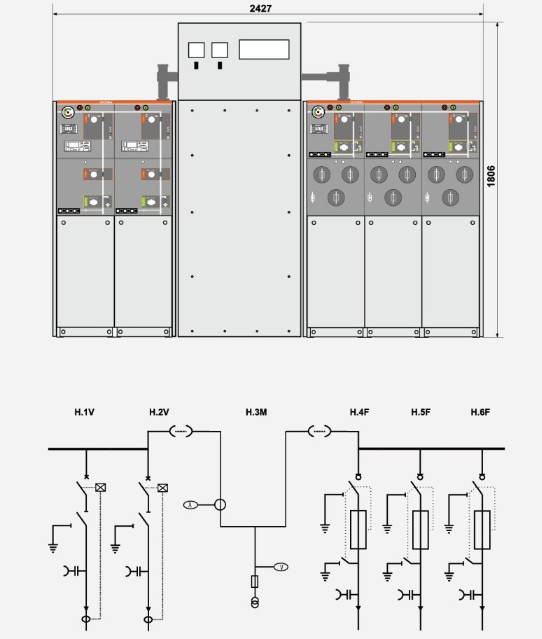

◆ Esquema 3  W+M+FFF

Cálculo do lado HV

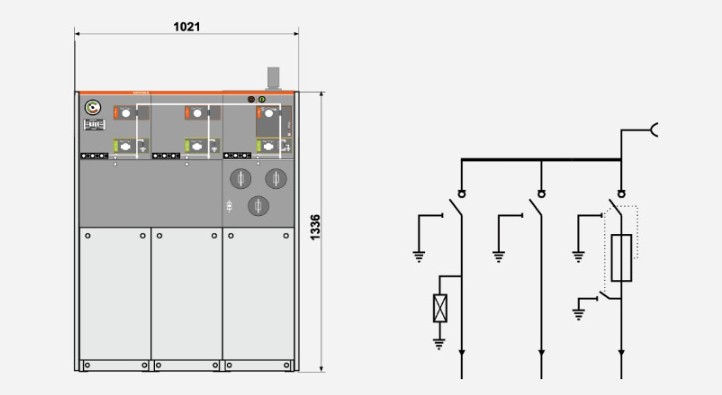

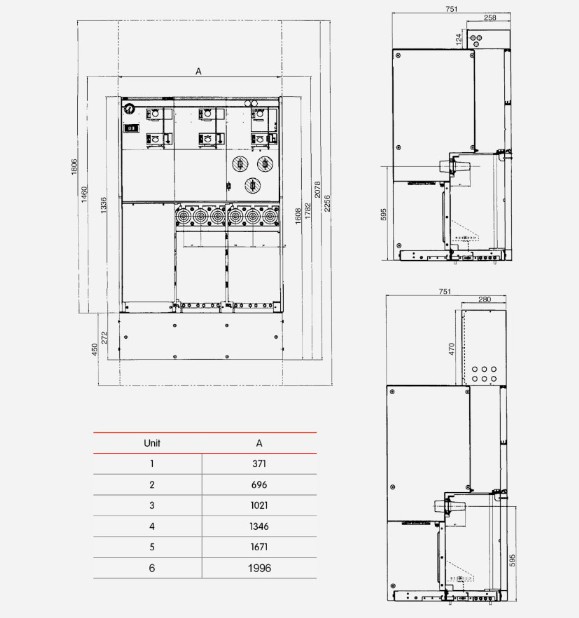

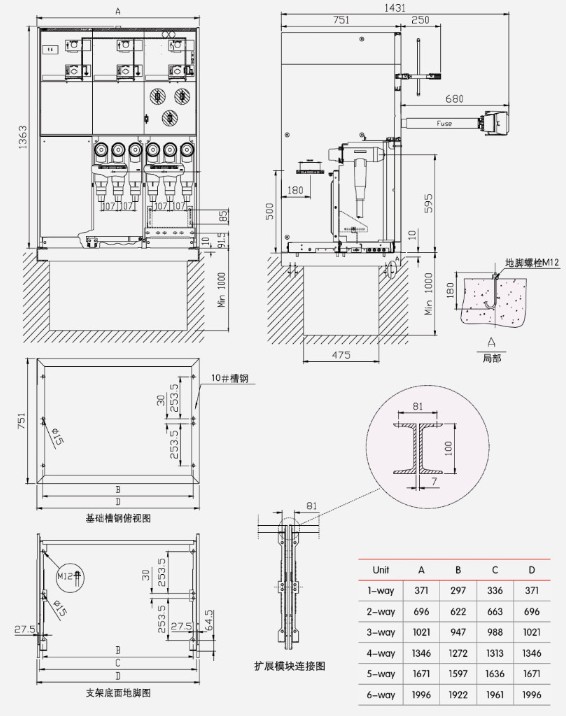

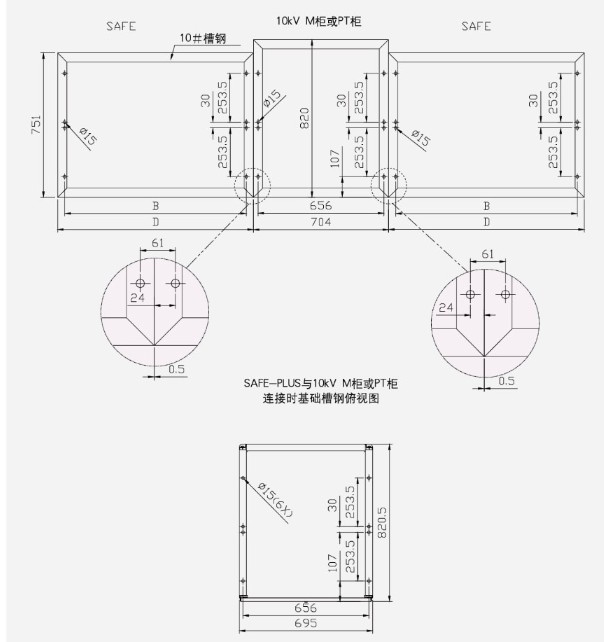

● Tabelas de estrutura e dimensões do gabinete GIS tipo combinado KXRM6-12
