Armazenamento de comutação isolada por ar

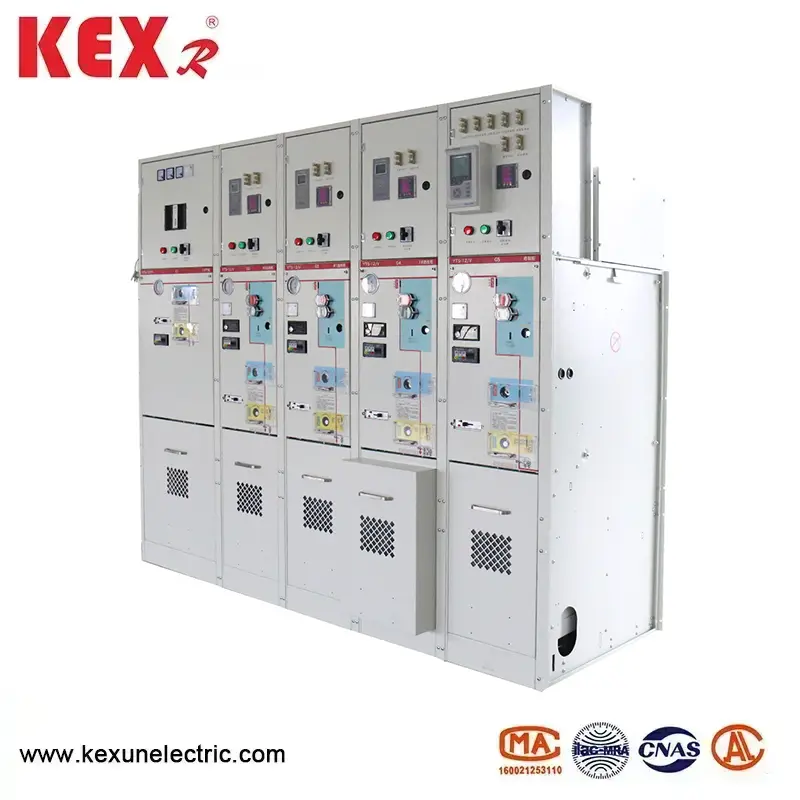

● Estrutura e função principal do painel de manobra do tipo KXMR6-12

◆ Componentes principais:

▶ Chave de carga: é usado para ligar e desligar a corrente normal (como SF6 ou interruptor de carga de vácuo).

▶ Conjunto de fusíveis: Forneça proteção de curto-circuito (comum no circuito de proteção do transformador).

▶ Chave de aterramento: verifique se o aterramento seguro durante a manutenção.

▶ Sala do instrumento: o dispositivo de proteção do microcomputador ou o módulo de monitoramento pode ser selecionado.

◆ Esquema típico: combinação modular da unidade de linha de entrada, unidade de linha de saída, unidade de medição e unidade de PT.

● Cenário de aplicativo isolado por ar-isolado

▶ Fonte de alimentação da rede de anel: como um interruptor de nó na fonte de alimentação dupla ou no sistema de rede de anel de alimentação de várias potências.

▶ Distribuição do terminal: o terminal de distribuição de empresas industriais e de mineração, complexos comerciais e trimestres residenciais.

▶ Acesso à energia nova: controle conectado à grade da energia distribuída, como energia fotovoltaica e eólica.

● Usando as condições do desvio de comutação isolada pelo ar

O painel de comutação do tipo KXRM6 é adequado para temperatura alta e baixa (+40 ℃ ~ -40 ℃), umidade, poeira, poluição do sal, minas, alta altitude (L000) e outros ambientes. A imersão a curto prazo na água dentro de 24 horas não afeta o uso.

Nota: Se a altitude for maior, indique a altitude específica.

● Stadard

A imagem isolada do tipo de ar do tipo KXRM6 atende aos padrões abaixo

1. Padrões internacionais

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, etc.

2. Padrão da China

GB3804, GB3906, GB11022, etc.

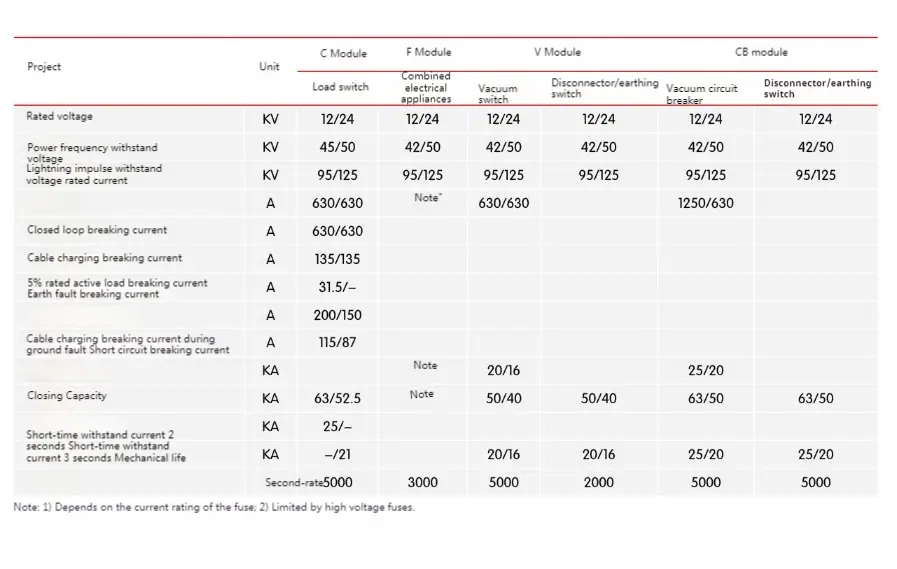

● Tabela de parâmetros técnicos isolados do tipo KXRM6

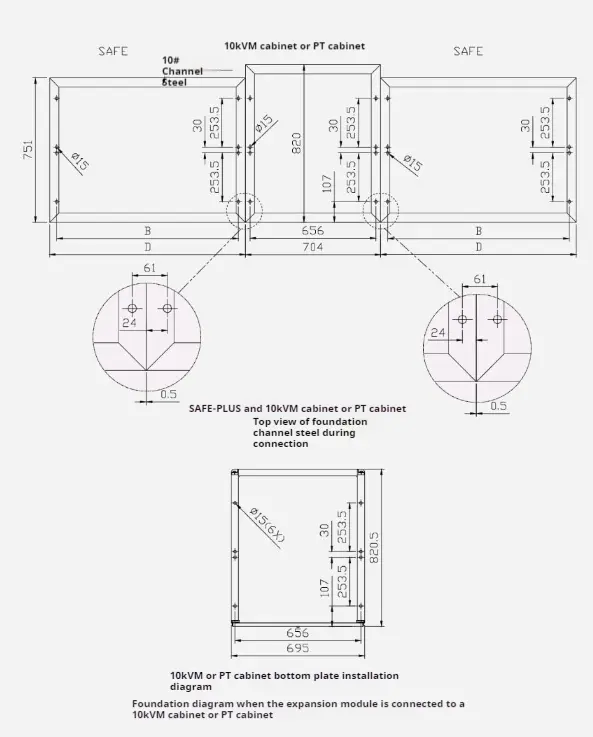

● Estrutura e dimensões do painel de manobra do tipo KXRM6
