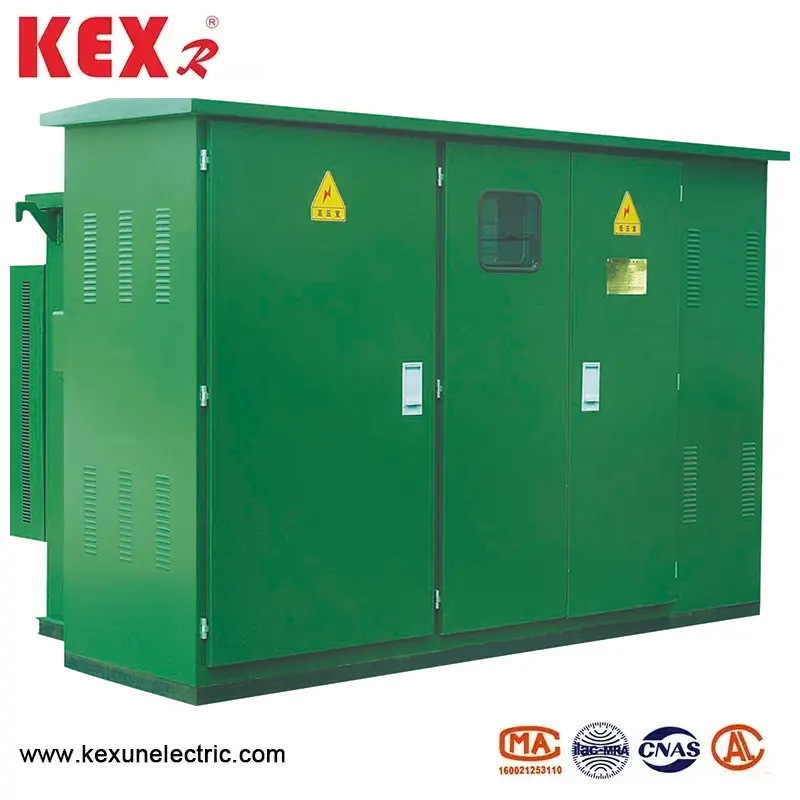

Subestação fechada do tipo americano

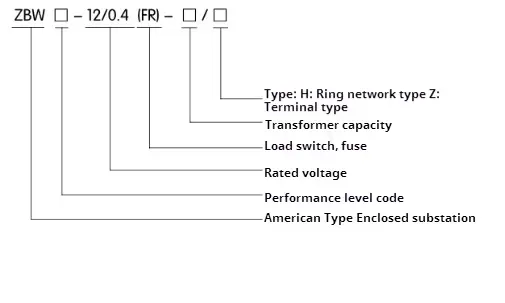

● Significado do modelo do tipo ZBW-12 do tipo americano

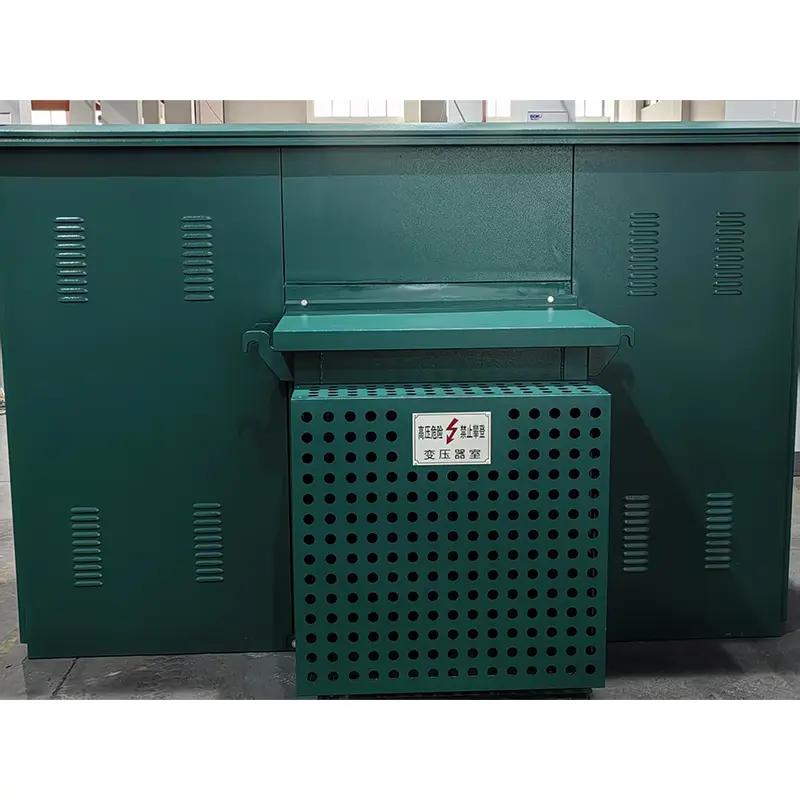

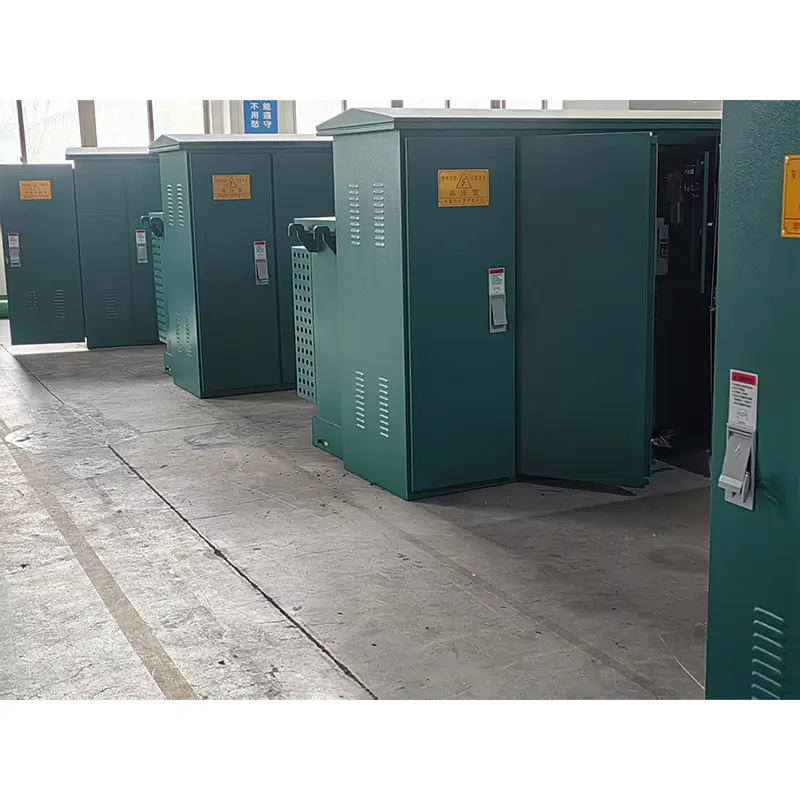

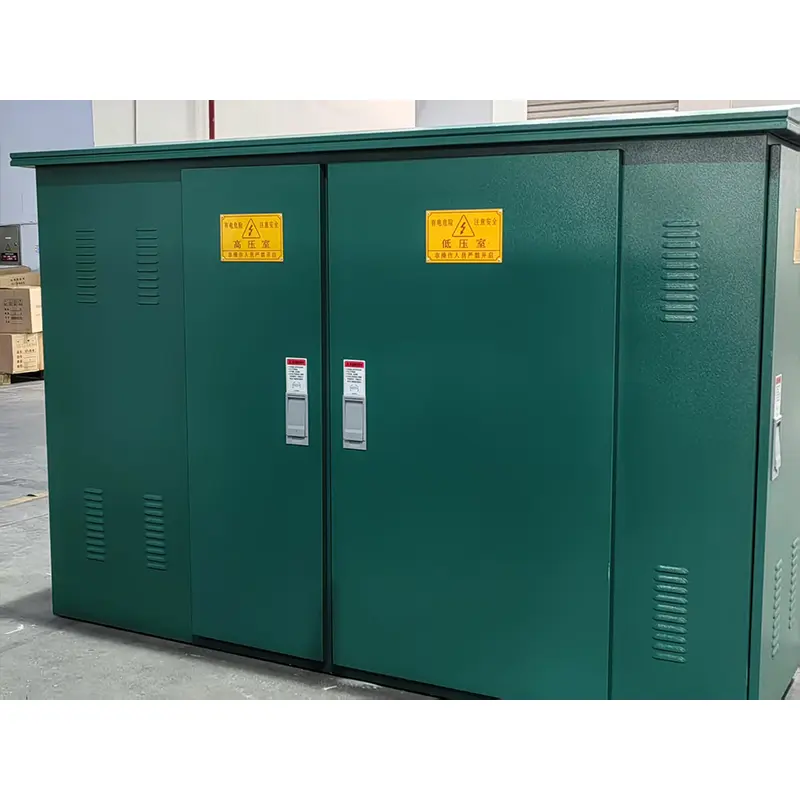

● Características da estrutura da subestação fechada do tipo americano

1. A subestação fechada do tipo americano adota estrutura compacta, pequeno volume, apenas cerca de 1/3 ~ 1,5 do transformador de caixas europeias domésticas com a mesma capacidade, reduzindo bastante o espaço.

2. Estrutura totalmente selada e totalmente isolada, nenhuma distância de isolamento é necessária e a segurança pessoal é protegida com segurança.

3. Subestação fechada do tipo americano usando fiação de alta tensão para rede de anel e terminal, com modo de alimentação flexível e alta confiabilidade.

4. Excelente desempenho do transformador: baixa perda, baixo ruído e aumento da temperatura; Capacidade de sobrecarga forte, resistência ao curto circuito e resistência ao impacto.

5. Atenda a todos os tipos de requisitos de alimentação de baixa tensão, que podem ser selecionados de acordo com o esquema ou projetados por você;

6. Existem dois tipos de cabeças de cabo: plugue de cotovelo 200A e conector de cabo fixo do tipo 600 A A cabeça do cabo do tipo 200A pode ser conectada e desconectada com carga e também pode desempenhar o papel de isolar o interruptor.

● Fusível

O lado de alta tensão da subestação fechada do tipo americano é fornecida com proteção de alcance total pela conexão em série do fusível de proteção de backup e fusível de plug-in, que é simples em princípio, econômico e confiável; O fusível de proteção de backup é um fusível limitador de alta tensão imersa de óleo com grande capacidade de ruptura. Somente quando o transformador falha internamente, o fusível do plug-in está equipado com um fusível sensível ao duplo, que pode fornecer dupla proteção de corrente e temperatura. Depois que o fusível sensível à dupla é soprado, o núcleo do fusível pode ser facilmente substituído no local.

● Estrutura e sequência de operação

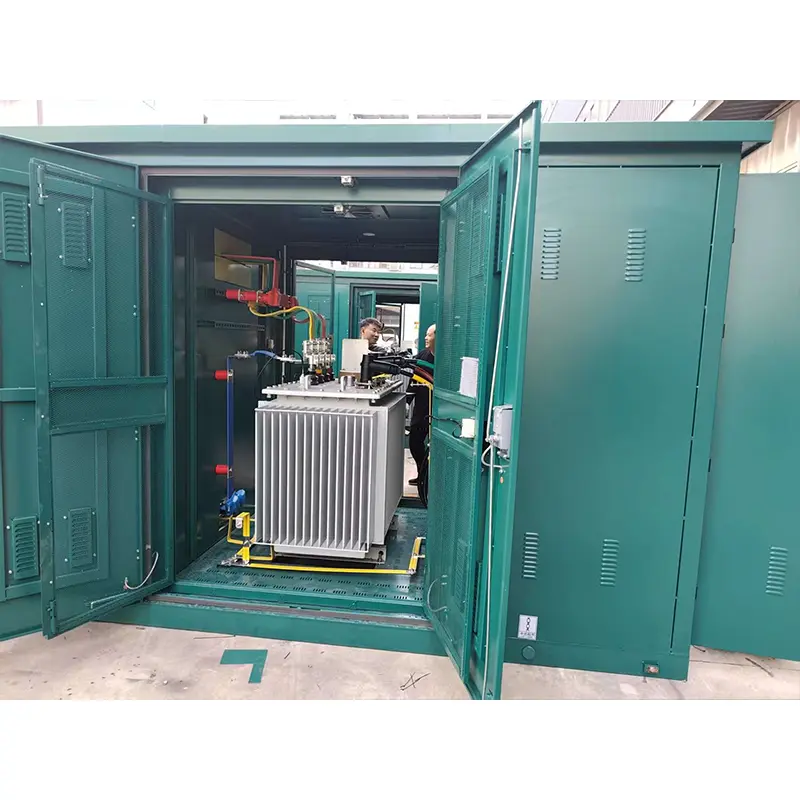

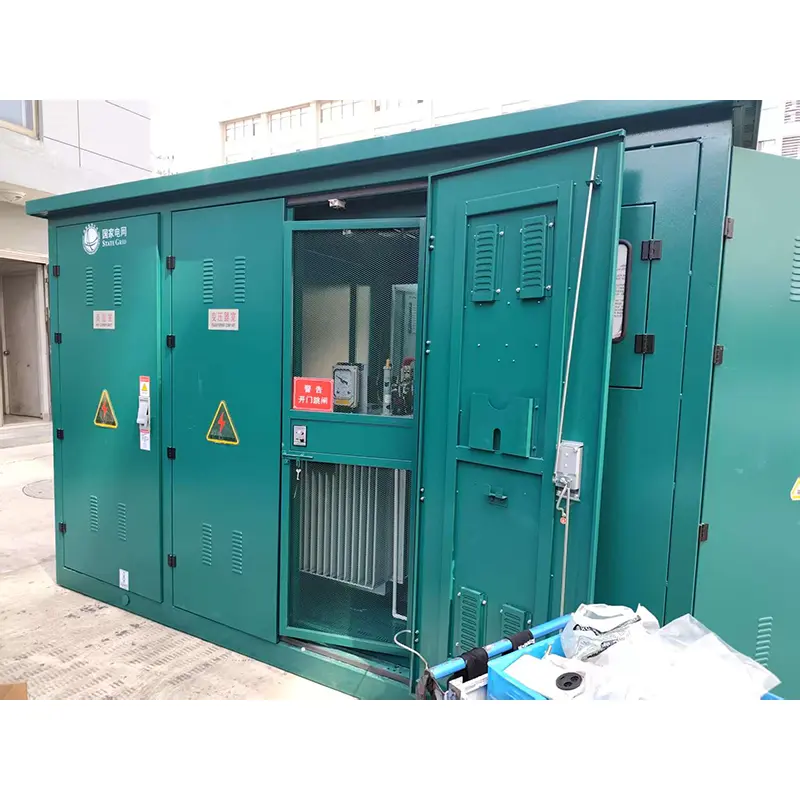

1. O layout

Para a forma e a estrutura da subestação fechada do tipo americano ZBW-12 de 10kV, consulte a Figura 2 e a Figura 3. O tanque de óleo é dividido em duas partes: a parte superior é o tanque de óleo de alta tensão e a parte inferior é o tanque de óleo do transformador. As duas peças são conectadas eletricamente apenas, mas o óleo é bloqueado. O diagrama esquemático é mostrado na Figura 1, na qual as linhas "i" e "i" são alimentares de rede de loop, "LL" ramificações são ramificações de transformador e "V" é saída de baixa tensão. A subestação pode ser usada no sistema de fonte de alimentação da rede de anel e no sistema de terminais, e a conversão é muito conveniente. A alimentação da linha e a ramificação "Lⅲ" são alternadas com a chave de carga da rede de anel. Ao mesmo tempo, o terminal de entrada do lado de alta tensão do transformador está equipado com fusíveis de proteção de backup e fusíveis de plug-in para proteger a falha de curto-circuito e a sobrecarga e a proteção da ramificação. Ao mesmo tempo, os dispositivos de exibição de alta tensão e os prisioneiros de raios também podem ser instalados. A extremidade de baixa tensão do transformador é emitida após passar por um medidor e um disjuntor de baixa tensão.

● Dimensões e peso da subestação fechada do tipo ZBW-12 American

2. Fusível de proteção de backup

Ele é conectado em série com o fusível do plug-in na filial do transformador (consulte R1 e R2 na Figura 2) para formar um fusível de proteção de gama total. Ele só sopra quando há uma falha de curto-circuito dentro da subestação, portanto a probabilidade de soprar é muito baixa. Ele está instalado no tanque de óleo superior e o tanque de óleo precisa ser aberto para ser atualizado.

3. Fusível plug-in

◆ Seu núcleo de fusão possui dupla sensibilidade (temperatura e corrente), ou seja, derrete quando o lado da carga falha (sobrecarga ou temperatura excessiva). O fusível de plug-in e o fusível de proteção de backup são usados ​​em série, que podem proteger todo o alcance da corrente pequena (várias vezes em) a uma corrente grande (várias dezenas de quiloamperes), e a corrente de quebra máxima é 50ka.

◆ A correspondência razoável do fusível de backup e do plug-in afeta diretamente o desempenho de toda a subestação. Consulte a tabela a seguir para uma parte das diretrizes de seleção de fusíveis na subestação fechada do tipo americano de 10kv apenas para referência. Nota: Não é adequado para outros tipos de subestações.
