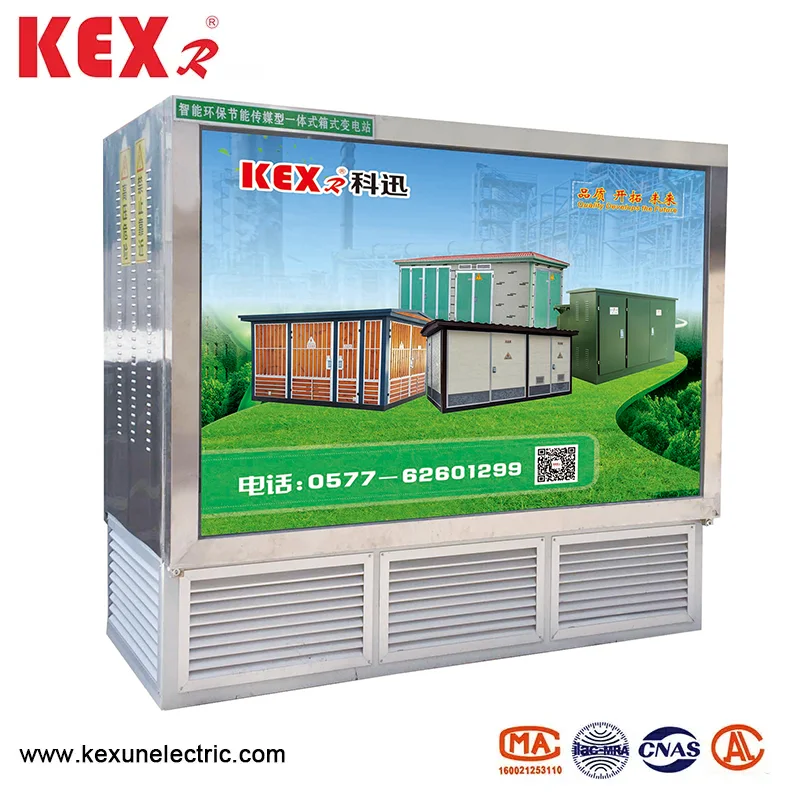

Subestação subterrânea

● Visão geral do produto

A subestação subterrânea da paisagem do tipo YBD-12 está em conformidade com o conceito de design ecológico urbano, ocupa uma pequena área e embeleza o meio ambiente. É adequado para estradas urbanas de tronco de trânsito, áreas residenciais, aeroportos, estações, fora da estrada e outros lugares, e se tornará a tendência da transformação de equipamentos de rede de distribuição urbana.

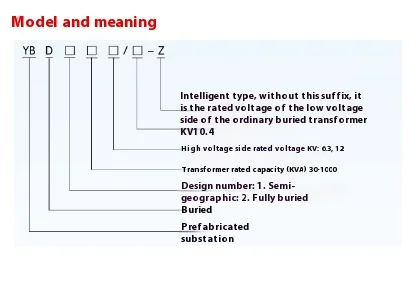

● Explicação do modelo da subestação subterrânea da paisagem do tipo YBD-12

Comparado com a subestação de caixas tradicional, a subestação subterrânea tem as seguintes vantagens óbvias:

▶ Estética e harmonia ambiental

A subestação de caixa comum ocupa uma grande área, que não pode coordenar bem com o ambiente circundante, e a subestação subterrânea possui uma pequena caixa de distribuição, que não afetará o ambiente circundante.

▶ Economia de energia

A economia de energia e a redução do consumo tornaram -se o consenso de toda a sociedade. Os transformadores preferidos para a subestação subterrânea do tipo YBD-12 do tipo YBD-12 são transformadores de baixa perda, como S11 Series, S13 Series e SBH15 Series, podem ser selecionados de acordo com a demanda e a oferta de usuários.

▶ Redução de ruído

O ruído do transformador vem do núcleo de ferro, e a altura do solo no transformador de caixa comum geralmente é de cerca de 1,2 m, o que afeta facilmente o sono das pessoas. A subestação subterrânea da paisagem do tipo YBD-12 é instalada no subsolo como um todo, e seu ruído pode ser obviamente reduzido, o que tem pouco impacto nos residentes.

▶ Crie valor para os clientes

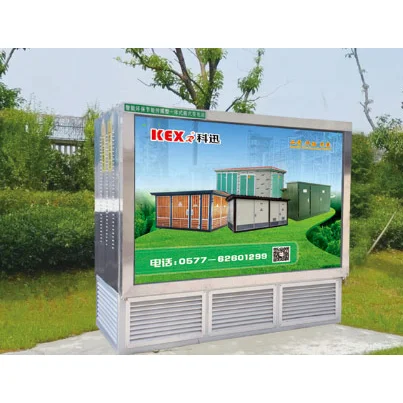

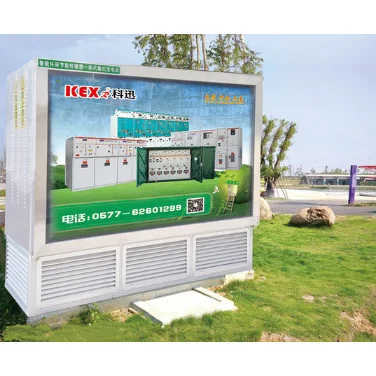

A subestação subterrânea da paisagem pode ser completamente pré -fabricada em Kexun, com ciclo de produção curto, pequeno investimento e efeito rápido. A subestação subterrânea instalada em estradas e rodovias urbanas é um dispositivo de comutação de caixa de luz publicitária no solo, e sua posição de caixa de luz publicitária fornecerá benefícios de publicidade para os clientes por um longo tempo.

▶ Alta automação

A subestação subterrânea da paisagem do tipo YBD-12 pode relatar o status de operação da distribuição de alta tensão e baixa tensão ao controlador através do dispositivo abrangente de medição e controle usando a tecnologia de rede sem fio GPRS, o que facilita muito a operação e o uso da subestação.

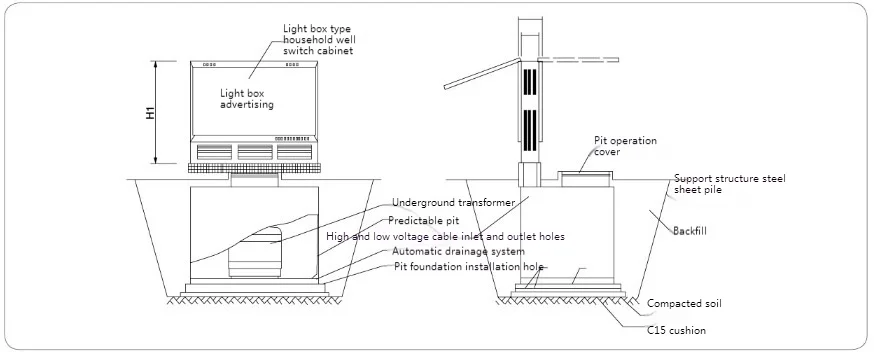

● Diagrama de instalação da subestação subterrânea da paisagem do tipo YBD-12

Observação:

1. As dimensões acima são apenas para referência. Consulte os desenhos fornecidos pelo fabricante ao solicitar as dimensões reais.

2. O produto consiste em transformador subterrâneo, gabinete de interruptor externo da caixa de luz e poço pré -fabricado. É um conjunto completo de equipamentos pré-montados na fábrica, e o gabinete do interruptor da caixa de luz é feito de aço inoxidável;

3. O poço pré-fabricado é totalmente selado e à prova d'água, a superfície da tampa superior do poço é decorada com ladrilhos quadrados, e a caixa inferior do poço é feita de cerâmica metálica, que é submetida a tratamento anticorrosão de acordo com os requisitos de inspeção de corrosão de corrosão de GB/T19285 ";

4. A tampa superior do poço é fornecida com um bueiro aberto. Depois que o bueiro é aberto, ele é suportado e posicionado por um cilindro. Através do bueiro, o trabalhador do transformador subterrâneo pode ser observado e operado para entrar no poço para conexão de segurança a cabo.

5. É sugerido que os parafusos de jateamento sejam incorporados de acordo com o tamanho da fundação do poço. Depois que o poço está no lugar e fixo, aterro de aterro de acordo com o horizonte e depois plante o gramado.

● Desenhos de design de dois esquemas típicos

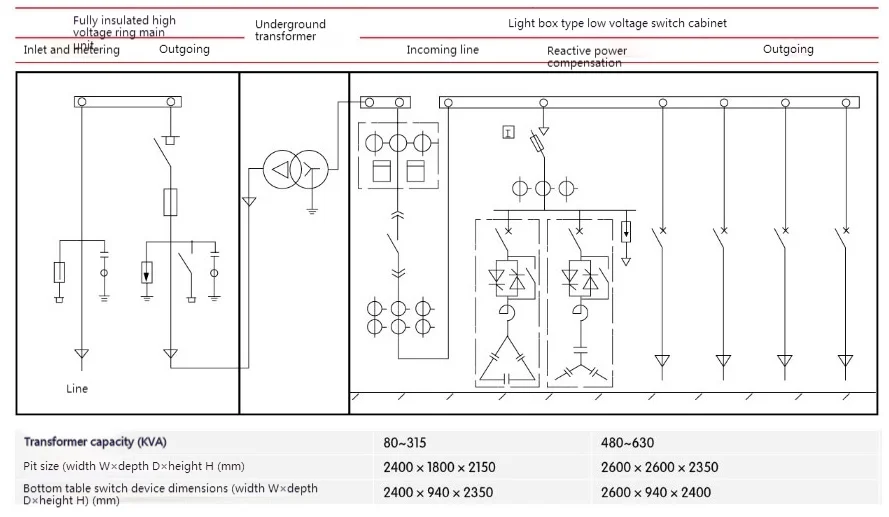

◆ RING HV PRINCIPAL UNIY+Transformador subterrâneo+Medição de baixa tensão:

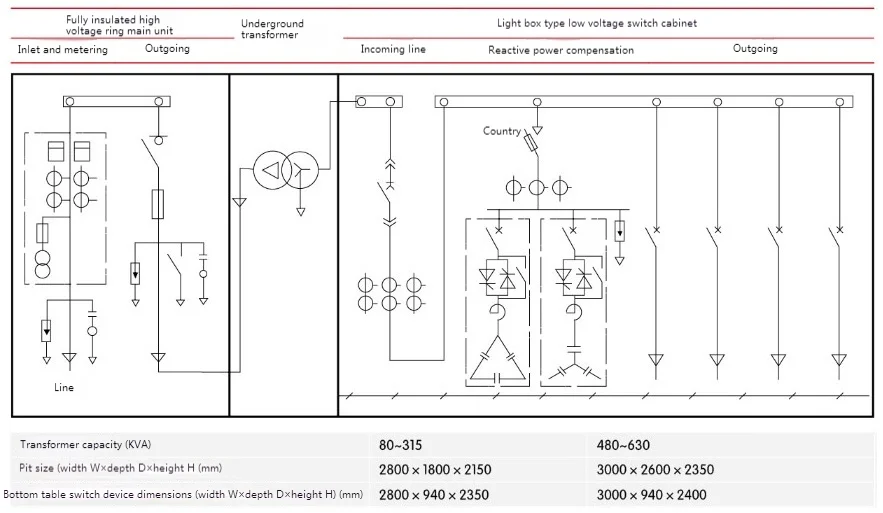

◆ Unidade principal do anel HV+medição de alta tensão+transformador subterrâneo+alimentador de LV:
