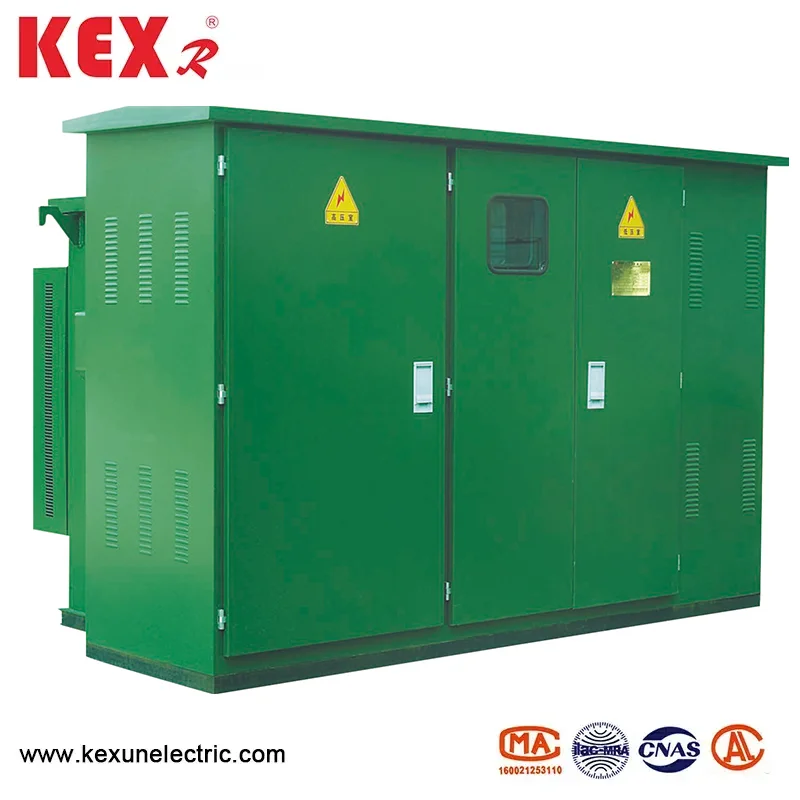

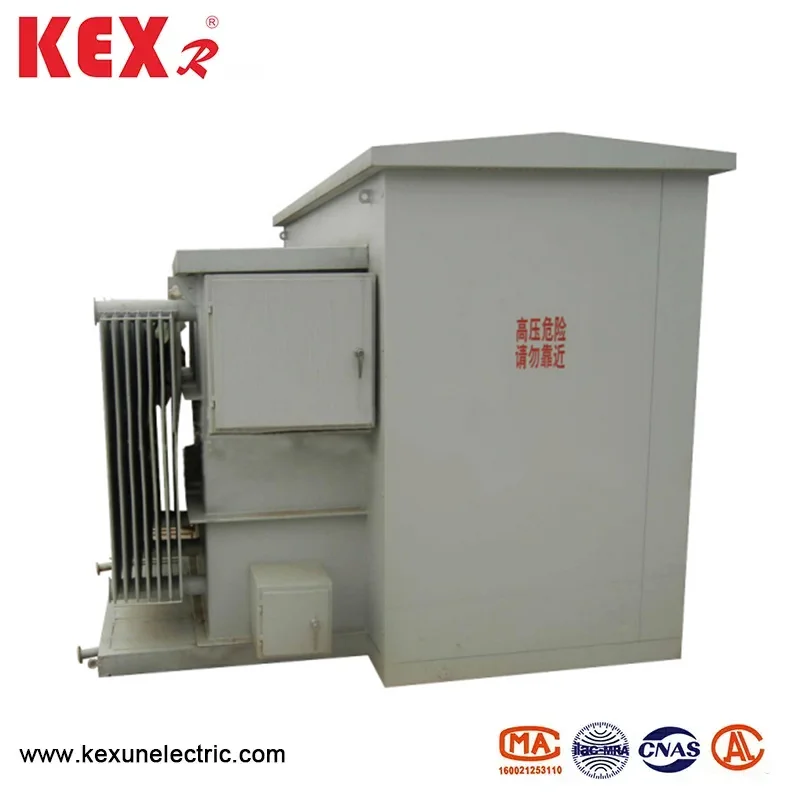

Transformador montado no tipo americano

O transformador montado no tipo americano produzido pela China Manufacture Kexun é um transformador de distribuição pequeno e modular integrado, que possui as características da estrutura compacta, instalação conveniente e boa proteção e é amplamente utilizada em redes de distribuição urbana, trimestres residenciais, áreas comerciais e consumo de energia industrial.
Modelo: ZBW-12
Marca ： Kexr

Enviar consulta

Descrição do produto

O transformador montado em Typepad americano possui os seguintes recursos principais.

◆ Design compacto

Tamanho pequeno, menos espaço, adequado para lugares com espaço limitado.

A estrutura do transformador do tipo caixa americana é adotada, que geralmente é instalada em um concreto montado na almofada.

◆ Estrutura pré-montada

Conclua a integração de comutadores, transformadores e dispositivos de proteção de alta e baixa tensão antes de deixar a fábrica para reduzir a carga de trabalho da instalação no local.

Adote estrutura totalmente selada, à prova de umidade, à prova de poeira e à prova de corrosão.

◆ Seguro e confiável

Adote o projeto completo de isolamento para reduzir o risco de choque elétrico.

Possui as funções de sobrecarga, proteção de curto -circuito e temperatura e é executado de forma estável.

◆ Fácil manutenção

A American Plug-In Cable Head (Head Head) é adotada, o que é conveniente para instalação e substituição rápida. O design da porta de acesso é razoável e conveniente para operação e manutenção.

◆ Forte adaptabilidade

O transformador montado no tipo American Type é adequado para o ambiente externo, o nível de proteção geralmente atinge o IP67.

O design personalizável pode atender a diferentes níveis de tensão (como 10kV/0,4kv) e requisitos de capacidade (como 50kva ~ 1600kva). ◆

● Cenários de aplicação comuns de transformador de camada americano no tipo American

✅ Rede de distribuição de urbana: é adequado para a transformação de distribuição de energia de ruas e comunidades e reduz a área ocupada.

✅ Área residencial: Design silencioso, adequado para fornecimento de energia em áreas residenciais.

✅ Centro comercial: bonito e compacto, sem afetar a aparência da cidade.

✅ Parque industrial: adaptado ao ambiente severo com alta confiabilidade.

✅ Consumo de energia temporária: como canteiros de obras, exposições etc., o que é conveniente para a rápida implantação.

● Parâmetros técnicos do transformador usados pelo transformador American Type Pad Mounted

Número de série	Item	Unidade	Parâmetros técnicos
1	Tensão nominal	kv	10/0.4
2	Tensão de operação máxima	kv	12
3	Frequência nominal	Hz	50
4	Capacidade nominal	KVA	150-1600
5	1min Frequência de potência suporta tensão	kv	35
6	Tensão de impulso de raios	kv	75
7	Método de resfriamento		Onan
8	Quebrando a corrente de fusível de backup de alta tensão	o	50
9	Quebrando corrente do plug-in fusível	o	2.5
10	Temperatura ambiental	℃	-35 ~ 40
11	Rising de temperatura da bobina permitida	℃	65
12	Regulação de tensão sem carga		± 5% ou ± 2*2,5%
13	Nível de ruído	dB	50
14	Grau de IP		IP43

◆ Comparação da perda de diferentes tipos de transformadores

Capacidade (KVA)	TONTAGE9 (KV)		Grupo de conexão	Não carrega% de corrente			Sem perda de carga %			Tensão de impedância%	Perda de carga (W)
Capacidade (KVA)	Hv	Lv	Grupo de conexão	S9	S10	S1	S9	S10	S1	Tensão de impedância%	Perda de carga (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Tabela de parâmetros técnicos da chave de carga adotada

Item	Nome	Unidade	315a	630A
Tensão nominal		Kv	12	12
Corrente máxima		A	315	630
Frequência nominal		Hz	50	50
Corrente de fechamento de curto-circuito nominal		O	31.5	50
Corrente de resistência a curto prazo classificada		O	12.5	50
Tempo de suporta de curto prazo classificado		S	2	2
Vida mecânica		Tempo	2000	2000
Teste de impulso de raios	Fase para terra	Kv	75	75
Teste de impulso de raios	Fratura de isolamento		85	85
1min de frequência de trabalho suporta tensão	Fase para terra		42	42
1min de frequência de trabalho suporta tensão	Fratura de isolamento		48	48
Corrente do pico nominal		O	31.5	50

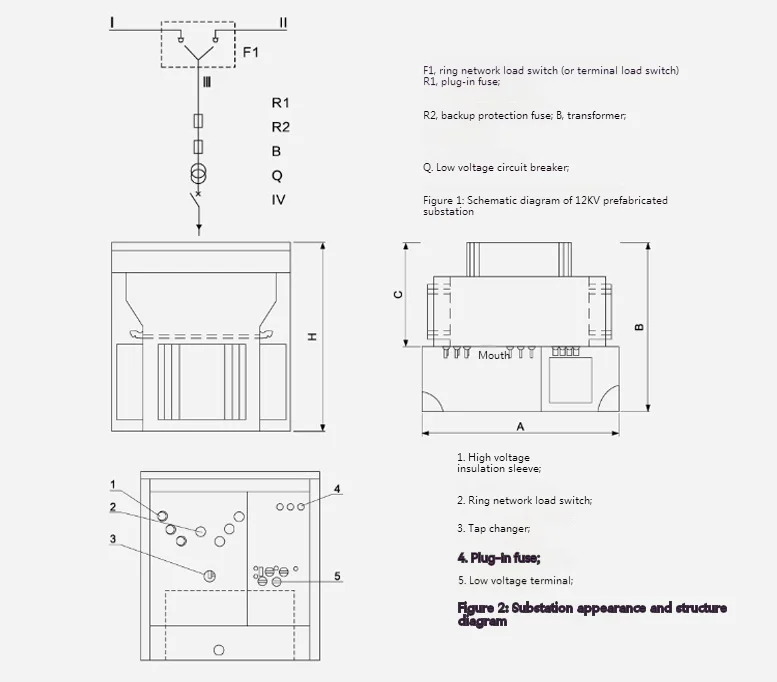

◆ Dimensões do transformador montado no tipo American Type

American Type Pad Mounted Transformer

ZBW-12 American Box American Type Subestação Dimensões Padrão
Capacidade (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
