Transformador subterrâneo

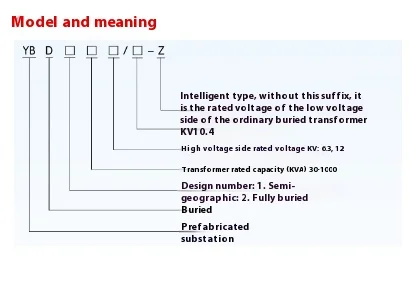

● Descrição do modelo

● Principais recursos

▶ Projeto oculto: o principal equipamento de energia do transformador subterrâneo do tipo YBD-12

está enterrado no subsolo para reduzir a ocupação do espaço do solo.

▶ Integração da paisagem: A parte da superfície do transformador subterrâneo do tipo YBD-12 é decorada com esverdeamento, escultura ou arte para coordenar com o ambiente circundante.

▶ Alta segurança: a estrutura subterrânea fornece melhor proteção e reduz o risco de danos causados ​​pelo homem.

▶ Proteção ambiental e redução de ruído: o layout subterrâneo pode efetivamente reduzir a influência do ruído da operação do transformador na área circundante.

▶ Otimização de dissipação de calor: Adote um projeto especial de dissipação de calor para garantir a temperatura operacional normal dos equipamentos subterrâneos.

● Cenários de aplicativos

O transformador subterrâneo é muito adequado para as seguintes ocasiões:

◆ Centro da cidade

◆ Distrito comercial

◆ Espaços públicos como parques e quadrados.

◆ Comunidade residencial de ponta

◆ Área de proteção histórica e cultural

◆ Atração turística

● Composição estrutural do transformador subterrâneo

1. parte do solo:

◆ Corpo do transformador

◆ Equipamento de comutação de alta e baixa tensão

◆ Sistema de conexão a cabo

◆ Sistema de ventilação e dissipação de calor

◆ Instalações à prova de drenagem e umidade

2. Parte do solo:

◆ Decoração da paisagem (esverdeamento, escultura, instalação de arte, etc.)

◆ Ventiva (design oculto)

◆ Entrada de inspeção

◆ Sinal de aviso de segurança

● Vantagens do transformador subterrâneo do tipo YBD-12

◆ Melhorar a qualidade da paisagem urbana

◆ Salve o espaço

◆ Reduza a influência da radiação eletromagnética

◆ Estender a vida útil do equipamento (ambiente subterrâneo mais estável)

◆ Reduza a poluição visual

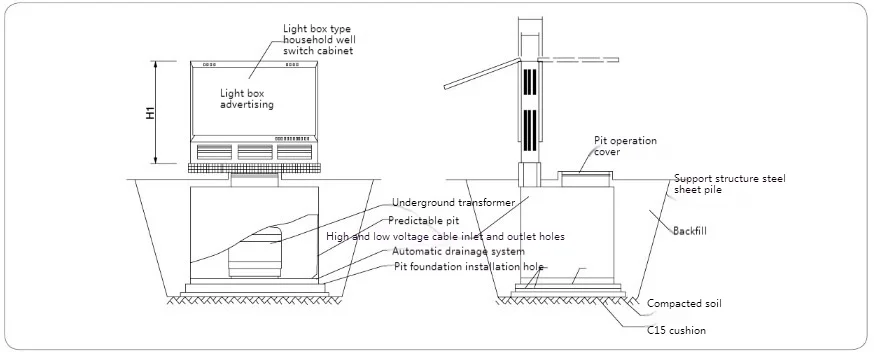

● Diagrama de instalação do transformador subterrâneo do tipo YBD-12

● Desenhos de design de dois esquemas típicos

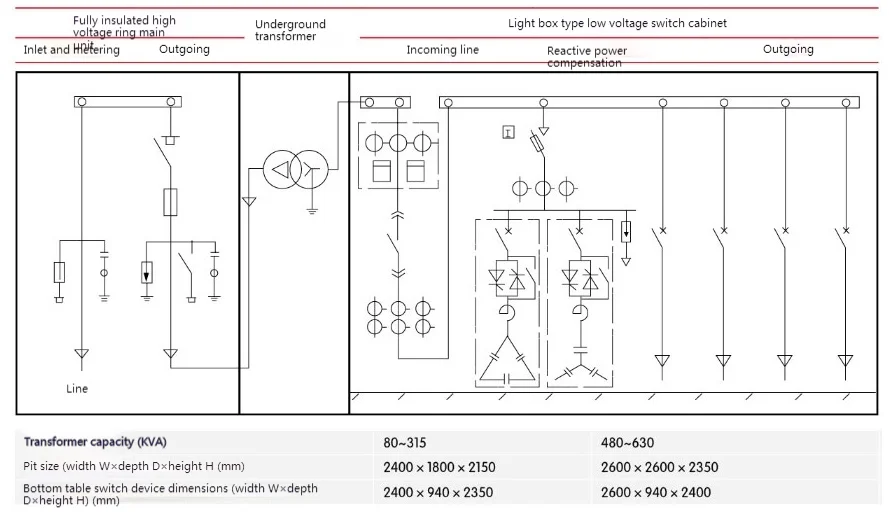

◆ HV Ring Network Gabinete+transformador subterrâneo+medição de baixa tensão:

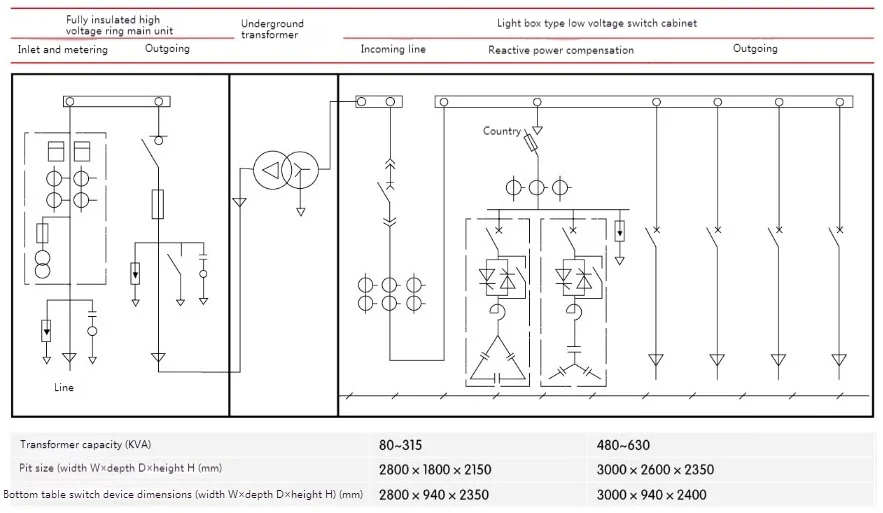

◆ HV Ring Network Gabinete+medição de alta tensão+transformador subterrâneo+alimentador de LV:
